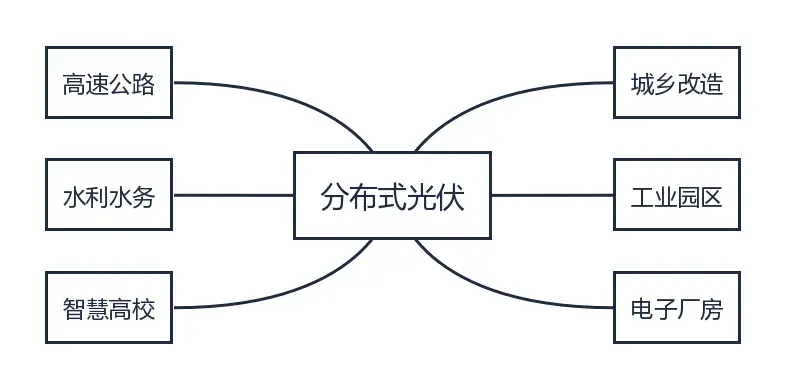

分布式光伏发电应用场景

0.4kV并网系统案例

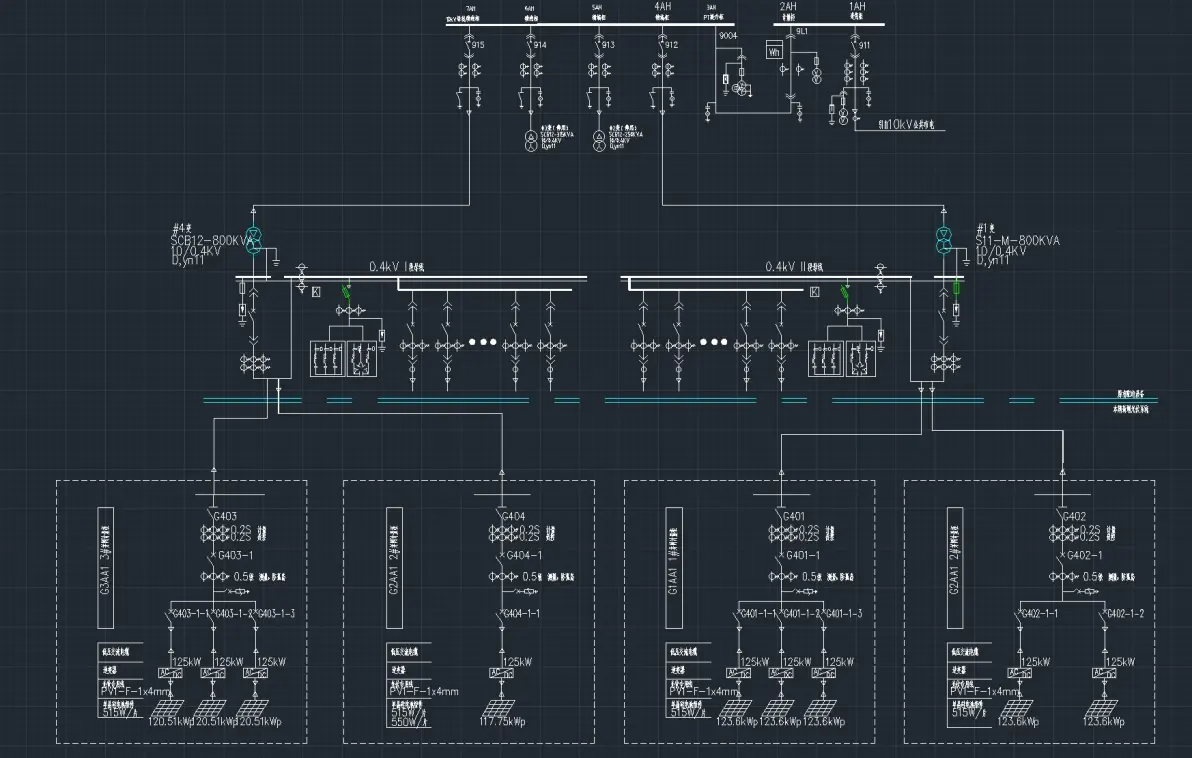

此图为车间新建屋顶分布式光伏发电项目，建设装机容量为1103.46kWp。组件采用单晶硅功率515Wp及550Wp组件，分布在2#厂房及办公楼屋顶，分块发电，分为3个0.4kV子系统并网。根据屋面情况布置太阳能电池板，所发直流电经过逆变器逆变成交流后，接入厂区配电房0.4kV母线。 10kV并网系统案例

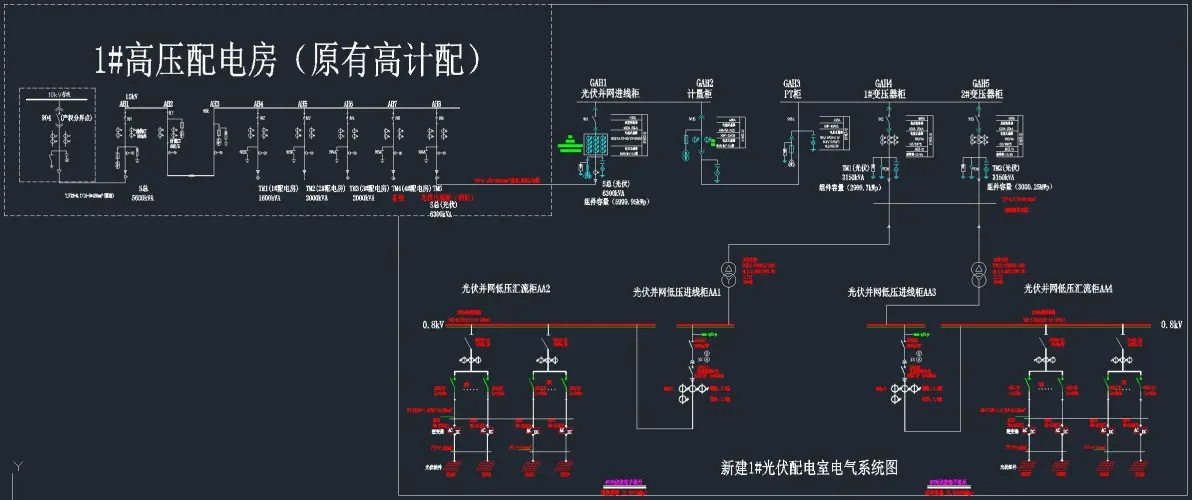

图为某公司十二个屋面建设17.99985MWp分布式光伏发电项目，采用“自发自用，余电上网”模式，采用XGF10-Z-1国网典型设计方案，共利用原有三个电源点作为光伏高压并网点并入电网端，光伏组件选用550Wp单晶硅光伏组件;逆变器选用组串式逆变器，光伏发电逆变器电源电压为800V，经室内升压变升压至10kV后,通过高压电缆接入新增的10kV光伏高压柜,并入原10kV市电高压柜。

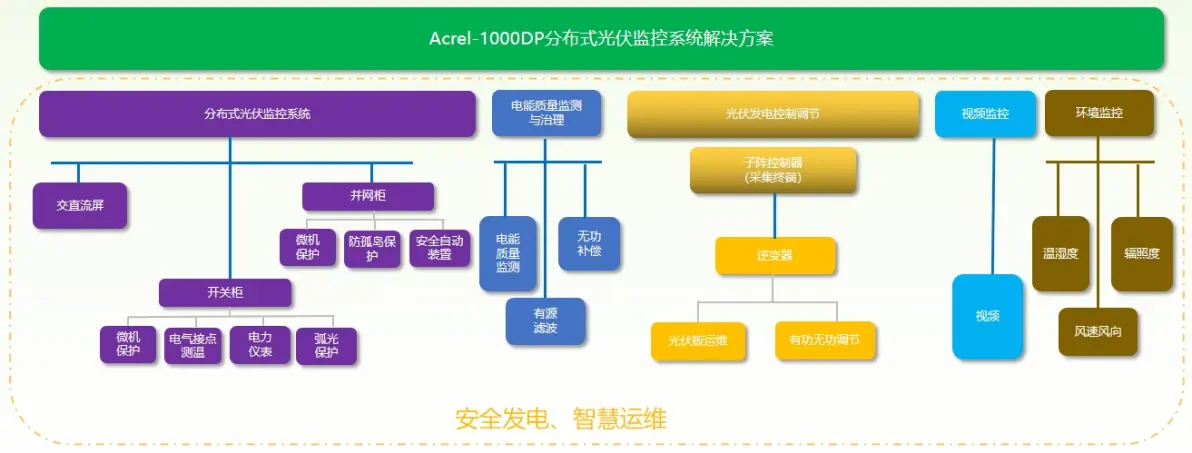

技术： 188+6零99+五105安科瑞分布式光伏电力监控解决方案 针对用户新能源接入后存在安全隐患、缺少有效监控、发电效率无法保证、收益计算困难、运行维护效率低等通点，安科瑞推出的Acrel-1000DP分布式光伏监控系统平台，对整个用户电站多方位监控，为用户实现降低能源使用成本、减轻变压器负载、余电上网，提高收益；节能减碳，符合国家政策。

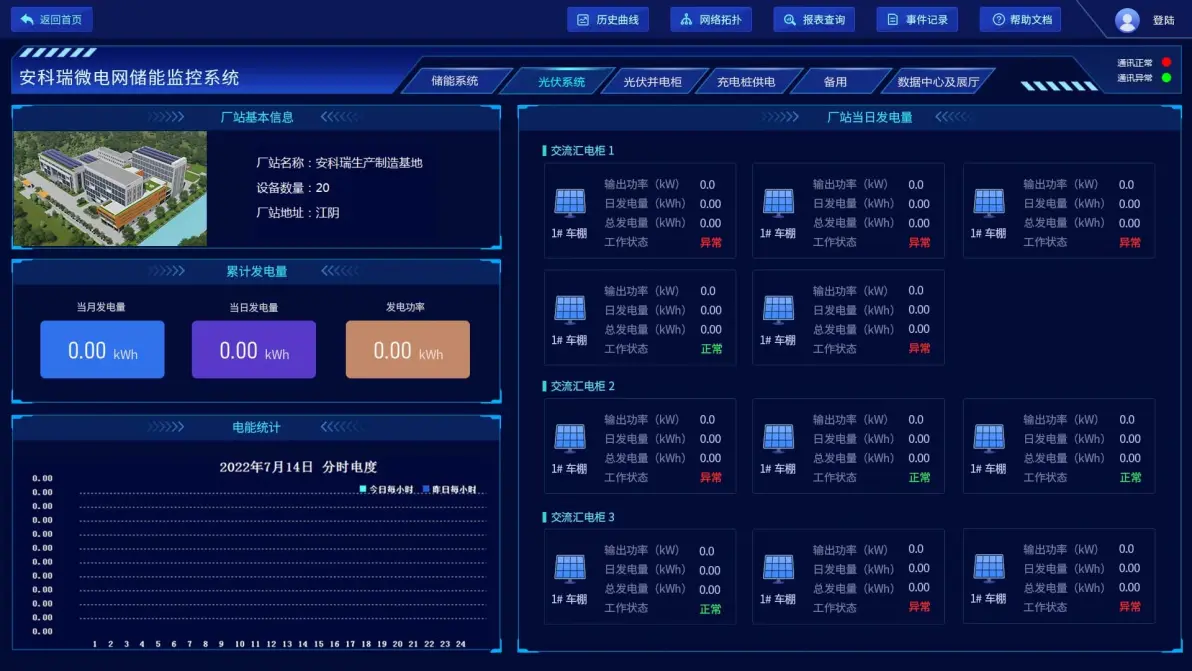

安科瑞分布式光伏电力监控系统包含： 1、光伏监控系统平台 2、光功率预测系统 3、光伏储能系统 4、继电保护及安全自动装置 5、电能质量在线监测装置 6、箱变测控装置 7、无线测温装置 8、电能量计量系统 9、AGC/AVC 调控系统 10、远方调度上传系统 分布式光伏监控系统 主要功能 1、综合监测界面 展示光伏电站名称、位置、逆变器数量等基本信息； 统计当前光伏电站日、月、年发电量； 按汇流数据分散分析每组光伏组件发电功率以及工作状态。

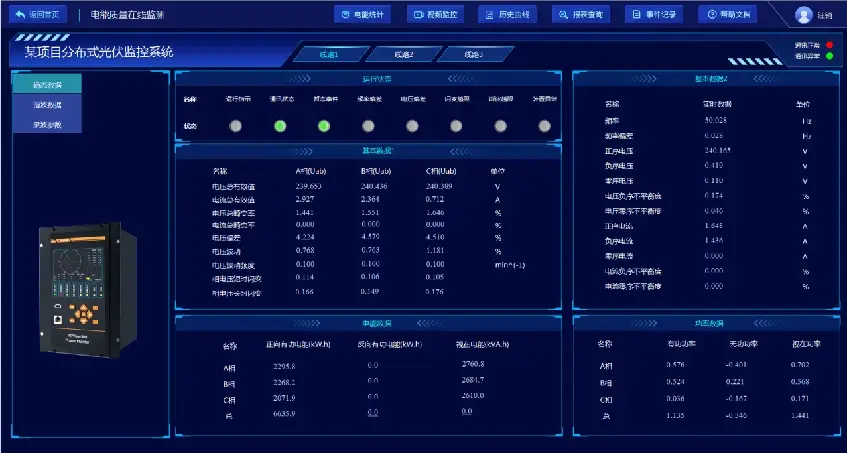

2、电能质量监测界面

监测站内电能质量检测仪所采集数据，如电压有效值，偏差率，谐波畸变率，电流有效值，分相功率，总功率等；

通过柱状图展示电能质量检测仪谐波和间谐波各频谱；

通过曲线图展示三相电流/电压谐波数据、实时负荷曲线、有效值/波动/偏差/闪变等参数；

展示所选站点下全部电能质量检测仪所有暂态事件。

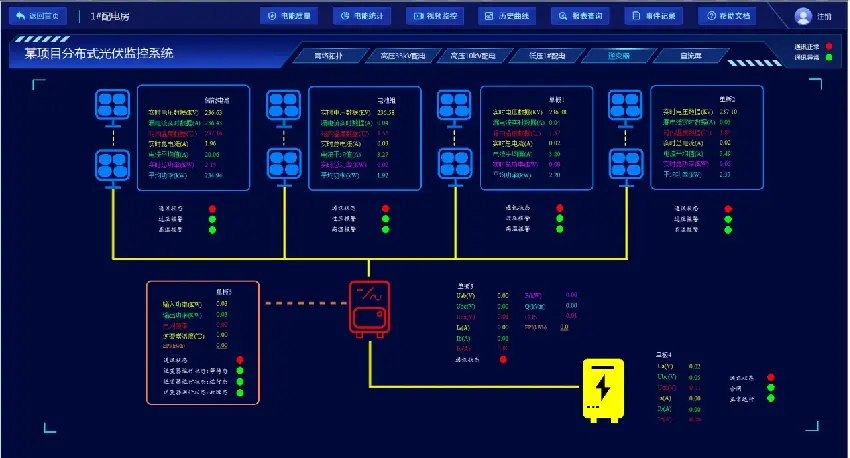

3、分布式光伏组件监控界面 监测整个光伏阵列各个组件的电压、电流、功率等电参量信息； 监测逆变器当前输入功率、输出功率、温度及当前状态等信息； 监测逆变器交直流侧电参量信息。

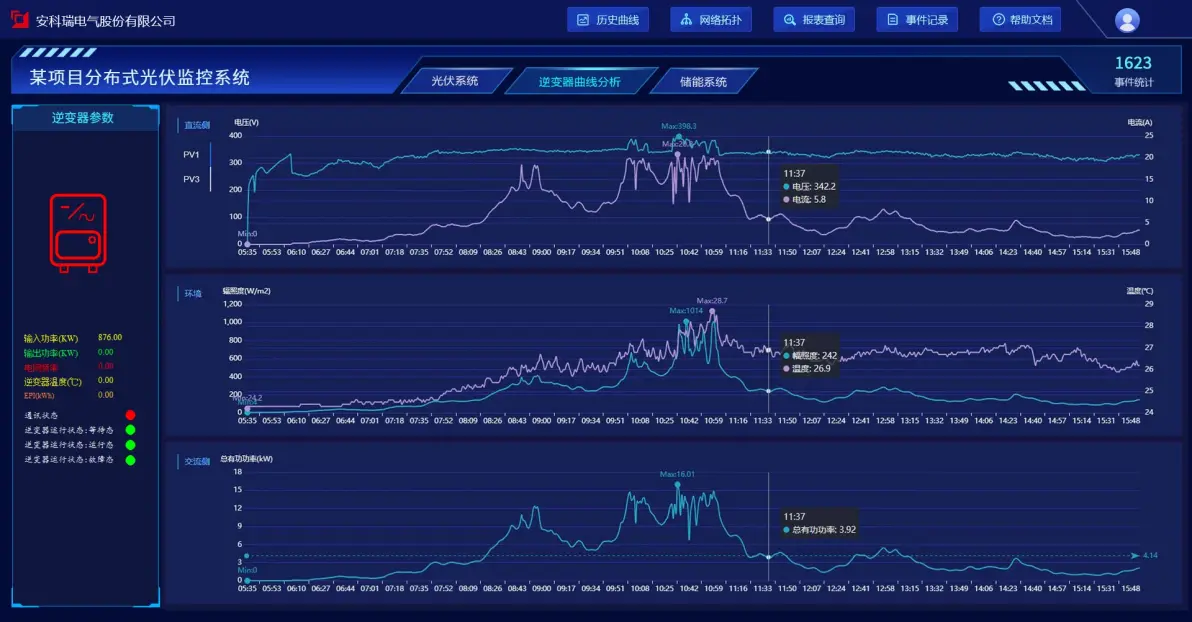

4、逆变器曲线分析界面（支持阳光电源，锦浪，固德威，华为等品牌逆变器） 展示逆变器交流侧总有功功率曲线； 展示逆变器直流侧电压曲线； 展示当前光伏发电站所处环境温度曲线； 综合分析环境对光伏发电的影响。

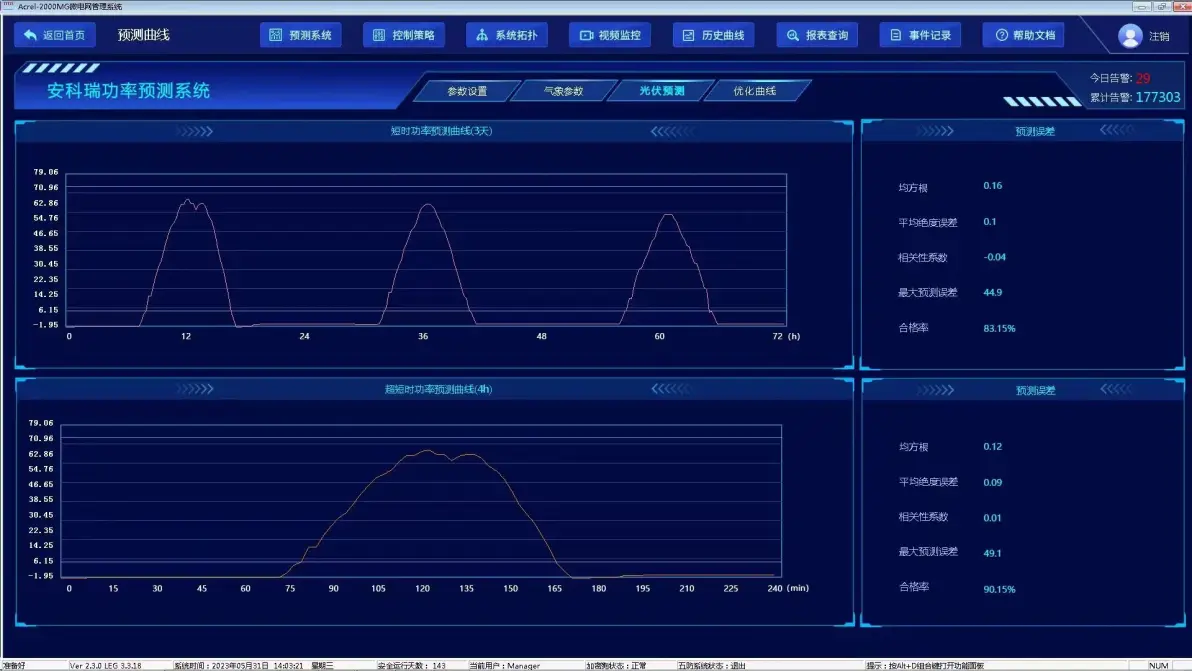

5、光功率预测系统 根据《光伏电站设计技术规范》GB/T 50797-2012的相关要求，光伏发电站发电量预测应根据站址所在地的太阳能资源情况，并考虑光伏发电站系统设计、光伏方阵布置和环境条件等各种因素后计算确认。 光伏发电功率预测系统通过采集数值天气预报数据、实时环境气象数据、光伏电站实时输出功率数据、光伏组件运行状态等信息，可按照电网调度技术要求，实现标准格式的短期功率预测、超短期功率预测，以及光伏电站实时气象数据、装机容量、投运容量、最大出力等信息的上报。同时，光伏电站的功率预测与主站之间应具备定时自动和手动启动传输功能。

6、光伏储能系统

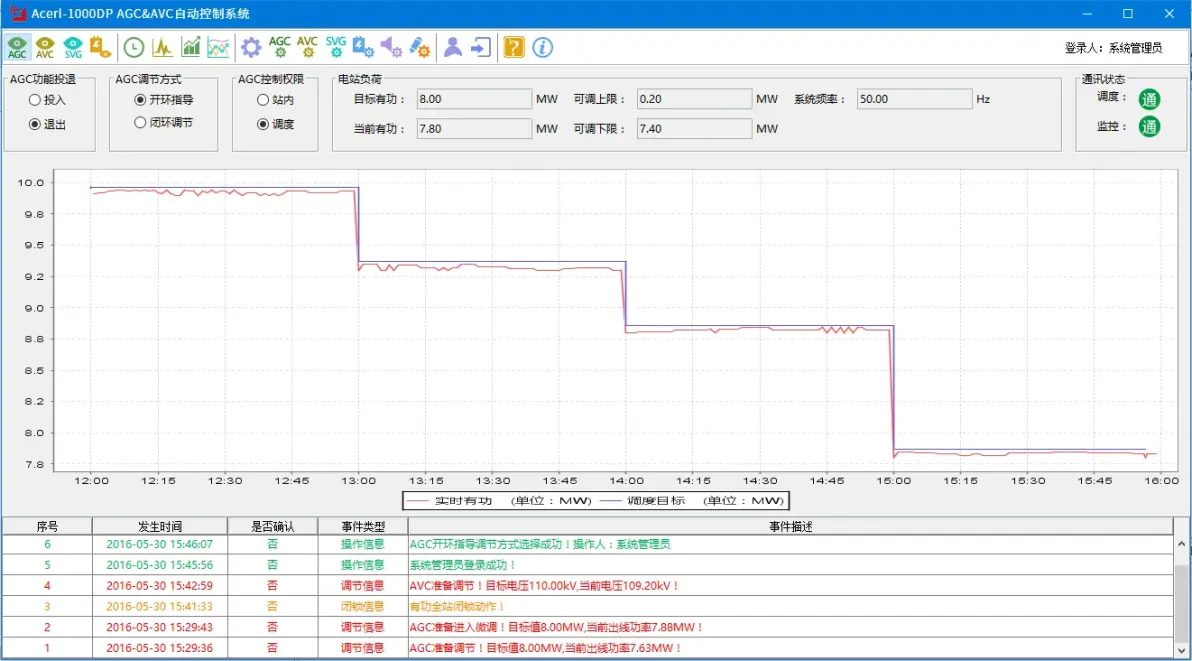

根据《光伏电站设计技术规范》GB/T 50797-2012的相关要求： 独立光伏发电站配置储能装置的目的为了满足向负载提供持续、稳定电力的要求； 并网光伏发电站配置储能装置的目的是为了改善光伏发电系统输出特性，包括平滑输出功率曲线、跟踪电网计划出力曲线、电力调峰、应急供电等。 储能系统主要由电池系统（BS）、功率转换系统（PCS）、电池管理系统（BMS）、监控系统等4部分组成。 我司光伏储能系统采用基于博弈论的功率协调分配技术，基于在通用设计平台和运行环境上开发能量协调控制策略，实现配网、分布式可再生能源发电、储能装置之间能量的互动融合和灵活调配。 7、AGC/AVC控制系统 据《光伏发电站接入电力系统的技术规定》GB/T 19964-2012的相关要求，光伏发电站应配置有功功率控制系统，具备有功功率调节能力、参与电力系统调频、调峰和备用的能力。光伏发电站应配置无功电压控制系统，无功功率和电压调节控制的对象包括逆变器无功功率、开关站无功补偿装置等，优先采用逆变器及无功补偿装置进行调节。

硬件推荐 防孤岛装置

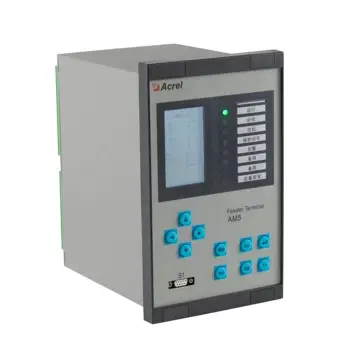

AM5SE-IS防孤岛保护装置主要适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统。 具有：逆功率保护、频率保护（低频减载/高频保护）、频率突变跳闸、有压自动合闸、三段式过流保护（可经低电压闭锁、可带方向闭锁）、反时限过流保护（可经低电压闭锁）等保护功能。 电能质量在线监测装置

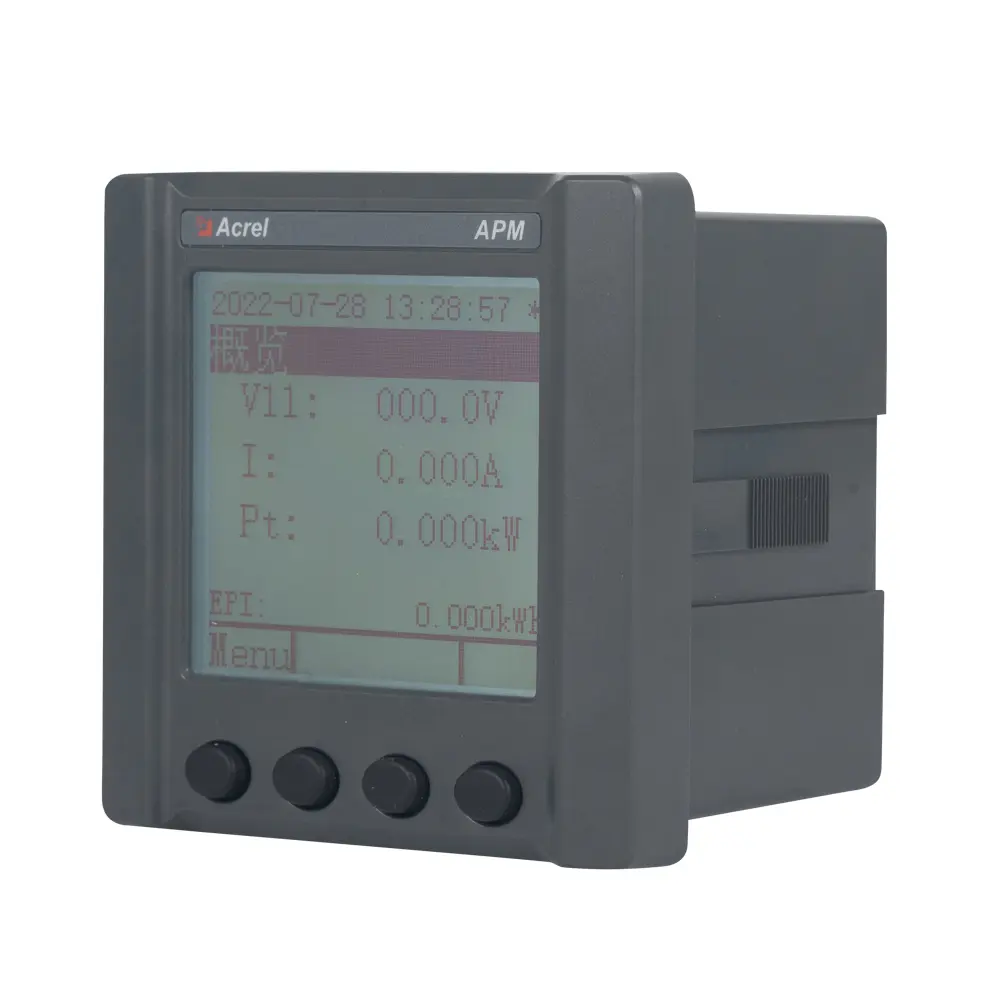

根据《光伏发电站接入电力系统的技术规定》GB/T 19964-2012的相关要求，光伏电站并网点应装设满足《电能质量检测设备通用要求》GB/T 19862-2005标准要求的A类电能质量在线监测装置，且监测点应放置在并网点。对光伏电站可能引起的谐波、直流分量、电压波动和闪变、三相不平衡度、注入电网直流分量进行在线监测，装置具有通讯接口，具备远传电能质量数据功能，电能质量数据通过综合业务数据网上传至电能质量检测主站。 根据《电能质量评估技术导则 三相电压不平衡》DL_T 1375-2014 接入公共连接点的每个用户引该点负序电压不平衡度允许值一般为1.3%，短时不超过2.6%。 根据《电能质量 供电电压偏差》GBT12325-2008 35 kV及以上供电电压正、负偏差绝对值之和不超过标称电压的10%。 20 kV及以下三相供电电压偏差为标称电压的士7%。 220 V单相供电电压偏差为标称电压的+7%,-10%。 APM520多功能电表

APM520多功能表具有全电量测量、电能统计、电能质量分析（包括谐波、间谐波、闪变）、故障录波功能(包括电压暂升暂降中断、冲击电流等记录)、事件记录功能及网络通讯等功能，主要用于电网供电质量的综合监控。该系列仪表配有功能丰富的DI/DO模块、AO模块、无线通讯模块、漏电测温模块，可以灵活实现电气回路全电量测量及开关状态监控。
