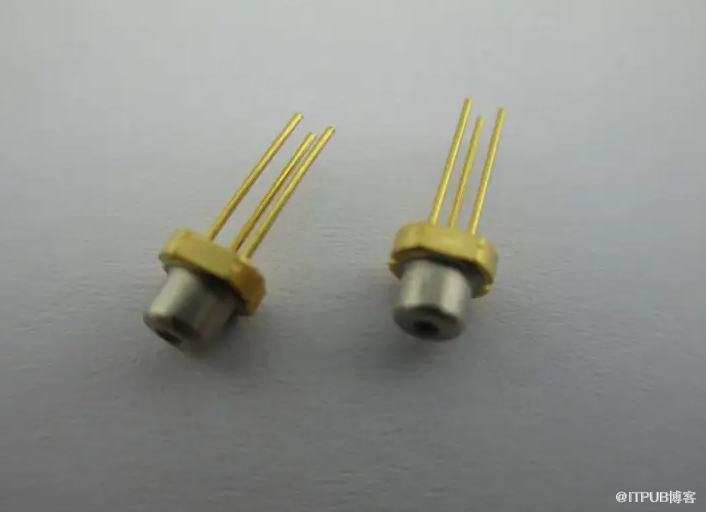

二极管可能大家不知道它是什么样的，或者怎么运用，但相信很多人都是听过的，那今天通程创品就带大家再来深刻认识一下半导体二极管。它是如何分类的以及它的工作原理和导电性，下面一起来看看吧！

半导体二极管的分类：

按照所用的半导体材料分，有锗二极管（Ge 管）和硅二极管（Si 管）。按照用途分，有检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构分，有点接触型二极管、面接触型二极管和平面型二极管。

半导体二极管导电性：

二极管有一个重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通程创品为大家简单说明二极管的正向特性和反向特性。

1. 正向特性

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V ，硅管约为0.6V ）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V ，硅管约为0.7V ），称为二极管的“正向压降”。

2. 反向特性

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

半导体二极管的工作原理：

晶体二极管为一个由p 型半导体和n 型半导体形成的p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0 。

当外加的反向电压高到一定程度时，p-n 结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

如今二极管应用也是非常广泛的，尤其是在各种电子电路中，多了解也对大家学习有帮助。以上就是通程创品为大家分享的半导体二极管相关内容了，希望对大家有帮助，如果您有其他问题，欢迎一起探讨交流。
