随着云原生运维平台使用的持续深入，部分用户对于其中的原理和概念还存在一些困惑。因此，我们特推出《Kubernetes资源编排》，从底层 Pod YAML 开始，逐步递进地讲解相关内容，希望能够解答大家对于 Kubernetes 的一些疑问，让用户对于云原生相关技术有更深入的了解。

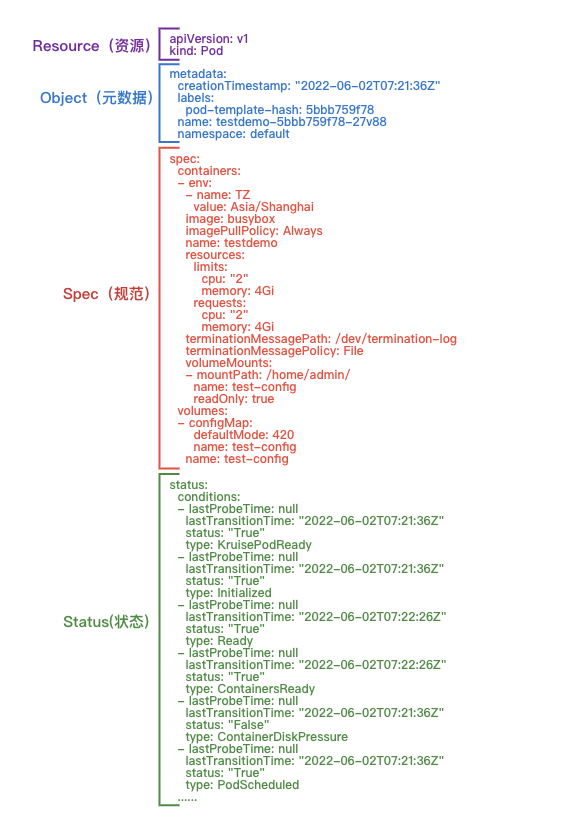

1、Pod 整体结构

• Resource：定义资源类型与版本， 作为从Rest API中获取资源必带的属性。

• Object：资源的元数据属性，明确资源的基本标识。

• Spec / Status：

• Spec：定义资源的期望状态，包括用户提供的配置、系统扩展的默认值，以及周边系统初始化或者更改值（scheduler、hpa等）。

• Status：定义资源的当前状态，从而基于Spec定义的申明式配置，使pod不断朝期望状态靠近。

2、Resource（资源）- Rest API

K8s 资源按照 Scope 可以分为 Namespace 资源、Cluster 资源，Namespace 在 K8s 可以认为是软租户的效果，实现资源层面的隔离，Pod 资源就是属于 Namespace 资源，而 Namespace 不光体现在 YAML 参数中，也表现在 K8s Rest API 中。

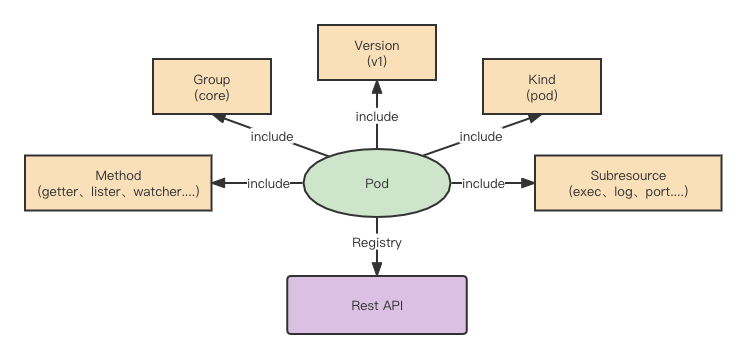

Rest API的整体结构，以Pod举例

apiVersion: v1kind: Podmetadata:  name: test-pod  namespace: default

基于上述YAML，可以明确出 namespace 为default， name 为 test-pod 的 Pod 资源对象，也就是明确出Pod为Namespace资源，该Pod资源对象对应的apiVersion为v1，后续 K8s 自内联相关的 Group为/api，自然而然，我们就将该对象的数据分离出来了：

• group： api
• apiVersion： v1
• kind： Pod
• name： test-pod
• namespace： default

基于上述的数据展示，apiserver 自然而然会相应的注册出下列 rest api，

• /api/{apiVersion}/{kind} ： 该kind下的所有资源列表

• /api/{apiVersion}/namespace/{namespace}/{kind}/ ： 该kind下当前namespace的所有资源列表

• /api/{apiVersion}/namespace/{namespace}/{kind}/{name} ： 该kind下当前namespace且名为name的资源

• /api/{apiVersion}/namespace/{namespace}/{kind}/{name}/{subresource} ： 该kind下当前namespace且名为name的资源下子资源操作

3、Object（元数据）

在rest api中明确了Resource的kind、apiVersion， 也确定了Object的namespace、name，作为凡是k8s资源对象都会引用的公共结构，自然也存在很多公共机制供使用。

metadata:  annotations:    alibabacloud.com/owner: testdemo    k8s.aliyun.com/pod-eni: "true"  creationTimestamp: "2022-06-02T07:21:36Z"  deleteTimestamp: "2022-06-02T07:22:51Z"  labels:    app: taihao-app-cn-shanghai-pre-cloud-resource    pod-template-hash: 5bbb759f78  name: testdemo-5bbb759f78-27v88  namespace: default  ownerReferences:  - apiVersion: apps/v1    blockOwnerDeletion: true    controller: true    kind: ReplicaSet    name: testdemo-5bbb759f78    uid: 9c3f268a-c0d1-4038-bb2b-b92928f45e3d  resourceVersion: "60166035"  uid: e4236960-8be2-41bf-ac44-e7460378afbb

观察上述YAML，我们将其整理一下，有这样一些字段:

• namespace： 常规来说，Namespace资源才会使用该资源对象

• name： 代表资源实例名称

• uid： 是资源的唯一标识，可以区别已删除与重新创建的同名资源实例

• resourceVersion： 是k8s的内部版本，具备时间属性，基于此就能明确该资源对是什么时候发生改变的，也是保证k8s list-watch核心机制

• creationTimestamp: 资源实例创建时间

• deleteTimestamp: 资源实例删除时间，后续会在pod的生命周期内讲到对该字段应用

• ownerReferences: 资源从属对象，从上面yaml可知，该Pod资源从属于名为testdemo-5bb759f78，ownerReferences内部是没有namespace参数，也就是ownerReferences不允许跨namespace， 将资源由下到上能够建立起来

• labels： 标签， k8s内的服务发现以及相应的软关联，都是围绕label运作的，比如testdemo-5bb759f78 replicaset 的labelselector（标签筛选器）能够筛选到当前Pod的label，保证两者关联由上到下的建立

• annotations: 注释，通常来说会是作为额外字段供应给周边系统使用，比如当前k8s.aliyun.com/pod-eni=”true”是提供网络系统使用

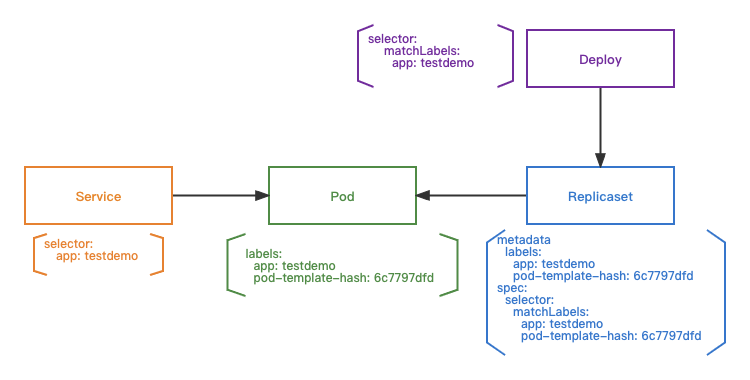

label & labelSelector

Deployment 会根据自己的 labelseletor：app=taihao-app-cluster 以及计算出 podtemplate 的 hash lable： pod-template-hash: 5b8b879786 ， 筛选出符合的 replicaset，replicaset 再根据自己的labelselector 去筛选出符合的 pods， 相应的服务发现 service，也是通过 labelselector 去筛选出符合的 Pod。

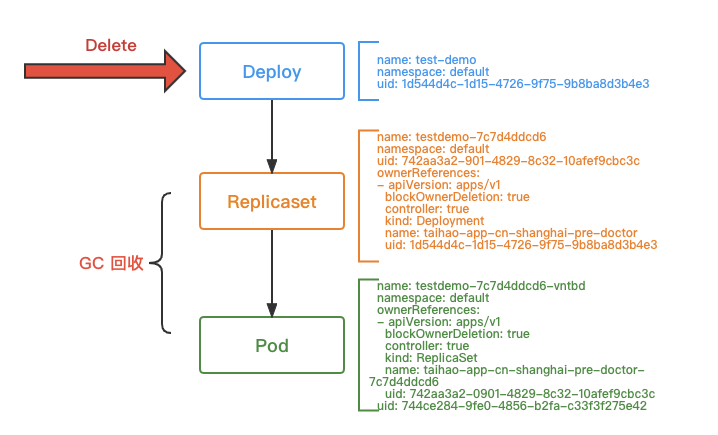

Owner & GC(垃圾回收)

Deploy & Replicaset

apiVersion: apps/v1kind: ReplicaSetmetadata:  generation: 1  labels:    app: testdemo    pod-template-hash: bcd889947  name: testdemo-bcd889947  namespace: taihao  ownerReferences:  - apiVersion: apps/v1    blockOwnerDeletion: true    controller: true    kind: Deployment    name: testdemo    uid: 1dddc849-c254-4cf5-aec8-9e1c2b5e65afspec:  replicas: 1  selector:    matchLabels:      app: testdemo      pod-template-hash: bcd889947  template:    metadata:      creationTimestamp: null      labels:        app: testdemo        pod-template-hash: bcd889947    spec:      containers:      - args:        - -c        - sleep 1000000        command:        - sh        image: centos:7        imagePullPolicy: IfNotPresent        name: testdemostatus:  fullyLabeledReplicas: 1  observedGeneration: 1  replicas: 1

replicaset.spec.replicas : 实例数，rs控制下的Pod个数
replicaset.spec.selector：基于label 筛选出对应的Pod
replicaset.spec.template：replicaset创建的Pod会基于podtemplate
replicaset.status：replicaset 当前管理Pod的状态

apiVersion: apps/v1kind: Deploymentmetadata:  labels:    app: testdemo  name: testdemospec:  replicas: 1  revisionHistoryLimit: 10  selector:    matchLabels:      app: testdemo  strategy:    rollingUpdate:      maxSurge: 25%      maxUnavailable: 25%    type: RollingUpdate  template:    metadata:      creationTimestamp: null      labels:        app: testdemo    spec:      containers:      - args:        - -c        - sleep 1000000        command:        - sh        image: centos:7        imagePullPolicy: IfNotPresent        name: testdemostatus:  availableReplicas: 1  observedGeneration: 2  readyReplicas: 1  replicas: 2  unavailableReplicas: 1  updatedReplicas: 1

4、Spec（规范）

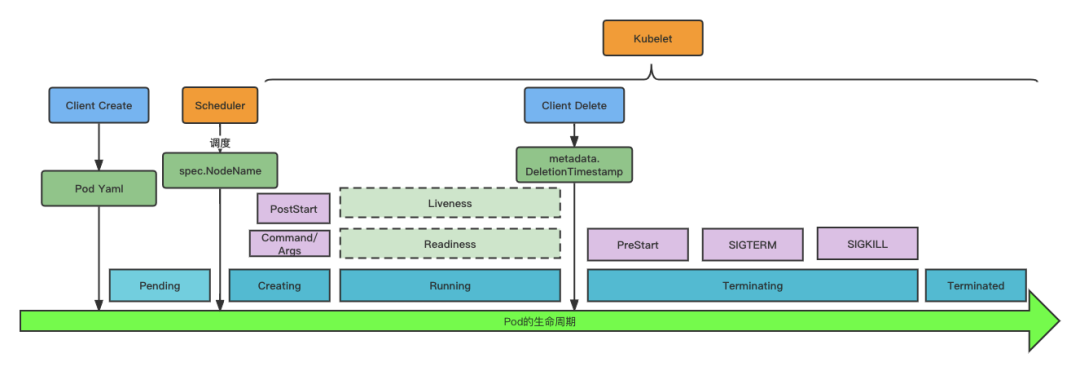

Spec作为Pod的期望状态，一定程度上也覆盖了Pod完整生命周期的逻辑，Pod的生命周期分为以下阶段。

• Pending： 代表Pod处于未调度阶段
• Creating： 节点上的kubelet已经发现了Pod，处于创建阶段
• Running： 至少一个容器运行完毕，kubelet这会发起健康监测
• Terminating： Pod处于删除状态，kubelet开始回收容器
• Terminated: Pod 销毁完成

Pod生命周期: Pending

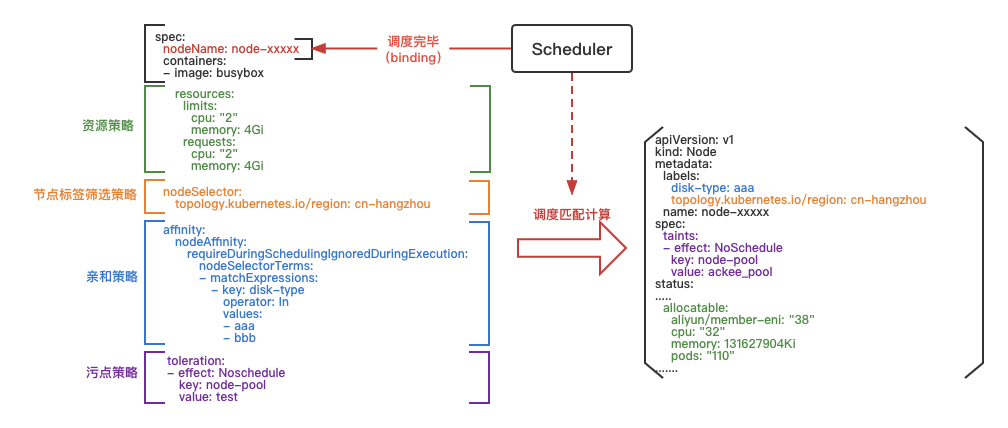

scheduler 会去分析 podyaml，将其中的策略提取出来，与节点组中的节点配置进行匹配，若匹配成功后，会选出最佳节点，重新修改pod yaml，将 spec.nodeName 更新掉，完成整个调度环节。

资源策略

节点标签筛选策略

亲和策略

亲和策略，有节点亲和与Pod亲和（Pod所在节点优先调度），常规来说可以优先满足亲和的节点上，当前例子就是节点亲和，满足标签disk-type=aaa 或者disk-type=bbb

Pod生命周期: Creating

当Pod调度完毕后，开始创建阶段，kubelet会基于pod.spec 期望状态来创建出Pod

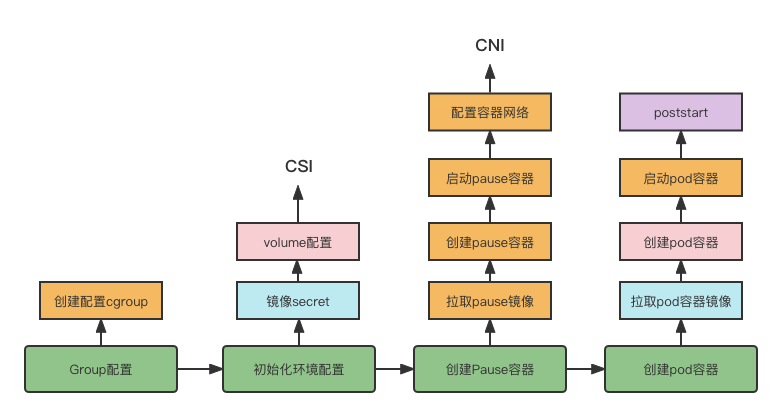

kubelet 在创建Pod阶段，总共大致经历以下过程

• Group配置 ： 主要是为了容器配置cgroup，里面涉及了对容器资源限制，比如不允许超过cpu、memory配置，这里涉及到Pod的qos级别判定；
• 初始化环境配置： 主要是对相关 Pod 数据存储目录进行配置，涉及到 volume，则会去引用 CSI 协议，也会去获取镜像 secret，为了后续拉取镜像进行准备工作；
• 创建 pause 容器： 创建pause容器，该容器主要是为了后续配置容器网络，配置容器网络会去调用CNI；
• 创建 Pod 容器： 基于 imagesecret 拉取业务镜像，在创建Pod容器阶段，也会将相应的 Pod YAML 配置传输进去，在启动Pod容器完毕后，会基于poststart进行相关的回调。

上述阶段，会选择部分关键概念进行详细说明


spec:  containers:  - image: testdemo:v1    imagePullPolicy: Always    name: test-config  imagePullSecrets:  - name: image-regsecret

• Always： 总是拉取镜像
• IfNotPresent： 本地若有则使用本地镜像，不进行拉取
• Never： 只使用本地镜像，不拉取

containers

注意这个 containers 用的是复数，可以填多个容器镜像: 比如可以放 nginx 和 业务容器。这样做的好处是可以尽量减少业务容器中与业务无关的代码或进程。

container 涉及很多配置，其中有涉及到 volume、env、dnsconfig、host 等基础配置

spec:  containers:  - env:    - name: TZ      value: Asia/Shanghai    image: testdemo:v1    name: taihao-app-cn-shanghai-pre-share    volumeMounts:    - mountPath: /home/admin      name: test-config      readOnly: true  dnsConfig:    nameservers:    - 100.100.1.1    - 100.100.2.1    options:    - name: ndots      value: "3"    - name: timeout      value: "3"    - name: attempts      value: "3"    searches:    - default.svc.cluster.local    - svc.cluster.local    - cluster.local  hostAliases:  - hostnames:    - kubernetes    - kubernetes.default    - kubernetes.default.svc    - kubernetes.default.svc.cluster.local    ip: 1.1.1.1  volumes:  - configMap:      defaultMode: 420      name: test-config    name: test-config

• env： 配置Pod的环境变量

• dnsConfig： 配置Pod的域名解析

• hostALiases： 配置/etc/hosts文件内容

• volume/volumeMount：配置文件挂载到容器内，也可以配置文件存储系统挂载到容器内

postStart

containers:  - image: testdemo:v1    imagePullPolicy: Always    lifecycle:      postStart:        exec:          command:          - /bin/sh          - -c          - sleep 5

当前 poststart demo 是发起 command 命令，也可以发起 http 请求，主要作用可以作为资源部署以及环境准备。

Pod生命周期: Running

在 Pod running 阶段的时候，Pod 就迎来对其健康的检查，当前 kubelet 提供三种方式判定

• readiness： 检查Pod是否为健康
• liveness： 件看 Pod 是否正常，若检查失败，则重启容器
• readinessGate： 提供给第三方组件健康验证，第三方组件验证不过，则Pod不为健康

spec:  readinessGates:  - conditionType: TestPodReady  containers:  - image: testdemo:v1    imagePullPolicy: Always    livenessProbe:      failureThreshold: 3      initialDelaySeconds: 45      periodSeconds: 5      successThreshold: 1      tcpSocket:        port: 8080      timeoutSeconds: 1    readinessProbe:      failureThreshold: 3      httpGet:        path: /actuator/health        port: 8989        scheme: HTTP      initialDelaySeconds: 25      periodSeconds: 3      successThreshold: 1      timeoutSeconds: 1

readiness 与 liveness 检查参数都是一致的

• httpGet/tcpSocket ： 都是检查方式，一种是http请求验证，一种是tcpSocket，其中也有exec执行命令，以及grpc形式验证

• initialDelaySeconds ： 延迟多久开始检查，原因在于容器启动的时候，通常需要过段时间进行验证

• periodSeconds ： 检验时间周期

• failureThreshold ： 连续几次失败，则代表这轮检验失败

• successThreshold ： 连续几次成功，则代表这轮检验成功

• timeoutSeconds ： 代表检验超时时间，若检验在该配置时间内没有返回，则认为检验失败

readiness、liveness虽然参数不一样，但对检验的结果行为不一致。

• readiness默认状态下为false，也就是Pod为不健康，直到检查通过，才将Pod变为健康
• liveness默认状态下为true，不会在刚开始就将Pod重启，只有等检查不通过后，才会进行容器重启操作

readinessGate 是 Pod 健康的扩展，kubelet 会基于此，默认在 pod.status.conditions 上配置对应的 condition， 比如当前例子 readinessGate 为 conditionType: TestPodReady ，则相应就会有 conditions

status:  conditions:  - lastProbeTime: null    lastTransitionTime: "2022-07-05T09:16:07Z"    status: "false"    type: TestPodReady

Pod生命周期: Terminating

整个 Pod 的回收周期，常规来说 preStop—>SIGTERM—>SIGKILL

lifecycle:  preStop:    exec:      command:      - /bin/sh      - -c      - sleep 5

5、Status（状态）

status:  conditions:  - lastProbeTime: null    lastTransitionTime: "2022-07-05T09:16:07Z"    status: "True"    type: TestPodReady  - lastProbeTime: null    lastTransitionTime: "2022-07-05T09:16:07Z"    status: "True"    type: Initialized  - lastProbeTime: null    lastTransitionTime: "2022-07-05T09:16:14Z"    status: "True"    type: Ready  - lastProbeTime: null    lastTransitionTime: "2022-07-05T09:16:14Z"    status: "True"    type: ContainersReady  - lastProbeTime: null    lastTransitionTime: "2022-07-05T09:16:07Z"    status: "False"    type: ContainerDiskPressure  - lastProbeTime: null    lastTransitionTime: "2022-07-05T09:16:07Z"    status: "True"    type: PodScheduled  containerStatuses:  - containerID: containerd://xxxxx    image: docker.io/library/testdemo:v1    imageID: docker.io/library/centos@sha256:xxxx    lastState: {}    name: zxtest    ready: true    restartCount: 0    started: true    state:      running:        startedAt: "2022-07-05T09:16:13Z"  hostIP: 21.1.96.23  phase: Running  podIP: 10.11.17.172  podIPs:  - ip: 10.11.17.172  qosClass: Guaranteed  startTime: "2022-07-05T09:16:07Z"

基于上述YAML样例，将Pod status状态拆建出来分析一下:

• conditions: conditions是作为一种更详尽的状态报告，其本身也是一种扩展机制，其他的扩展字段也可以放入其中，比如可以表明网络状况，其中readinessGate就是这种扩展机制的表现，但决定Pod是否ready，永远只看type: Ready是否为true
• containerStatuses: Pod内各容器的状态
• hostIP: Pod所在节点ip地址
• phase: Pod的生命周期状态

• Pending： 代表Pod有一个容器或者多个容器还未运行，其中包括Pod调度到节点之前以及拉取镜像

• Running： 代表Pod已绑定到节点上，至少有一个容器运行或在重启

• Successed： 代表Pod所有容器已终止

• Failed： 代表Pod内至少有一个容器终止失败

• Unknown： 代表无法获取Pod状态

• podIP/podIPs： Pod的IP地址，假如有ipv4、ipv6，则可以在podIPs上配置

• qosClass： 代表kubernetes服务等级

• Guaranteed： resource.requests与resource.limits一致

• Burstable： resource.requests与resource.limits 不一致

• BestEffort： 没有配置resource.requests与resource.limits

• startTime： 启动时间
