工程图是传达您设计意图的重要文档，您设计的产品越复杂，越需要详细注释说明。 SOLIDWORKS 2023增强的工程图和出详图功能将帮助您创建更智能化、更高精度的工程详图，并且扩展新功能使您的设计工作延伸到更多的业务领域。

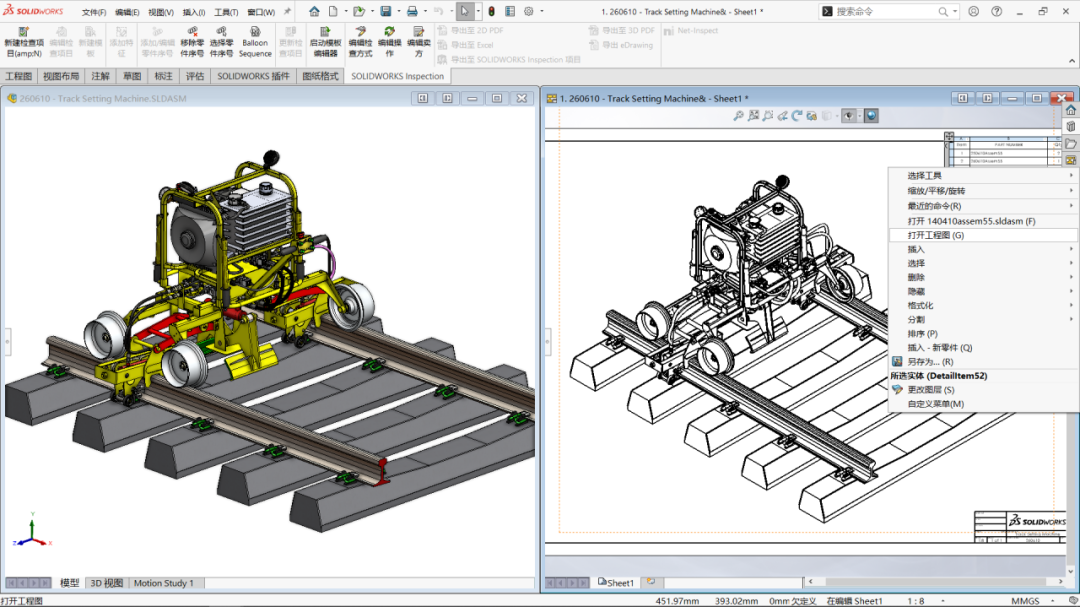

您现在可以从更高层级的工程图右键打开零件和装配体的相关图纸。 无论您选择从特征管理器还是从明细表，或直接从图形区域，这将帮助您导航产品结构，而无需定位查寻并打开参考引用的零件或装配体模型。
设计工作中常见手工修改覆盖材料明细表，但是
怎么知道哪些内容被修改了
呢？
现在，

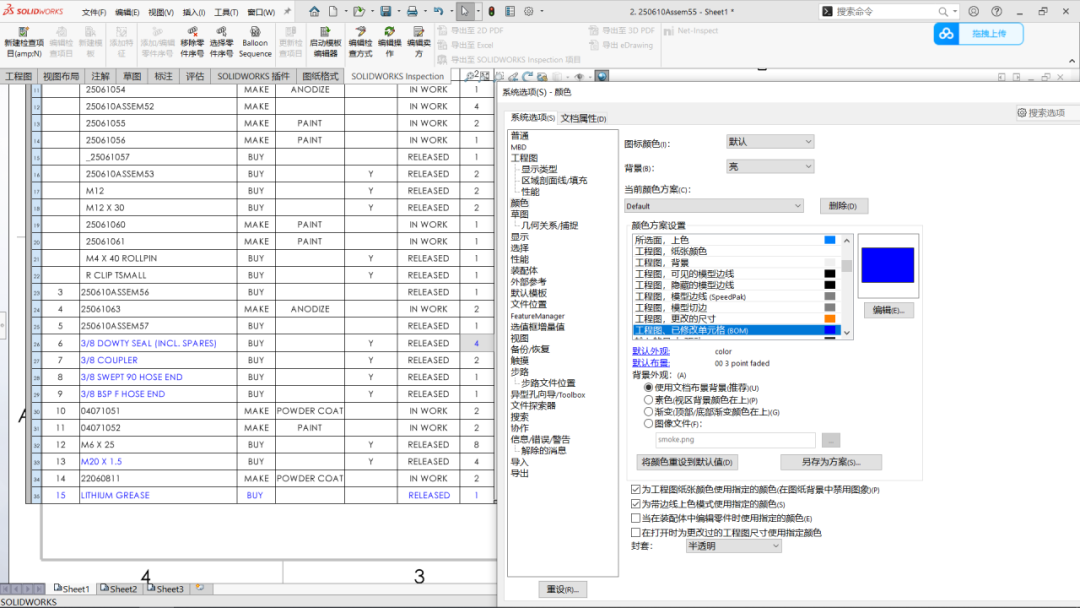

当材料明细表被选中时，任何覆盖项目会显示与用户自定义属性链接内容不同的颜色，这将避免代价高昂的错误的发生。

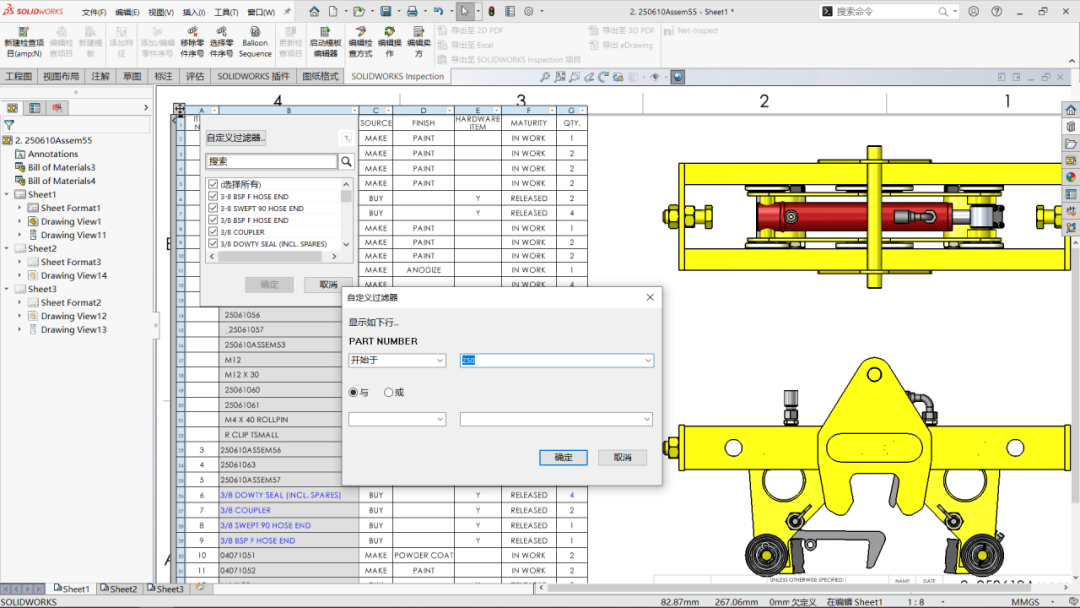

在SOLIDWORKS 2023版本中，材料明细表通过逻辑条件自定义过滤器筛选标准，导出您需要的定制材料清单，如零件外购件清单。 就像您所期望的那样，生成的表可以保存为常用的格式，因此您可以创建和共享动态表，扩展您的工程图效用。

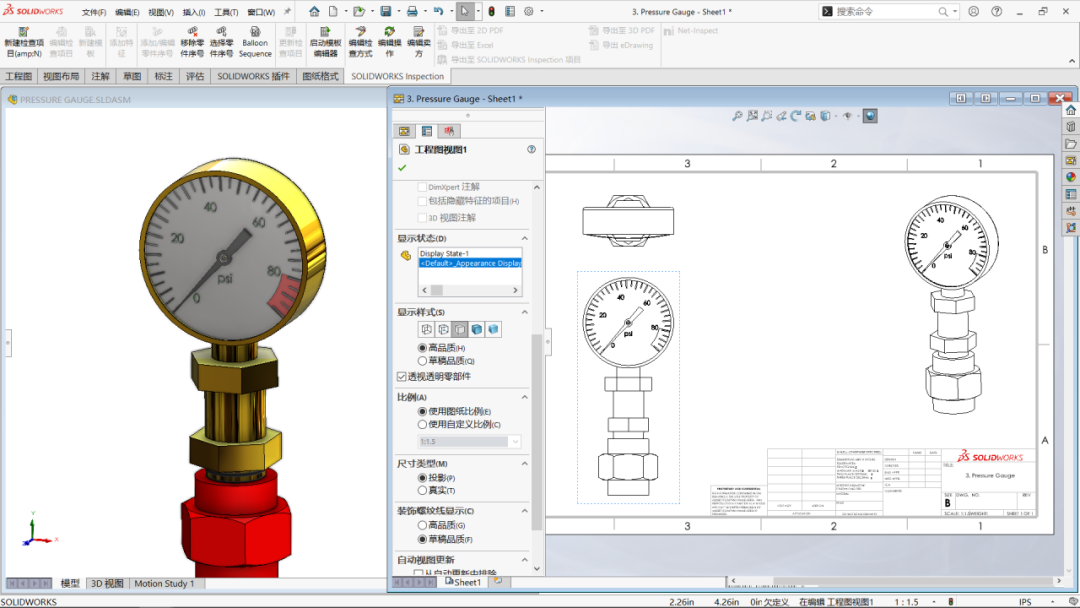

在工程图视图中新增可视化透明对象，通过一个新的细节选项，可以更容易地看到透明的零部件或实体。 透明对象后面的任何零件实体都将显示为可见的边缘，因此您可以创建更加详细和清晰的工程详图。
增强的SOLIDWORKS 2023工程图功能将帮助您完成细节工作，并更加有效地传达设计意图。
