SOLIDWORKS 2024 新功能前瞻| SOLIDWORKS 草图绘制新功能
● 草图块
● 草图尺寸预览
草图块

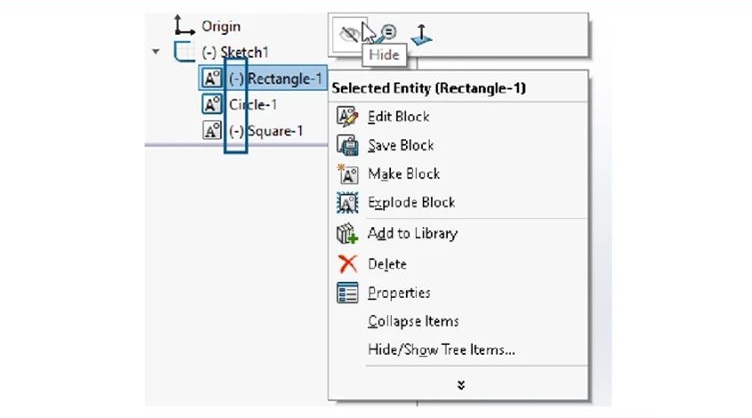

在 FeatureManager @ 设计树中，您可以隐藏和显示草图的单个块。您还可以查看块是欠定义 (-)、过定义(+) 还是完全定义。
要隐藏和显示草图的单个块，请在 FeatureManager 设计树中右键单击草图块，然后单击隐藏或显示。
草图尺寸预览
您可以在选择草图实体时预览草图尺寸。
您可以选择尺寸进行编辑。当您单击图形区域中的任何其它位置时，预览尺寸将消失。
-
要打开草图尺寸预览，请单击工具 > 选项 >系统选项 > 草图，然后选择选中时预览草图尺寸。
-
要更改尺寸预览颜色，请单击工具 > 选项 > 系统选项 > 颜色。在配色方案设置下，编辑尺寸，预览的颜色。
路径长度不支持草图尺寸预览。
