SOLIDWORKS绘制草图的定义状态有多种，按是否报错区分，如下：
1、正常状态：欠定义、完全定义；
2、错误状态的：过定义、悬空、无解；
完全定义草图好处很多，例如：
1、完全定义了草图线段互相之间的几何关系，尺寸关系，当尺寸发生变化时，草图的几何关系不会被破坏，也就是矩形不会尺寸变化后变成了梯形（除非本身修改意图就是变成梯形，这也同样可以做到）；
2、完全定义后，草图更稳定，运算时间更快，建模时每次更改特征时，软件会自上而下重建所有特征，因此，报错、未定义的草图会提升重建时间；
3、完全定义后，草图可以获得明确指定的“名称”，后续参数化才可以实现；
SOLIDWORKS草图绘制时完全定义草图的方法有2种：
1、手动，使用智能尺寸标注、定义草图的几何关系，该方法可以把设计意图深入融汇到尺寸标注中去，精确控制产品尺寸修改的方向和互相关联程度；

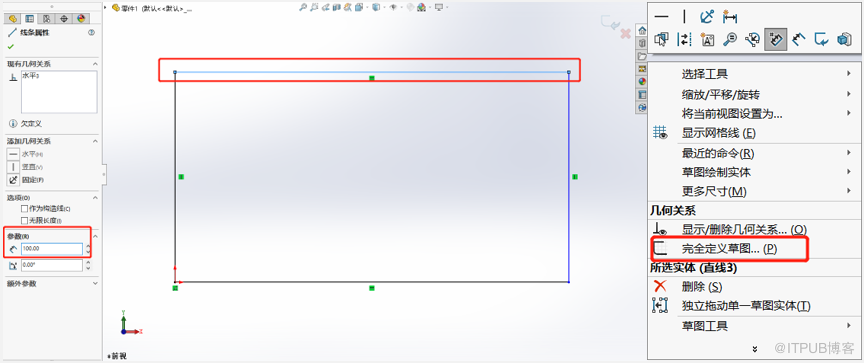

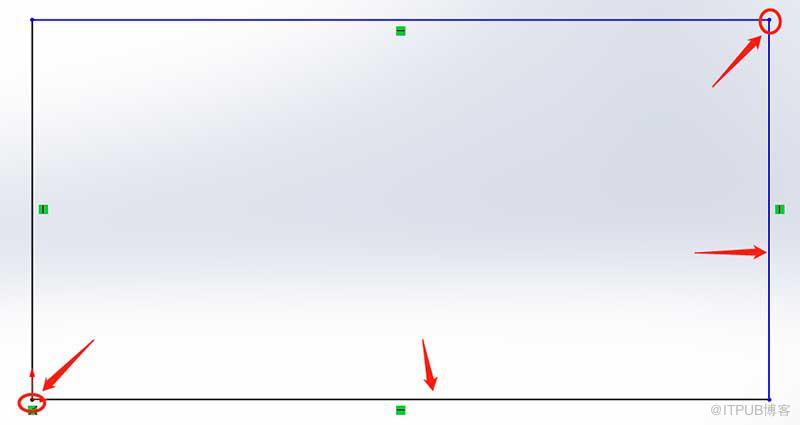

2、自动，如下图，绘制完草图后，属性管理器中可以定义线长，右键后使用完全定义草图，系统会自动运算尺寸链并完成标注；
