视频流为1080P、30fps，直播卖货系统如何优化RTSP直播的延时为大约100ms呢？发现大家对RTSP直播延时优化非常感兴趣，纷纷提问或者给出自己的观点。本文主要是总结，也是与大家探讨RTSP直播的延时优化。
一、修改编译脚本支持RTSP
ijkPlayer默认是没有把RTSP协议编译进去，所以我们得修改编译脚本，原来的disable改为enable：
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-protocol=rtp" export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-protocol=tcp" export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-demuxer=rtsp" export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-demuxer=sdp" export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-demuxer=rtp"
二、修改播放器的option参数
//丢帧阈值 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "framedrop", 30); //视频帧率 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "fps", 30); //环路滤波 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_CODEC, "skip_loop_filter", 48); //设置无packet缓存 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "packet-buffering", 0); mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_FORMAT, "fflags", "nobuffer"); //不限制拉流缓存大小 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "infbuf", 1); //设置最大缓存数量 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_FORMAT, "max-buffer-size", 1024); //设置最小解码帧数 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "min-frames", 3); //启动预加载 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "start-on-prepared", 1); //设置探测包数量 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_FORMAT, "probsize", "4096"); //设置分析流时长 mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_FORMAT, "analyzeduration", "2000000");
值得注意的是，ijkPlayer默认使用udp拉流，因为速度比较快。如果需要可靠且减少丢包，可以改为tcp协议：
mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_FORMAT, "rtsp_transport", "tcp");
另外，可以这样开启硬解码，如果打开硬解码失败，再自动切换到软解码：
mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "mediacodec", 0); mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "mediacodec-auto-rotate", 0); mediaPlayer.setOption(IjkMediaPlayer.OPT_CATEGORY_PLAYER, "mediacodec-handle-resolution-change", 0);
三、网络抖动的丢包
直播卖货系统在拉流时，音频流、视频流是单独保存到缓冲队列的。如果发生网络抖动，就会引起缓冲抖动（JitBuffer），可以总结为网络卡顿导致音视频缓冲队列增大，从而导致解码滞后、播放滞后。此时，我们需要主动丢包来跟进当前时间戳。因为音视频同步一般以音频时钟为基准，人们对音频更加敏感，所以我们优先丢掉视频队列的包。但是，丢视频数据包时，需要丢掉整个GOP的数据包，因为B帧、P帧依赖I帧来解码，否则会引起直播卖货系统花屏。
四、解码器设为零延时
大家应该听过编码器的零延时（zerolatency），但可能没听过解码器零延时。其实解码器内部默认会缓存几帧数据，用于后续关联帧的解码，大概是3-5帧。经过反复测试，发现解码器的缓存帧会带来100多ms延时。也就是说，直播卖货系统假如能够去掉缓存帧，就可以减少100多ms的延时。而在avcodec.h的文件中AVCodecContext结构体有一个参数（flags）用来设置解码器延时：
typedef struct AVCodecContext {
......
int flags;
......
}
为了去掉解码器缓存帧，我们可以把flags设置为CODEC_FLAG_LOW_DELAY。在初始化解码器时进行设置：
//set decoder as low deday codec_ctx->flags |= CODEC_FLAG_LOW_DELAY;
五、减少FFmpeg拆帧等待延时

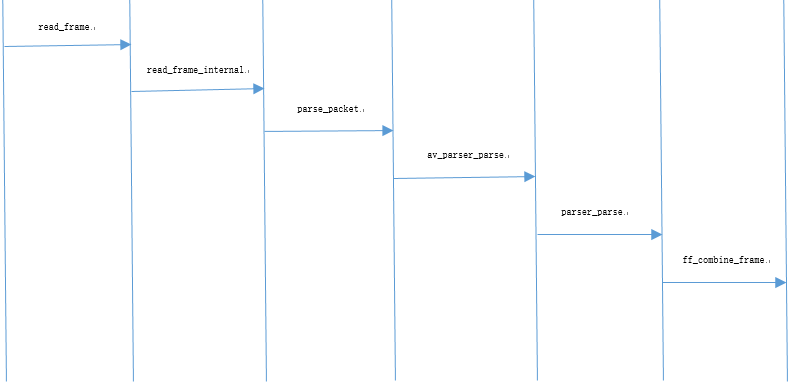

FFmpeg拆帧是根据下一帧的起始码来作为当前帧结束符，起始码一般是：0x00 0x00 0x00 0x01或者0x00 0x00 0x01。这样就会带来一帧的延时，这一帧延时能不能去掉呢？如果有帧结束符，我们以帧结束符来拆帧，这样做就能解决一帧延时。现在，问题变成找到帧结束符，然后替换成下一帧起始码来拆帧。整个调用流程是：read_frame—>read_frame_internal—>parse_packet—>av_parser_parse2—>parser_parse—>ff_combine_frame. 流程图如下：
1、找到当前帧结束符
在rtpdec.c文件的rtp_parse_packet_internal方法里，有获取帧结束符，也就是mark标志位，我们在这里设一个全局变量：
static int rtp_parse_packet_internal(RTPDemuxContext *s, AVPacket *pkt,
const uint8_t *buf, int len)
{
......
if (buf[1] & 0x80)
flags |= RTP_FLAG_MARKER;
//the end of a frame
mark_flag = flags;
......
}
2、去掉parse_packet的while循环
我们在外部调用libavformat模块的utils.c文件的read_frame读取一帧数据，而read_frame调用内部方法read_frame_internal，read_frame_internal接着调用parse_packet方法，在该方法里有一个while循环体。现在把循环体去掉，并且释放申请的内存：
static int parse_packet(AVFormatContext *s, AVPacket *pkt, int stream_index)
{
......
// while (size > 0 || (pkt == &flush_pkt && got_output)) {
int len;
int64_t next_pts = pkt->pts;
int64_t next_dts = pkt->dts;
av_init_packet(&out_pkt);
len = av_parser_parse2(st->parser, st->internal->avctx,
&out_pkt.data, &out_pkt.size, data, size,
pkt->pts, pkt->dts, pkt->pos);
pkt->pts = pkt->dts = AV_NOPTS_VALUE;
pkt->pos = -1;
/* increment read pointer */
data += len;
size -= len;
got_output = !!out_pkt.size;
if (!out_pkt.size){
av_packet_unref(&out_pkt);//release current packet
av_packet_unref(pkt);//release current packet
return 0;
// continue;
}
......
ret = add_to_pktbuf(&s->internal->parse_queue, &out_pkt,
&s->internal->parse_queue_end, 1);
av_packet_unref(&out_pkt);
if (ret < 0)
goto fail;
// }
/* end of the stream => close and free the parser */
if (pkt == &flush_pkt) {
av_parser_close(st->parser);
st->parser = NULL;
}
fail:
av_packet_unref(pkt);
return ret;
}
3、 修改av_parser_parse2的帧偏移量
在libavcodec模块的parser.c文件中，parse_packet调用到av_parser_parse2来解释数据包，该方法内部有记录帧偏移量。原先是等待下一帧的起始码，现在改为当前帧结束符，所以要把下一帧起始码这个偏移量长度去掉：
int av_parser_parse2(AVCodecParserContext *s, AVCodecContext *avctx,
uint8_t **poutbuf, int *poutbuf_size,
const uint8_t *buf, int buf_size,
int64_t pts, int64_t dts, int64_t pos)
{
......
/* WARNING: the returned index can be negative */
index = s->parser->parser_parse(s, avctx, (const uint8_t **) poutbuf,
poutbuf_size, buf, buf_size);
av_assert0(index > -0x20000000); // The API does not allow returning AVERROR codes
#define FILL(name) if(s->name > 0 && avctx->name <= 0) avctx->name = s->name
if (avctx->codec_type == AVMEDIA_TYPE_VIDEO) {
FILL(field_order);
}
/* update the file pointer */
if (*poutbuf_size) {
/* fill the data for the current frame */
s->frame_offset = s->next_frame_offset;
/* offset of the next frame */
// s->next_frame_offset = s->cur_offset + index;
//video frame don't plus index
if (avctx->codec_type == AVMEDIA_TYPE_VIDEO) {
s->next_frame_offset = s->cur_offset;
}else{
s->next_frame_offset = s->cur_offset + index;
}
s->fetch_timestamp = 1;
}
if (index < 0)
index = 0;
s->cur_offset += index;
return index;
}
4、去掉parser_parse的寻找帧起始码
av_parser_parse2调用到parser_parse方法，而我们这里使用的是h264解码，所以在libavcodec模块的h264_parser.c有一个结构体ff_h264_parser，把h264_parse赋值给parser_parse：
AVCodecParser ff_h264_parser = {
.codec_ids = { AV_CODEC_ID_H264 },
.priv_data_size = sizeof(H264ParseContext),
.parser_init = init,
.parser_parse = h264_parse,
.parser_close = h264_close,
.split = h264_split,
};
现在直播卖货系统需要h264_parser.c文件的h264_parse方法，去掉寻找下一帧起始码作为当前帧结束符的过程：
static int h264_parse(AVCodecParserContext *s,
AVCodecContext *avctx,
const uint8_t **poutbuf, int *poutbuf_size,
const uint8_t *buf, int buf_size)
{
......
if (s->flags & PARSER_FLAG_COMPLETE_FRAMES) {
next = buf_size;
} else {
//TODO:don't use next frame start code, modify by xufulong
// next = h264_find_frame_end(p, buf, buf_size, avctx);
if (ff_combine_frame(pc, next, &buf, &buf_size) < 0) {
*poutbuf = NULL;
*poutbuf_size = 0;
return buf_size;
}
/* if (next < 0 && next != END_NOT_FOUND) {
av_assert1(pc->last_index + next >= 0);
h264_find_frame_end(p, &pc->buffer[pc->last_index + next], -next, avctx); // update state
}*/
}
......
}
5、修改parser.c的组帧方法
h264_parse又调用parser.c的ff_combine_frame组帧方法，直播卖货系统在这里把mark替换起始码作为帧结束符：
external int mark_flag;//引用全局变量
int ff_combine_frame(ParseContext *pc, int next,const uint8_t **buf, int *buf_size)
{
......
/* copy into buffer end return */
// if (next == END_NOT_FOUND) {
void *new_buffer = av_fast_realloc(pc->buffer, &pc->buffer_size,
*buf_size + pc->index +
AV_INPUT_BUFFER_PADDING_SIZE);
if (!new_buffer) {
pc->index = 0;
return AVERROR(ENOMEM);
}
pc->buffer = new_buffer;
memcpy(&pc->buffer[pc->index], *buf, *buf_size);
pc->index += *buf_size;
// return -1;
if(!mark_flag)
return -1;
next = 0;
// }
......
}
经过以上修改，局域网用电脑推送1080P、30fps的视频流，Android设备拉流解码播放，直播卖货系统整体延时可优化至130ms左右。而手机推流，延时可达到86ms。
