一：产品概述
WT8089-SF1Wi-Fi 模块是启明云端基于Espressif 公司的ESP8089芯片研发的。
模块具有接口简易、功耗低、大功率传输数据等特点。WT8089-SF1 模块支持标准的IEEE802.11 b/g/n 协议。
硬件上，开发者只需要通过 SPI/SDIO 接口或者中央处理器 AHB 桥接口，即可与外部的 MCU进行通信。
模块支持节能 VOLP在睡眠/唤醒模式之间快速切换、配合低功率操作的自适应无线偏置、前端信号的处理功能、故障排除和无线店系统共存特性为消除蜂窝/蓝牙/802.11 干扰等。
二：产品特性
1.支持标准的 IEEE802.11 b/g/n 协议
2.支持 Wi-Fi Direct(P2P)、Miracast、SoftAP
3.内置 TR 开关、balun、LNA、功率放大器和网络匹配
4.内置 PLL、稳压器和电源管理组件
5.802.11b模式下最大+19dBm 的输出功率
6.漏电电流小于 10uA
7.具备 SDIO2.0、SPI 接口
8.STBC、1x1 MIMO、2x1MIMO
9.A-MPDU、A-MSDU 的帧聚合和 0.4us 的保护间隔
10.22ms之内唤醒、连接并传输数据包
11.待机功耗小于 1.0mW(DTIM3)
三： 模块广泛应用于家庭自动化、家庭安防、智能家电、配饰与遥控器、无人机OTT 盒子、工业互联网等领域。

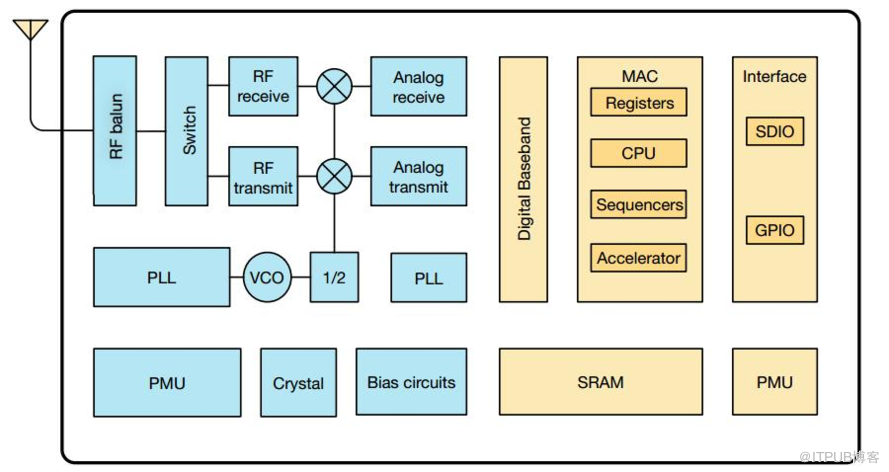

四： 功能框架

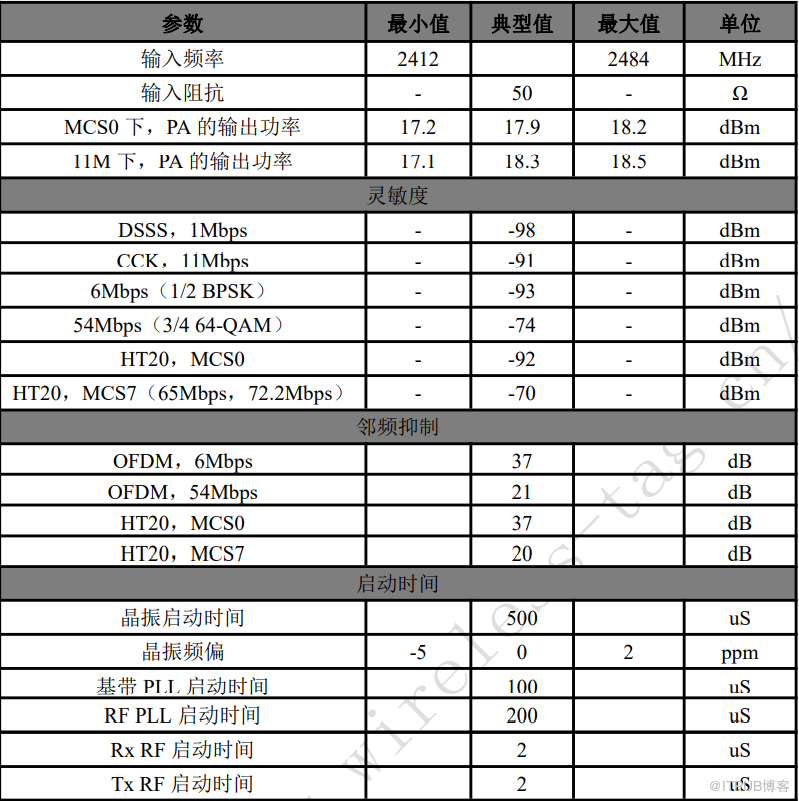

模组射频参数以上参数均在常温，模块电压为 3.3V 时测试所得，详细参数如上图。

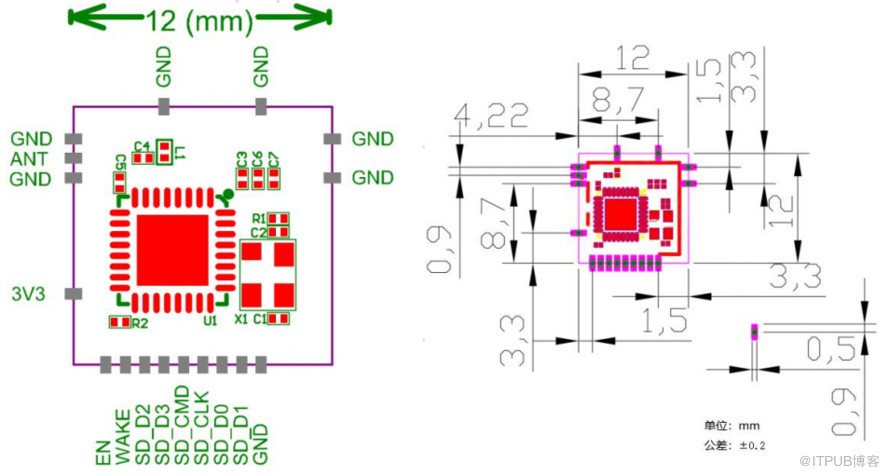

八：模组尺寸图

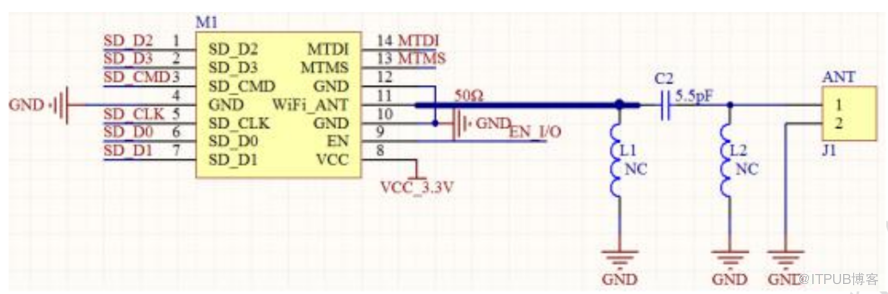

九：WIFI模块典型电路连接
