之前有介绍CentOS下LVS负载均衡的简单实践,是基于LVS负载均衡NAT模型

下面介绍LVS负载均衡DR模型的简单实践

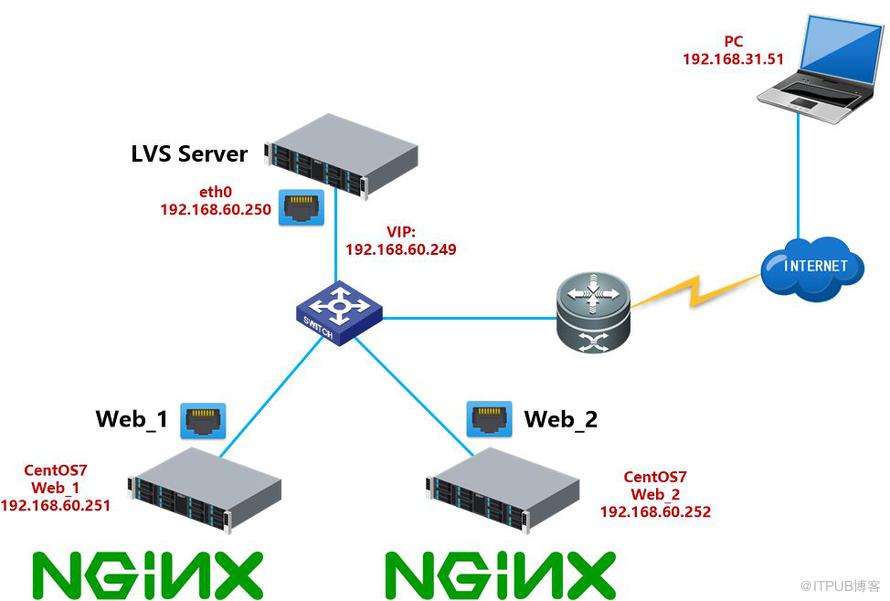

环境准备如下：

WebServer1：192.168.60.251 部署nginx web服务

WebServer2：192.168.60.252 部署nginx web服务

LVS服务器(也称为DR) eth0 192.168.60.250

VIP:192.168.60.249

WebServer安装ngnix，搭建web服务的步骤省略，可参考之前文章CentOS下安装Nginx的操作步骤

1、LVS服务器上yum安装ipvsadm

yum install ipvsadm -y

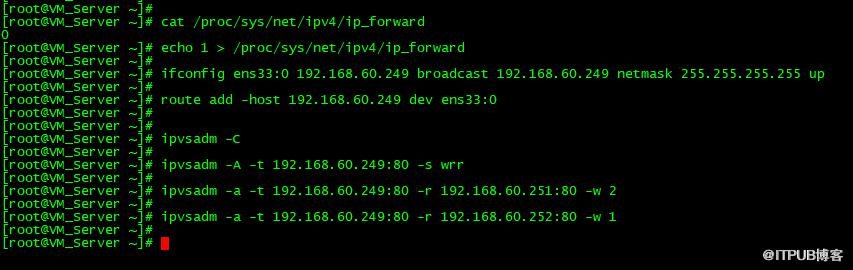

2、LVS服务器配置LVS负载均衡

cat /proc/sys/net/ipv4/ip_forward

echo 1 > /proc/sys/net/ipv4/ip_forward

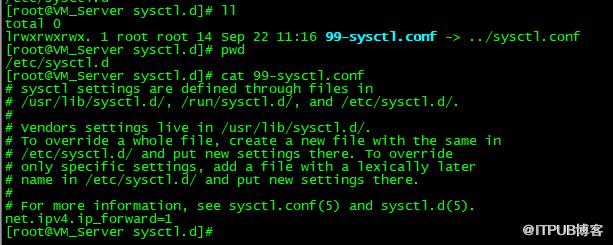

CentOS7若要永久修改，在/etc/sysctl.d/99-sysctl.conf文件中进行编辑修改

ifconfig ens33:0 192.168.60.249 broadcast 192.168.60.249 netmask 255.255.255.255 up

route add -host 192.168.60.249 dev ens33:0

ipvsadm -C

ipvsadm -A -t 192.168.60.249:80 -s wrr

ipvsadm -a -t 192.168.60.249:80 -r 192.168.60.251:80 -w 2

ipvsadm -a -t 192.168.60.249:80 -r 192.168.60.252:80 -w 1

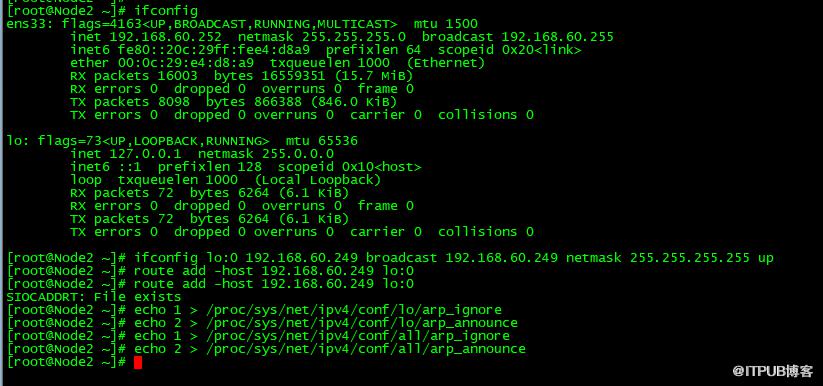

3、在两台realserver服务器分别执行如下配置

ifconfig lo:0 192.168.60.249 broadcast 192.168.60.249 netmask 255.255.255.255 up

route add -host 192.168.60.249 lo:0

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

4、接下来验证效果web访问VIP

http://192.168.60.249

按照wrr加权轮询算法，2:1，也就是说3次访问，访问命中192.168.60.252两次，192.168.60.251一次

但是发现web页面一直刷新一直都显示是一个站点

5、其实可以使用curl命令进行验证

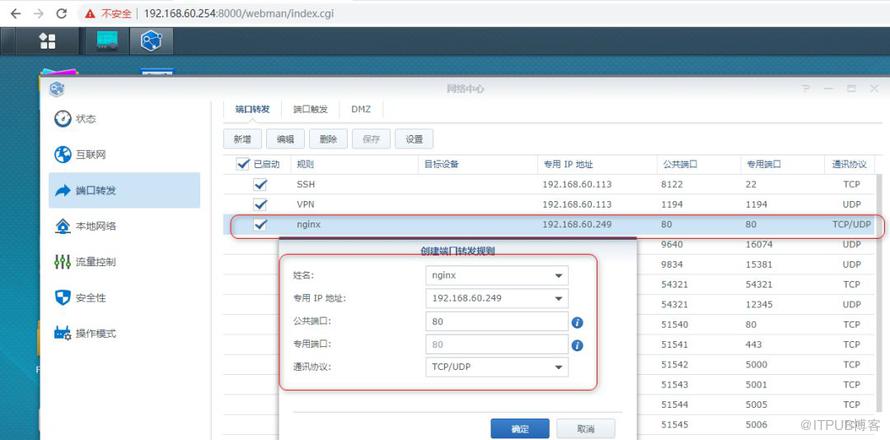

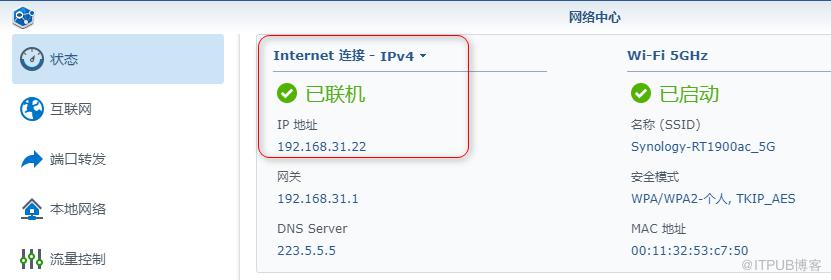

将VIP:192.168.60.249 Port 80映射到路由器WAN口192.168.31.22 也就是外网192.168.31.22:80

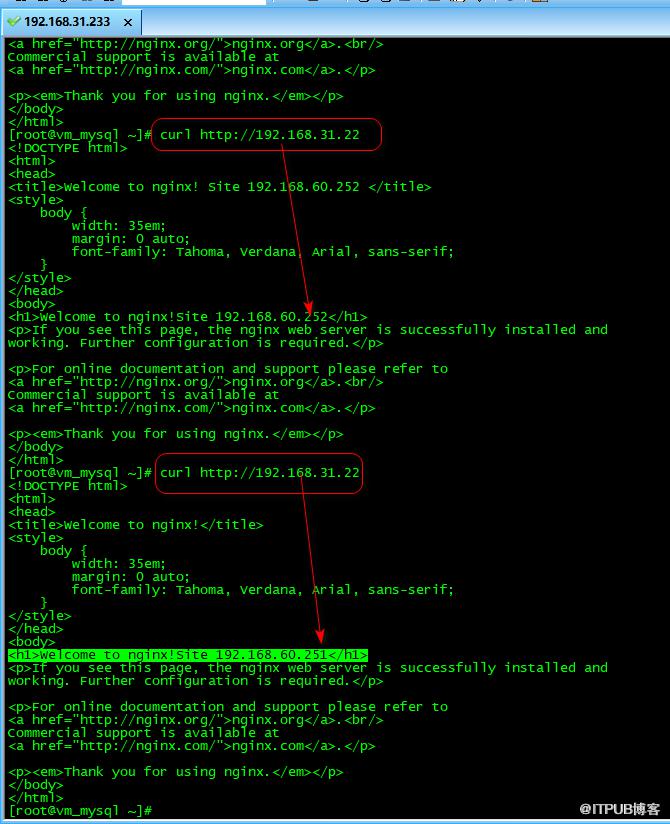

curl http://192.168.31.22可以验证出权重2:1是生效的
