01 对象图概念

对象图是表示在某一时刻一组对象以及它们之间关系的图形。

对于复杂的数据结构，有时候很难对其进行抽象成类表达之间的关系，一般就会使用对象图。

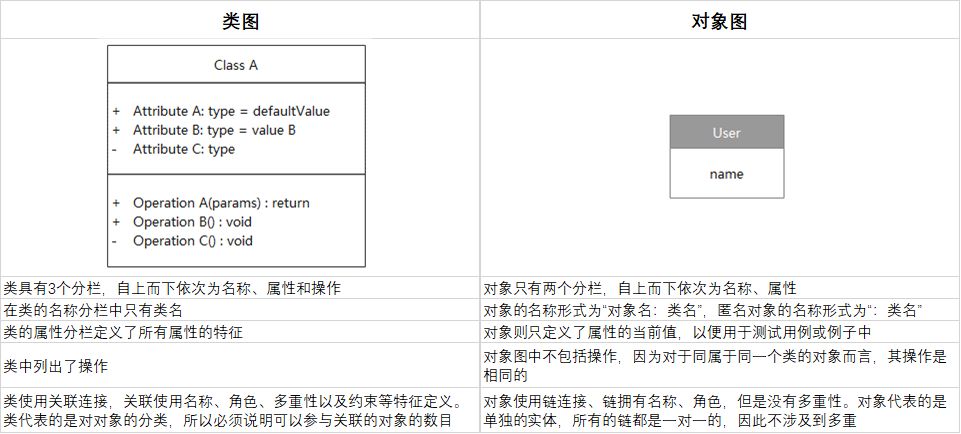

说到对象图，就不得不提到UML的另一种图形——类图，两者几乎使用一套完全相同的标识。不同在于对象图显示类的多个对象实例，而不是实际的类。一个对象图是类图的一个实例。由于对象存在生命周期，因此对象图只能在系统某一时间段存在（这一点从定义上也不难看出）。

关于两者的异同，之前专栏有过详细分析，这里就不赘述了，有需要的可以移步查看

02 对象图的组成元素

对象图中的建模元素主要有对象和链。

对象是类的实例，是一个封装了状态和行为的实体。对象通过其类型、名称和状态区别于其他对象而存在。

对象名：在矩形框的顶端显示。类型：具体的类目状态：由对象的所有属性以及运行时的当前值组成。表示法：在对象名后跟一个冒号加上类型名，并且使用下划线与类进行区分。

链是类之间的关联关系的实例，是两个或多个对象之间的独立连接。因此，链在对象图中的作用类似于关联关系在类图中的作用。

在对象图中，链同样使用一根实线段来表示。

链主要用来导航。链一端的一个对象可以得到另一位置上的一个或一组对象，然后向其发送消息。

03 对象图实例

以上实例来自
亿图图示模板社区，附上传送门▼

>>>
UML对象图 - 在线模板社区

对象图的建模过程如下（以亿图图示绘制为例）：

1）确定好对象及对象状态，可以参照相应的类图；

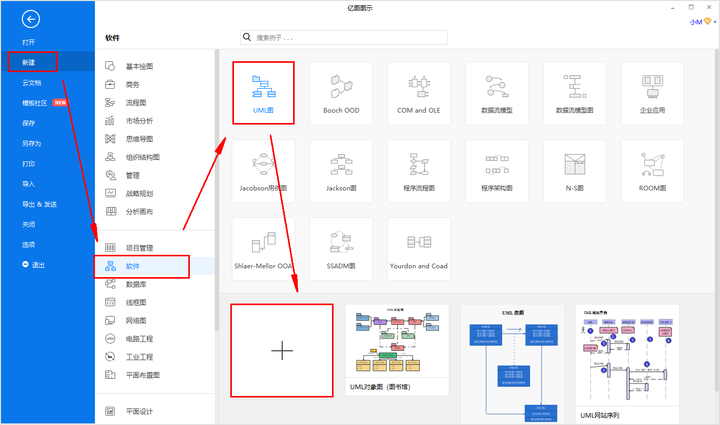

打开亿图图示，依次选择“新建>软件>UML图>+”，新建一张空白画布，画布左侧会自动出现绘制UML所需的符号，选择合适的对象符号，然后拖拽至画布上即可；

2）建立链（即确定类间的关系），如依赖、泛化、关联和实现；

其实就是连线，选中其中一个对象图形，其边框上会显示蓝边的空心圆，确定连接点后则会变成红色实心圆点，连接起来非常方便。

3）针对交互在某特定时刻各对象的状态，使用对象图为这些对象建模；

4）建模时，系统分析师要根据建模的目标，绘制对象的关键状态和关键对象之间的连接关系。
