1 案例

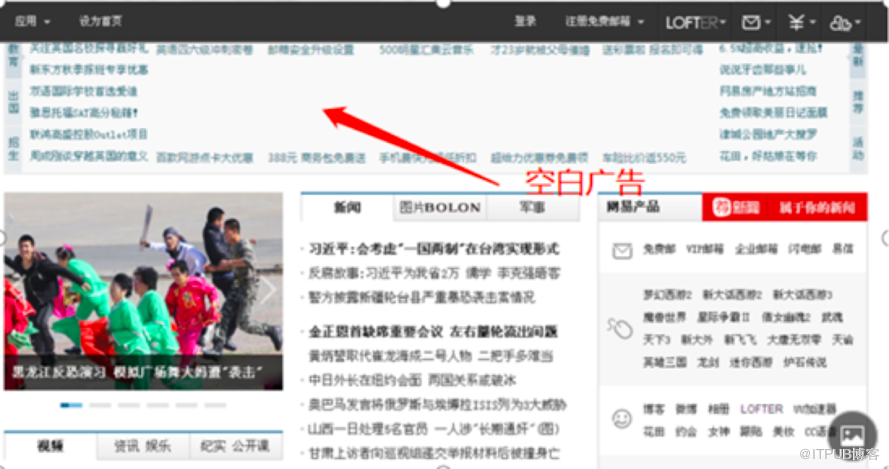

有一天，广告业务人员反馈，部分广告位显示空白，如下图所示。

作为开发，想不明白为什么广告位显示空白，而且是选择性空白。于是登入服务器查看广告曝光日志，结果显示所有广告位都有广告。那到底是什么原因导致空白广告呢?

运维也来帮助找原因。运维领导站在后面指挥着运维小兵(紧张压力大，手还发抖)，仔细查了半小时，没有发现问题。同时另一个有着抓包分析经验的运维人员也过来帮忙，决定进行抓包，希望能从抓包文件里面捕获到线索。

广告业务人员首先发现广告显示有问题，担心是自己的操作失误导致了问题，所以非常希望能够知道问题的原因。

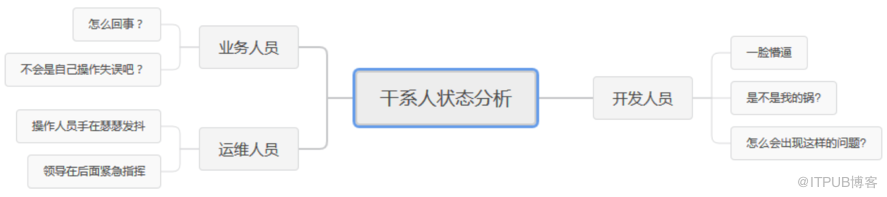

这三种人的状态分析如下图：

最终通过抓包分析，发现问题是由网关网卡MTU配置不当导致(“广告位空白显示的罪魁祸首：MTU不一致”会有介绍)。

当出现TCP相关问题的时候，抓包分析对于开发、运维、DBA、测试、前端都很重要。

2 哪些场景需要抓包分析?

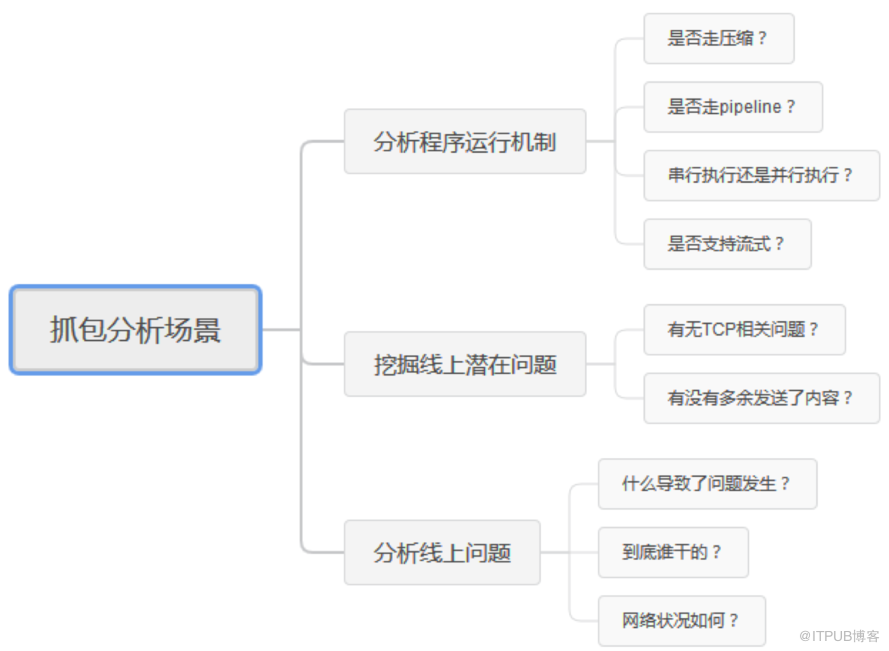

TCP/IP是互联网应用的基础。作为互联网老兵，我总结出如下场景需要抓包分析：

第一种场景是分析程序运行机制。开发Cetus(数据库中间件，代理MySQL数据库的软件)的过程中，经常需要去分析竞争对手产品的特性，这样有助于自身产品的不断进化，但竞争对手产品(如商业软件数据库中间件OneProxy)未必是开源的，这个时候抓包分析就显得极其重要。通过抓包分析，我们可以研究OneProxy在分布式场景下， SQL是如何代理给多个后端的，以及OneProxy有没有实现流式传输。

第二种场景是挖掘线上潜在问题。例如，开发广告投放系统的时候，利用流量复制工具TCPCopy复制线上广告流量到测试系统，通过抓包查看自己开发的广告投放系统有没有异常的TCP状态，如大量CLOSE_WAIT状态(忘记关闭连接导致的连接泄漏)。开发Cetus的时候，利用TCPCopy复制线上MySQL流量到Cetus测试系统，查看Cetus中间件有没有发送不必要的SQL语句给后端，一旦发现了，就可以及时纠正问题，达到不断优化Cetus的目的。

第三种场景是线上出问题了，利用抓包来捕获问题的线索。例如Cetus部署到阿里云环境，开发遇到了性能慢的问题。通过抓包分析，发现是网络抖动导致应用程序报大量慢日志。

总的来说，抓包分析不仅用于帮助解决问题，而且也可以用于分析软件运行的机制，如没有源代码的软件。有一种说法：“不会抓包分析，如同医生不会使用听诊器“。面对TCP相关问题，如果不会抓包分析，你很难去分析和解决问题。

3 如何抓包?

抓包的好处是可以保留问题的现场，方便后续判断。

那怎么抓包呢?

有了抓包工具，抓包其实很简单。

tcpdump和wireshark是目前最流行的两个抓包工具。

1)tcpdump抓包

tcpdump在Linux服务器领域普遍被采用。对于开发/运维/dba/测试来说，tcpdump抓包主要用如下命令就能解决工作中95%的抓包问题：

tcpdump -i any tcp and port xxx -s yyy -w zzz.pcap -v

参数解释如下：

-i any 从所有网卡设备上抓包

tcp 抓取TCP类型的数据包

and “与”的意思

port xxx 捕获端口为xxx的应用数据包

-s yyy 设置抓包大小为yyy大小，一般在60～1500范围，视情况而定

-w zzz.pcap 抓包数据存放到zzz.pcap，pcap后缀名方便wireshark识别

-v 设置实时显示抓包状况

如果想捕获web 80端口的数据包，命令如下：

tcpdump -i any tcp and port 80 -s 1500 -w web.pcap -v

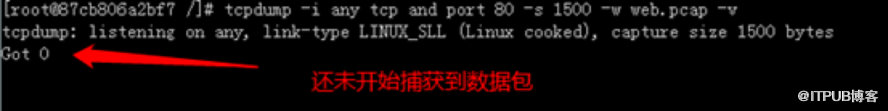

输入命令，按回车键就开始抓包，如下图。

这里Got为0，代表还没有捕获到任何数据包。

我们执行telnet访问来试验tcpdump的抓包情况。

telnet命令格式是：telnet ip地址 服务端口

执行“telnet 172.17.0.2 80”，即访问172.17.0.2机器的80服务，结果显示Connection refused，代表连接请求被拒绝。

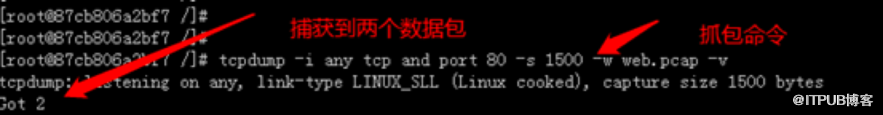

这时tcpdump实时显示已经捕获到2个数据包。

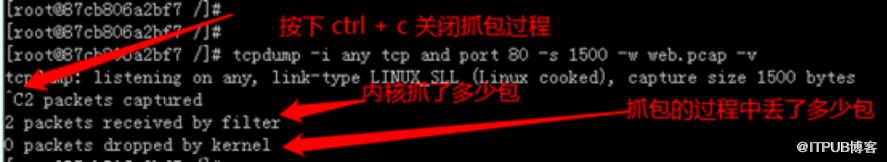

如果要停止抓包，按ctrl +c就可以终止抓包过程，这时tcpdump命令显示内核捕获到了多少个数据包，tcpdump抓到了多少个数据包，丢了多少个数据包，通过这些数据可以判断出抓包的情况。

下图给出一个例子，“2 packets captured”代表捕获了2个数据包;“2 packets received by filter”代表从内核的过滤器里面接收到2个数据包;“0 packets dropped by kernel”代表没有丢包，一般压力不大的场景不会丢包。

抓包的时候需要注意如下事项：

1. 抓包文件不能过大

如果线上压力很大，可利用-c参数限制每一个抓包文件抓取的数据包数量。

2. 设置-s参数大小要合理

除非特殊情况需要，一般设置尽量小。越小，越不容易丢包。分析TCP/IP底层协议，一般只需-s 60即可;分析应用协议短请求，一般设置-s 500即可;分析应用协议大请求或者大响应，需设置-s 1500或者更大;如果是为了TCPCopy回放抓包文件，那就设置最大-s 65535或者-s 0。

3. 最好抓完整TCP交互的数据包

因为连接建立的时候会初始化参数，捕获连接建立过程可以更好地分析问题;如果是为了TCPCopy回放(只需访问服务器的流量)，把port改成dst port以降低抓包文件大小。

4. 复杂问题可能需要在多个地方同时进行抓包

例如，同时在客户端和服务器抓包，确认是否被途中的防火墙干扰了。

如果需要进一步研究tcpdump高级功能，请参考官方文档：

http://www.tcpdump.org/

2)wireshark抓包

Wireshark是当今主流的网络协议分析软件，不仅可以截获各种网络数据包，而且能够对数据包进行协议分析。

在windows环境下我们演示如何利用wireshark工具抓包。

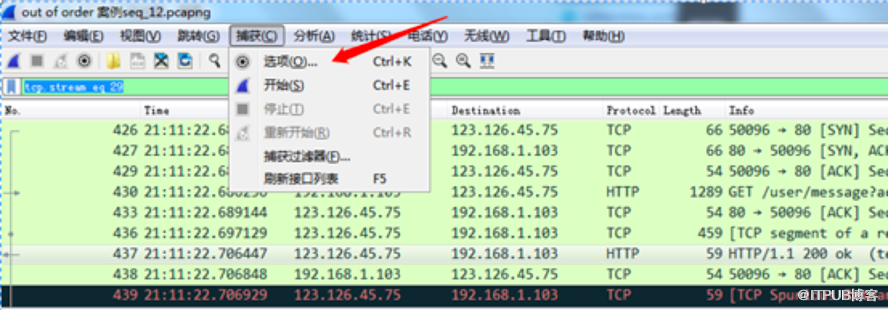

打开wireshark，点击“捕获”菜单，如下图：

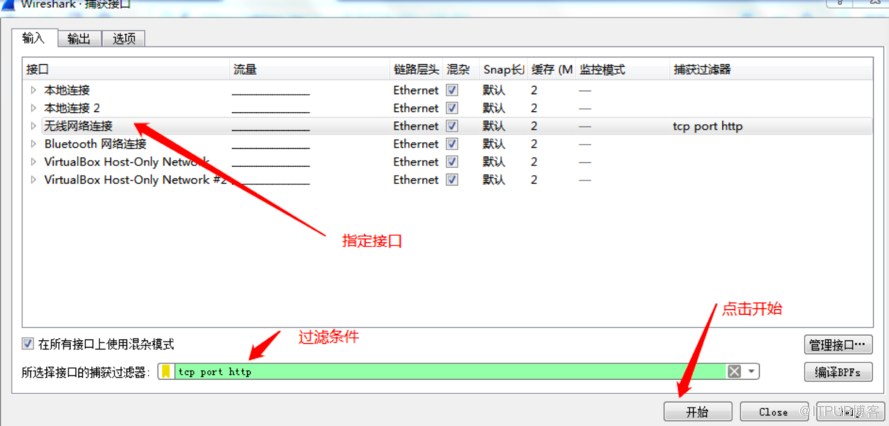

点击"选项"，会显示如下的对话框：

在这里选择需要抓包的接口，如选择"无线网络连接";在接口的捕获过滤器(类似于tcpdump的过滤条件)中，填写上“tcp port http”，即捕获http的数据包;点击开始，wireshark就开始抓包了。

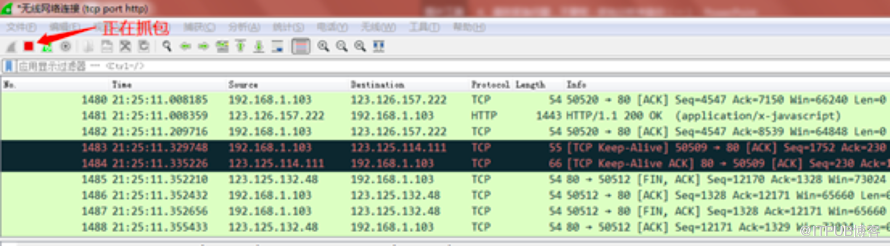

如上图，红色方框显示正在抓包，如果要停止抓包，点击红色方框就能停止抓包过程。

虽然原理差不多，个人推荐在Linux环境下利用tcpdump抓包，因为它更加高效。

4 Wireshark抓包分析基础

在进行具体的抓包分析之前，先讲解常用的wireshark操作。

4.1)注意文件格式

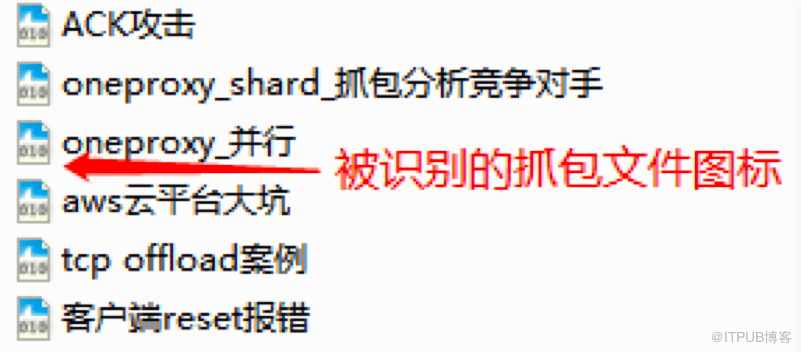

不管是tcpdump抓包还是wireshark抓包，保存文件的后缀名最好为pcap，这样就能被wireshark自动识别为抓包文件。例如下图文件都是pcap结尾，自动就被wireshark识别为pcap抓包文件。

打开这些pcap文件的时候就会以抓包数据文件的格式来解析，如果格式不符合pcap格式，那么打开的时候就会报错。

4.2)分析TCP会话

打开pcap文件后，最常用的操作是跟踪某一个TCP连接会话，查看TCP是如何交互的。在大量抓包数据中，不同TCP会话往往是不相干的，所以只分析有问题的TCP会话，对于找出问题的原因是非常有帮助的。

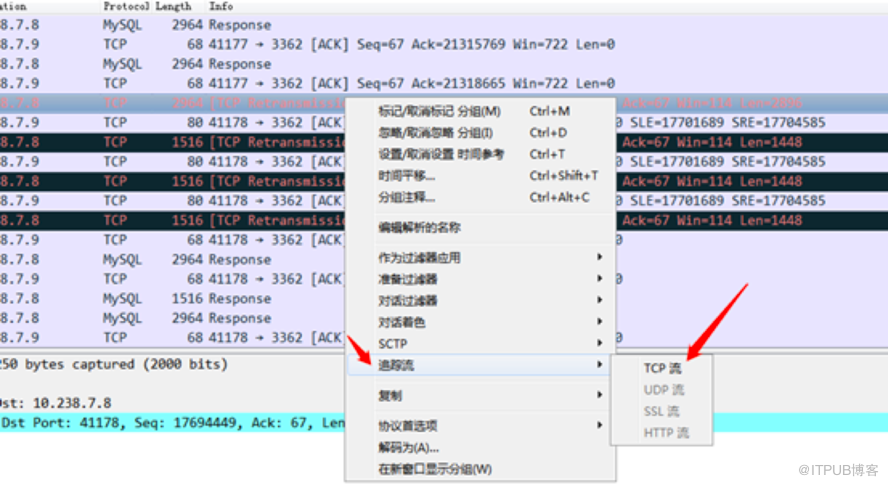

下图展示了如何利用wireshark命令跟踪某一个TCP会话。在某一行点击右键，弹出如下菜单栏，再点击追踪流，弹出子菜单，其中就有TCP流，点击就可以查看这一行对应的TCP流。

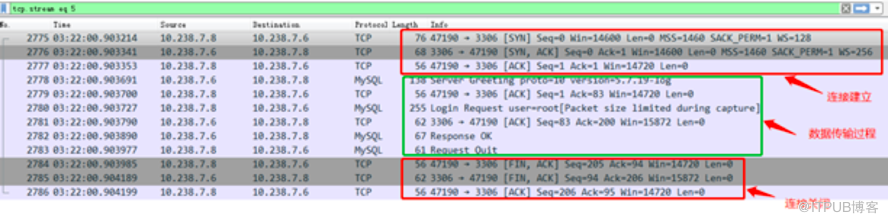

下图是跟踪第五个会话(从0开始算)的情况，可以看出整个TCP会话的过程，分别为：TCP建立连接、TCP传输数据和TCP连接关闭。TCP连接是通过三次握手建立的，也即图中三个数据包组成的，缺一不可。在三次握手过程中，会初始化相关参数，如图中的第一个数据包中的WS = 128，代表客户端的窗口扩大选项window scale为128，而第二个数据包中WS = 256，代表服务器端的窗口扩大选项window scale为256，这个参数对于判断对方接收窗口大小非常关键;TCP传输数据包括传输数据内容的数据包和ack确认数据包，而ack确认数据包对于可靠传输至关重要;连接关闭一般是四次挥手，图中把第二次和第三次合并了，所以只有三个数据包，这样做的目的是可以提升网络传输的效率。具体关闭连接参考“深入浅出连接关闭“，连接关闭的多样性远远不是四次挥手所能表达的。

4.3)尽量分析完整的TCP会话

抓包分析的时候，尽量分析完整的TCP会话，因为TCP会话不完整，有时候会导致误判。

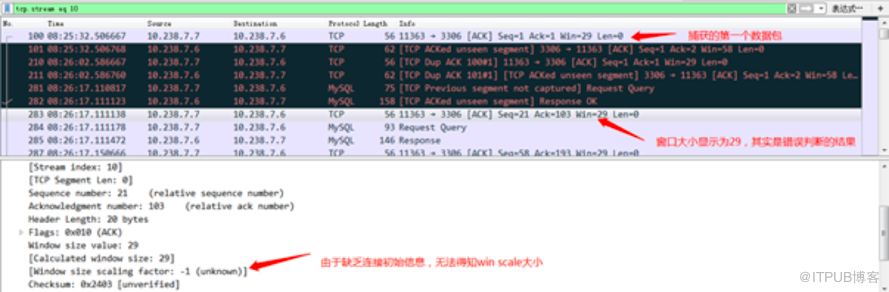

上图由于没有捕获到连接建立过程，导致没有捕获到初始窗口扩大选项(window scale)参数大小，而Wireshark给用户显示的时候，却显示没有错误提示的win=29。不熟悉抓包分析的用户，会误以为对方窗口大小是29，从而可能导致后续判断失误。

这时查看Window size scaling factor(参考上图最下面的箭头)，如果是-1，说明上面的win值29是不靠谱的。

4.4)利用时间差信息

利用时间差信息，可以充分挖掘很多隐含的信息。

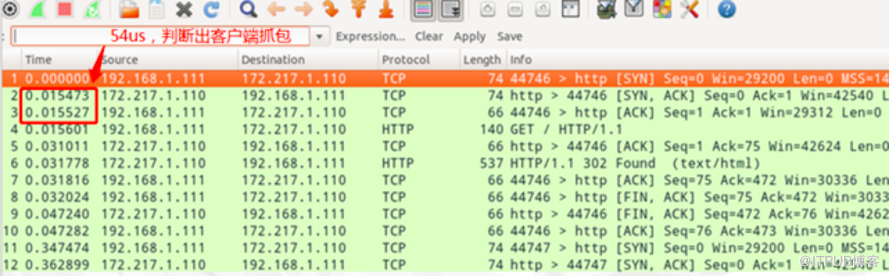

从上图可以看出三次握手过程中，第一次握手数据包(第一个数据包)和第二次握手数据包(第二个数据包)相差0.015473秒，而第三次握手数据包(第三个数据包)和第二次握手数据包(第二个数据包)时间相差只有54微秒，时间间隔的倍数=0.015473/0.000054=286倍左右。

假设是客户端抓包，收到第二次握手数据包后TCP会很快发送第三次握手数据包，这个时间差一般是非常短的，几十微秒，跟上面符合，因此可以判断出这是客户端抓包。

假设是服务器抓包，从收到第一次握手数据包，到发送第二次握手数据包，经过了15毫秒，这个时间差有点大，而发送完第二次握手数据包到接收到客户端的第三次握手数据包，却只花了54微秒，因此这个假设是不符合经验常识的。

4.5)常用wireshark过滤条件

利用wireshark，往往需要找出含有某些信息的数据包，这时过滤功能就显得尤为重要。例如查找是否含有某一个特定类型的SQL语句，这时该怎么做呢?

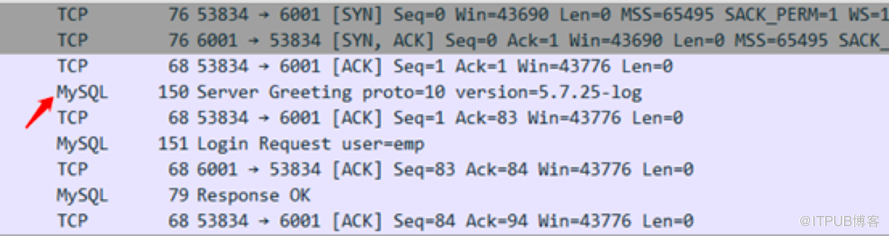

首先我们需要知道数据包内容是什么协议的数据包，下图是MySQL数据包，端口是6001。由于wireshark事先不知道6001端口的数据包是什么协议的数据包，所以解析的时候是根据默认的X11协议去解析数据包，但这是不对的。因此，我们需要去设定数据包的协议。

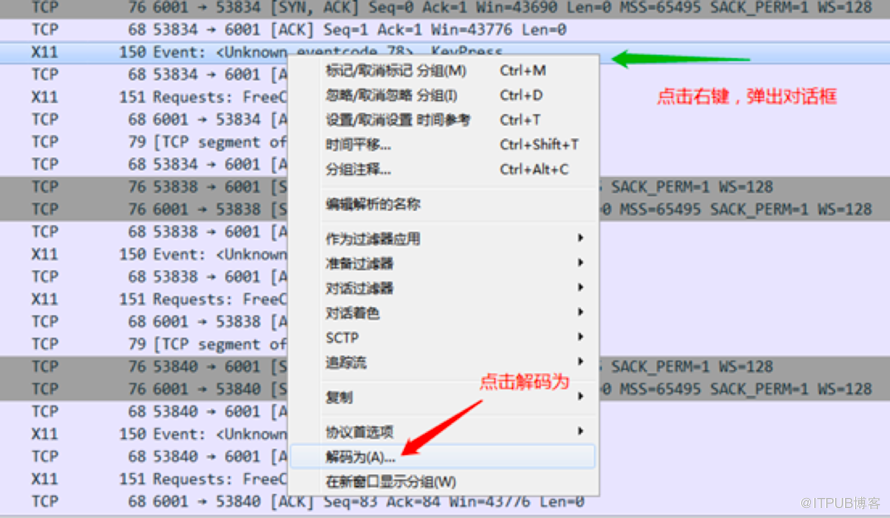

根据下图提示打开“解码为”对话框

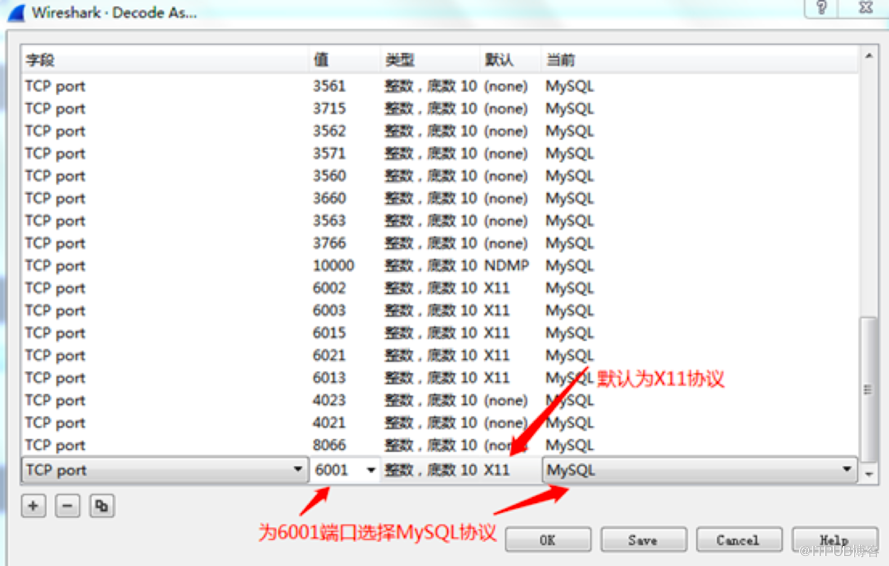

打开了“解码为”对话框，再根据下图提示操作：

点击Save。设置完成后，6001端口的数据包，将会采用MySQL协议来解析。

下图显示了刚刚被X11协议错误解析的数据包在设置MySQL协议后，已经被正确解析为MySQL协议的数据包内容。

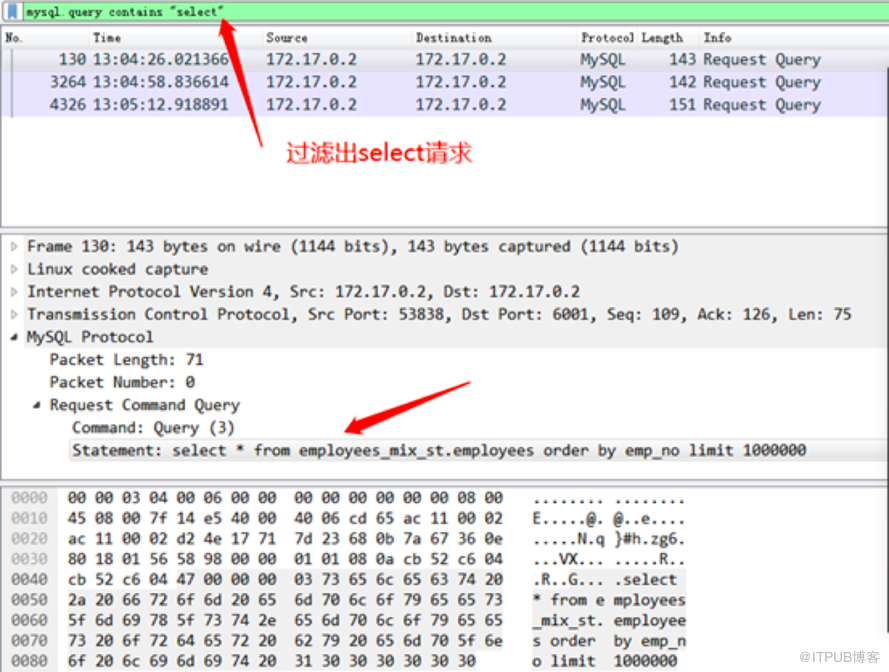

数据包被正确解析后，采用MySQL的过滤条件来过滤SQL语句。如下图，采用“mysql.query contains "select"”过滤出含有“select”的三个数据包。值得注意的是，这里的过滤条件只能应用于MySQL协议，不同的应用层协议需要使用不同的应用层过滤条件。

为分析应用层数据内容，tcpdump抓包的时候， -s参数设置不能过小，否则，上述过滤条件就不会起作用，从而容易引起误判(例如以为没有此类SQL语句)。

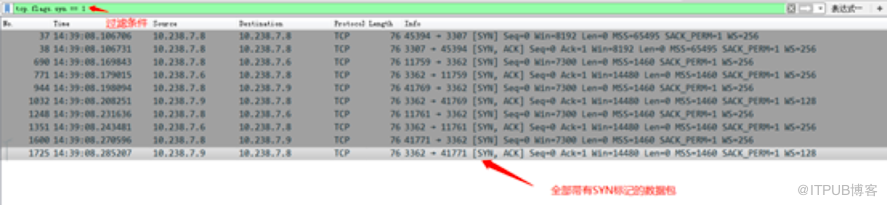

利用TCP参数，还可以查询TCP层指定内容的数据包，比如“tcp.flags.syn == 1”，就能过滤出含有syn标志位的数据包，而这个syn标志位，代表着正在进行三次握手。

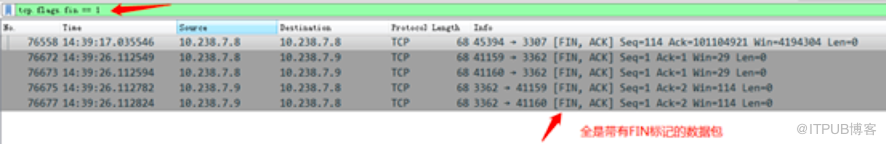

“tcp.flags.fin == 1”可以过滤出含有fin = 1标志位的数据包，而fin标志位，代表着正在进行连接关闭的操作。

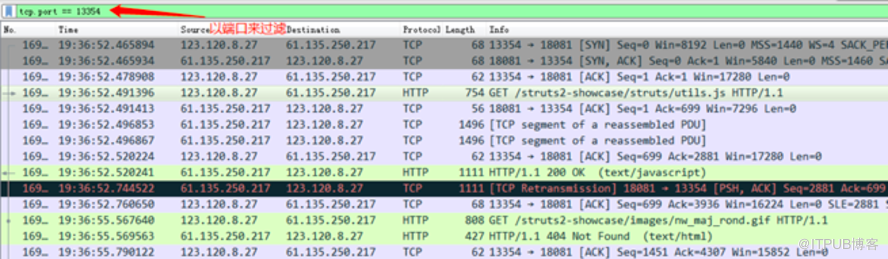

我们还可以利用tcp.port作为过滤条件。例如，下图的“tcp.port == 13354”，可以过滤出端口为13354的数据包。

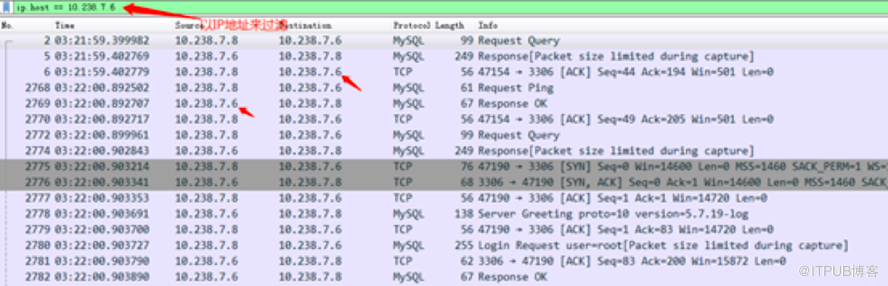

我们不仅可以利用TCP信息来过滤数据包，还可以利用IP信息来过滤数据包。下图中，“ip.host == 10.238.7.6”可以过滤出含有IP地址为10.238.7.6的数据包。

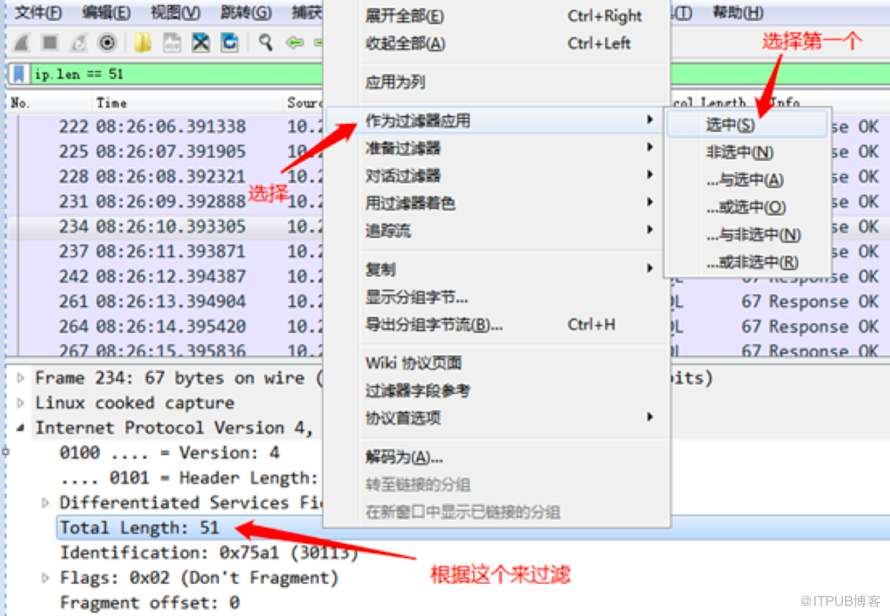

我们还可以直接选择某些内容作为过滤条件的方法，比如下图利用IP层的“total length： 51”作为过滤条件，wireshark自动转变成ip.len == 51来过滤出IP数据包长度为51的数据包。

4.6)传说中的三板斧

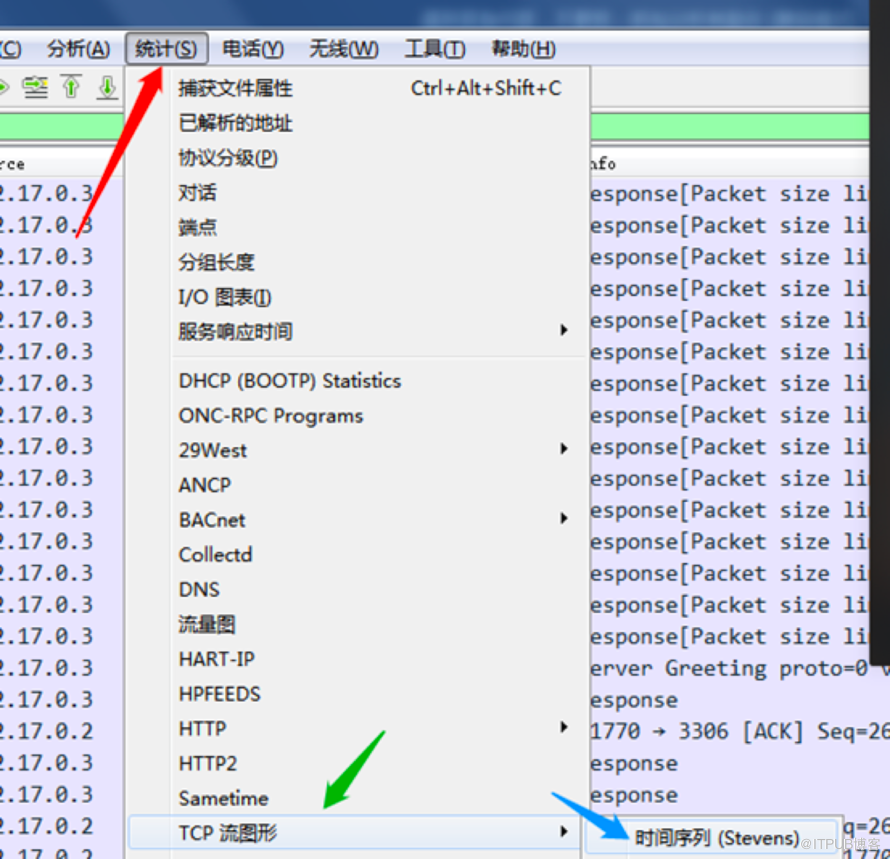

三板斧的第一个是“时间序列”查看。当我们想分析整个会话传输的过程时，可以利用“统计”菜单下的“TCP流图形”的 “时间序列”来查看整个会话过程(参考下图)。

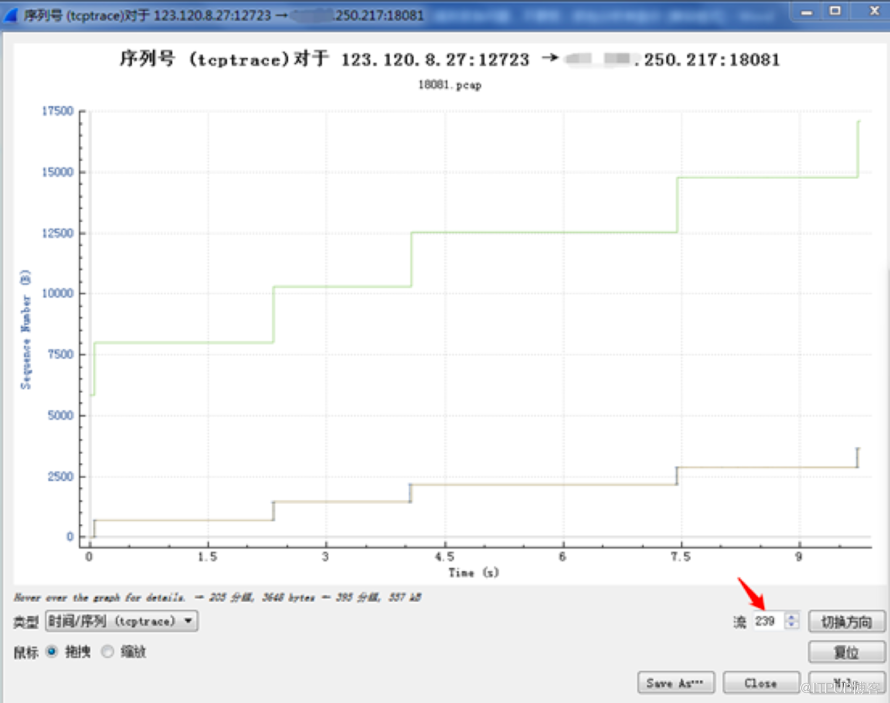

下图展示了TCP流239的传输情况。图中的横坐标是时间，纵坐标为传输的数据量。数据传输集中在几个时间点。因此，在这几个时间点，数据量传输量大，接近竖线;而其它时间点，数据传输空闲，所以是水平线。此分析图可以帮助我们分析TCP会话的整体传输过程。

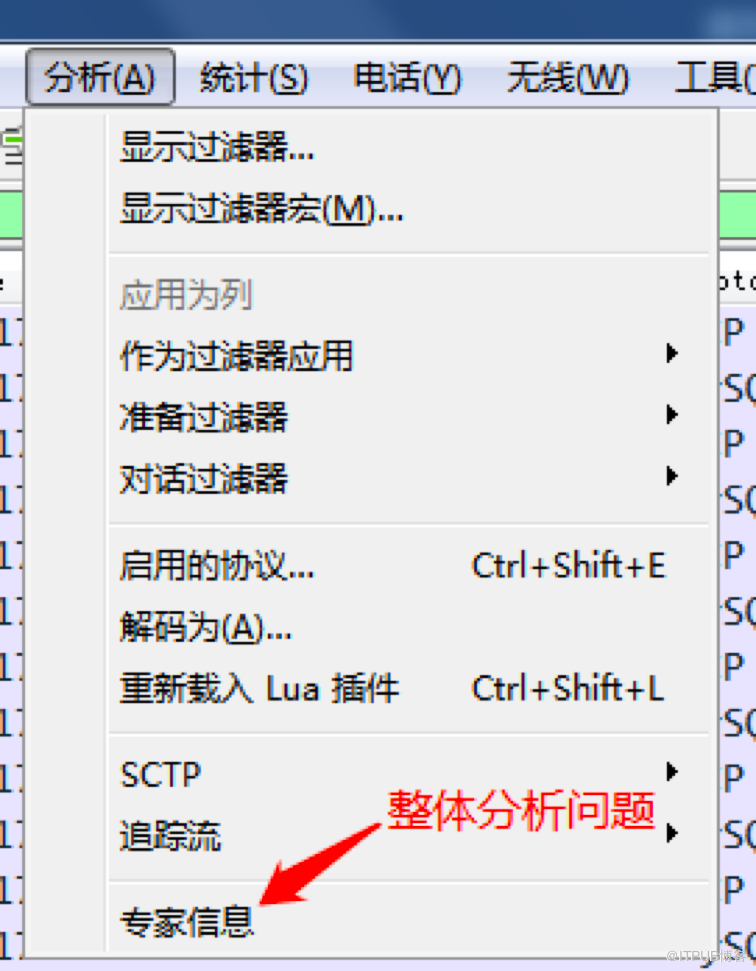

三把斧另外一个值得关注的是分析栏目中的专家信息，具体操作如下图。

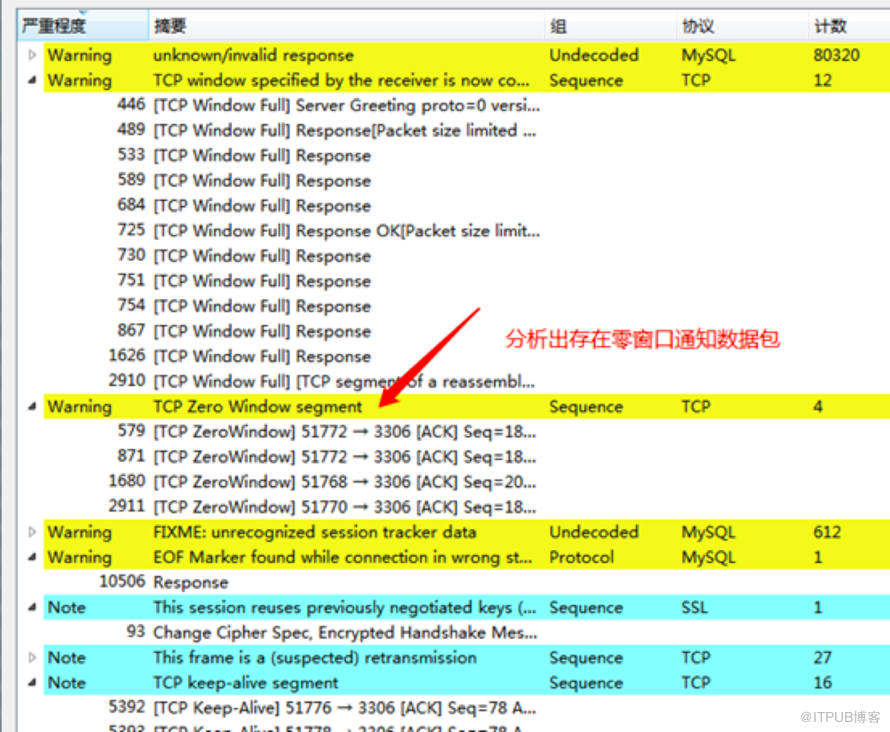

通过点击专家信息，可以统计出一些可疑的问题，如下图。

不过这些问题也不能全信，毕竟网络状况复杂。可能你们会感到疑惑：专家信息，为什么不能相信呢?

个人总结原因如下：

1. 协议没有更新，解析错误导致的误判

2. 抓包过程中丢包导致的误判

3. 未抓全整个TCP会话导致的误判

4. 协议匹配错误导致的误判

5. Wireshark自身程序的误判

5 抓包分析简单信息推理

5.1)判断哪一端抓包案例

抓包一般可以在如下的地方抓包:

1. 客户端

2. 服务器端

3. 中途设备

如果是客户端抓包，那么客户端的TCP对服务器端的ack确认分为两种情况

1. 快速ack确认，因为只需要经过本机器的TCP/IP协议栈，就可以返回，消耗的时间一般最多只有几十微秒

2. TCP ack延迟确认，这时延迟大概是200毫秒左右，适合于外网应用分析判断

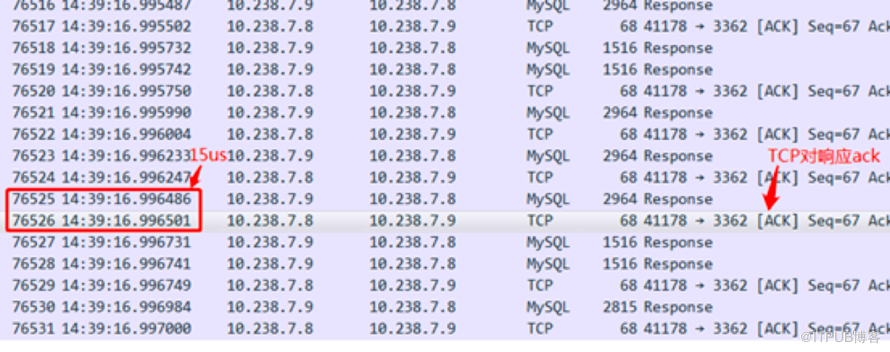

以下图中的TCP会话为例。对于矩形框中的两个TCP数据包，第一个是服务器的响应数据包，第二个是对response的ack确认数据包。计算出这个时间差为15微秒(16.996501-16.996486=0.000015s)，这么短的往返时间，只可能是从客户端抓的数据包：因为从网卡接收数据包到TCP回复ack数据包，再到网卡，一般也就几十微秒(除非延迟确认)，而传递数据包给服务器端，往往至少是几百微秒，所以判断的时候更倾向于是从客户端抓包。

下面是服务器抓包的案例，我们看看服务器端抓包的时间差有什么规律。

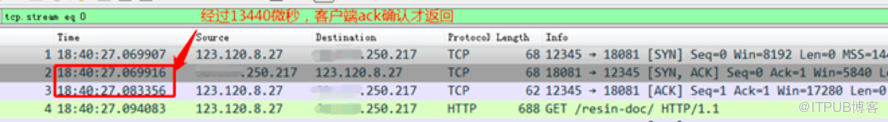

上图中250.217是服务器，前面是三次握手过程。三次握手过程不涉及应用层，是在TCP层完成的，协议处理速度都很快(不会产生延迟确认)。当服务器端收到第一次握手数据包，仅仅过了9微秒，服务器就发送了第二次握手数据包(SYN+ACK数据包)给客户端，而客户端的第三次握手数据包(ACK数据包)过了13440微秒，也即0.01344秒才返回。

如果第二次握手与第一次握手时间间隔非常短(几微秒或几十微秒)，可以判断为服务器端抓包。

下图给出在中途设备抓包的一个案例：

上图中，第一次握手和第二次握手相差2毫秒，而第二次握手和第三次握手相差1毫秒，不符合客户端或服务器端的时间差规律。因此，数据包可能在中途设备抓取，如路由器或交换机。

5.2)判断哪一端发生了问题

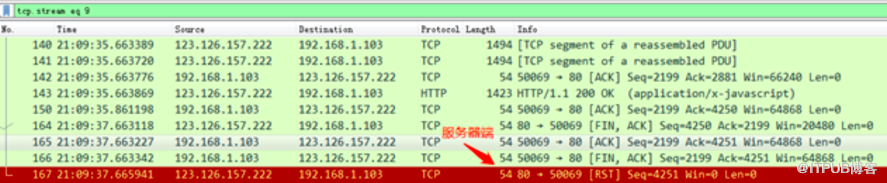

上图展示了从客户端角度看，服务器端web 80端口发来了reset数据包，客户端本身并没有任何TCP会话异常的问题，这样就排除了客户端的问题。因此，我们缩小了问题的范围。

5.3)判断TCP哪个环节出的问题

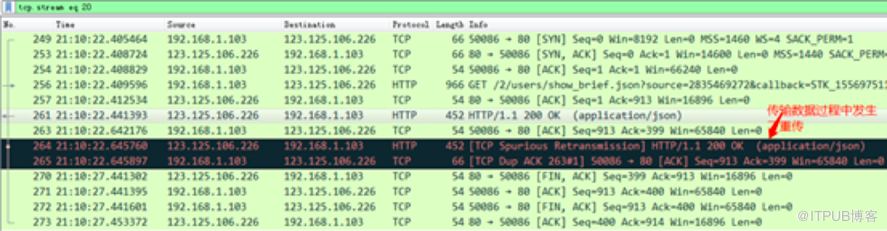

上图展示了在数据传输过程中发生了数据包重传(客户端延迟确认导致服务器误判)，这样问题的范围限制在了数据传输方面。

6 抓包分析之TCP分析

TCP分析主要包括如下方面：

1. TCP流量控制分析

2. TCP拥塞控制分析

3. TCP性能分析

4. TCP灵异事件分析

这里简要讲述这方面的内容，后续课程会讲更加详细的内容。

6.1)TCP流量控制分析

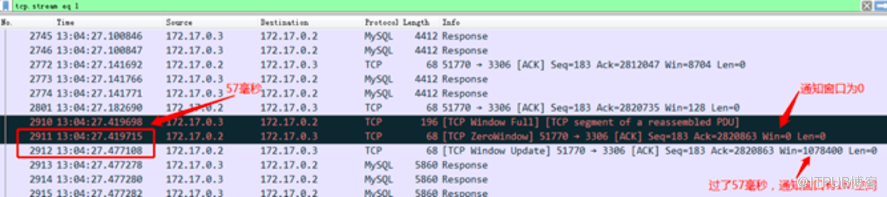

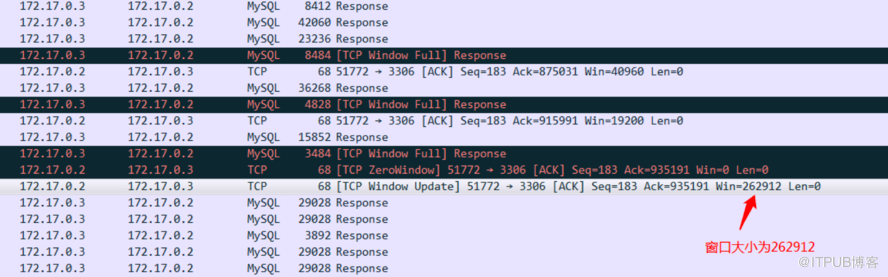

上图内网环境下，客户端访问MySQL服务器，请求返回大结果集响应，导致客户端TCP来不及接收数据，于是通知服务器端接收窗口win=0。当客户端应用接收了数据以后，再次通知服务器端，客户端TCP接收窗口已经有1078400字节的空间，服务器TCP于是可以继续发送后续数据。

6.2)TCP拥塞控制分析

网络传输不仅有窗口限制，而且还有网络拥塞算法的限制。

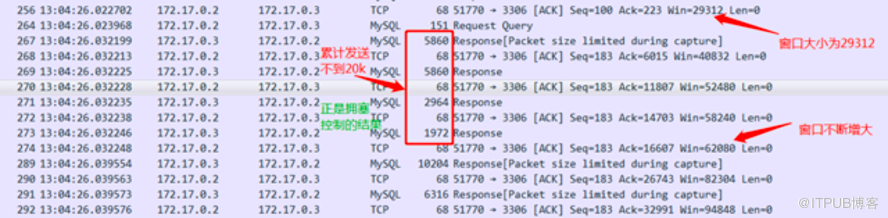

下图展示了拥塞控制算法是如何发挥作用的。

图中序号264发送请求到服务器MySQL之前，客户端窗口大小为29312字节，后续MySQL发送了若干响应数据包，中间还夹杂着客户端的TCP ack确认，即使是左边的矩形框中的数据包内容加起来也不足20k，还没有到29312字节，win窗口大小已经变为62080字节大小，不但没有缩小，反而增大了。为什么服务器端TCP没有按照窗口大小传输数据呢?这是因为网络拥塞控制算法在发挥作用，限制了传输速度。

当然如果MySQL上面的TCP(注意是在内网环境)，刚开始发送数据激进一点，可以提升MySQL的传输数据的速度。

6.3) TCP性能分析

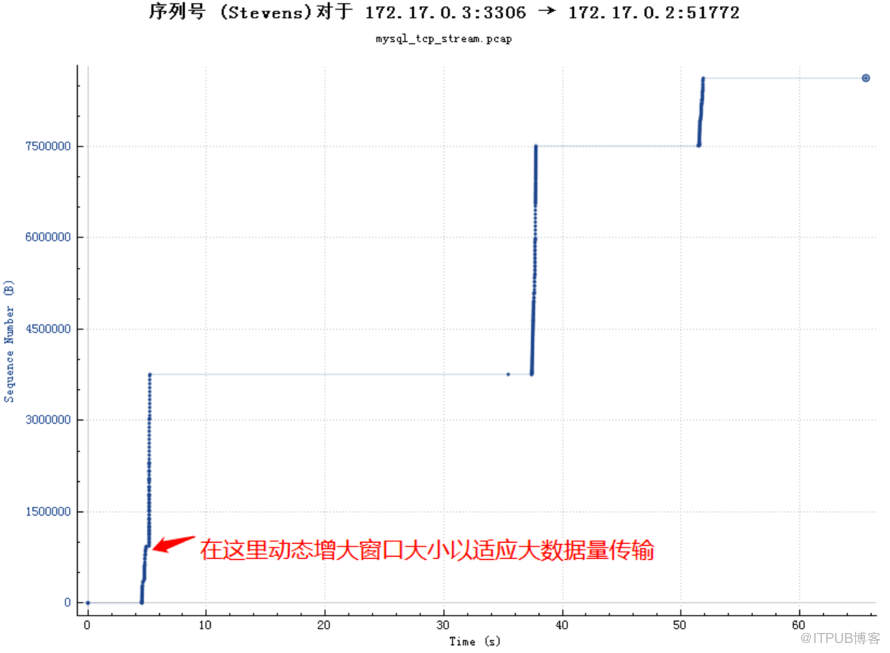

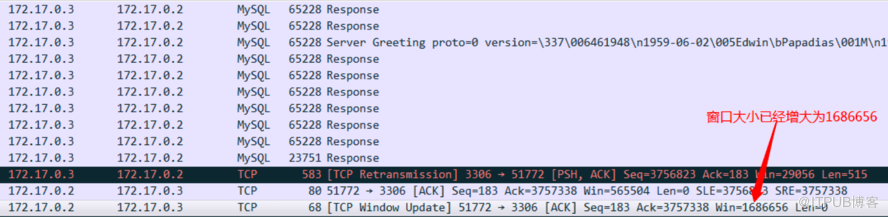

上图展示了TCP传输过程中的性能问题。数据传输主要发生在三个阶段，最初接收窗口较小(见下图1)导致窗口满，线条相对比较曲折，而后TCP动态增加了接收窗口大小(见下图2)，从此TCP接收数据就没有再报窗口满，从上图也可以看出后续线条也比较直。

图1

图2

6.4) TCP灵异问题分析

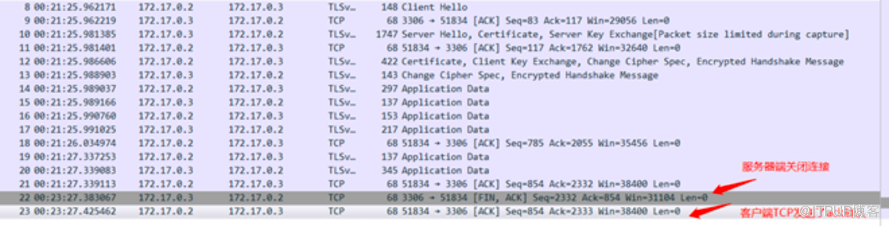

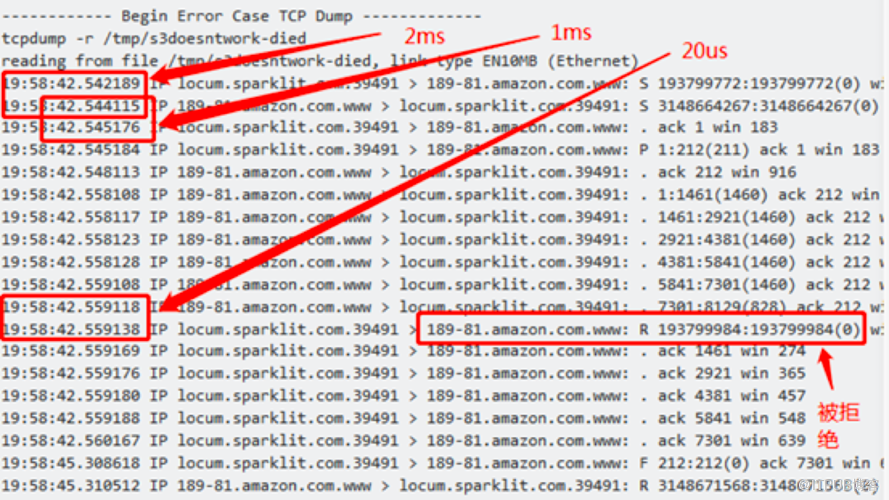

之前根据时间差信息判断出了抓包是在中途设备进行的，而且中途设备在收到服务器端请求响应的最后一个数据包(时间为19：58：42.559118)后， 短时间(20微秒)就发送了Reset数据包给服务器端，从而关闭了服务器端的TCP连接，而客户端连接却还活着。由于客户端不知道服务器端连接已经被关闭，还继续发送ack确认数据包给服务器，最终造成了用户困扰。

7 建立TCP反馈跟应用程序的关联

下面通过两个案例讲述TCP反馈跟应用程序的关联：

7.1)服务不可用与reset数据包的关系

下图给出一个实际的案例：

从用户的描述来看，用户怀疑到了防火墙或者云主机上边的安全策略导致了问题。用户之所以这样怀疑的原因可能如下：

1. 本地localhost能够访问

此处用户没有描述出来，但用户知道

2. 远程无法访问，但能够ping通

在用户看来网络没有问题

3. 没有理解Reset数据包的隐含信息

4. 没有关注客户端提示Connection refused

用户可能认为refused是安全策略干的事情

用户带给我们如下困惑：

1. 用户描述不准确

telnet ip是客户端telnet服务器端，从上面看好像是服务器端telnet客户端

2. 用户会主观加上判断

判断是安全策略，会起到一定的错误引导

3. 用户会遗漏信息

刚开始没有给出本地可以访问的信息

解决用户问题，应该采用不能全信的态度，如果描述都准确，大部分场合都会朝着正确的方向走，但如果描述不准确或者某一个理解不对，就会往错误的方向走，这样离解决问题的距离越来越远。

客户端TCP接收到Reset数据包，会给上层应用报Connection refused，而telnet 远程ip地址 端口号报Connection refused，意味着远程ip地址的端口服务不存在，可以去服务器上面利用netstat –nlp查看IP地址的端口应用是否存在，需要注意的是不能只看端口，还需要看IP地址是否匹配。最终发现用户只开启了localhost的监听，意味着只有本地才能访问服务，远程无法访问。

我们模拟这样的场景：

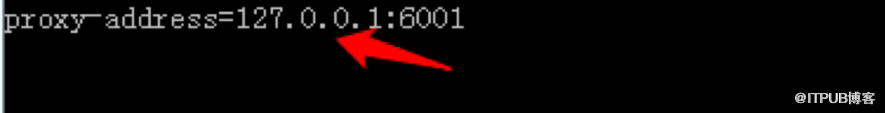

上述只监听127.0.0.1的地址，利用netstat –nlp查看如下：

我们开启抓包：

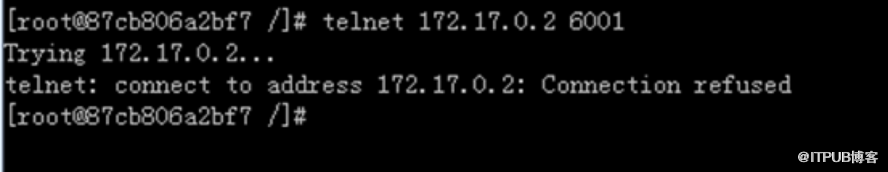

远程访问此服务(远程不能利用127.0.0.1地址访问，因为这是本地回路地址)

完美复现了用户的问题。

在建立连接的时候，建立TCP reset跟应用服务不可用的关系，对问题解决是非常重要的。

7.2)连接不关闭与close_wait的关系

当连接一直不关闭，TCP层会提示什么信息给我们呢?

我们可以演示这一场景：

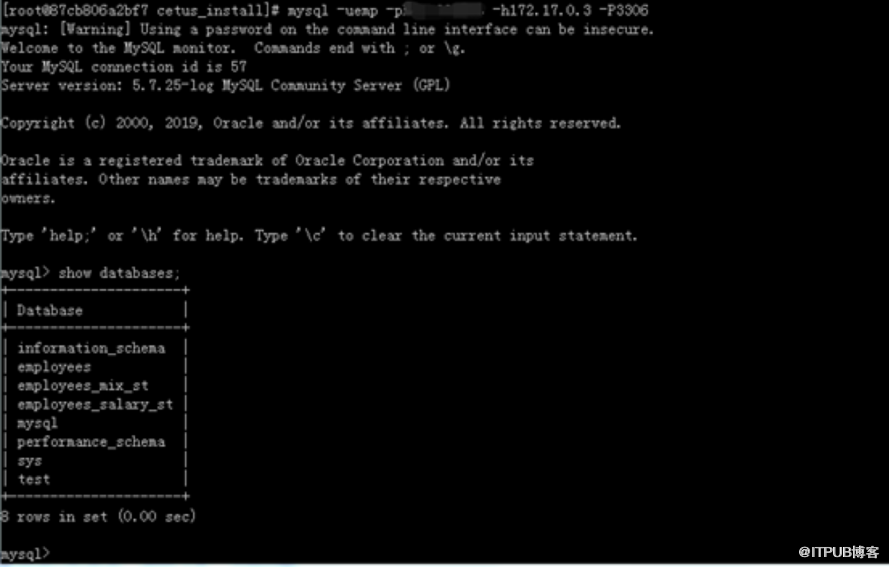

利用MySQL终端登入MySQL服务器，然后一直不操作，然后在MySQL端将interactive_timeout设置为30秒。由于MySQL客户端一直不操作，MySQL就会关闭这个连接，抓包显示如下：

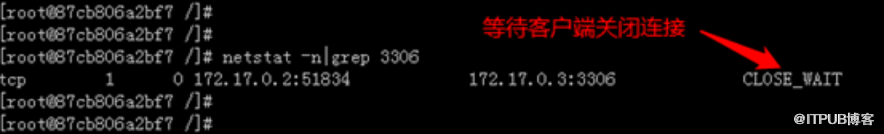

客户端TCP层对MySQL的关闭数据包进行了确认，但TCP没有去关闭连接，这是因为关闭连接的操作是应用层去做的，这个时候需要等应用层的MySQL客户端主动去关闭连接。由于一直不操作，在客户端利用netstat命令查看(如下图)，这个连接的TCP状态变为CLOSE_WAIT了。

这意味着客户端没有关闭连接，导致客户端的TCP状态为CLOSE_WAIT状态。如果很多客户端都没有关闭连接，就会积累很多的CLOSE_WAIT状态，从而可能会导致系统服务不可用。

CLOSE_WAIT状态还会引发一系列诡异的问题，后续课程会详细介绍这方面的内容。

8.分析应用层协议数据

应用层数据分析，需要wireshark具有解析相应协议的能力，而大部分常用协议，wireshark都具备，比如我们常用的HTTP协议，MySQL协议等等。

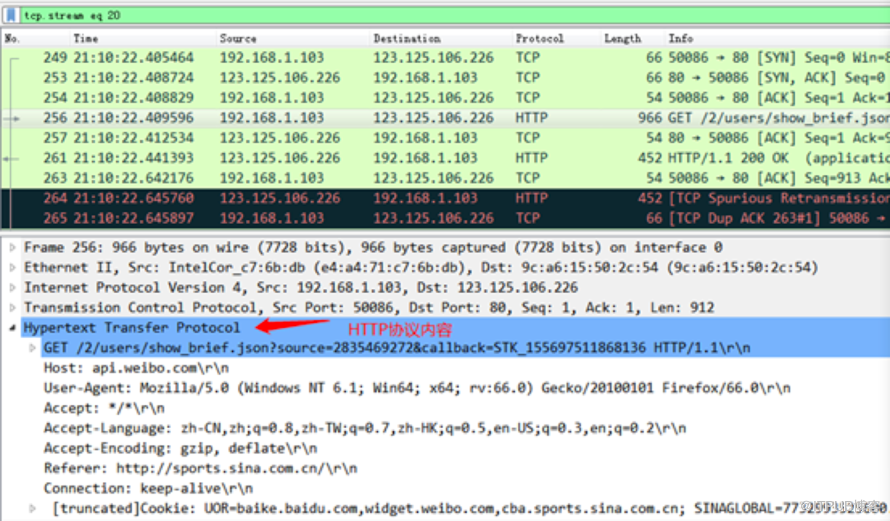

下图展示了wireshark是如何解析HTTP协议的，这对于查明HTTP协议的问题是很有帮助的，否则如果不能解析，只能查看二进制数据去查明问题。

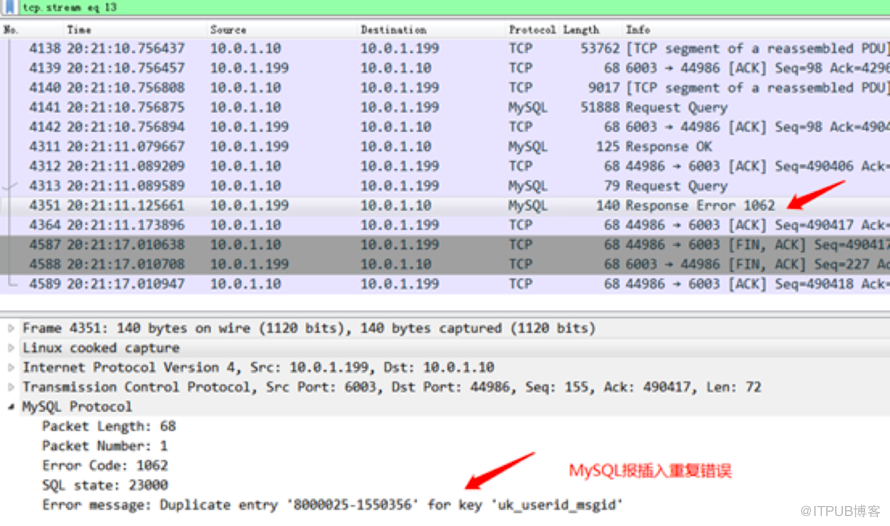

下图展示了wireshark解析MySQL的场景，MySQL返回错误(1062)。通过下面信息，wireshark解析出了问题的具体原因(重复插入)。

我们利用wireshark，不仅可以去解析了解应用层协议的内容，而且还能去分析应用层的诡异问题。

举下面一个例子：

用户通过MySQL客户端去执行一个带有注释的SQL(见下图)，注释的内容要求通过数据库中间件去访问master主库，意味着这个命令要去MySQL主库执行，结果用户发现这条SQL去了MySQL从库执行了，跟用户的意图不匹配。

用户想不明白问题的原因。由于不懂数据库中间件的代码，也不懂得抓包分析，解决这个问题变得非常困难。

其实只要会抓包分析，用户就会很容易解开这个谜团。

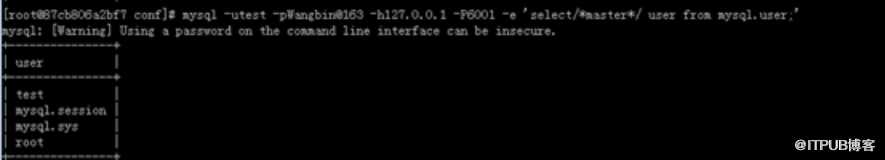

我们复现这一场景，并进行抓包分析：

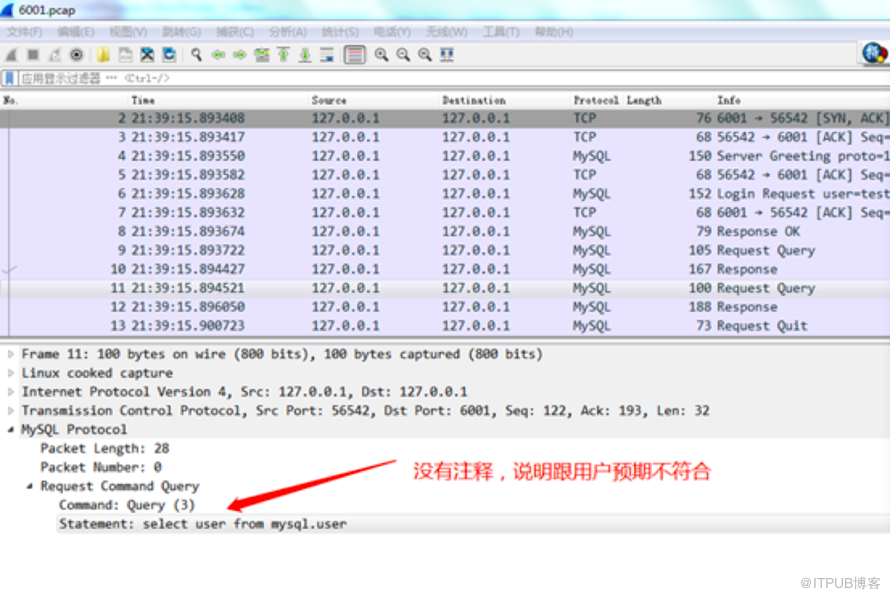

从上图可以看出，发出的SQL根本就没有带有注释/*master*/，而这条SQL是只读请求，根据读写分离原则，读请求是应该去MySQL从库执行，数据库中间件也没有做错，但用户感觉是数据库中间件没有按照他的意思去做，所以这里用户怪错了对象。

分析了抓包文件，指向了问题“MySQL客户端发送请求为什么没有带上注释呢?“，而不是之前用户的问题“为什么数据库中间件没有按照我的意思去做?”。

为什么MySQL没有带上注释，网上一搜索，很快就能得到问题的解，这是因为MySQL要想带上注释，必须加上-c，help解释如下：

再举一个分析应用层协议的例子：

这个案例是为了研究竞争对手商业产品OneProxy的工作原理。既然是商业产品，那就拿不到源代码，因此抓包分析就是一种非常好的分析方法。

我们分析的目的是想查看对于客户端的SQL请求，这个商业产品是如何分发给后端多个数据库的。

客户端发送的SQL如下：

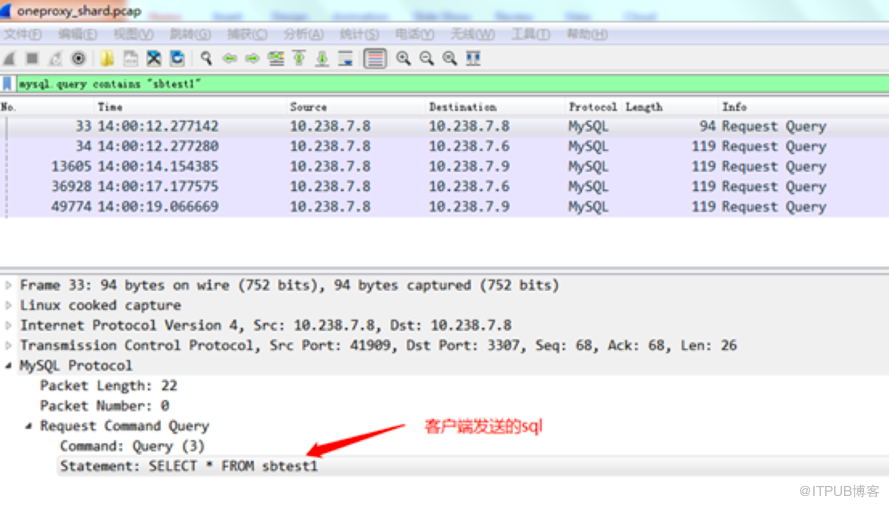

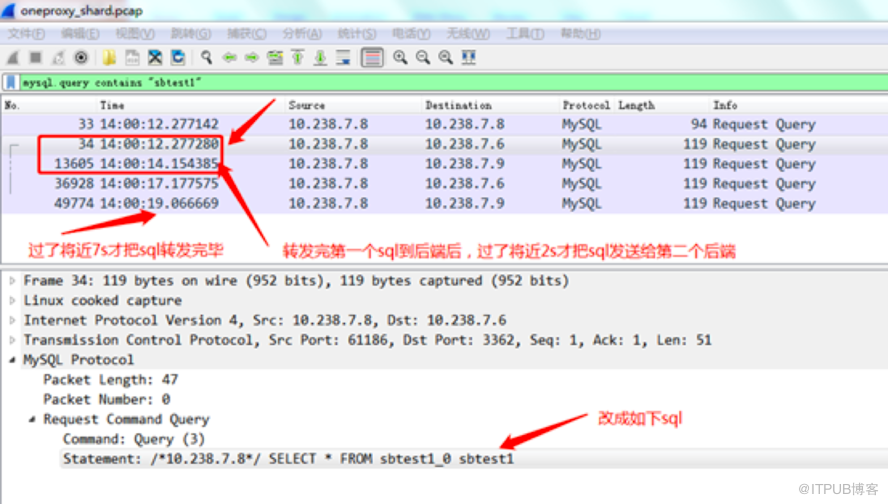

根据下图的信息，来分析一下是如何发送给后端数据库的?

可以看到在14：00：12.277142时间，商业软件OneProxy接收到了用户的SQL，在14：00：12.277280这个时间Oneproxy发送请求给第一个后端数据库;过了2s左右，OneProxy发送给第二个后端数据库;又过了3s左右，发送给第三个后端数据库;最后又过了2s左右发送给了第四个后端数据库。从OneProxy接收到用户SQL请求到把请求都发送出去，过了将近7s，可见这种串行工作方式效率是比较低下的。

OneProxy对免费用户提供了这样一个服务，当然如果想提升性能，需要去购买商业版本，这种做法其实是一种商业策略。

通过抓包分析，我们了解了商业产品OneProxy在免费用户模式下的工作原理，可见抓包分析对于分析一个服务器软件的运行机制是非常有帮助的。

9 总结

本讲简单讲述了如何抓包分析，掌握了本讲的内容可以解决一般TCP相关的问题，但对于解决高难度问题还是不够的，下一讲将讲述数据包是如何穿越各层协议的，这对于提升解决TCP相关问题的能力是非常重要的。
