一、共享资源和锁
共享资源：可被多个进程和会话来访问的资源，因此需要被保护。Oracle中，除了PGA锁内存外，通常都是共享资源。
锁：是数据库用来控制共享资源并发访问的机制，主要为了保护会话层面的一些资源。简单来讲，锁是用来保护和用户相关的资源，如：表、用户、会话等。以TM锁为例，当我们对某个表做DML操作时，需要先获得TM队列锁。与底层锁相比，高级队列锁的实现要复杂很多，高级队列锁和获取和释放速度也没有底层锁快，例如TM锁，如果用户DML操作不去提交，那么锁就不会被释放。

二、队列标识
当多个进程或会话指向一个表进行（或共享资源）操作时，就需要排队，这就是队列的作用。
队列标识：如果有100张表被DML操作，那就会有100个TM锁，为了加以区分，标识的格式是‘队列名（锁名）-ID1-ID2’，第一部分代表锁的类型；中间部分代表锁指向（锁定）的对象号，通常是表名；最后一部分因锁类型的不同而不同；这三部分共同构成了队列锁的队列标识；
如TM-00015b46-00000000，代表是TM队列锁，锁定了00015b46对象（对应dba_objects中的object_name、object_id），这些信息可以在V$LOCK视图中可以查到，对应的是TY-ID1-ID2。
三、资源结构
上面提到，如果数据库有100张表，就要对应100个TM队列锁。但只有具体要操作某张表，才会去建立相关的队列信息，比如会话中update了AA表，就在SGA中建立了相关的TM队列信息，这个称为资源结构

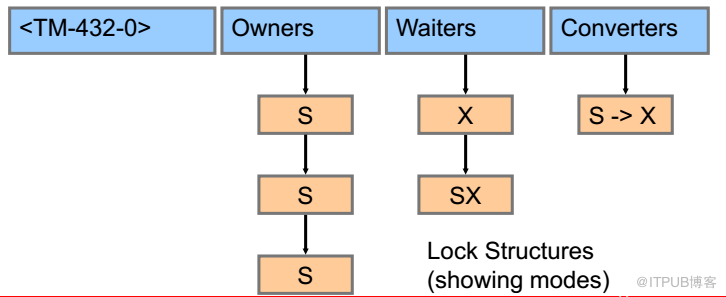

每一个资源结构都分为三部分，持有者队列owners,等待者队列Waiters，转换者队列Converters，如下图：

图中TM-432-0即是队列标识，也可以作为资源结构标识。
每一个所有者、等待者和转换者都会有一个锁结构，这是一个链表，由会话，锁模式等信息构成的，具体描述了以什么会话什么模式获得此资源结构
1.持有者队列owners：会话已经获得锁；
2.等待者队列Waiters：会话正在等待锁；
3.转换者队列Converters：会话已获得锁，但锁有冲突，需要等待转换锁模式

四、队列资源池和锁池
池：池是计算机经常用到的术语，指一块固定大小的内存。在SGA里与锁相关的内存区有两块，分别称为队列资源池和锁池。
所有资源结构组成一个资源表，资源表（队列资源池？）和资源结构上的锁池都被分配在SGA中。可以以v$resource_limit中看到队列资源结构池的数量的限制和使用情况：
SQL> select * from v$resource_limit where resource_name = 'enqueue_resources';
RESOURCE_NAME CURRENT_UTILIZATION MAX_UTILIZATION INITIAL_ALLOCATION LIMIT_VALUE
------------------------------ ------------------- --------------- ---------------------------------------- ----------------------------------------
enqueue_resources 21 52 1328 UNLIMITED
可以看到，当前使用了21个资源结构，最多时使用了21个资源结构，初始化参数中分配了1328个资源结构。最多使用是UNLIMITED，表示没有限制。
每个队列条目在池中字占了很少的信息，其中主要包括队列资源名，持有者队列owners，等待者队列Waiters，转换者队列Converters等信息，在队列资源池中，只记录了这三种队列的头地址，而一个队列上真正的锁信息是记录在锁池上的。例如，两个会话修改了同一表的不同行，这样会有个新的队列资源被占用，名字，它会有两个持有者，这时队列资源池中会有一个空闲条目被占用，其信息包括队列资源名和持有者队列的链表头，但真正的两个持有者的相关信息是被存储到锁池中。

如下命令可以显示锁池的大小。
SQL> select * from v$resource_limit where resource_name='enqueue_locks';
RESOURCE_NAME CURRENT_UTILIZATION MAX_UTILIZATION INITIAL_ALLOCATION LIMIT_VALUE
------------------------------ ------------------- --------------- ---------------------------------------- ----------------------------------------
enqueue_locks 21 38 3280 3280

锁池：会话持有的任意一个队列资源信息，都保存在锁池中，就像上面提到的例子一样；而队列资源信息保存在队列资源池中；队列资源信息和锁池中的各会话持有或等待某资源的信息，合称为队列锁，

四、资源结构哈希表

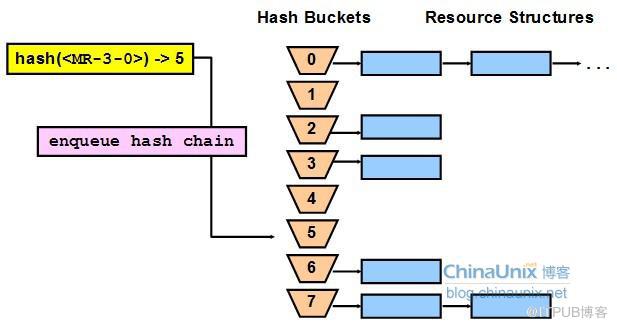

Oracle如何找到队列锁的资源结构呢？答案还是使用Hash算法

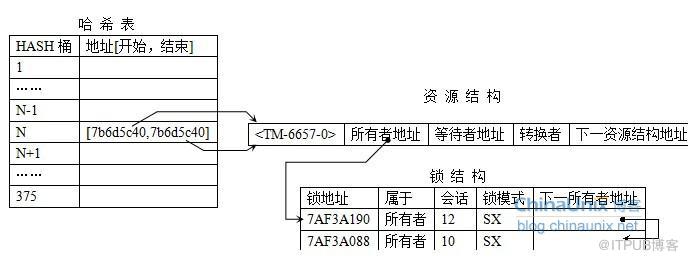

上图是HASH Bucket和资源结构的图，和Shared pool中的Library cache中的很像，其实，Oracle中只要涉及Hash，其原理都是一样的。

以上为队列、资源结构和锁结构的关系。可以做以下实验来证明：
Session 1_SQL> insert into text values(1,2);

Session 2_SQL> insert into text values(2,2);
SQL> select * from v$resource where type ='TM';
ADDR TY ID1 ID2
---------------- -- ---------- ----------
00000000BEE1C1D0 TM 88956 0

可以看到有一个TM队列锁，地址为BEE1C1D0，88956即指向text表，可用以下方法验证：
SQL> select object_name from dba_objects where object_id=88956;

OBJECT_NAME
----------------------------------------
TEXT

查看V$lock视图
SQL> select * from v$lock where id1=88956;

ADDR KADDR SID TY ID1 ID2 LMODE REQUEST CTIME BLOCK
---------------- ---------------- ---------- -- ---------- ---------- ---------- ---------- ---------- ----------
00007F54354D22A0 00007F54354D2300 175 TM 88956 0 3 0 25 0
00007F54354D22A0 00007F54354D2300 45 TM 88956 0 3 0 484 0

可见，TM-88956-0是3号锁，由两个会话持有

五、观察队列结构
我们可以用这条语句Dump出队列结构详细信息
alter session set events 'immediate trace name enqueues level 4';

SQL> create table aaa(id int,text varchar2(20));

Table created.

SQL> insert into aaa values(1,'aa');

1 row created.

SQL> alter session set events 'immediate trace name enqueues level 4';

Session altered.

[oracle@localhost trace]$ more orcl_ora_23617.trc
*** 2017-06-09 22:49:41.117
===================================================
ENQUEUES 表示队列信息
--------

Active: lock: (nil), resource: (nil)
Global: name: ORCL
Hash: length: 539, at: 0xbee3d470
Hash表：这里有两个值，一个指向列表开头，一个指向列表结尾；如果两个值相等，那么就说明只有1个。
[bee3d470,bee3d470] [bee3d4a0,bee3d4a0] [bee3d4d0,bee3d4d0]
[bee3d500,bee3d500] [bee3d530,bee3d530] [bee3d560,bee3d560]
[bee3d590,bee3d590] [bee3d5c0,bee3d5c0] [bee3d5f0,bee3d5f0]
[bee3d620,bee3d620] [bee3d650,bee3d650] [bee3d680,bee3d680]
[bee3d6b0,bee3d6b0] [bee3d6e0,bee3d6e0] [bee118b0,bee118b0]
[bee3d740,bee3d740] [bee3d770,bee3d770] [bee3d7a0,bee3d7a0]
[bee3d7d0,bee3d7d0] [bee3d800,bee3d800] [bee3d830,bee3d830]
[bee3d860,bee3d860] [bee3d890,bee3d890] [bee3d8c0,bee3d8c0]
[bee3d8f0,bee3d8f0] [bee3d920,bee3d920] [bee3d950,bee3d950]
[bee3d980,bee3d980] [bee3d9b0,bee3d9b0] [bee3d9e0,bee3d9e0]
[bee3da10,bee3da10] [bee3da40,bee3da40] [bee3da70,bee3da70]
[bee3daa0,bee3daa0] [bee3dad0,bee3dad0] [bee3db00,bee3db00]
[bee3db30,bee3db30] [bee3db60,bee3db60] [首指针bee11938,bee11938尾指针]
略过......... （ [bee3db30,bee3db30] 即hash表中记载的队列锁在资源队列池中的地址）
-------------------------------------------------------------------------

中间很多锁，略过

-------------------------------------------------------------------------
TM-00015b0e-00000000 队列标识，标识TM锁，指向表aaa（00015b0e是16进制，转换成10进制为88846，即对应表aaa的object_id）

res: 0xbee1da88 , flags: (0x6) ALO/-/USR/-/-/- 这里开始描述资源结构
held counts: NULL=0 , SS=0 , SX=1 , S=0 , SSX=0 , X=0 (bmask: 0x8) 描述锁的级别
lock value: 00000000 00000000 00000000 00000000
htb(0xbee1da88): [bee435f0,bee435f0]
own(0xbee1da98): [bbe33318,bbe33318] 持有者队列信息
cnv(0xbee1dab8): [bee1dab8,bee1dab8]   转换者队列信息
wtr(0xbee1daa8): [bee1daa8,bee1daa8] 等待者队列信息

lock summary:
OWN: L1:SX   持有者队列信息
CNV: 转换者队列信息
WTR:   等待者队列信息
# of incomp w/ SS converters: 0
# of incomp w/ SS waiters: 0

lock details: 描述锁的详细信息

lock lst hold wait sid:ser owner link
-------------------------------------------------------------------------
L1: 0xbbe33308 OWN SX -- 45:3 0xbe6caab0 [bee1da98,bee1da98] 这里一般都会指向下一个，一样的原因是当前只有一个
