TDSQL for MySQL 集群部署及初始化（详细版）

1. 安装组件

1.1 控制与管控层

• chitu（赤兔管理平台）：全生命周期运营管理控制台，提供实例创建、扩容、销毁及高可用运维的 Web 界面。
• OSS（Operation Support System）：运营支撑系统后台，作为 Web 服务的核心后端，接收并分发来自 chitu 的请求，调度各底层模块。
• Scheduler（任务调度器）：核心后台调度引擎，负责分布式任务（如备份、扩容、故障切换、定时巡检）的状态机流转与异步执行。
• Zookeeper（配置中心）：分布式协调服务，负责存储集群的全局元数据信息、节点状态、路由表，以及提供高可用主备选举。

1.2 流量与数据层

• LVS（四层负载均衡）：位于最前端，负责将客户端（应用层）的大并发网络流量，均匀、高可用地分发到后端的各个 Proxy 节点。
• Proxy（数据库网关/代理）：分布式计算与数据路由节点。解析 SQL 协议，负责读写分离、分布式数据分片路由（Sharding）、全局唯一键生成以及分布式事务的两阶段提交控制。
• DB（数据节点引擎）：底层核心数据库实例（如存储节点组/Shard）。负责数据的实际落地存储、事务ACID特性保证、主从高可用复制以及本地索引维护。

1.3 监控与审计日志层

• monitor（监控采集器）：轻量级监控 Agent（常驻各物理节点），采集主机、容器及数据库实例的 CPU、内存、I/O 等数百项核心性能指标。
• Kafka（分布式消息队列）：高吞吐日志缓冲流水线，接收来自 monitor 采集的监控数据以及 DB/ Proxy 产生的全量 SQL 审计日志，进行流量削峰。
• Consumer（日志消费器）：流处理或专项消费程序，负责从 Kafka 中准实时拉取日志并进行清洗、结构化解析、归类分类。
• ELK（日志分析堆栈）：由 Elasticsearch、Logstash 和 Kibana 组成。负责对消费后的审计日志、错误日志进行分布式存储、全文检索与可视化看板展示。
• HDFS（大容量分布式存储）：冷数据归档中心，用于长期保存、持久化备份历史全量 SQL 审计日志、慢日志或数据库物理/逻辑冷备文件。

2. 集群规划

  此次安装选择四个节点，各个节点安装的组件如下：

3. 安装准备

3.1 配置主机名

hostnamectl set-hostname tdsql1
hostnamectl set-hostname tdsql2
hostnamectl set-hostname tdsql3
hostnamectl set-hostname tdsql4

3.2 添加主机名IP映射

sudo tee -a /etc/hosts << 'EOF'
192.168.182.129 tdsql1
192.168.182.131 tdsql2
192.168.182.132 tdsql3
192.168.182.133 tdsql4
EOF

3.3 开启时间同步

1. 安装 ntp 软件包

yum install ntp -y
server 127.127.1.0 iburst
systemctl restart ntpd
systemctl status ntpd

后面三台机器配置：

server 192.168.182.129
restrict 192.168.182.129 mask 255.255.255.0 nomodify notrap
systemctl restart ntpd

3.4 规划存储目录

mkdir -p /data
mkdir -p /data1

3.5 上传 TDSQL 安装包并解压

4. 安装前配置

4.1 配置免密登录

填入机器 IP 地址和对应的 root 密码

cd /root/tdsql_10.3.17.3.0/tdsql_install/scripts
vim ip_passwd_list
192.168.182.129 ******
192.168.182.131 ******
192.168.182.132 ******
192.168.182.133 ******
sh nokey.sh

4.2 修改 tdsql_hosts 文件

1. 使用 UTF-8 字符集

export LANG='en_US.UTF-8'

1. 按该文件模板，填入所有组件安装的服务器 IP 地址

vim /root/tdsql_10.3.17.3.0/tdsql_install/tdsql_hosts
[tdsql_allmacforcheck]
tdsql_mac1 ansible_ssh_host=192.168.182.129
tdsql_mac2 ansible_ssh_host=192.168.182.131
tdsql_mac3 ansible_ssh_host=192.168.182.132
tdsql_mac4 ansible_ssh_host=192.168.182.133
# zookeeper机器ip地址, 数量只能是1、3、5， 正式环境建议3台或者5台
[tdsql_zk]
tdsql_zk1 ansible_ssh_host=192.168.182.129
tdsql_zk2 ansible_ssh_host=192.168.182.131
tdsql_zk3 ansible_ssh_host=192.168.182.132
# scheduler机器的ip地址，正式环境建议2个
[tdsql_scheduler]
tdsql_scheduler1 ansible_ssh_host=192.168.182.131
tdsql_scheduler2 ansible_ssh_host=192.168.182.132
# oss机器的ip地址， 正式环境建议2个
[tdsql_oss]
tdsql_oss1 ansible_ssh_host=192.168.182.131
tdsql_oss2 ansible_ssh_host=192.168.182.132
# 赤兔机器的ip地址， 正式环境建议2个
[tdsql_chitu]
tdsql_chitu1 ansible_ssh_host=192.168.182.131
tdsql_chitu2 ansible_ssh_host=192.168.182.132
# 监控采集模块的IP地址，正式环境建议2个
[tdsql_monitor]
tdsql_monitor1 ansible_ssh_host=192.168.182.131
tdsql_monitor2 ansible_ssh_host=192.168.182.132
# db机器地址,有多少台就填多少个ip地址, 注意tdsql_db序号逐个递增，不要跳跃
[tdsql_db]
tdsql_db1 ansible_ssh_host=192.168.182.129
tdsql_db2 ansible_ssh_host=192.168.182.131
tdsql_db3 ansible_ssh_host=192.168.182.132
# proxy机器地址
[tdsql_proxy]
tdsql_proxy1 ansible_ssh_host=192.168.182.129
tdsql_proxy2 ansible_ssh_host=192.168.182.131
tdsql_proxy3 ansible_ssh_host=192.168.182.132
# HDFS 地址
[tdsql_hdfs]
tdsql_hdfs1 ansible_ssh_host=192.168.182.123
# lvs机器地址，数量固定2台
[tdsql_lvs]
tdsql_lvs1 ansible_ssh_host=192.168.182.131
tdsql_lvs2 ansible_ssh_host=192.168.182.132
# kafka机器地址，数量固定3台
[tdsql_kafka]
tdsql_kafka1 ansible_ssh_host=192.168.182.129
tdsql_kafka2 ansible_ssh_host=192.168.182.131
tdsql_kafka3 ansible_ssh_host=192.168.182.132
# 多源同步消费者服务ip地址，数量固定1台
[tdsql_consumer]
tdsql_consumer1 ansible_ssh_host=192.168.182.133
#es机器地址
[tdsql_es]
tdsql_es1 ansible_ssh_host=192.168.182.133
# 保持默认
[tdsql_mc]
tdsql_mc1 ansible_ssh_host=1.1.1.1
tdsql_mc2 ansible_ssh_host=1.1.1.1
tdsql_mc3 ansible_ssh_host=1.1.1.1
[tdsql_newdb]
tdsql_newdb1 ansible_ssh_host=1.1.1.1
tdsql_newdb2 ansible_ssh_host=2.2.2.2
tdsql_newdb3 ansible_ssh_host=3.3.3.3
[tdsql_ansible_test]
tdsql_ansible_test1 ansible_ssh_host=1.1.1.1
tdsql_ansible_test2 ansible_ssh_host=2.2.2.2
tdsql_ansible_test3 ansible_ssh_host=3.3.3.3

4.4 修改 ansible 变量

cd /root/tdsql_10.3.17.3.0/tdsql_install/group_vars
vim all
#scheduler,oss机器网卡
tdsql_sche_netif: ens33
#操作系统账号tdsql的明文密码
tdsql_os_pass: a+complex+password
#赤兔监控库配置, 赤兔初始化完成后需要将监控库信息在这里更新
tdsql_metadb_ip: 192.168.182.131
tdsql_metadb_port: 15001
tdsql_metadb_ip_bak: 192.168.182.132
tdsql_metadb_port_bak: 15001
tdsql_metadb_user: hanlon
tdsql_metadb_password: 123456
#多源同步消费服务的机器网卡
tdsql_consumer_netif: ens33
#一致性读MC机器的网卡, 需要安装MC时配置
tdsql_mc_netif: ens33

4.5 安装 ansible

cd /root/tdsql_10.3.17.3.0/tdsql_install/scripts
source environment_set
sh install_ansible.sh

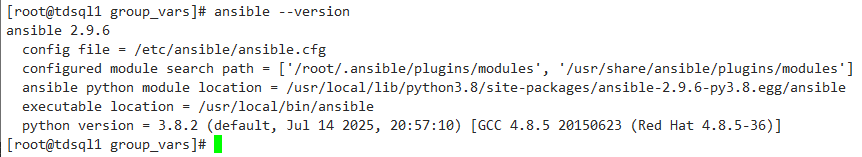

验证安装成功：

5. TDSQL安装

使用如下命令 执行安装：

cd /root/tdsql_10.3.17.3.0/tdsql_install
ansible-playbook -i tdsql_hosts playbooks/tdsql_part1_site.yml

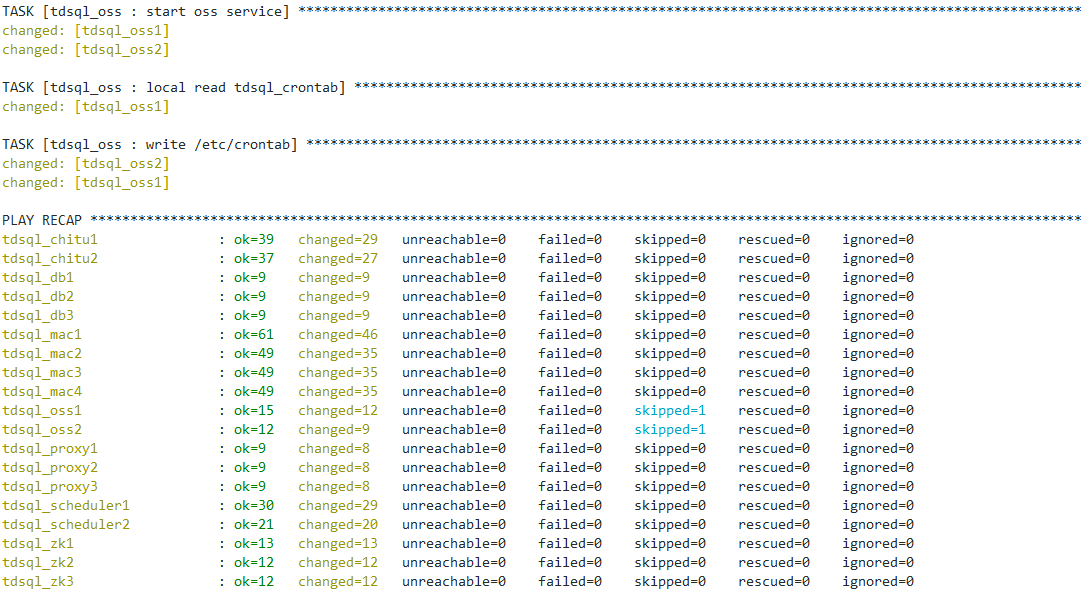

安装成功截图：

6. 赤兔初始化

网页访问安装 赤兔模块的机器地址，进行赤兔初始化

http://192.168.182.131/tdsqlpcloud

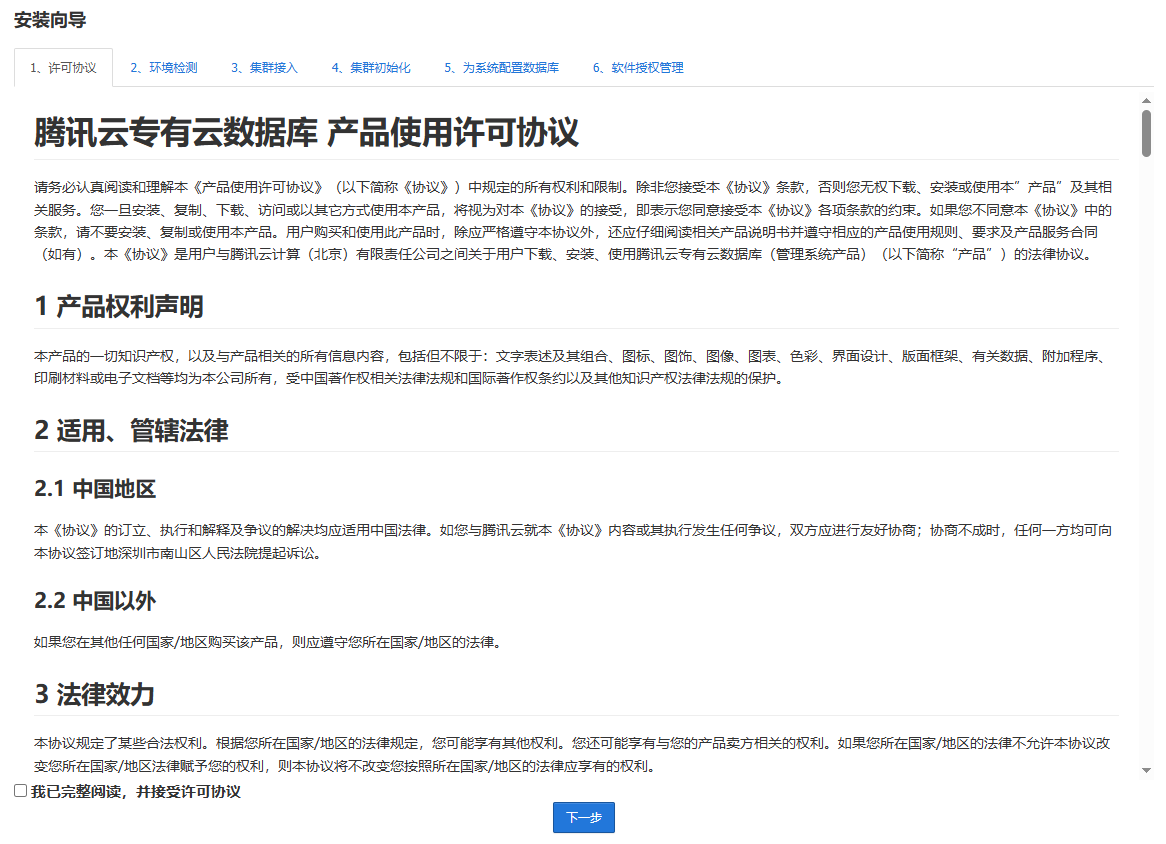

6.1 同意许可

勾选同意，下一步

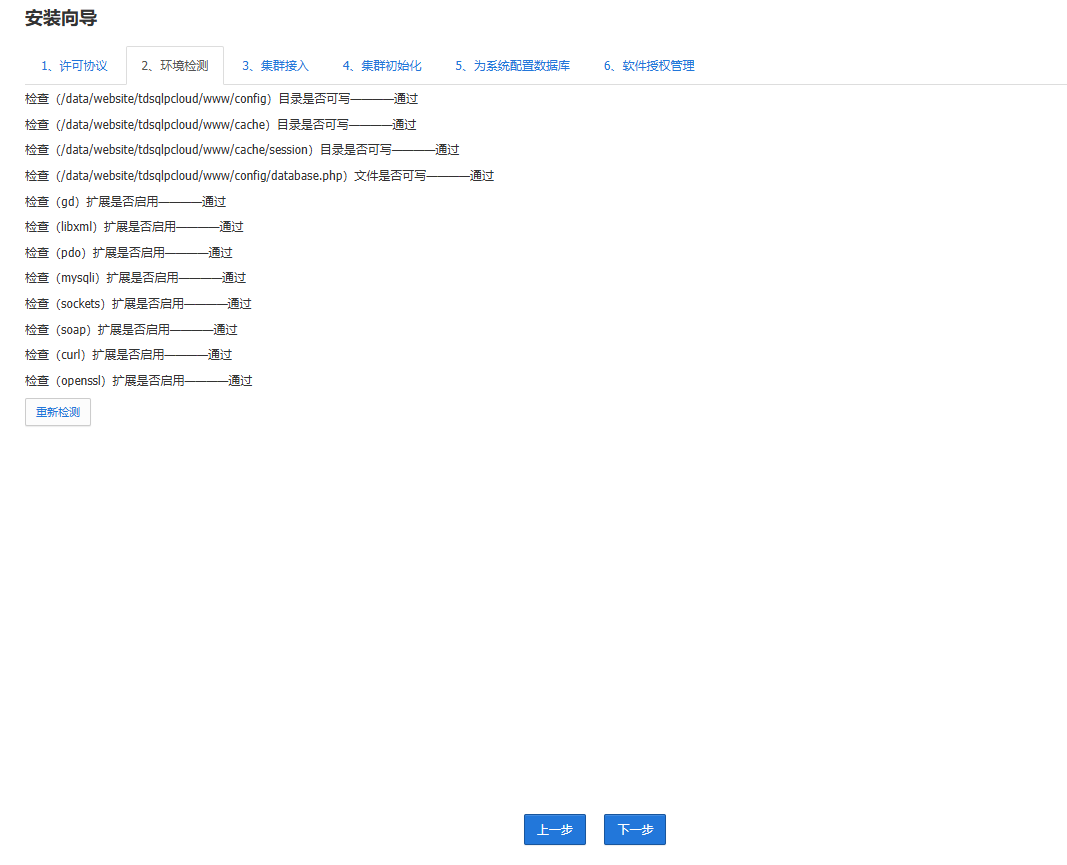

6.2 环境检测

安装完成后，环境检测都是“通过”的，然后下一步；

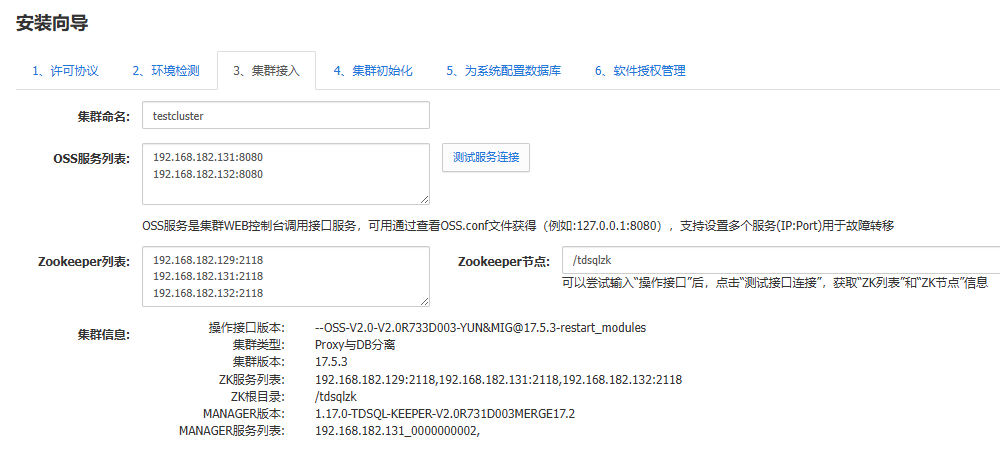

6.3 集群配置

• 第一步：集群命名，此名称全局唯一的，这里命名为 testcluster
• 第二步：配置 OSS 服务列表，前面配置了几个 OSS 节点，这里就填几个，格式如提示那样“IP:PORT”形式

192.168.182.131:8080
192.168.182.132:8080

• 第三步：测试 OSS 服务连接，点击旁边的“测试服务连接”按钮， zookeeper 列表会自动显示， zookeeper 节点目录也会自动显示出来。

192.168.182.129:2118
192.168.182.131:2118
192.168.182.132:2118

• 第四步：检查集群信息，点击“测试服务连接”后，集群信息也是自动显示。

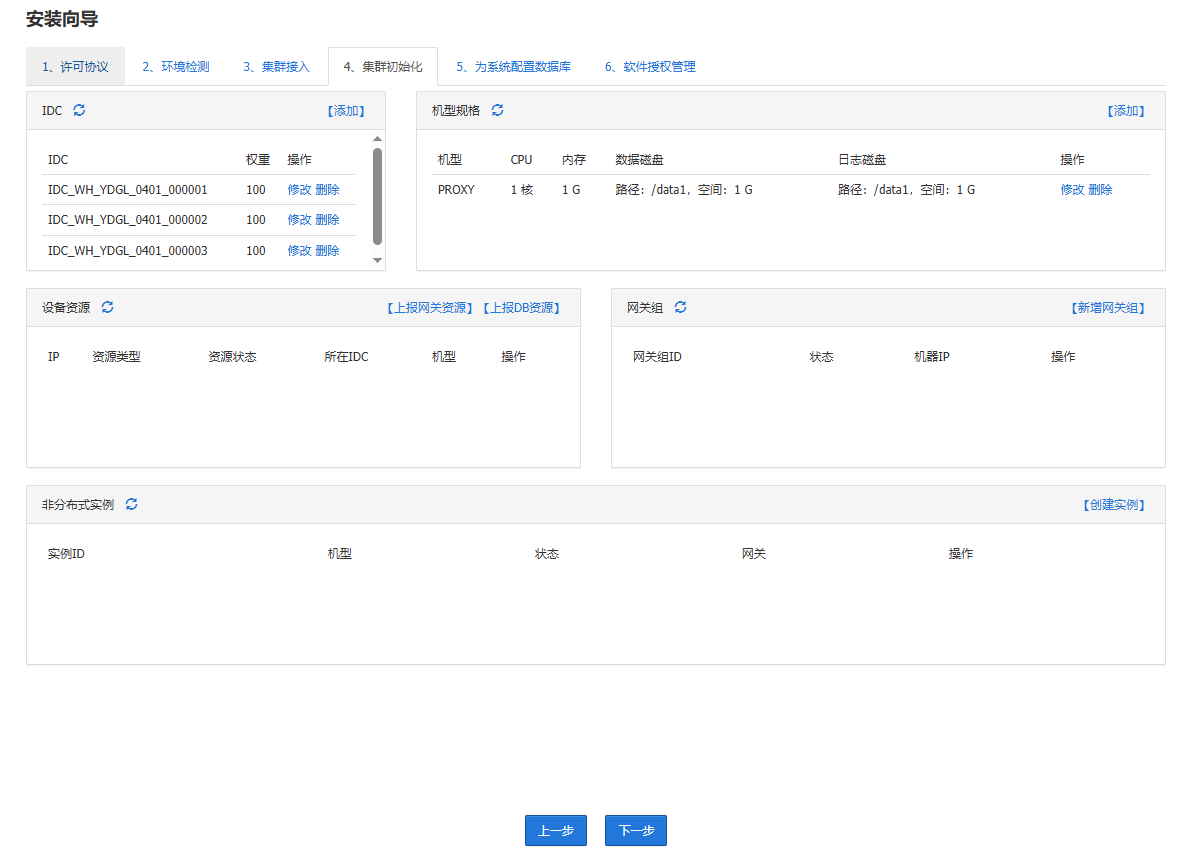

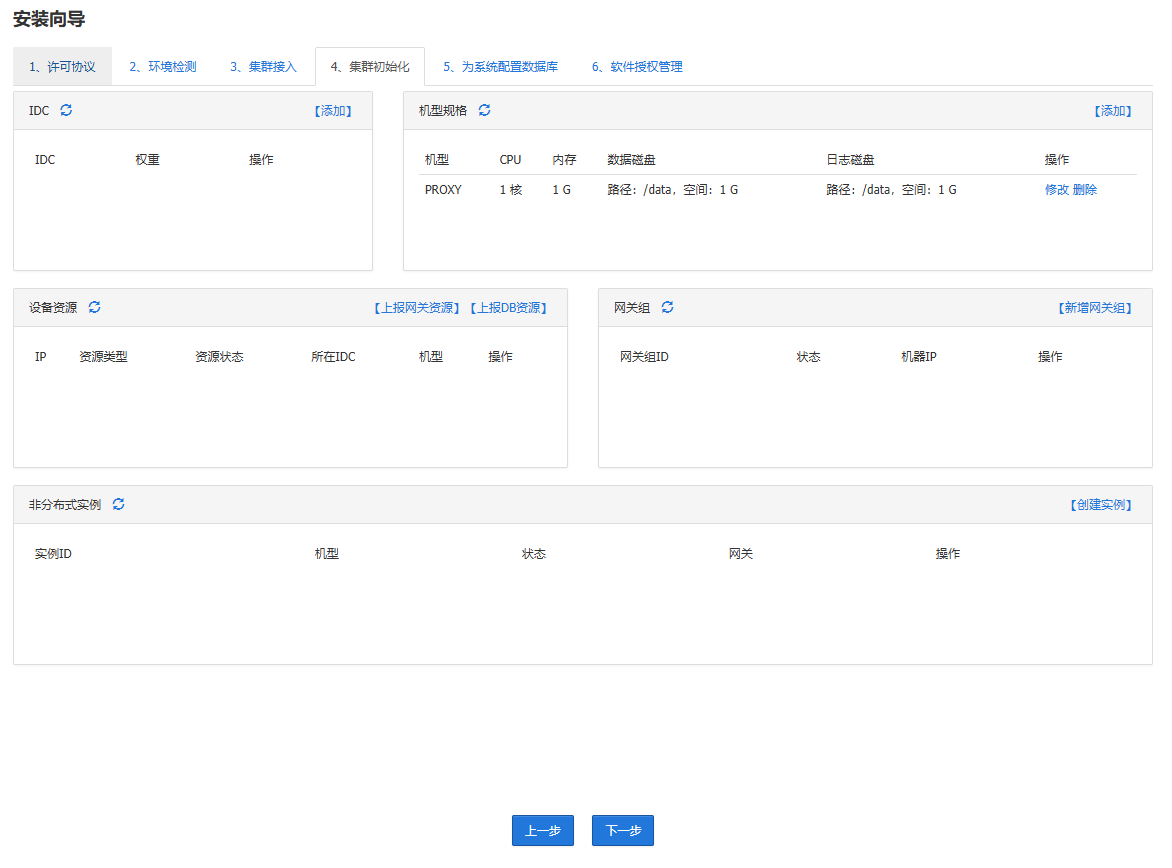

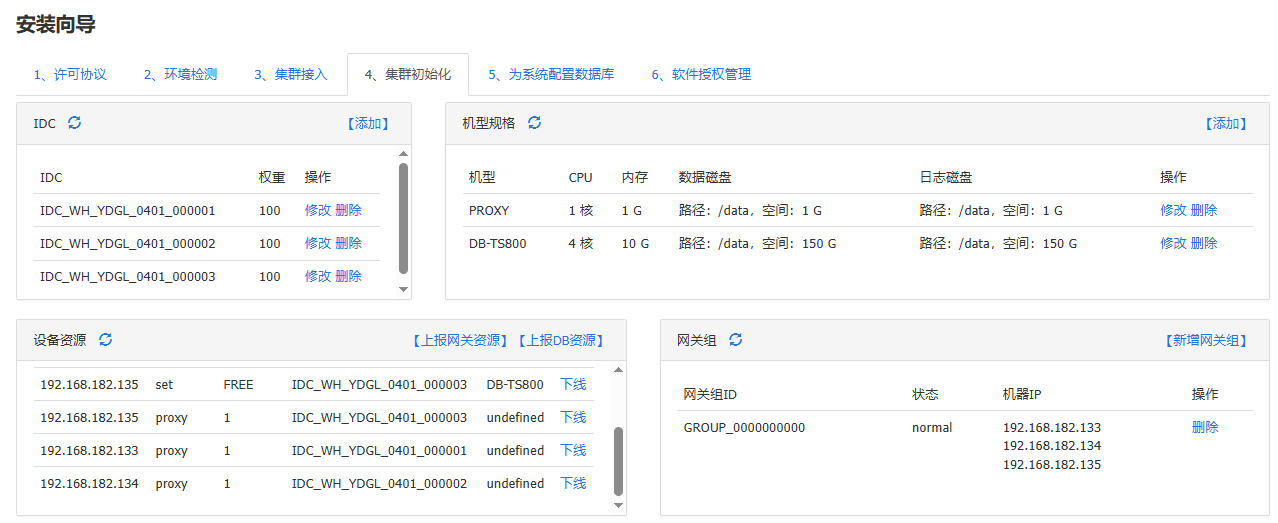

6.4 集群初始化

接下来对每一项内容初始化

6.5 新增IDC配置

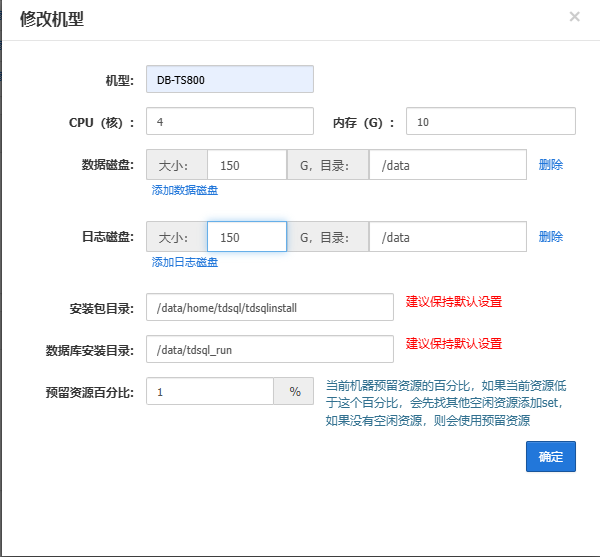

6.6 新增 DB 机器的机型

1. 设置 CPU、内存和磁盘大小：

• CPU：cpu 核数和实际逻辑数量一致；
• 内存：设置为实际内存的75%；
• 磁盘总空间设置为实际空间的90%。数据盘和日志盘的大小比例应该是 3:1，数据盘+日志盘 = 服务器实际空间*90%
• 数据磁盘目录：建议设置为：/data1/tdengine/data
• 日志磁盘目录：建议设置为：/data1/tdengine/log
• 安装包目录：/data/home/tdsql/tdsqlinstall
• 数据库安装目录：/data/tdsql_run，固定不变。
• 预留资源百分比：1%

1. 设置完成，点击右上角添加

6.7 新增网关机器的机型

网关机型已经自动创建好，不需要手动创建，也不用修改。

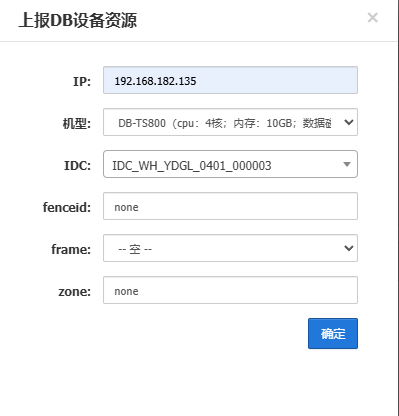

6.8 上报DB设备资源

• IP：填写实际的DB机器的通信ip地址。
• 机型：选择刚才创建的机型，如TS80。
• IDC：根据实际情况，选择其归属于哪一个IDC。
• fenceid、frame、zone：都默认即可。
• 将规划的数据库IP上报，各对应一个数据中心。

192.168.182.129  IDC_WH_YDGL_0401_000001
192.168.182.131  IDC_WH_YDGL_0401_000002
192.168.182.132  IDC_WH_YDGL_0401_000003

点击完成，其他两个节点同上。

6.9 上报网关资源

IP：填写实际的 PROXY 机器的 IP 地址。

跟我们创建 OceanBase 集群时候一样，一个 Zone 划分一个节点，这里上报三台 Proxy，各对应一个数据中心。

192.168.182.129  IDC_WH_YDGL_0401_000001
192.168.182.131  IDC_WH_YDGL_0401_000002
192.168.182.132  IDC_WH_YDGL_0401_000003

6.10 新增网关组

如下图，因为之前上报了3台proxy机器，从 3 个IDC中 选择 3台机器

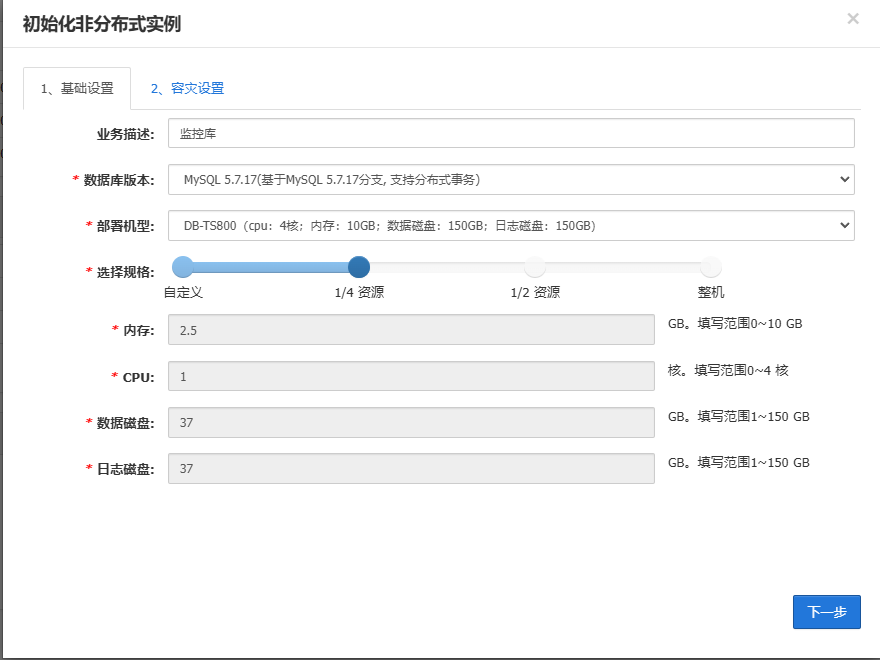

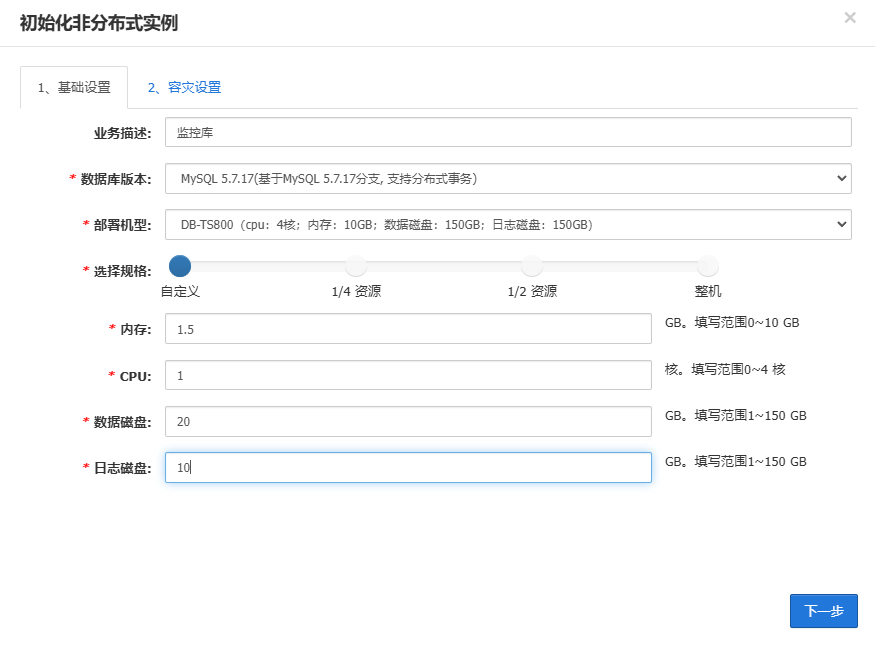

6.11 创建实例（监控库实例）

监控库实例建议的规格为：

• CPU：4C
• 内存：8G
• 数据盘：100G
• 日志盘：50G

注意：必须是5.7版本

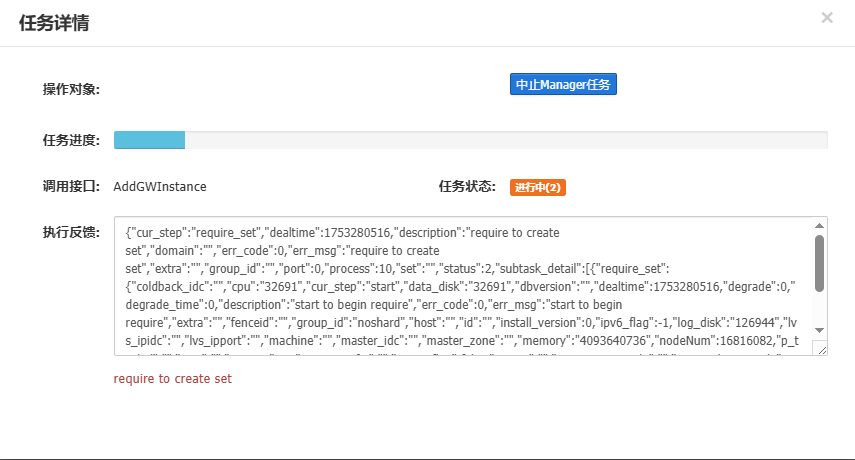

资源不够，选的单机，创建比较慢，首先创建 Proxy，才会创建DB

安装完成提示，赤兔数据库安装完成，点击初始化。

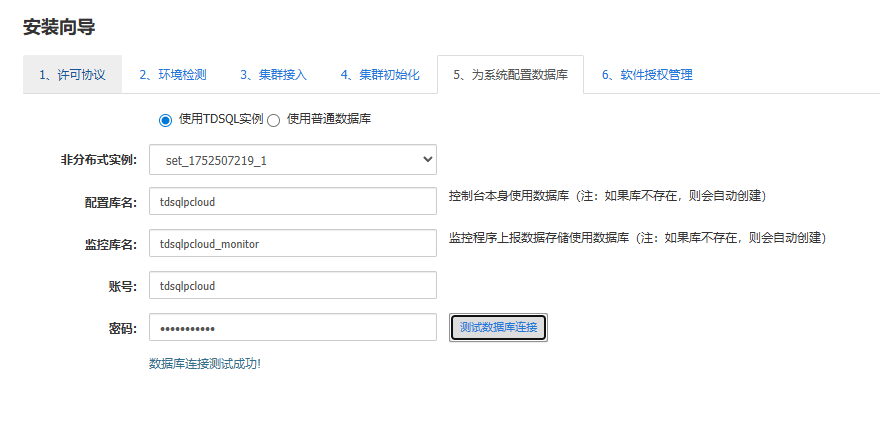

6.12 为系统配置数据库

密码和用户名相同，点击开始安装。

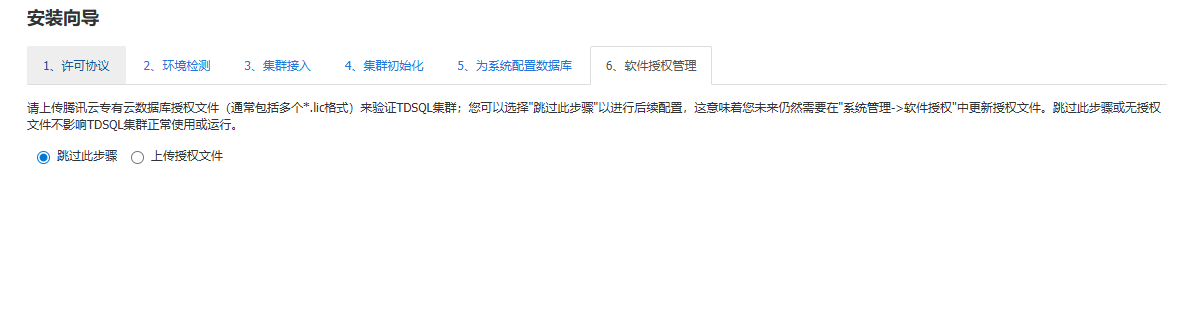

6.13 授权许可文件：

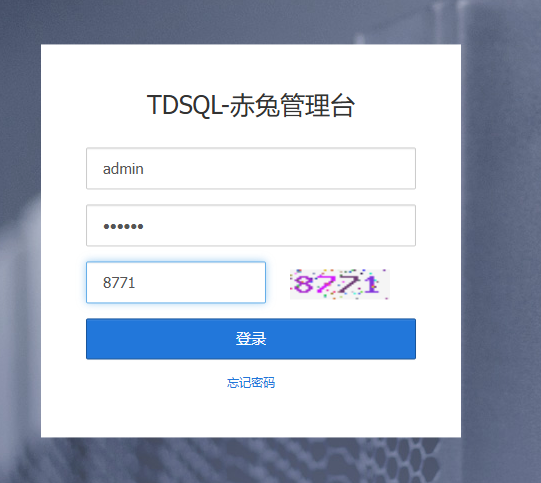

6.14 登录赤兔管理平台

安装完成，登录赤兔管理台：admin/123456

6.15 再次修改ansible变量

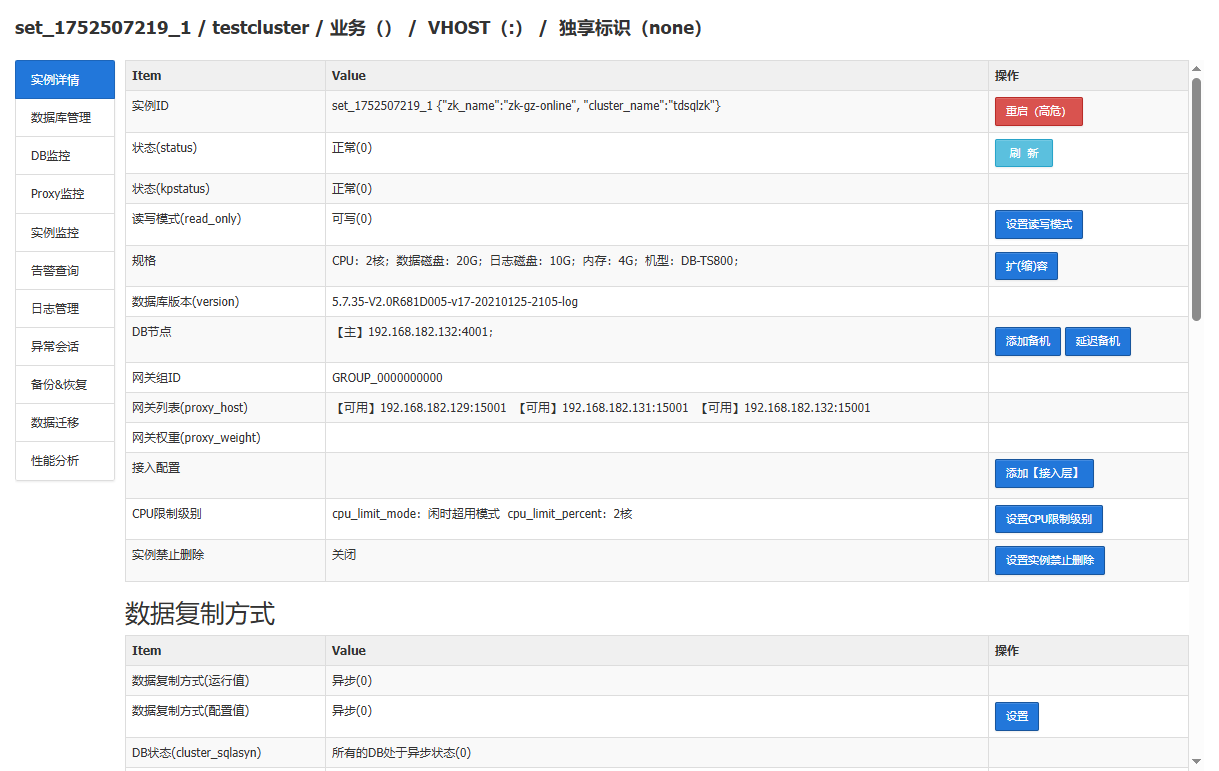

1. 在赤兔的页面点击刚才的监控库实例（初始状态只有这一个实例）

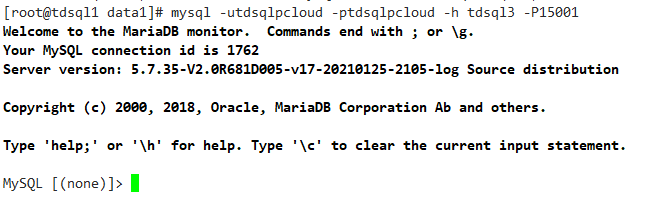

1. 根据得到的连接参数，用 mysql 客户端测试一下监控库是否可以连接

mysql -utdsqlpcloud -ptdsqlpcloud -h tdsql3 -P15001

1. 将监控库的连接参数写入到变量文件 group_vars/all 中

vim group_vars/all
#修改如下参数
tdsql_metadb_ip: 192.168.182.131
tdsql_metadb_port: 15001
tdsql_metadb_ip_bak: 192.168.182.132
tdsql_metadb_port_bak: 15001
tdsql_metadb_user: tdsqlpcloud
tdsql_metadb_password: tdsqlpcloud

1. 安装大约4分钟左右，日志路径/var/log/ansible.log，最终显示failed任务数为0表示安装成功。
2. 最后一步安装

ansible-playbook -i tdsql_hosts playbooks/tdsql_part2_site.yml

到这里，必选模块已经安装完成，后面是 HDFS、 Kafka 等可选组件的安装。

7、可选安装模块

7.1 安装 HDFS

  安装 HDFS 的机器数量只能是 1 台或 3台。如果只部署1台，只能保留配置 tdsql_hdfs1 的配置。

1. 修改文件

vim tdsql_hosts
[tdsql_hdfs]
tdsql_hdfs1 ansible_ssh_host=192.168.182.133

1. 修改hdfs变量

修改group_vars/all中下面的相关变量

vim group_vars/all
tdsql_hdfs_ssh: 36000
tdsql_hdfs_datadir: /data2/hdfs,/data3/hdfs,/data4/hdfs

1. 192.168.182.133节点上创建目录：

mkdir -p /data2/hdfs
mkdir -p /data3/hdfs
mkdir -p /data4/hdfs

1. 安装hdfs

执行如下命令安装：

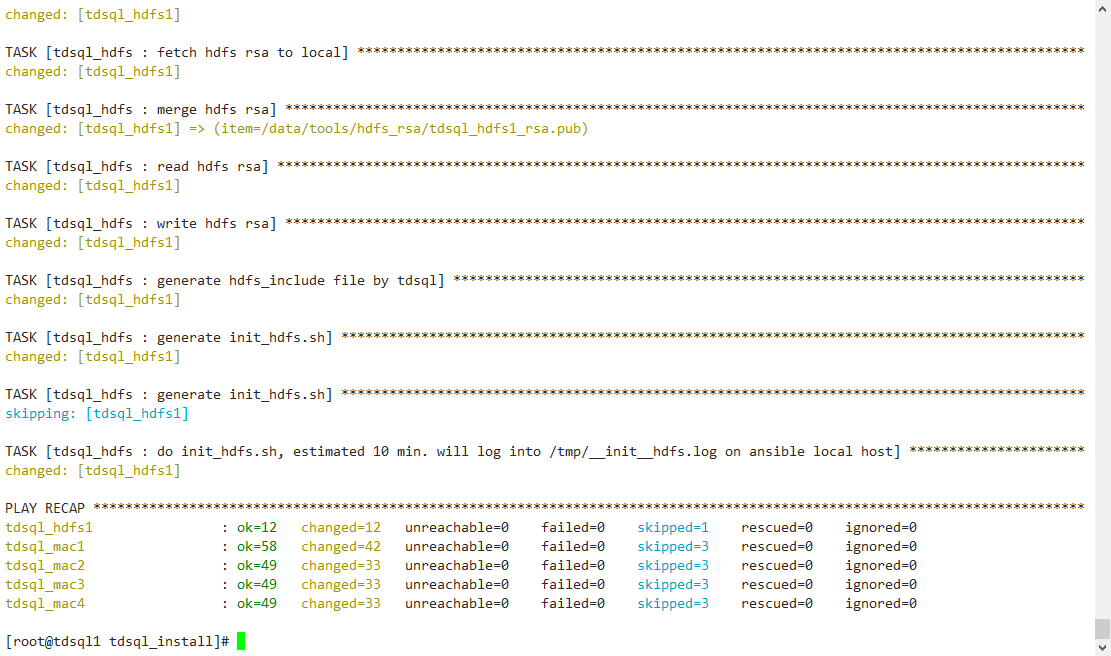

ansible-playbook -i  tdsql_hosts playbooks/tdsql_hdfs.yml

ansible 任务最终显示 failed 任务数为 0 表示安装成功。

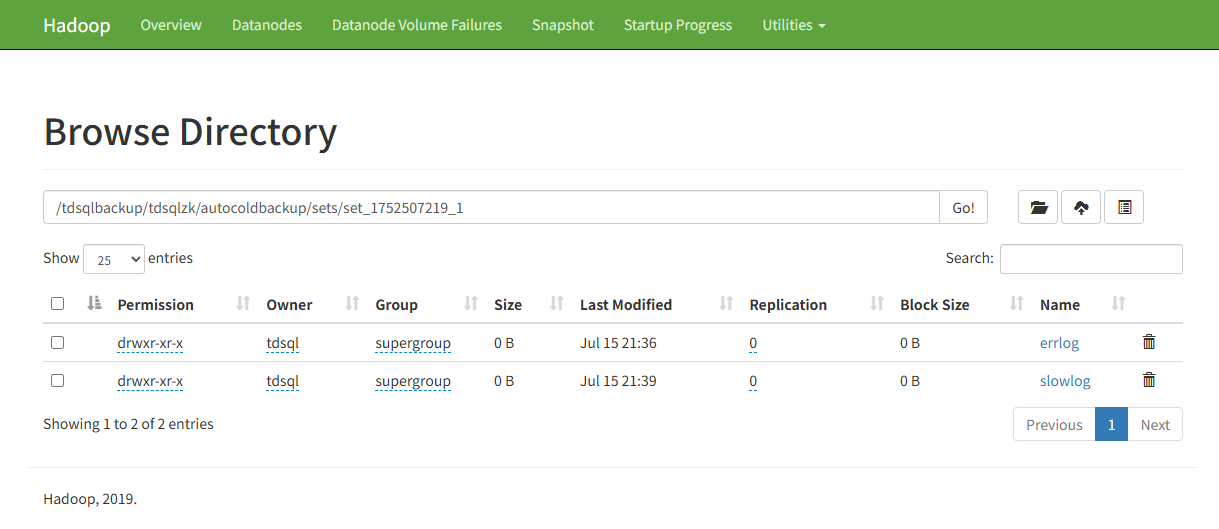

1. 在 hdfs 集群下查看 /tdsqlbackup 路径

用 tdsql 用户执行以下命令

su - tdsql
#查看/tdsqlbackup目录是否已经被自动创建，权限是否如下
hadoop fs -ls /
如果目录不在或者权限不对，用下面命令修改：
hadoop fs -mkdir/tdsqlbackup
hadoop fs -chown tdsql.supergroup /tdsqlbackup

1. 管理 HDFS 集群

使用 tdsql 用户执行以下命令，查看所有namenode节点状态，及主备情况（只适用于高可用3节点架构）

hdfs haadmin -getAllServiceState

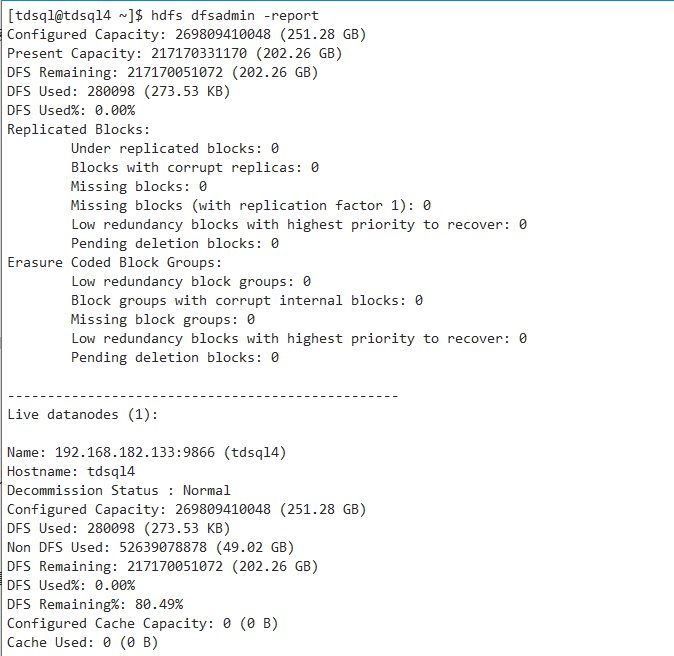

查看所有datanode节点的状态，及上报的容量情况

hdfs dfsadmin -report

1. 检查进程

用 tdsql 用户执行 jps 命令，可以看到 hdfs 的进程名称

http://192.168.182.133:9870/dfshealth.html#tab-overview

7.2 安装 Kafka

1. 检查 tdsql_hosts 文件

vim tdsql_hosts
# kafka机器地址，数量固定3台
[tdsql_kafka]
tdsql_kafka1 ansible_ssh_host=192.168.182.129
tdsql_kafka2 ansible_ssh_host=192.168.182.131
tdsql_kafka3 ansible_ssh_host=192.168.182.132

1. 修改多源同步变量

修改 group_vars/all 中下面的相关变量

vim group_vars/all
tdsql_kafka_logdir: /data2/kafka,/data3/kafka,/data4/kafka   #kafka的日志文件路径，需要较大的磁盘空间
mkdir -p /data2/kafka
mkdir -p /data3/kafka
mkdir -p /data4/kafka

1. 执行安装Kafka

ansible-playbook -i tdsql_hosts playbooks/tdsql_kafka.yml

1. 验证是否安装成功

cd /data/application/kafka/logs
cat  server.log

  后面的可选组件 Consumer、 ELK 的安装跟 HDFS 和 Kafka 类似，就不一一介绍了。

  总体来说，通过 ansible 工具安装还是比较方便的，安装完后就是在赤兔页面进行数据库和组件的管理。
