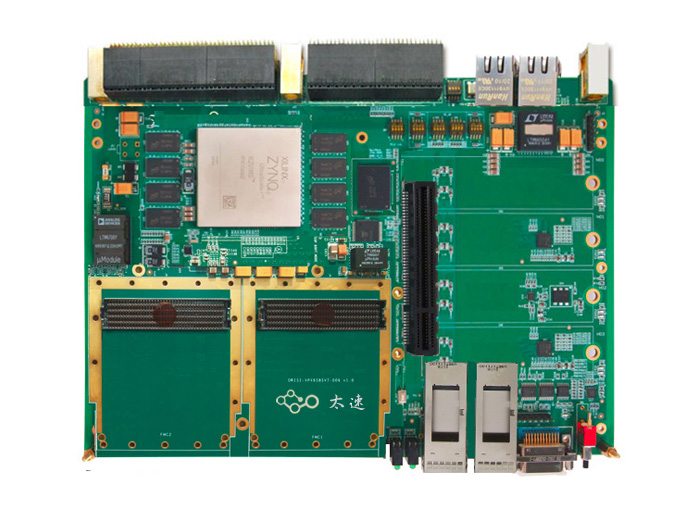

基于6U VPX的双FMC ZU19EG 采集存储计算处理卡



一、板卡概述

      该板卡是采集、存储、计算、管理一体的高集成度、加固型的信号处理平台，本板卡基于Xilinx公司Zynq UltraScale+ MPSOC系列SOC XCZU19EG-FFVC1760架构，其中，ARM端搭载一组64-bit DDR4，总容量达4GB，可稳定运行在2400MT/s，板卡ARM对外支持1路USB3.0接口、2路千兆以太网接口、1路DP输出接口、2路调试串口（RS232）、2路Can接口；板卡具有自控上电顺序，支持多种启动模式，如Nor Flash启动，EMMC启动，SD卡启动等。PL端扩展两路标准FMC HPC接口，支持8路GTH（GTY）接口和LA/HA/HB全定义接口；PL端支持一组64-bit DDR4，容量均为4GB，最高运行速率支持2666MT/s；PL端8个GTH扩展PCIe接口，2个QSFP28 100G光纤；6U VPX 接口支持16个GTH和32对LVDS。板卡设计满足工业级要求，可用于高速信号的采集，存储和计算，管理一体化设计应用。北京太速科技





图 2:ZU19EG板卡原理框图



二、主要功能和性能

板卡功能	参数	内容
PL端	VPX	16个GTH 32对LVDS，若干IO
	FMC	2路 FMC HPC，ASP-134486-01 1组路 8路GTH，LA、HA、HB定义 1组路 8路GTY，LA、HA、HB定义
	光纤	2个QSFP28，每路支持100G速率
	DDR4	1组 64-bit/4GB，2666MT/s
	PCIe座	8个GTH，扩展PCIe子卡外设或者X86主板
PS端	DDR	1组DDR4，64-bit/4GB，2400MT/s；
	QSPI Flash	QSPI x4 NorFlash，每片容量512Mb
	EMMC	64Gb
	SD Card	提供16GB SD卡； M.2的SATA接口
	存储	SPI接口的DataFlash 16Mb
	CAN FD控制器	2路CAN
	Display Port	支持Display Port 1.2a协议标准，仅支持对外输出
	USB	1路USB3.0
	网络	2路千兆以太网，RJ45接口
	RS232	2路RS232调试串口
	IO	一组4位用户自定义拨码开关,8个3.3V IO
板卡尺寸	标准6U VPX 223X160mm
板卡重量	（含散热片）
板卡供电	电压：+12VDC±10%@5A
板卡功耗	60W
工作温度	Industrial  -40℃到+85℃

三、软件支持:

•  ●  PS端QSPI加载测试代码；
•  ●  PS端EMMC加载测试代码；
•  ●  PS端SD卡加载测试代码；
•  ●  PS端DDR4读写测试代码；
•  ●  PS端千兆网口收发测试代码；
•  ●  PS端RS232接口读写测试代码；
•  ●  PS端CAN接口读写测试代码；
•  ●  PS端DisplayPort接口测试代码；
•  ●  PS端USB3.0接口读写测试代码；
•  ●  PL端SPI接口的DataFlash读写测试代码；
•  ●  PL端4组 M.2接口ibert模式测试代码；
•  ●  PL端的DDR读写测试代码
•  ●  PL端6U VPX 接口PCIe Gen3 x8 XDMA接口测试软件；
•  ●  其它GPIO信号连通性测试代码；

四、应用领域：

          ●  采集计算管理一体高速信号处理
