一，图片展示：

1，E-R图

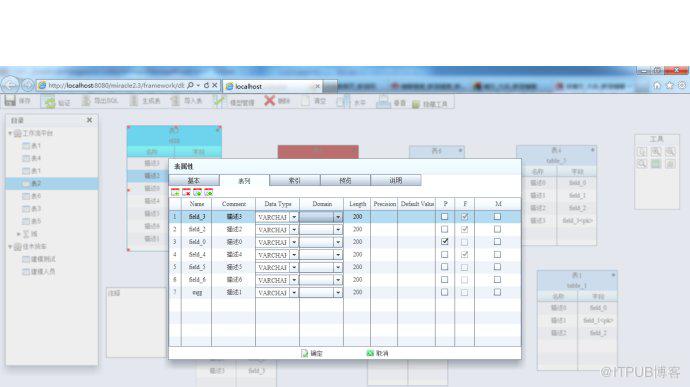

2，表信息

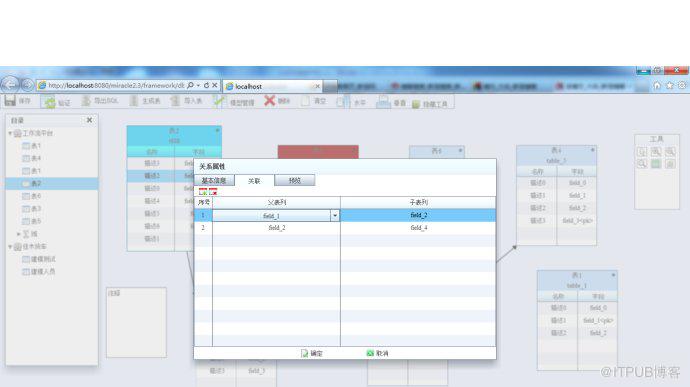

3，外键信息

二，数据库设计器功能介绍：

1.  感知当前连接的数据库类型

通过dao或者jdbc信息来自动判断

根据数据库类型，字段类型要发生变化，生成DML语句时也要变化

2.       数据库模型分类

系统表、轮轴子系统、xx子系统等

3.       用颜色来区分表的类型

支持外键的箭线

 4. ER图显示方案

ER图上仅显示如下内容即可

要能够调整宽高

 5. 字段详细信息

 双击某个表, 才显示详细信息

 详细信息分2组:

系统字段组: create_user_id、create_date、update_user_id、update_date、lock_version

自定义组：xxx

 其中系统字段组默认收缩起来，不占用地方

 表的属性包括：

Name，comment，（code可以省略），notes（描述信息）

Is_generate（表是否要生成到库里，否则被忽略）

Dml_status（new、created、modified）

字段属性包括:

Name、comment、domain、defaultvalue、datatype、length、precision、P、F、M

Domain域：相当于给一种字段类型起个名称，如UUID，对应varchar2（40）

Precision是小数位数

P： 代表主键

F： 代表外键

M： 代表非空

Sort_num：字段顺序

 Dml_status（new、created、modified）

 6.  索引的处理

支持索引的创建

 7.域维护界面

 Domain 维护界面：

可以设置默认值，最大、最小值、大小写限制等

 8.       支持文本框

 支持添加文本框，里面写数据库设计的备忘

 9.       生成DML语句

生成数据库结构：

Flex只需要告诉后台生成那些表，后台java类根据当前数据库类型生成对应的语句

需要支持Oracle、MySQL、SqlServer的语法
生成的时候可以勾选多个表，进行生成

 10.  数据库反向同步

表结构同步问题：

开发员通过后台直接修改表结构，前台的内容需要有同步功能。

包括新建的表、字段、修改的字段都能够反向过来。
