背景

在边缘集群的场景下边缘节点分布在不同的区域，且边缘节点和云端之间是单向网络，边缘节点可以访问云端节点，云端节点无法直接访问边缘节点，给边缘节点的运维带来很大不便，如果可以从云端SSH登录到边缘节点可以简化节点的运维工作。针对这一需求，[SuperEdge]项目扩展了 [tunnel]组件的能力，新增了 SSH 模块，让用户可以从云端 SSH 登录到边缘节点。

需求分析

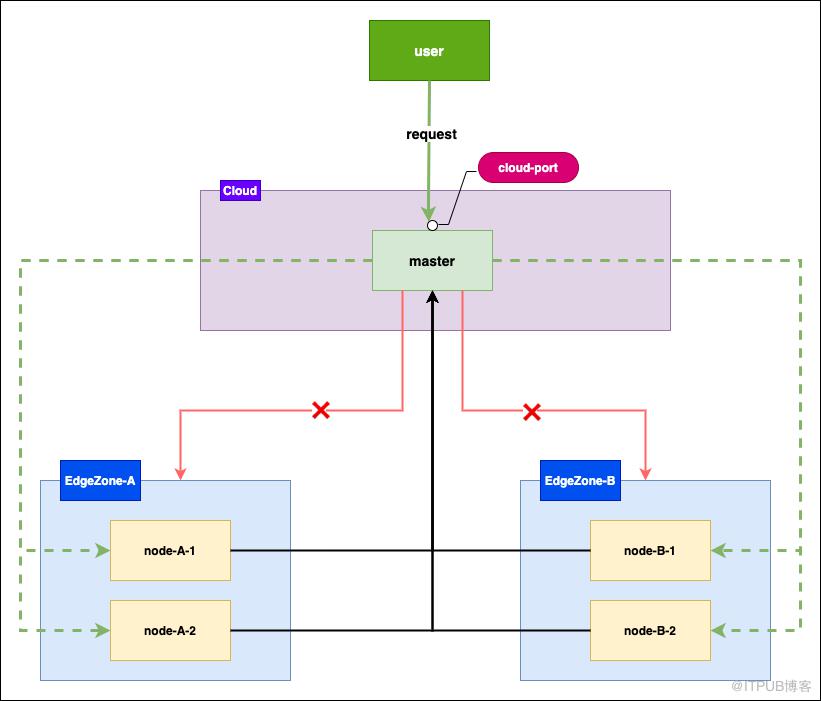

边缘集群的节点分布在不同的区域，边缘节点能够访问云端 master 节点，但 master 节点无法访问边端区域内的节点，用户希望通过访问 master 节点的端口 SSH 登录到节点实施运维工作。

常规方案

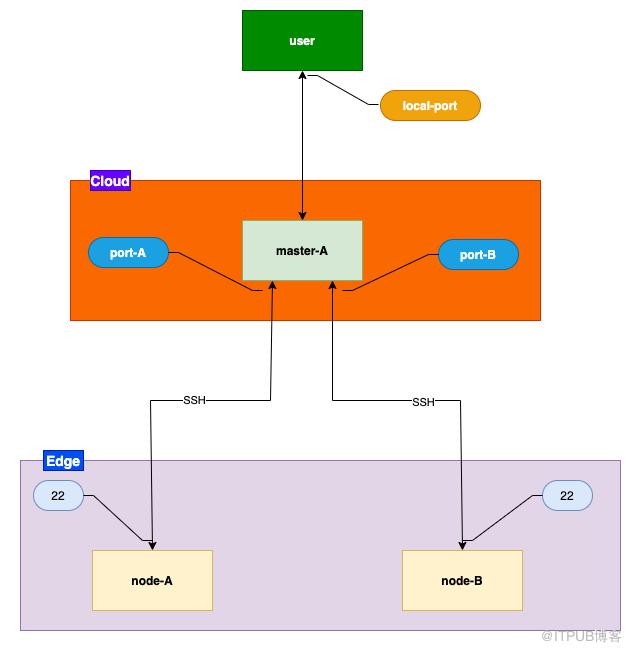

使用 SSH 端口转发技术可以实现 SSH 运维边缘节点功能，具体内容如下图所示：

1. 边缘节点 node-A 和 node-B 通过 SSH 的远程转发(ssh -R)将云端 master-A 节点的 port-A 和 port-B 端口与本地22端口(SSH Server 的端口)绑定
2. user 通过SSH的动态转发(ssh -D)与 master-A 建立 SSH 隧道同时在本地监听 local-port 端口
3. local-port 的请求都会通过 SSH 连接传到 master-A，由master-A 转发，例如 SSH 登录 node-A：ssh -o ProxyCommand=”nc -X 5 -x 127.0.0.1:local-port 127.0.0.1 port-A” root@127.0.0.1 ，127.0.0.1 port-A 就是 master-A 转发时请求的目标地址。

常规方案的缺点：

• 边缘节点映射端口管理复杂
  如图2所示，node-A 和node-B 将本地的22端口在 master-A 上映射为不同的端口，SSH 登录目标节点需要指定其在master-A映射的端口，当边缘节点数量很多时端口映射管理非常复杂，直接导致方案不可行。
• 请求涉及的多个连接，增加了出错的概率
  以 SSH 登录 node-A为例，如图1所示，sshClient->local-port，user->master-A，master-A->port-A，master-A->node-A，node-A->sshServer，共计需要建立5条连接。
• 云端和边端的 SSH 维护麻烦
  边端节点和云端节点的 SSH 连接，需要在边端节点上执行建立，且连接不具备断开重连的能力，维护起来比较麻烦。

tunnel 方案

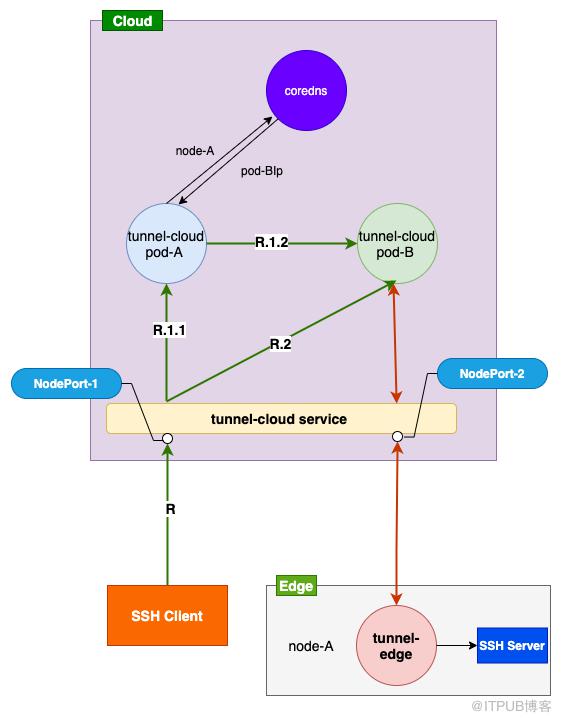

架构设计

1. SSH Client 请求 tunnel-cloud service 暴漏到外网的 NodePort-1 端口，service 根据负载均衡策略将请求转发 tunnel-cloud pod-A 或 tunnel-cloud pod-B。
2. 如果请求转发到 pod-A(R.1.1)，由于 node-A 没有和 pod-A 建立隧道，pod-A 会查询 coredns 获取与 node-A 建立隧道的 pod-B 的 podIp，然后将请求转发到 pod-B(R.1.2)
3. pod-B 收到请求后将请求通过隧道转发到 node-A 的 tunnel-edge，tunnel-edge 将请求转发到 SSH Server。

本方案的优势

• 在云端和边缘节点间的隧道不会映射端口，避开端口管理。
• 减少了请求过程中的建立连接数，减少了出错的概率
• 云端和边端的隧道具备断开重连机制，降低维护成本

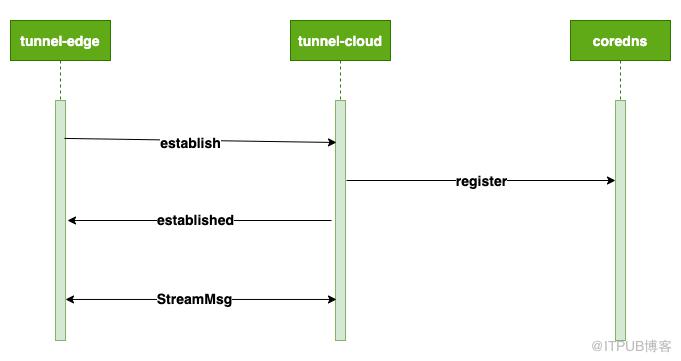

云边隧道的建立

使用 [gRPC]开源项目搭建长连接隧道，gRPC 实现断开重连机制。

1. tunnel-edge 向 tunnel-cloud 发送建立 gRPC 连接的请求
   tunnel-edge 在向 tunnel-cloud 的 NodePort-2 发送建立连接的请求，请求中携带了所在节点的节点名和 token 信息，tunnel-cloud service 根据负载均衡策略将请求转发到 tunnel-cloud pod，如图3所示，将请求转发到 tunnel-cloud pod-B
2. tunnel-cloud 向 coredns 注册本 pod 的 podIp 和 tunnel-edge 所在的节点的节点名信息
   tunnel-cloud 验证 tunnel-edge 请求信息中的 token 信息，验证通过后，节点请求信息中的节点名和本 pod的 podIp 写入到 coredns
3. tunnel-cloud 返回 gRPC 连接建立成功的消息
4. tunnel-edge 和 tunnel-cloud 之间通过 gRPC 长连接发送自定义协议消息 StreamMsg

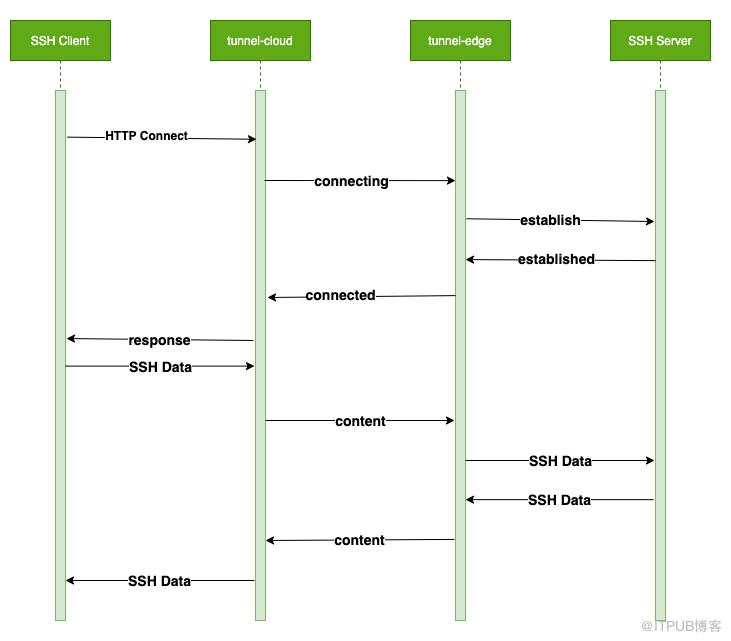

tunnel-cloud 转发的实现

1. SSH Client 请求 tunnel-cloud service 的 NodePort-1端口，发送 method 为 Connect的http 请求
   SSH Client 通过工具 netcat 或 crokscrew 发送的 method 为 CONNECT HTTP 请求，即 ProxyCommand 的内容(ProxyCommand= “nc -X connect -x tunnel-cloudIp:NodePort-1 node-A 22” )，参数的定义如下：

   • -X: 参数为协议的类型，这里指定的 connect 是 HTTP CONNECT
   • -x: HTTP Server 的ip地址和端口，这里指定的 tunnel-cloudIp:NodePort-1 是 tunnel-cloud service 暴漏到外网的ip和端口
   • node-A 为边端节点的节点名
   • 22 为边端节点 SSH Server 的监听的端口

   tunnel-cloud service 根据负载均衡策略将 SSH Client 的请求转发到 tunnel-cloud pod，如架构设计图3所示如果转发到 tunnel-cloud pod-A，tunnel-cloud 的 HTTP Server 收到的消息为 CONNECT node-A:22 HTTP/1.0 ,其中 node-A 为边端节点的节点名，22为边端节点 SSH Server 监听的端口，由于node-A没有与tunnel-cloud pod-A 建立云边隧道，因此 HTTP Server 会请求 coredns 获取 node-A 节点名对应的 tunnel-cloud 的 podIp，即为 tunnel-cloud pod-B , pod-A 会把请求转发给 pod-B

2. tunnel-cloud 向 tunnel-edge 发送自定义协议消息(StreamMsg.Type 为 connecting)
   tunnel-cloud 会根据 HTTP CONNECT 的请求信息中获取云端和边端节点的隧道，并通过云边隧道向 tunnel-edge 发送自定义协议消息用于与 SSH Server 建立 TCP 连接，类型为 connecting

3. tunnel-edge 向 SSH Server 发送建立 TCP 连接的消息
   tunnel-edge 在接收到 connecting 类型的自定义协议消息之后根据消息中 SSH Server 的ip和 port 发送建立TCP连接的请求

4. SSH Server 返回 TCP 连接建立成功的消息给 tunnel-edge

5. Tunnel-edge 返回自定义协议消息(StreamMsg.Type 为 conneted)给 tunnel-cloud
   tunnel-edge 在收到连接建立成功的消息后向 tunnel-cloud 发送一个 TCP 连接已建立的类型 connected 的自定义协议的消息

6. tunnel-cloud 返回 SSH Client 状态为 200 的 reponse 消息
   tunnel-cloud 在接收到 connected 的自定协议消息后会 SSH Client 返回一个状态码为 200的消息： HTTP/1.1 200 Connection established

7. SSH Client 向 tunnel-cloud 发送 SSH 协议的消息
   SSH Client在接收到状态码为200的响应消息后，使用和 tunnel-cloud 已经建立的隧道发送 SSH 协议数据

8. tunnel-cloud 将 SSH 协议的消息封装为自定义协议消息(StreamMsg.Type 为 content)发送给 tunel-edge

9. tunnel-edge 将 SSH 协议消息通过TCP连接发送给 SSH Server

10. SSH Server 将 SSH 协议消息发送给 tunnel-edge

11. tunnel-edge 将 SSH 协议消息封装为 content 类型的自定义消息发送给 tunnel-cloud

12. tunnel-cloud 将 SSH 协议消息返回给 SSH Client

前置条件

安装 [corkscrew]，Mac 直接使用 brew 安装

brew install corkscrew

或者，安装netcat(centos)

yum install -y netcat

SSH 登录节点

SSH 登录边缘节点 node-A-1，可以使用下面的命令：

ssh -o ProxyCommand= "corkscrew masterIP  cloud-port node-A-1  22"  root@127.0.0.1

或者

ssh -o ProxyCommand= "nc -X connect -x masterIP:cloud-port  node-A-1 22" root@127.0.0.1

• materIP: master 节点所在节点的外网ip
• cloud-port: NodePort 端口，对应的 SSH 模块的 Server 的端口
  获取 cloud-port

kubectl -n edge-system get svc tunnel-cloud -o=jsonpath='{range .spec.ports[*]}{.name}{"t"}{.nodePort}{"n"}{end}' | grep ssh | awk '{print $2}'

总结

使用该方案，用户无需手动搭建，可以快速SSH登录边端节点，实施运维工作。同时本方案提供的隧道相对传统方案更便于维护且提高了稳定性，用户体验得到提升。
