ArcGIS水文分析实战教程（2）ArcGIS水文分析工具的基本原理》中又介绍过D8算法，而《ArcGIS水文分析实战教程（4）地形预处理》章节中笔者也较少过如何创建无凹陷点得DEM数据，在使用流向分析工具之前可以先行阅读。
首先流向分析要使用填洼过的数据，确保DEM数据没有凹陷点。如果数据准备妥当，直接使用水文分析工具箱中的【流向】工具进行分析。

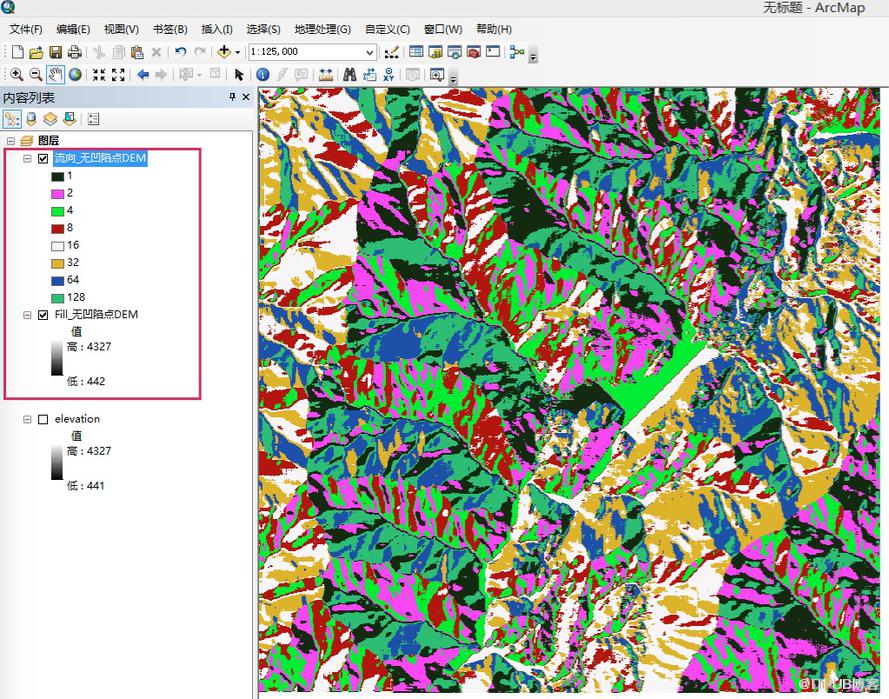

【流向】分析工具很简单，输入一个无凹陷点的DEM，输出结果就是流向栅格。之前也提及过，流向栅格数据是以2的n次方来标记8个方向的，在没有汇的情况下，其数值一定是2的n次方。ArcGIS软件经历了非常多个版本的迭代更新，已经很人性化了，在默认情况下会自动的给定流向栅格8个方位不同的颜色进行渲染。下图利用的就是使用无凹陷点DEM进行流向分析产生的结果：
从图上可以看到其8个方位的流向，但这个图不是给人看的，主要是给计算机进行识别的。

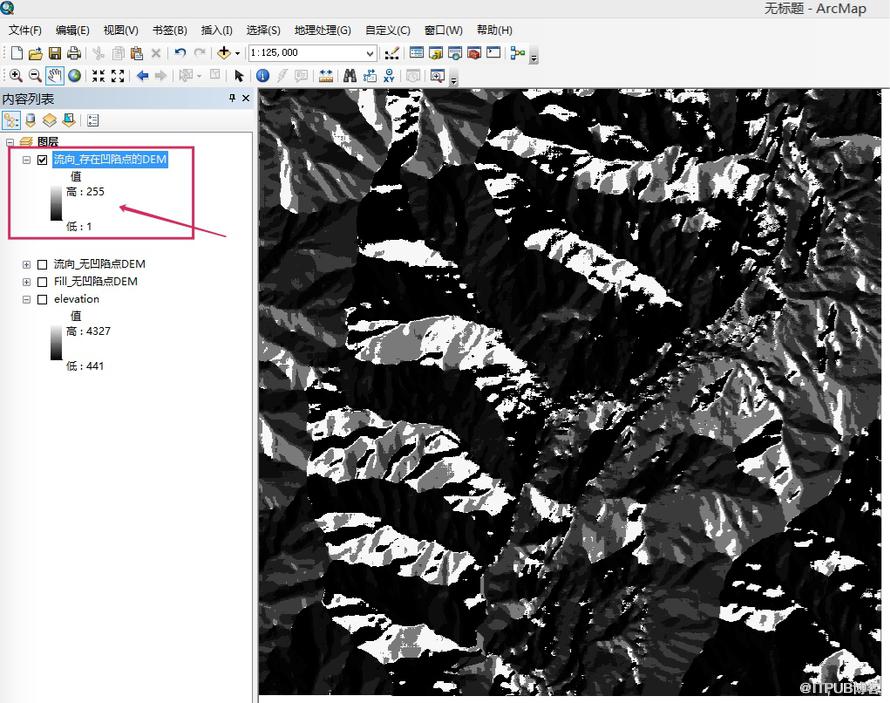

如果流向中出现的不是【1，2，4，8，16，32，64，128】这样的值，而是一个连续像元值的结果，其实质是产生了8个方向以外的数值，如下图所示：
那么在参与进行计算的DEM肯定还存在汇，所以要是遇到上图的这种流向的表达方式，就一定要对DEM做填洼操作，不然整个分析结果都会存在错误。
这是一个鲜为人知的小技巧，可以在分析的过程中就清楚DEM数据是否满足分析条件；同时也可以给分析人员做个提醒，判断分析出错在哪个环节。
