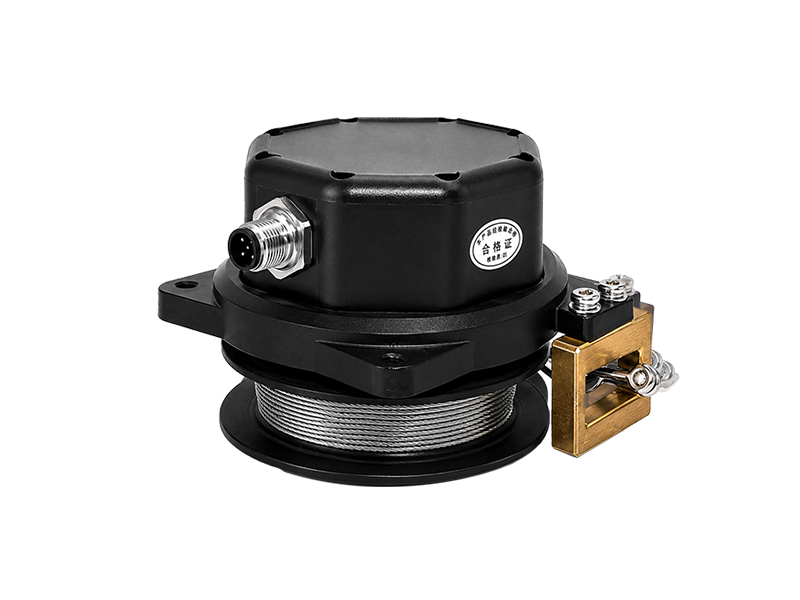

在工程机械、环卫机械等严苛工况下，如何同时精准测量直线位移和角度姿态？MX-L04BR 拉绳传感器给出了一体化答案。

 一、产品定位 MX-L04BR 是一款 集拉绳式长度测量与角度测量于一体的工业级传感器，采用 CAN 信号输出，可直接对接车载控制器、PLC 和显示屏。针对工程机械、环卫机械等振动大、温差大、粉尘多的工况设计，兼顾精度与耐用性。

 二、核心参数一览

• 型号：MX-L04BR

• 供电电压：10–32 VDC

• 过压保护：36 VDC

• 工作电流：≤ 100 mA @ 24 VDC

• 信号输出：CAN 型

• 长度测量范围：0–4 m

• 角度测量范围：0°–360°

• 综合精度：0.5% FS

• 重复性精度：0.2% FS

• 分辨率：0.06 mm

• 工作温度：-40℃ ~ 80℃

• 使用寿命：＞30000 次

• 机械尺寸：104 × 103 × 78 mm

• 防护等级：IP65

• 钢丝绳规格：直径 1.2 mm

• 电气接口：M12 五芯公头 - A 型

• 弹簧结构：S 形弹簧结构

 三、四大核心优势

1. 长度 + 角度一体测量，省空间省成本 传统方案需要分别安装拉绳位移传感器和倾角传感器，布线复杂、占用空间大。MX-L04BR 将两路测量集成于一体： 长度：0–4 m 拉绳量程，分辨率 0.06 mm 角度：0°–360° 全周测量 一台传感器同时输出位移和姿态数据，减少安装点位和线束数量。

2. CAN 输出，直连车载网络 采用 CAN 型信号输出，适配工程机械和商用车车载网络，可直接对接： 车载控制器（ECU） PLC 控制系统 显示屏 / 数据采集终端 相比模拟量输出，CAN 传输抗干扰更强，适合长距离布线和多节点组网。

3. S 形弹簧结构，寿命更持久 采用 S 形弹簧自动回卷结构，相比普通涡卷弹簧，应力分布更均匀，有效降低弹簧疲劳，使用寿命 ＞30000 次。配合 Φ1.2 mm 不锈钢钢丝绳，耐磨损、抗拉强度高，适应频繁往复工况。

4. 宽温宽压，适应严苛环境 供电 10–32 VDC：兼容 12V / 24V 车载系统 过压保护 36 VDC：容忍一定电源浪涌 工作温度 -40℃ ~ 80℃：覆盖高低温极端环境 防护等级 IP65：防尘防喷水，适合户外和冲洗场景

四、典型应用场景

• 工程机械： 臂架伸缩长度 臂架倾角

• 环卫机械： 举升机构行程 车身/机构倾角

• 高空作业车： 平台升降高度 平台倾斜监测

• 起重机： 吊臂伸缩量 吊臂仰角

• 农业机械： 割台/播种深度 地形坡度补偿

五、小结

MX-L04BR 拉绳传感器以“长度 + 角度一体化、CAN 直连、S 形弹簧长寿命、IP65 宽温”为核心卖点，适合工程机械、环卫机械等需要同时监测位移和姿态的严苛工况。对于希望简化安装、减少传感器数量、直接接入车载网络的用户，是一个值得关注的选择。
