DM数据库体系结构总结

一、体系结构概述

1.1 数据库与实例概念

数据库：指磁盘上存放在DM数据库中的数据的集合，包括数据文件、日志文件、控制文件以及临时数据文件等。 实例：由一组正在运行的DM后台进程/线程以及一个大型的共享内存组成。实例是操作DM数据库的手段，用来访问数据库的内存结构以及后台进程的集合。 架构特点：

• 采用"对称服务器构架"的单进程、多线程结构

• 单实例：一个实例管理一个数据库

• DMDSC：多个实例管理一个数据库（类似Oracle RAC）

1.2 整体架构图

二、存储结构

2.1 逻辑存储结构

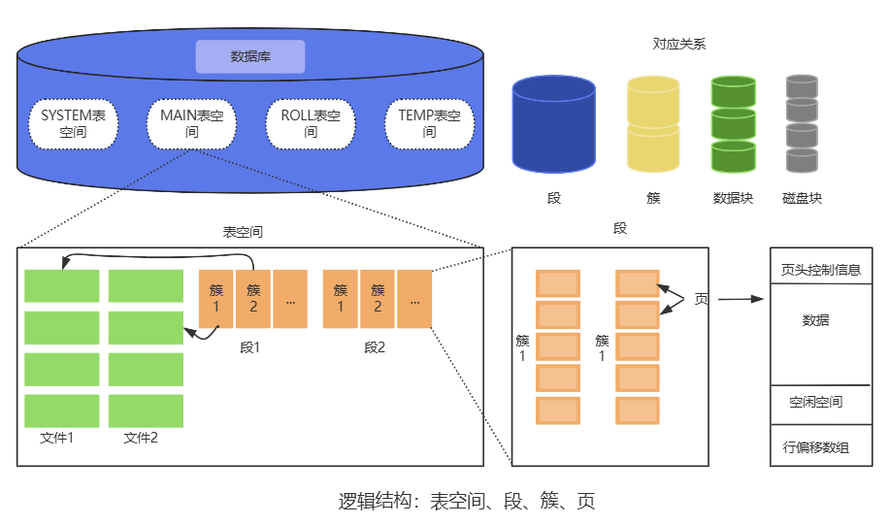

DM数据库逻辑存储层次结构如下：

2.1.1 表空间

数据库中所有对象在 逻辑上 都存放在表空间。创建DM数据库时，自动创建4个表空间：

2.1.2 页（数据块）

• 页是数据库中 最小的 数据存储单元和 IO单元

• 支持4KB、8KB、16KB、32KB四种大小

• 默认为8KB，创建数据库后不可修改

     页结构

2.1.3 簇

• 簇是数据页的上级逻辑单元
• 由同一个数据文件中16、32或64个连续的数据页组成
• 默认大小为16个页，创建数据库后 不可修改

2.1.4 段

段是簇的上级逻辑单元，由一组簇组成：

• 数据段：表段、索引段
• 临时段：临时表空间中的段
• 回滚段：存放回滚信息，用于恢复和读一致性

2.2 物理结构

2.2.1 参数文件

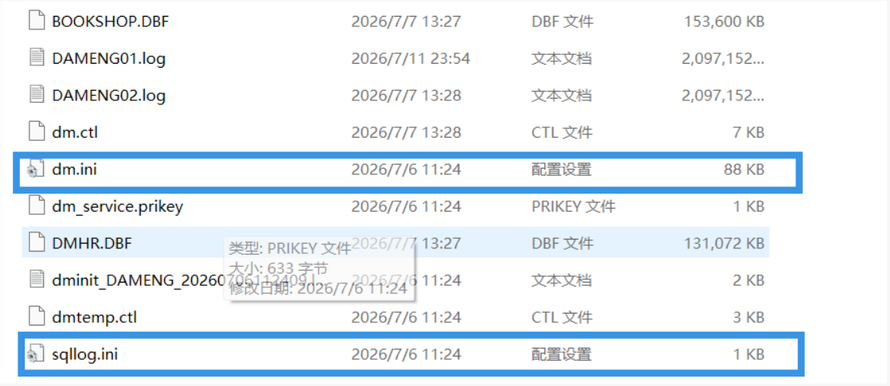

dm.ini：数据库启动必需的配置文件 参数类型：

• 静态参数：修改后需 重启服务器生效

• 动态参数：修改后 即时生效（分会话级和系统级）

• 手动参数：必须手动修改文件后重启生效

其他配置文件：

• dmmal.ini：MAL系统配置文件

• dmarch.ini：归档配置文件

• dm_svc.conf：客户端连接配置文件

• sqllog.ini：SQL日志配置文件

2.2.2 控制文件

文件名：dm.ctl。 二进制文件，记录数据库必要信息。

主要内容：

• 数据库名称、服务器模式
• 数据库版本、数据文件版本
• 启动次数、最近启动时间
• 表空间信息

使用dmctlcvt工具将控制文件与txt文件进行互相转换

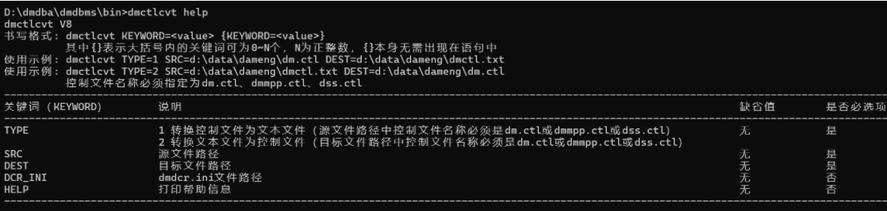

使用dmctlcvt help查看具体参数含义

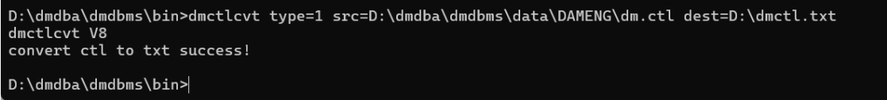

使用 dmctlcvt type=1 src=D:\dmdba\data\DAMENG\dm.ctl dest=D:\dmctl.txt 转换为txt文件

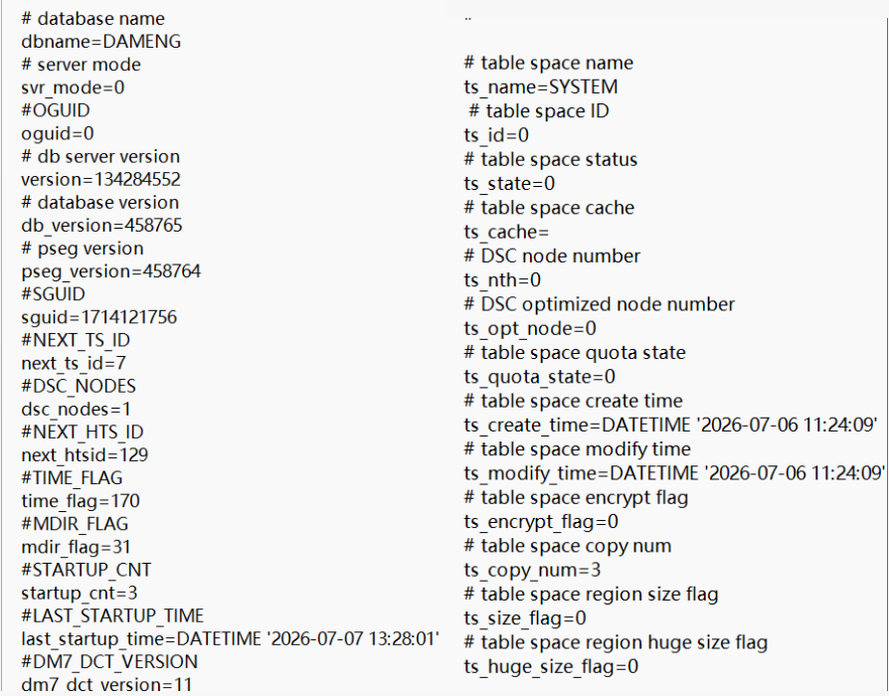

查看文件内容

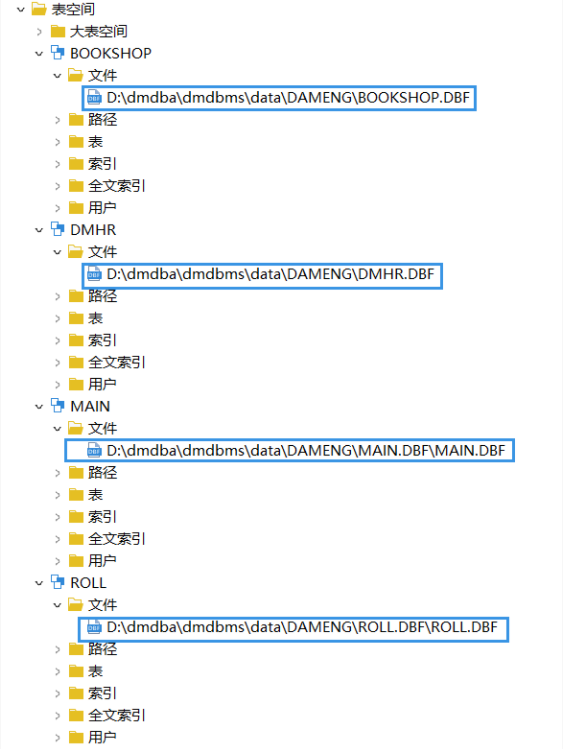

2.2.3 数据文件

• 扩展名：.dbf

• 存储真实数据的最重要文件类型

• 一个数据库可以有多个数据文件

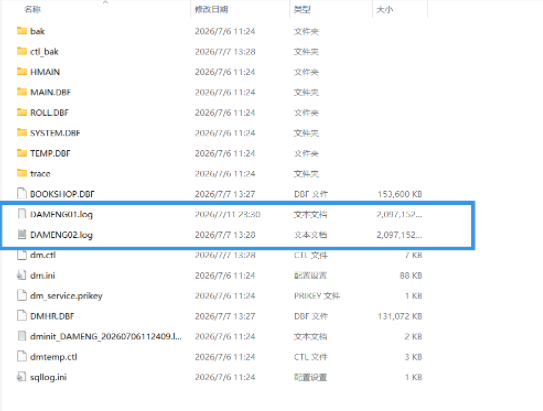

2.2.4 在线日志文件

• 扩展名： .log

• 默认文件为 DAMENG01.log、DAMENG02.log

2.2.5 归档日志文件

归档时间命名。通过 dmarch.ini文件配 置归档类型、归档日志大小、归档日志目录、归档日志保 留大小/时间等

• 重做日志文件的副本

• 用于数据库恢复和数据守护

• 需要开启归档模式

2.2.6 事件日志

记录了 DM 数据库运行时的关键事件。系统启动、关闭、内存申请失败、IO 错误等一些致命错误；数据库运行过程中的日志信息；备份还原过程中备份还原操作的阶段性信息等。

• 主要用于系统出现严重错误时进行查看并定位问题，它随着DM 数据库服务的运行一直存在

• 默认存放在数据库log 目录下，../dmdbms/log；

• 可通过修改ELOG_FLAG参数，配置 ELOG 日志文件命名方式，默认为 dm_实例名_年月.log

2.2.7 备份文件

只有有效的数据页，包括数据文件的描述页和被分配使用的数据页。

• 备份片文件后缀为.bak，用来存放备份数据

• 元数据文件的后缀为.meta

三、内存结构

3.1 内存池

3.1.1 共享内存池

• 启动时从操作系统申请的一大片内存

• 减少系统调用，提高内存管理效率

关键参数

-- 查看内存池参数
SELECT para_name, para_value FROM v$dm_ini
WHERE para_name LIKE '%MEMORY%';

3.1.2 运行时内存池

• 特定功能模块使用的内存池

• 包括会话内存池、虚拟机内存池等

3.2 缓冲区

3.2.1 数据缓冲区

• 存放数据页的关键内存区域

• 四种类型：

• 管理链表

  • 自由链：存放未使用的数据页

  • LRU链：存放已使用的数据页

  • 脏链：存放已修改的数据页

• 参数配置：

-- 查看缓冲区参数
SELECT para_name, para_value FROM v$dm_ini
WHERE para_name LIKE '%BUFFER%';

3.2.2 日志缓冲区

• 存放重做日志的内存缓冲区

• 由RLOG_BUF_SIZE参数控制，单位为 页

-- 查看日志缓冲区参数
SELECT para_name, para_value FROM v$dm_ini
WHERE para_name = 'RLOG_BUF_SIZE';

3.2.3 字典缓冲区

• 缓存数据字典信息（表、列、权限等）

• 由DICT_BUF_SIZE参数控制，默认5M

-- 查看字典缓冲区参数
SELECT para_name, para_value FROM v$dm_ini
WHERE para_name = 'DICT_BUF_SIZE';

3.2.4 SQL缓冲区

• 存放执行计划、SQL语句和结果集缓存

• 由CACHE_POOL_SIZE参数控制

-- 查看SQL缓冲区参数
SELECT para_name, para_value FROM v$dm_ini
WHERE para_name LIKE '%CACHE_POOL_SIZE%';

3.3 排序区

• 提供数据排序所需的内存空间

• 由SORT_BUF_SIZE参数控制

-- 查看排序区参数
SELECT para_name, para_value FROM v$dm_ini
WHERE para_name LIKE '%SORT%';

3.4 哈希区

• 为哈希连接设定的虚拟缓冲区

• 由HJ_BUF_SIZE参数控制

-- 查看哈希区参数
SELECT para_name, para_value FROM v$dm_ini
WHERE para_name LIKE '%HJ%';

四、线程结构

DM数据库采用 单进程、 多线程架构。

4.1 主要线程类型

4.1.1 监听线程

• 在服务器端口循环监听客户端连接请求

• 生成会话申请任务，加入工作线程任务队列

• 优先级高于普通线程

4.1.2 工作线程

• DM服务器的核心线程

• 从任务队列中取出任务并处理

• 负责所有实际的数据相关操作

4.1.3 IO线程

• 处理数据库IO读写操作

• 触发时机：

  • 数据页不在缓冲区中，需要读入

  • 缓冲区满或系统关闭，需要写入脏页

  • 检查点到来，需要写入所有脏页

4.1.4 日志FLUSH线程

• 将重做日志缓冲区中的日志写入磁盘

• 在事务提交或执行检查点时触发

• 保证数据故障恢复的一致性

4.1.5 日志归档线程

• 负责远程异步归档任务

• 从任务队列中取出任务，按归档类型处理

4.1.6 日志APPLY线程

• 在数据守护系统中使用

• 备库接收主库的REDO日志并重做

• 保持主备数据同步

4.1.7 调度线程

• 接管系统中所有需要定时调度的任务

• 每秒钟轮询一次

• 主要职责：

  • 检查系统级时间触发器

  • 清理SQL缓存、计划缓存中失效项

  • 执行动态缓冲区检查

  • 自动执行检查点

  • 会话超时检测

  • 唤醒等待的工作线程

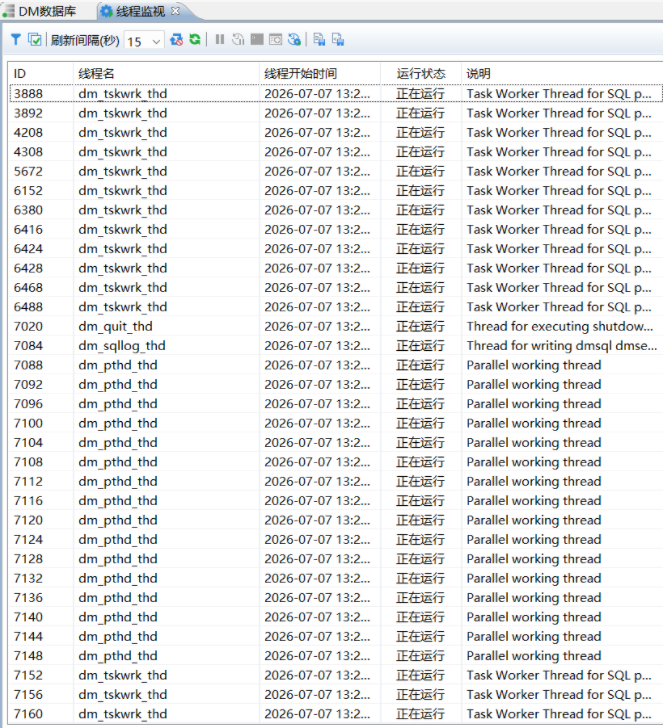

4.2 线程信息查看

-- 查看当前活动线程
SELECT * FROM v$threads;
-- 查看线程统计信息
SELECT name, COUNT(*) as thread_count
FROM v$threads
GROUP BY name
ORDER BY thread_count DESC;
-- 查看进程信息
SELECT * FROM v$process;

五、常用参数

5.1初始化参数

簇，页，日志文件大小，字符集，大小写敏感，需要在数据库创建之前就确定好的不可修改

----例子：MySQL迁移数据库到DM的时候，库的名称是小写customer_service，导入后未改变库名。在DM数据库命令行操作时切换customer_service模式时需要使用“customer_service”才能识别为小写，不加“”会默认识别为CUSTOMER_SERVICE。

5.2 dm.ini参数

5.3 修改参数的方法

-- 方法1：使用系统函数修改动态参数
SP_SET_PARA_VALUE(1, 'BUFFER', 8000);
-- 方法2：使用系统函数修改静态参数
SP_SET_PARA_VALUE(2, 'MAX_SESSIONS', 1000);
-- 方法3：使用ALTER SYSTEM命令
ALTER SYSTEM SET 'ENABLE_BLOB_CMP_FLAG' = 1 BOTH;
-- 查看参数信息
SELECT para_name, para_value, para_type
FROM v$dm_ini
WHERE para_name = 'BUFFER';

5.4 参数修改注意事项：

• 静态参数：修改后需要重启数据库实例

• 动态参数：修改后立即生效

• 手动参数：必须手动修改dm.ini文件后重启

• 修改参数前建议 备份当前配置

• 生产环境修改参数需在 维护窗口进行

六、总结

DM数据库体系结构具有以下特点：

• 架构清晰：采用单进程多线程架构，资源利用率高

• 存储层次分明：从数据库到页的五层逻辑结构，管理精细

• 内存管理高效：多种缓冲区和内存池设计，减少IO操作

• 线程分工明确：各类线程各司其职，保证系统稳定运行

• 参数配置灵活：支持动态和静态参数，便于性能调优

通过深入理解DM数据库的体系结构，可以更好地进行数据库管理、性能优化和故障排查，。为后续的深入学习奠定基础。
