前言

注：本系列基于2023年蓝桥杯实战情况就行编写，所有软件均采用2023年赛点资源包

LCD是最简单也是最复杂的。简单是因为，你只需要记住4个函数，复杂是因为，程序功能基本以界面作为划分，合理的规划变得尤为重要。

在编程时，我个人习惯按照各个界面去划分不同的功能，以便防止干扰。

一、LCD模块分析

这个比较简单，我们只需要导入三个现成的库文件，即可。

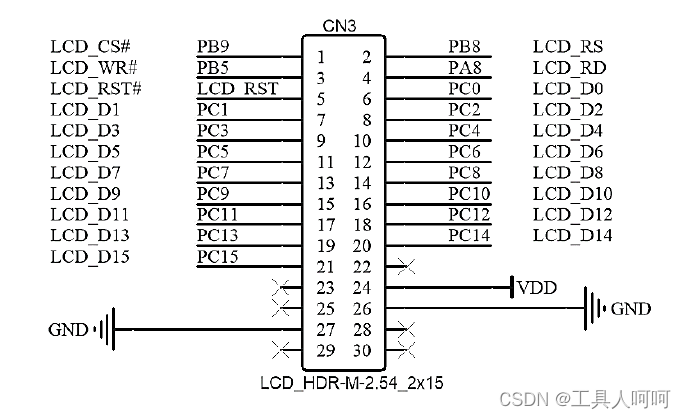

1、原理图

2、LCD显示过程及原理（不考，会用就行）

二、软件部分

1.导入库文件

1、复制文件

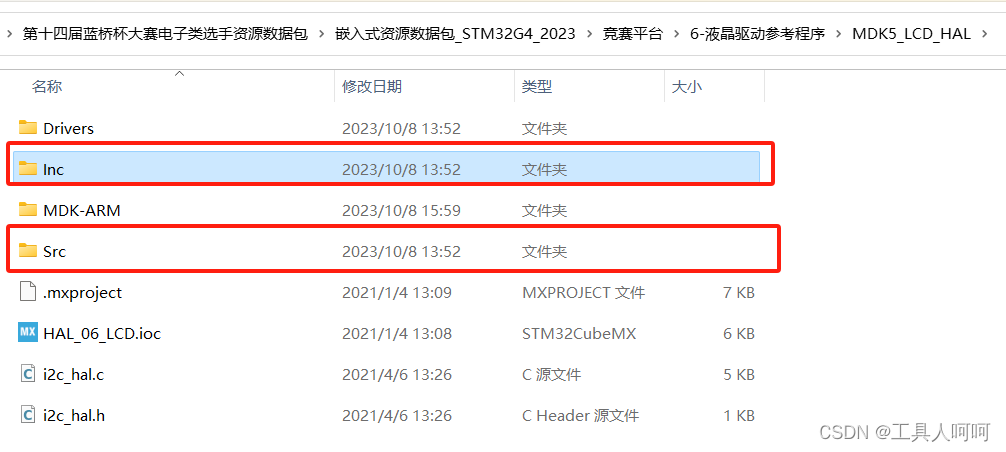

从液晶驱动参考程序中，复制以下三个文件到我们的工程下对应的目录。

文件夹    文件

src         lcd.c

Inc         lcd.h，fonts.h

2、添加进keil 工程

添加后别忘了点击build，这样头文件 才会被引用，否则不会有代码提示。

如果你不是放在Inc文件夹，那么需要手动添加头文件路径。

2、代码实例

以下代码请写在while(1)或者LCD操作之前

LCD_Init();
 LCD_Clear(White);//清屏
 LCD_SetBackColor(White);//背景设置为白色
 LCD_SetTextColor(Black);//字体设置为黑色

接着我们就可以编写功能代码了。

void hello(void)
{
int n=1;
unsigned char str[21];
sprintf((char *)str,"%d" ,n);
LCD_DisplayStringLine(Line4, (unsigned char *)"    Hello,world.   ");
LCD_DisplayStringLine(Line5, str);
}

库文件中定义了行数和列数。从Line0到Line9一共10行，每行20个字符。注意：题目中示意图大概率第一行是1不是0，也就是Line n-1

三、问题

1、有时我只更改一个字，却要全屏清除，快了就会闪屏，看着难受

可以使用LCD_DisplayChar(u8 Line, u16 Column, u8 Ascii)函数。

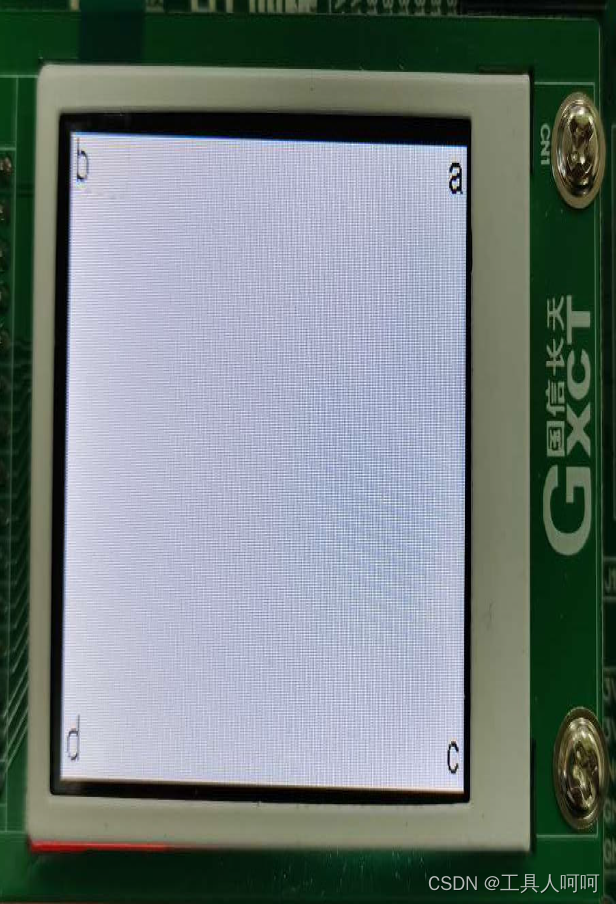

这里4点坐标为（注意方向）：

点   坐标

a     (0,15)

b    (0,319)

c    (216,15)

d    (216,319)

2、自定义颜色

关于颜色，可能就不太好计算了。

这里采用的是16位二进制数来表示颜色，依次是5红，6绿，5蓝

3、关于格式化字符

名称                      符号

字符                       %c

整数                       %d

浮点数                    %f

不带先导十六进制     %x

百分号                    %%

自动补0                  %02d

指定小数位              %.2f

总结

lcd比较简单，但是是所有功能的基础，一定要能熟练运用。

下一篇文章，我们将分析串口，这应该算是蓝桥杯噩梦（做过停车场计费系统的应该知道）。
