前言

注：本系列基于2023年蓝桥杯实战情况就行编写，所有软件均采用2023年赛点资源包

历年真题在官网都有，这里直接上链接（需要登录）

本文用点灯的案例来验证你的软硬件是否配置完成，大家直接基于我的模板去完成就可以，这里附上下载地址。详细的硬件解析将在下一篇中进行，点灯的步骤也放在下面。

验证工程下载地址：https://download.csdn.net/download/weixin_44354614/88409720

一、打开我的工程

1、cubemx工程

在这里插入图片描述

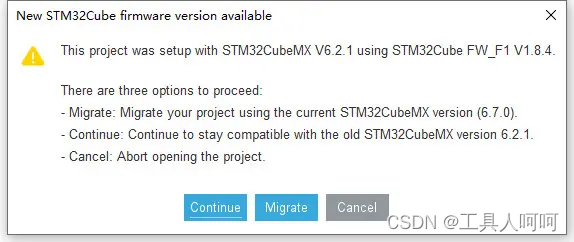

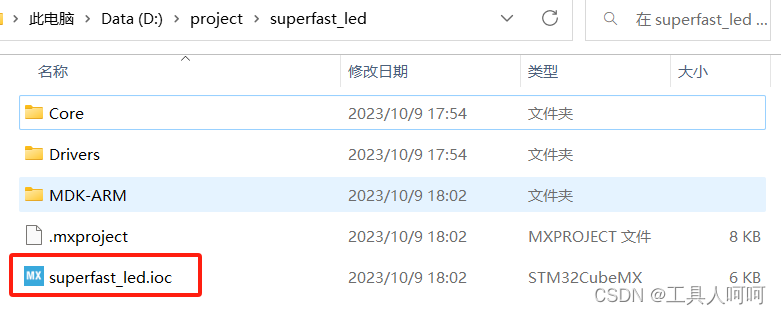

双击这个文件，因为我的版本是6.8.1，高于官方资料包里的版本，所以你需要选择Migrate（之后的教程会使用我新建的虚拟机，环境采用我发的资源包）

在这里插入图片描述

图片是网上找的，差不多就是这个样子。

cubemx需要联网更新资源，打开的时候会读条，等待就可以，第一次可能比较慢。

如果打不开，再根据提示自行百度解决，我没遇到，没法说明。

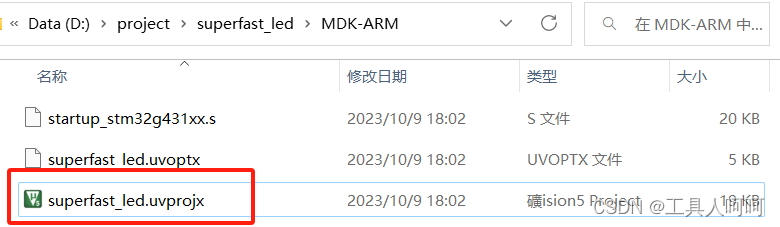

2、打开keil工程

在这里插入图片描述

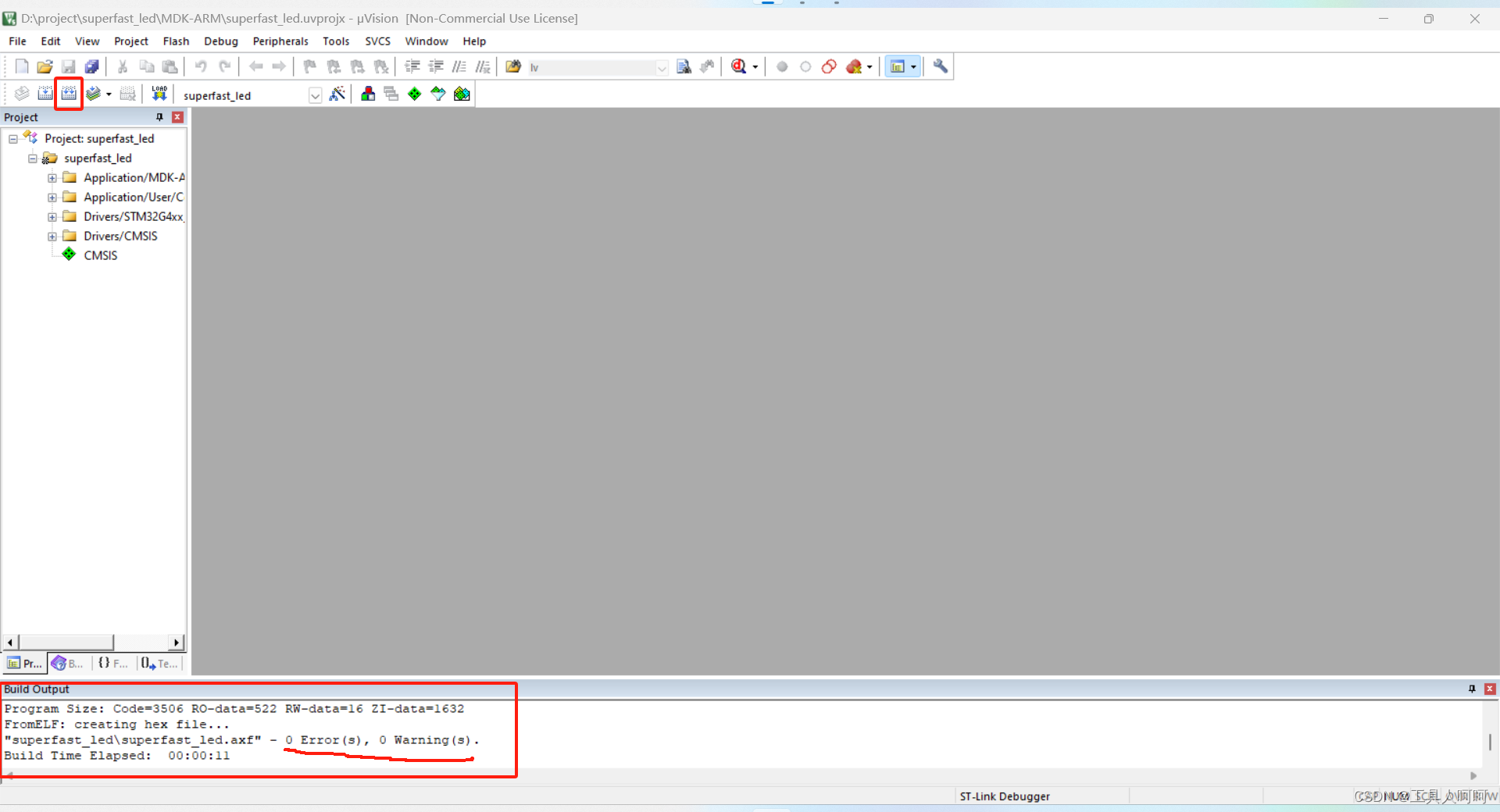

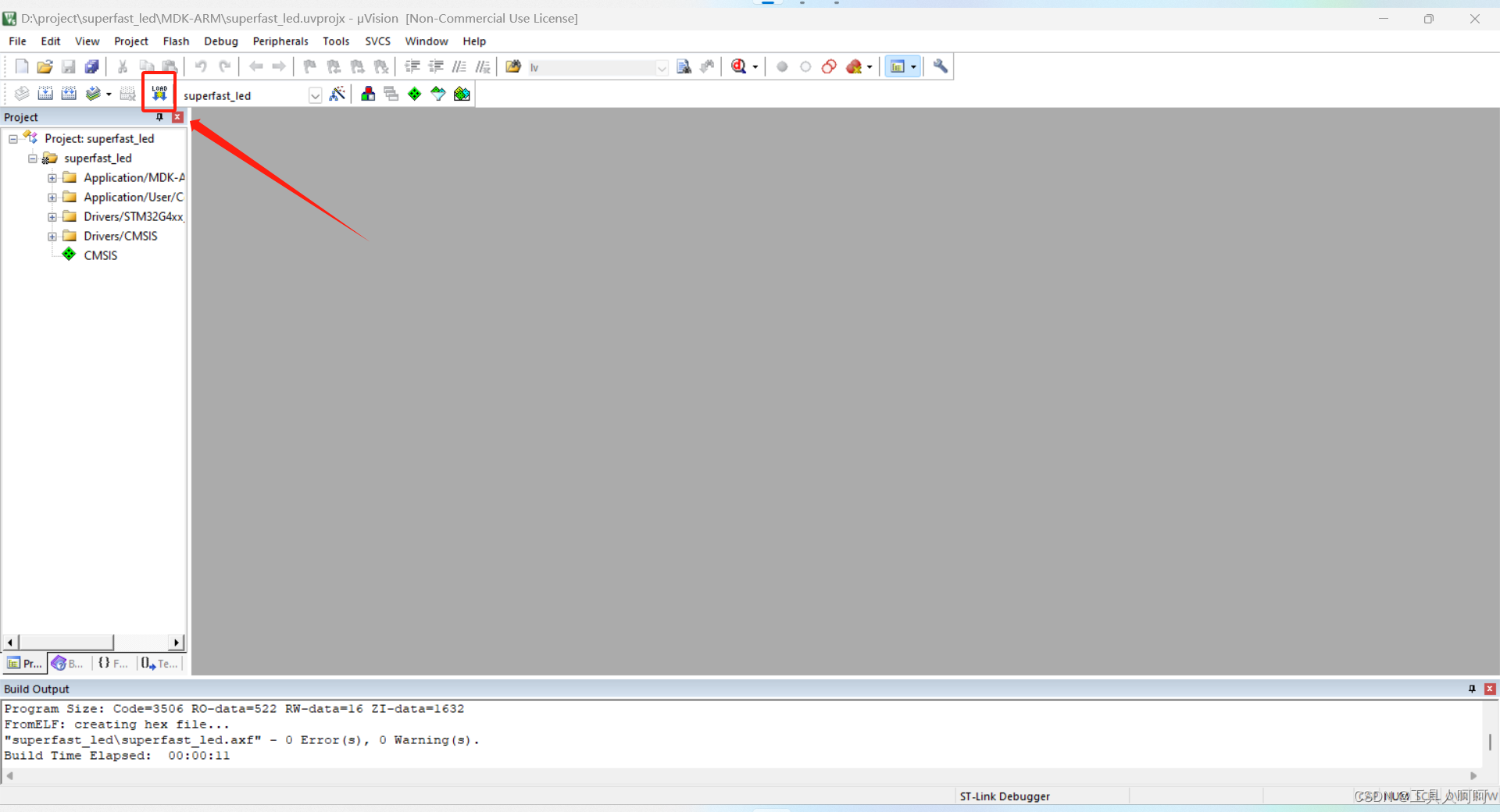

点击rebuild，没有报错就可以了。

在这里插入图片描述

3、下载

连接板子，如果这里没有设备，可能需要打驱动（win10及以上是自动的）或者检查连接。

在这里插入图片描述

点击这个下载就可以。

在这里插入图片描述

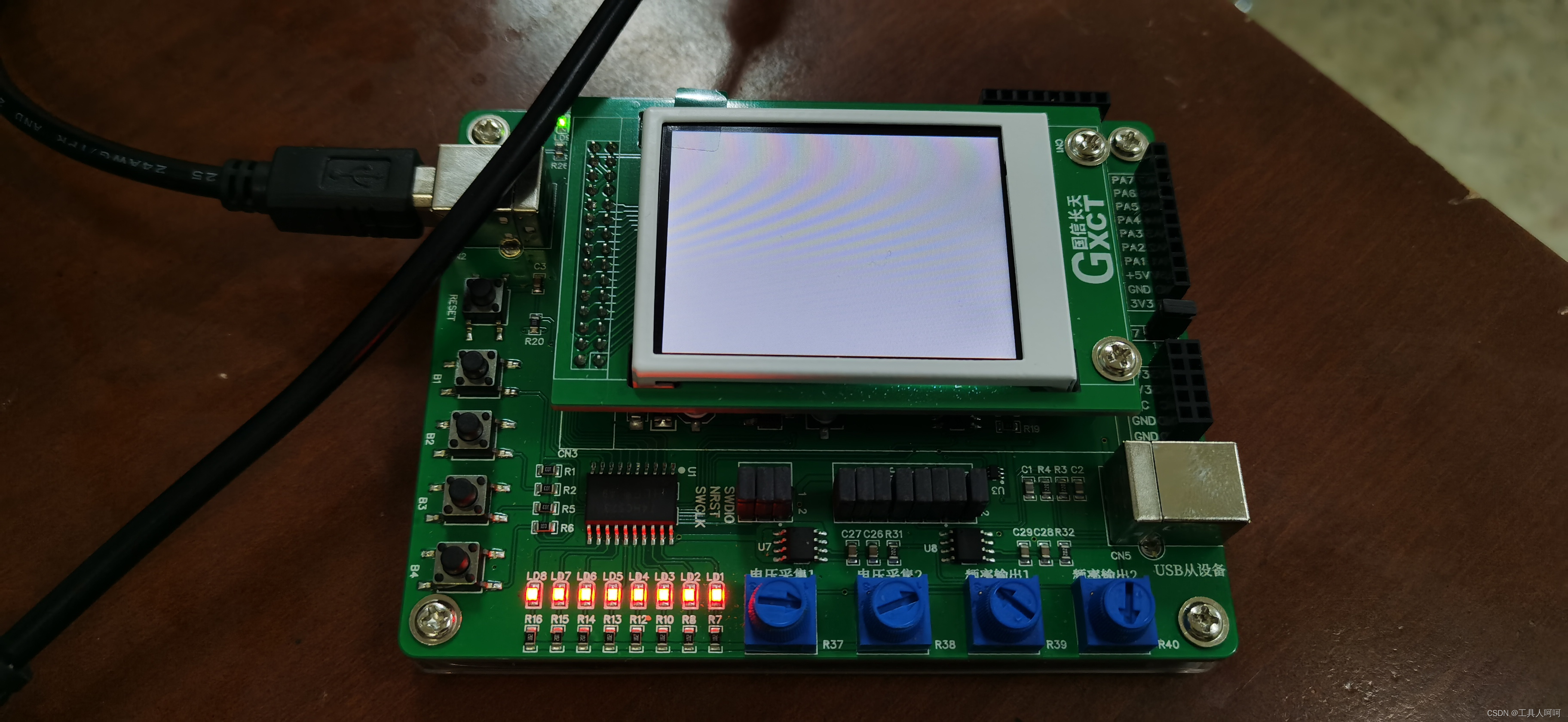

4、观察现象

在这里插入图片描述

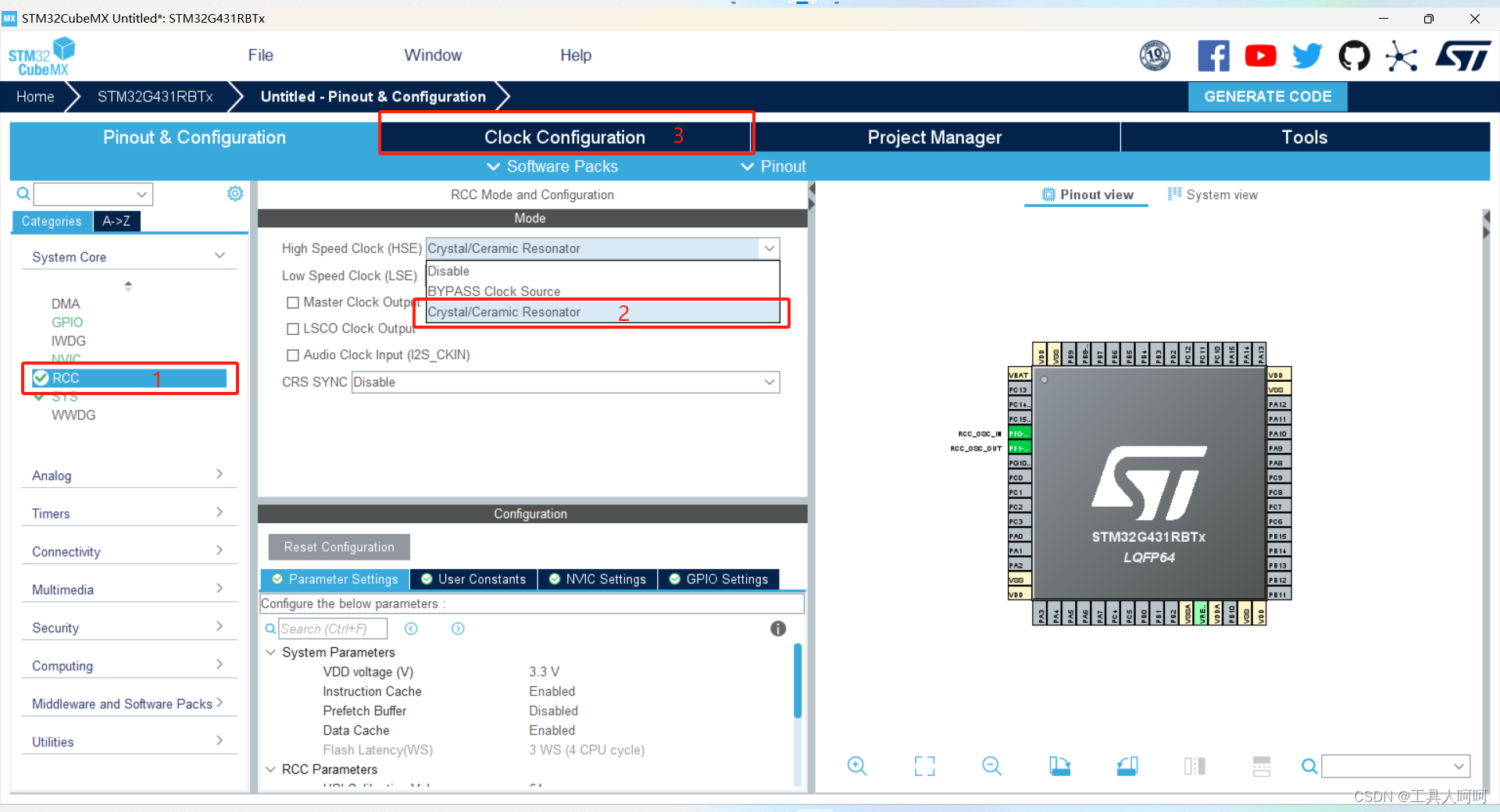

二、cubemx配置

在这里插入图片描述

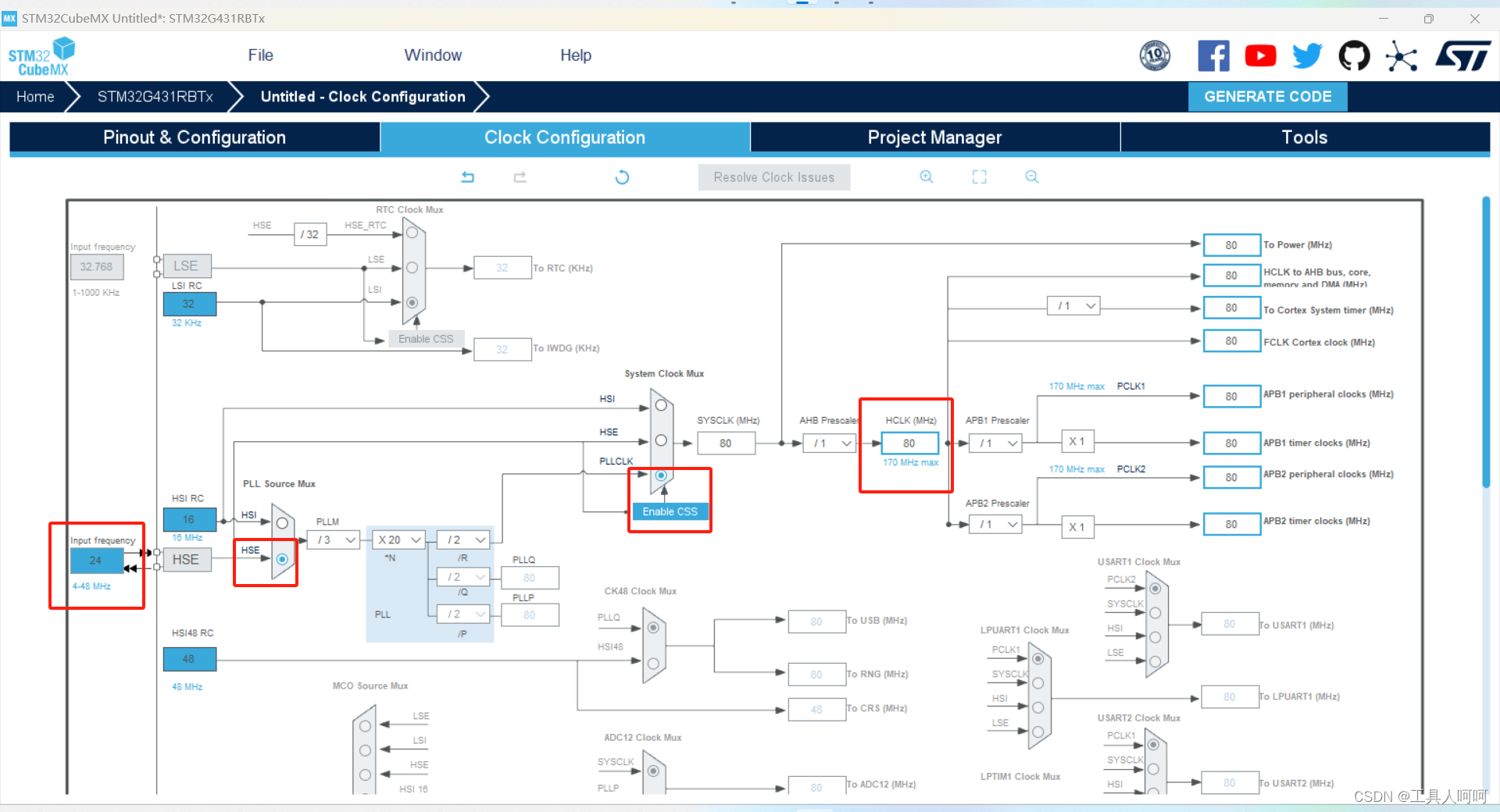

只需要按我框的几个，然后回车，软件会自动调整。HCLK一般为了好算，我会取80（使用ADC的情况）或者100，具体看要求决定。。

在这里插入图片描述

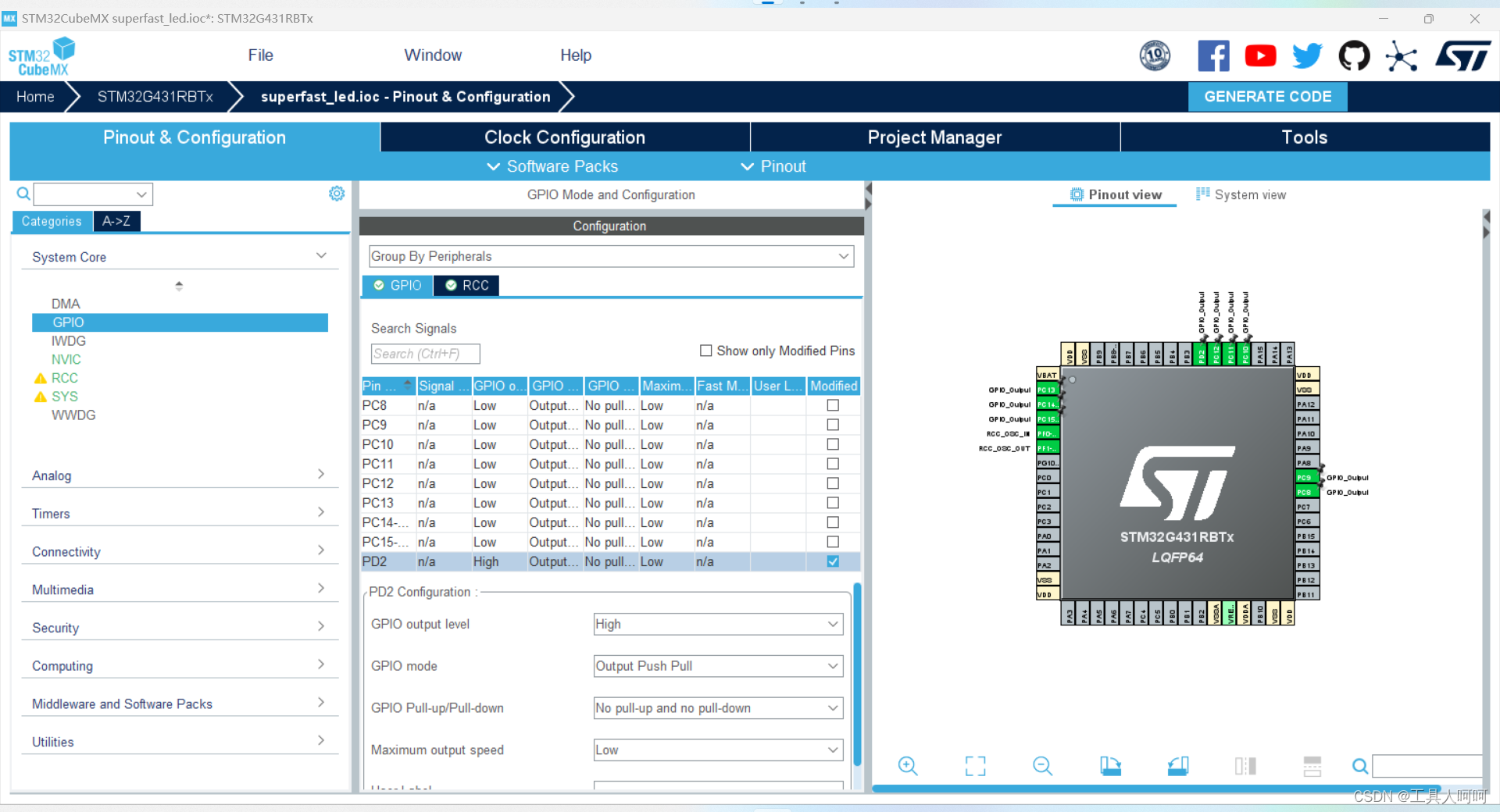

右边选择引脚，按图照抄就行，从PC8到PC15，别忘了PD2引脚。

在这里插入图片描述

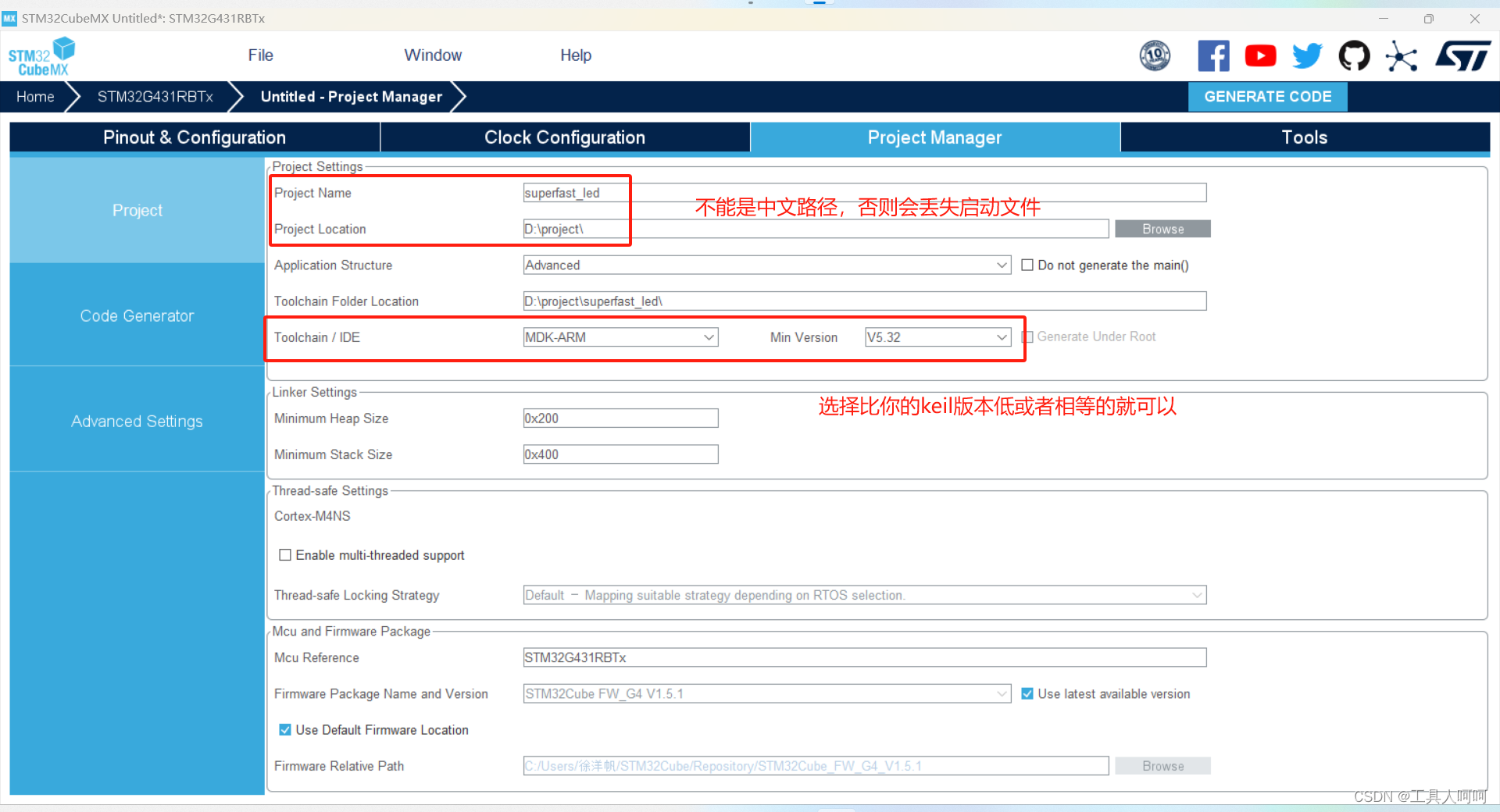

这里不要有中文路径就可以，不然还需要自己手动添加启动文件。如果用我的keil安装包的，第二个框的版本号就不需要改了。

在这里插入图片描述

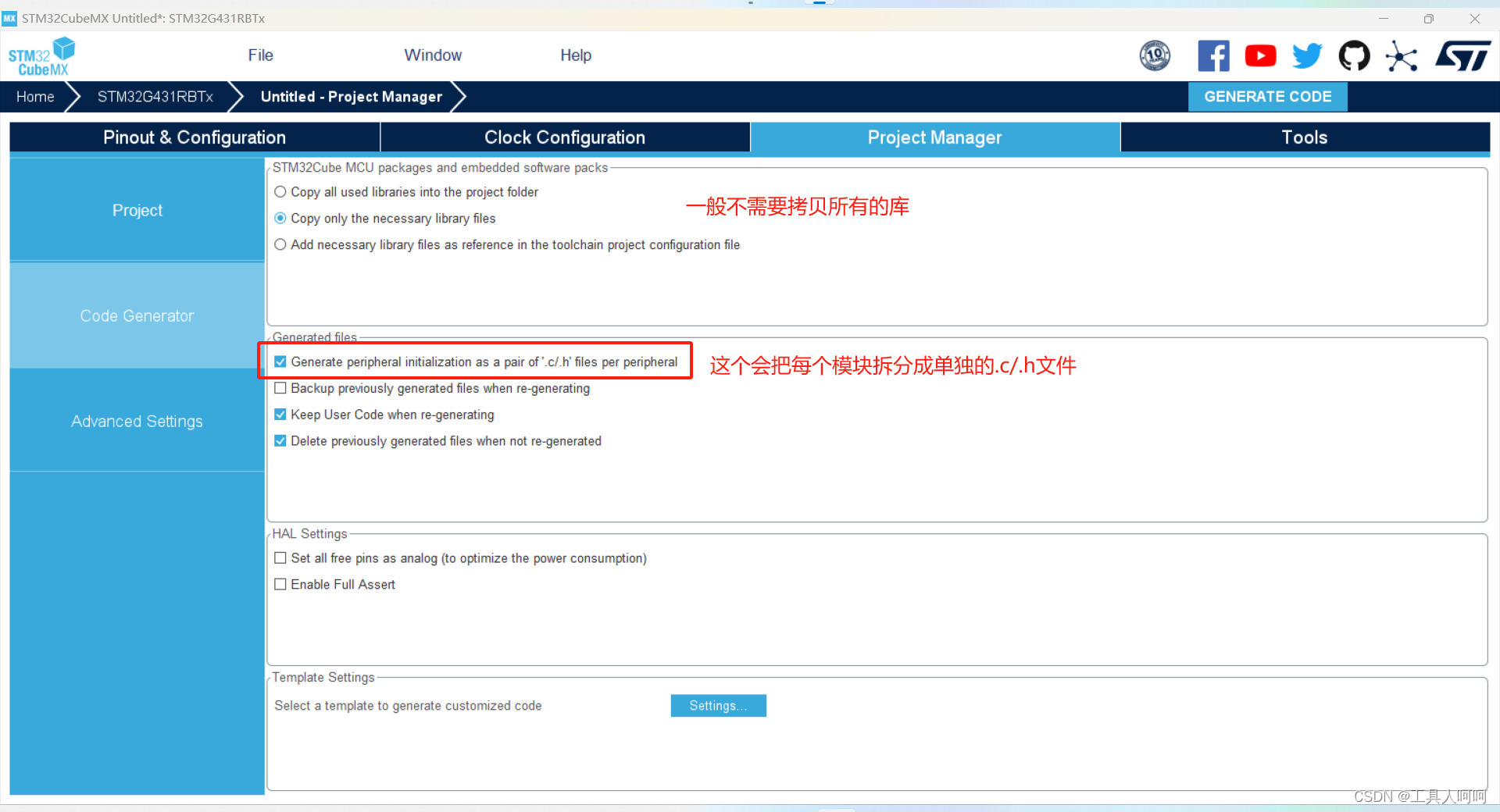

这两个选项对于比赛来说，保持默认即可。

STM32Cube MCU packages and embedded software packs，如果你是自己做东西，硬盘空间比较紧张的可以选择第2个。==就这个点灯来说，第二个选项只有5MB。而选择全部的话就有72MB。==反正你要使用新的模块也会来这个软件配置，所以没影响。

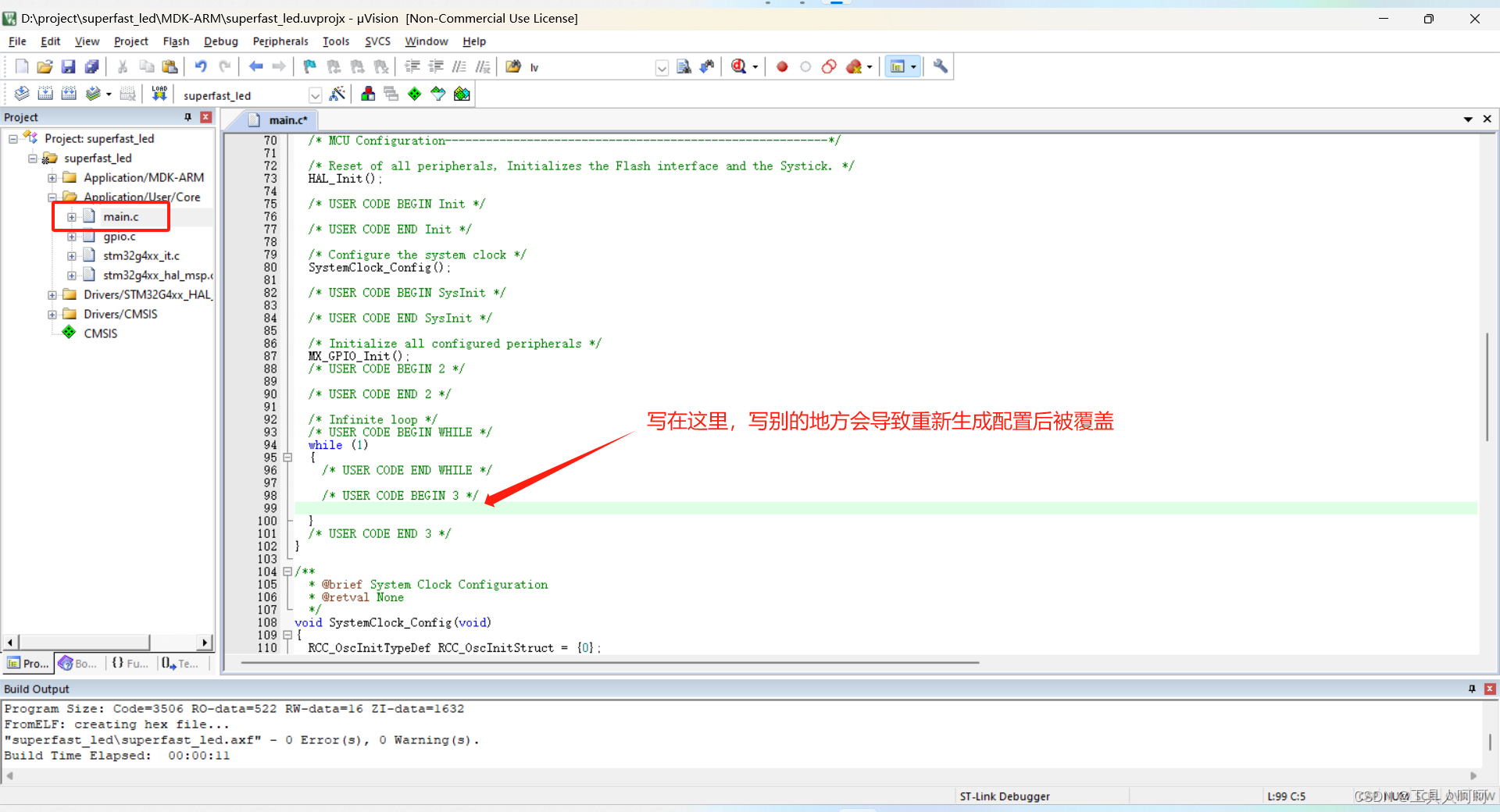

Generated files，这个或许对于比赛来说，默认（第一个选项不选）会更方便。但是不利于你自己做项目的时候制作bsp文件，目录结构相对清晰。第三个选项很重要如果你不能一次配置完成，那么务必选上，代码写在user begin和user end之间，不要删除那些注释。

在这里插入图片描述

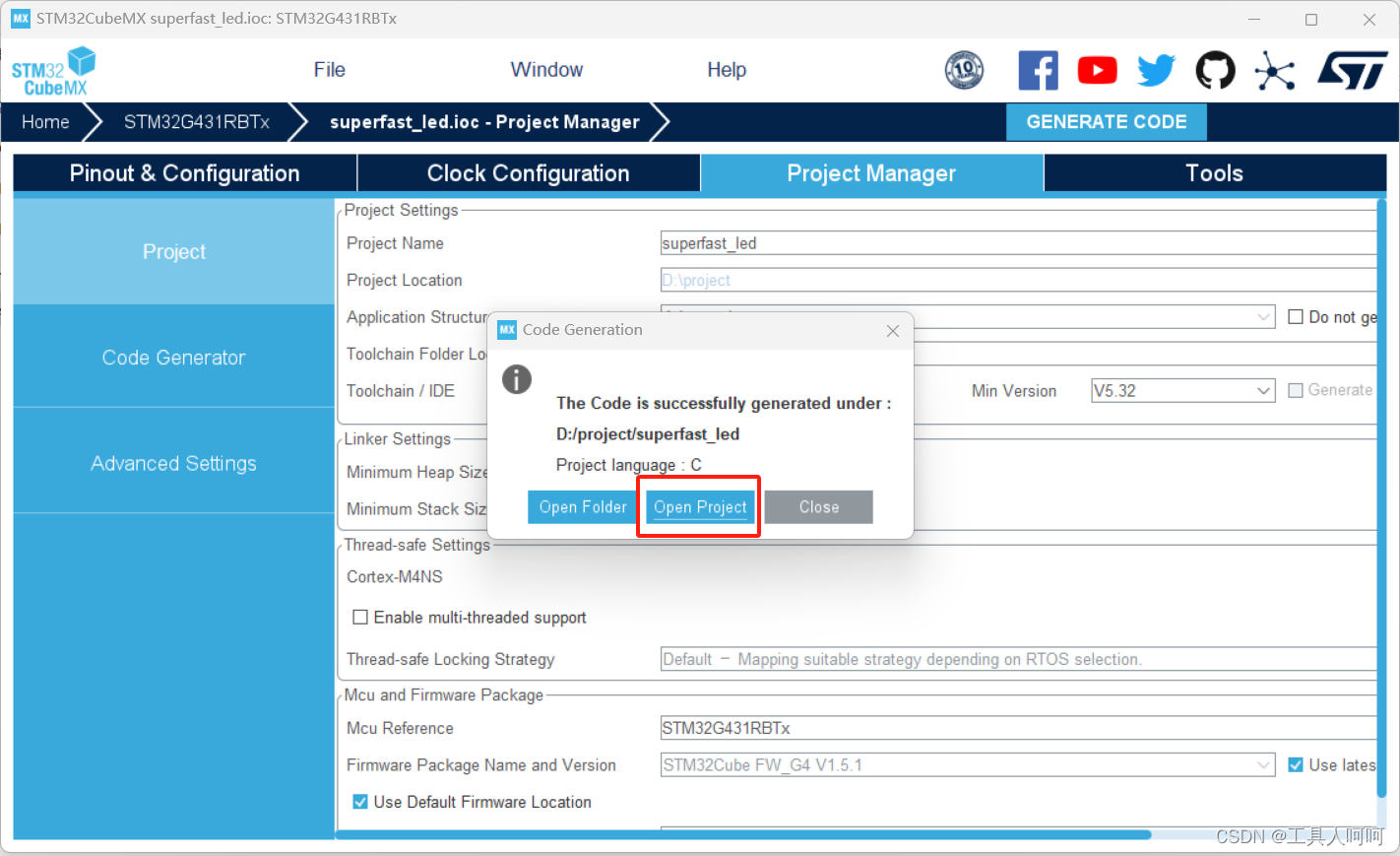

之后点右上角的GENERATE CODE生成代码后，点击打开工程就可以了。

没有这个选项的话，大概率是你放在的中文目录好像桌面也算中文，似乎是bug 。

在这里插入图片描述

三、keil

1、配置调试器

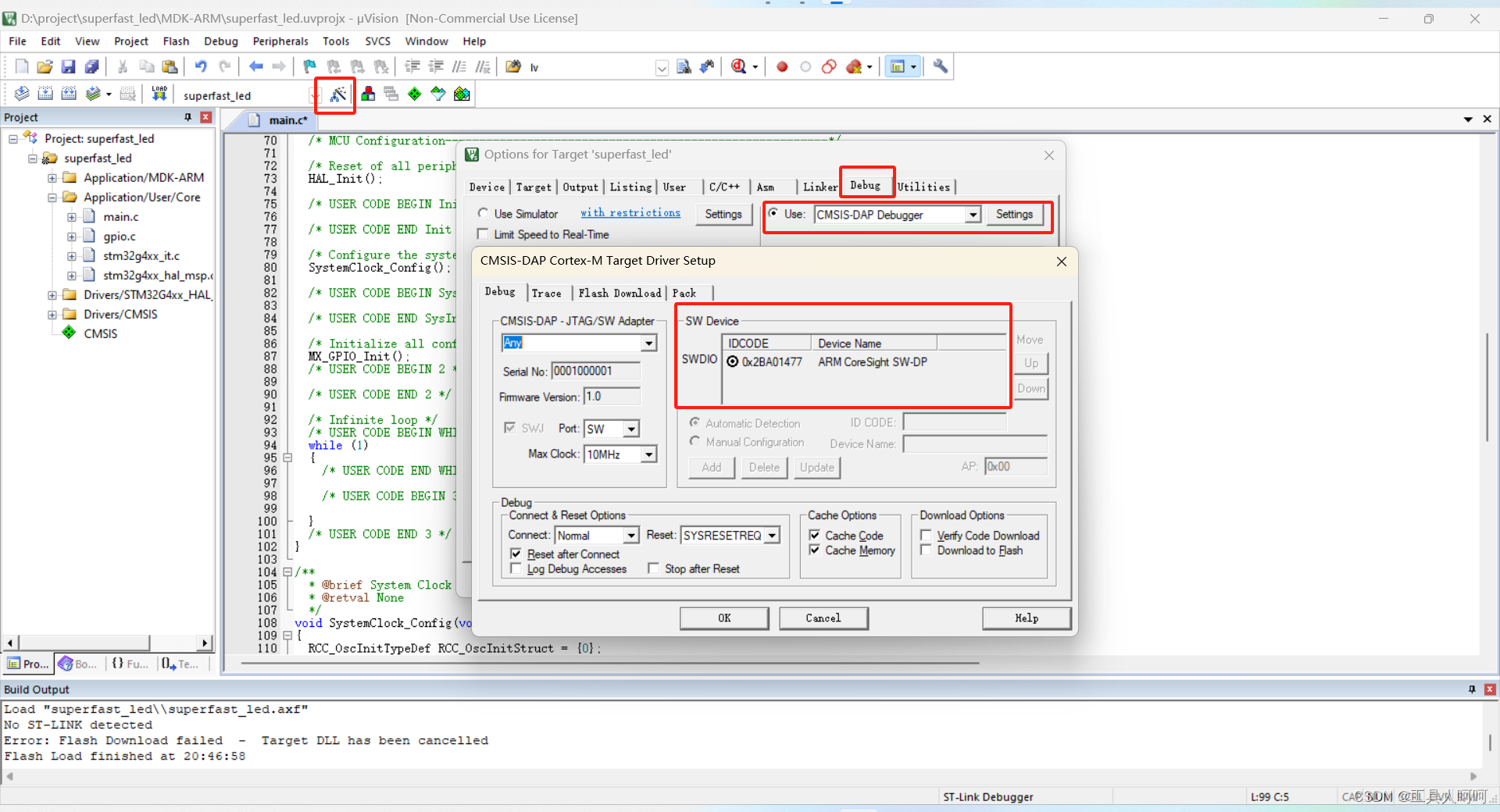

默认是st-link，需要改成dap-link

在这里插入图片描述

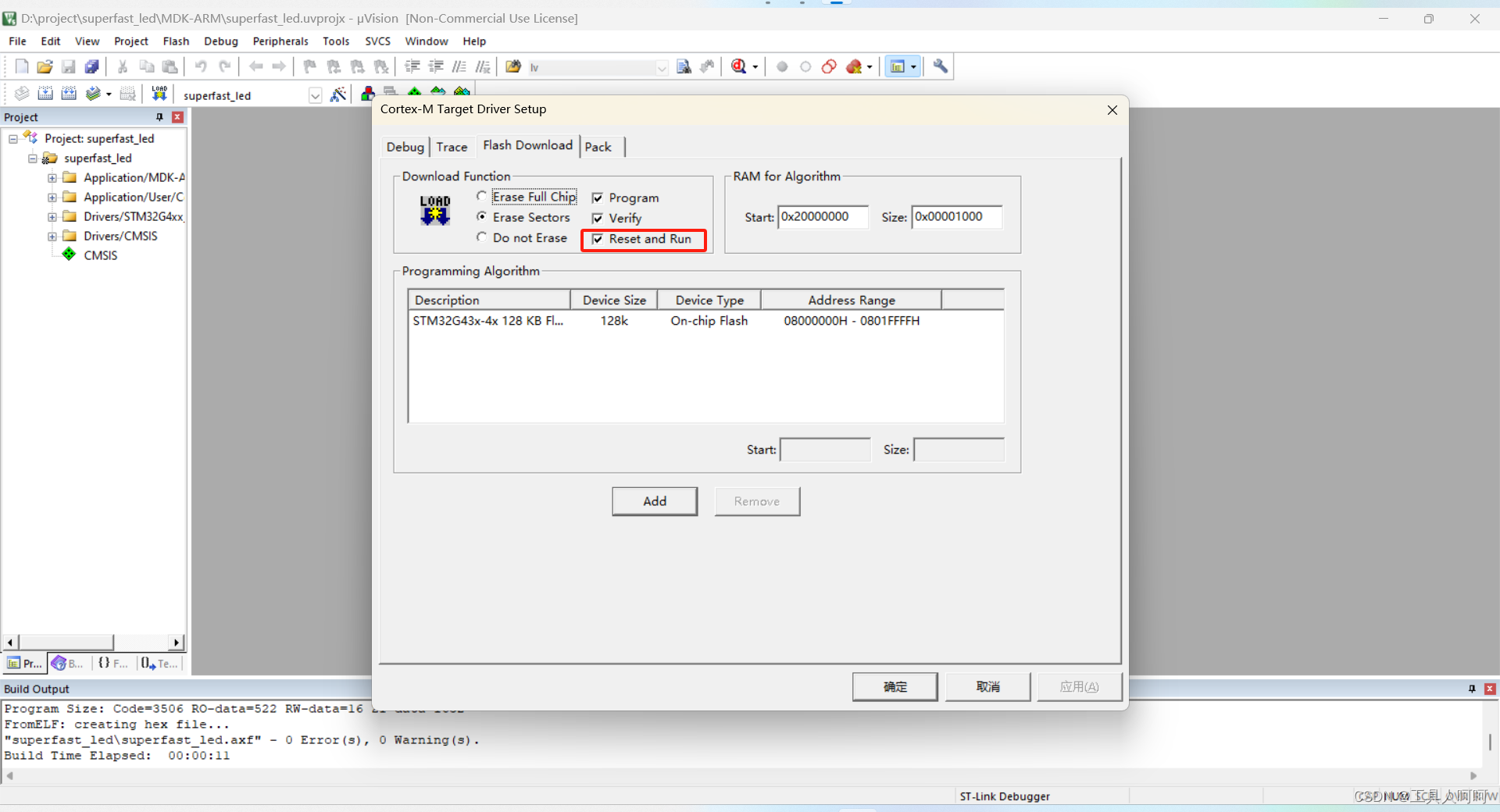

这个不选的话下载后需要手动按下复位键

在这里插入图片描述

2、编写代码

因为我们只配置了led 灯，默认情况下是全亮的。

如果想改的可以参考下面的代码和注释，其中，pc8-15对应led1-8。如果不操作lcd屏幕，pd2可以不操作。但是每次修改led亮灭的时候一定要确保pd2置高电平。

HAL_GPIO_WritePin(GPIOD, GPIO_PIN_8, GPIO_PIN_SET);   // 打开锁存器，这一步可以没有，因为初始化的时候打开了
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8, GPIO_PIN_SET);   // 熄灭led1
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_9, GPIO_PIN_RESET); // 点亮led2
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_All, GPIO_PIN_SET); // 熄灭所有led
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_8, GPIO_PIN_RESET); // 关闭锁存器，锁定led

在这里插入图片描述

3、编译烧录

这里和上文一、4中一样，不在复述。

四、问题

1、startup_stm32g431xx.s文件丢失

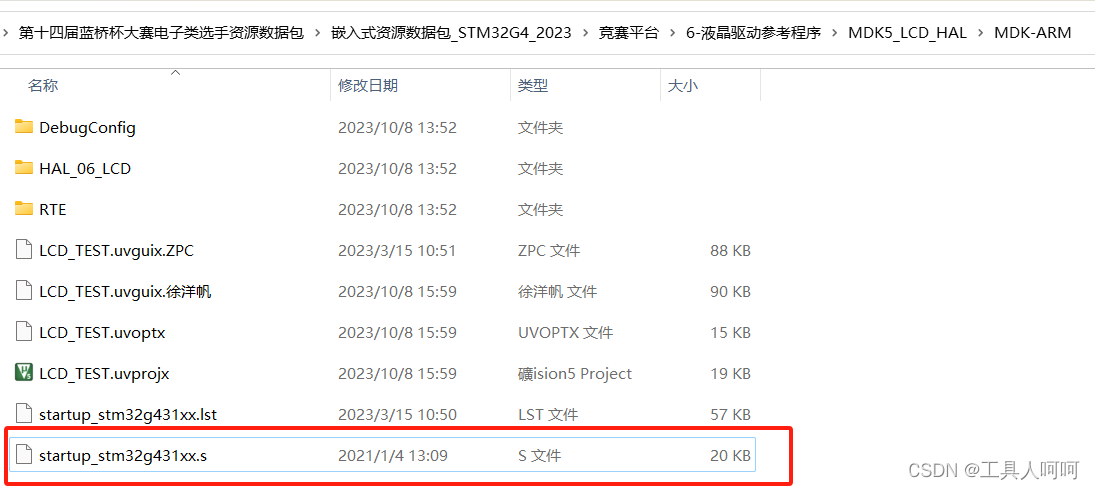

一般都是因为中文目录。可以去资源包里的lcd例程（这个是官方给的）的目录下复制。

在这里插入图片描述

2、下载后没反应，需要按复位

查看下dap-link调试器设置选项中flash dowmload里的reset and run有没有选中。

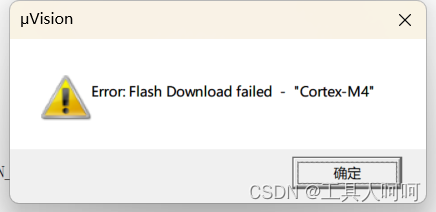

3、下载报错（flash downlo failed-“cortex-m4”）

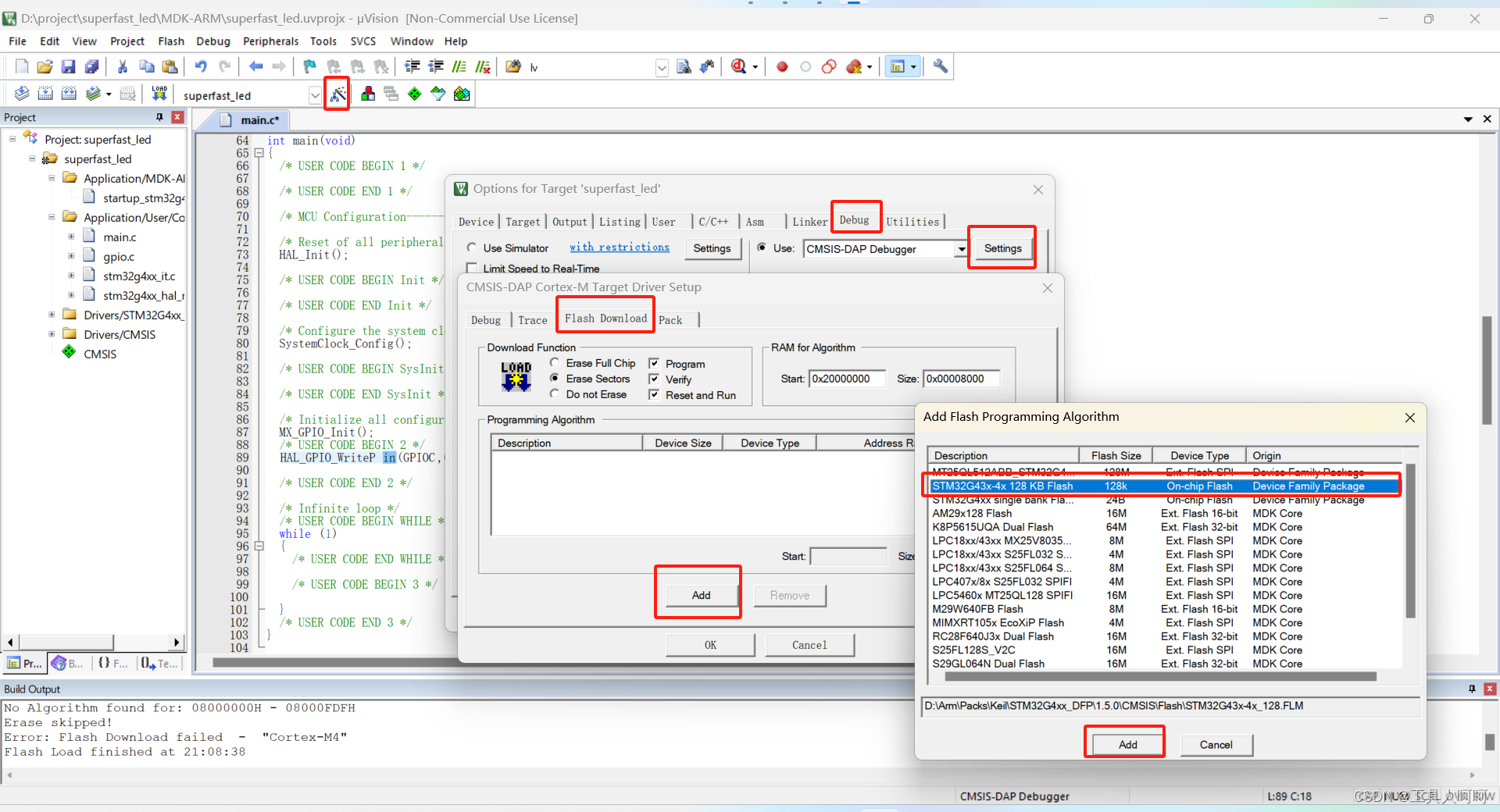

在这里插入图片描述

添加这个编程算法就可以。

在这里插入图片描述

4、选不中代码

在这里插入图片描述

像这种，甚至还有更离谱的，还能差好几个字母。==重启keil吧！！！==或者和我一样换vscode 写代码。

五、vscode

既然官方给了，那么不用白不用，至少能舒服的敲代码。这边省赛我们这是提前自己去配的环境，所以只要你不在电脑上存代码（存了只要不打开就行），是可以的。具体要看你们赛点的情况。平时可以使用，但是keil一定得会用。

推荐的插件

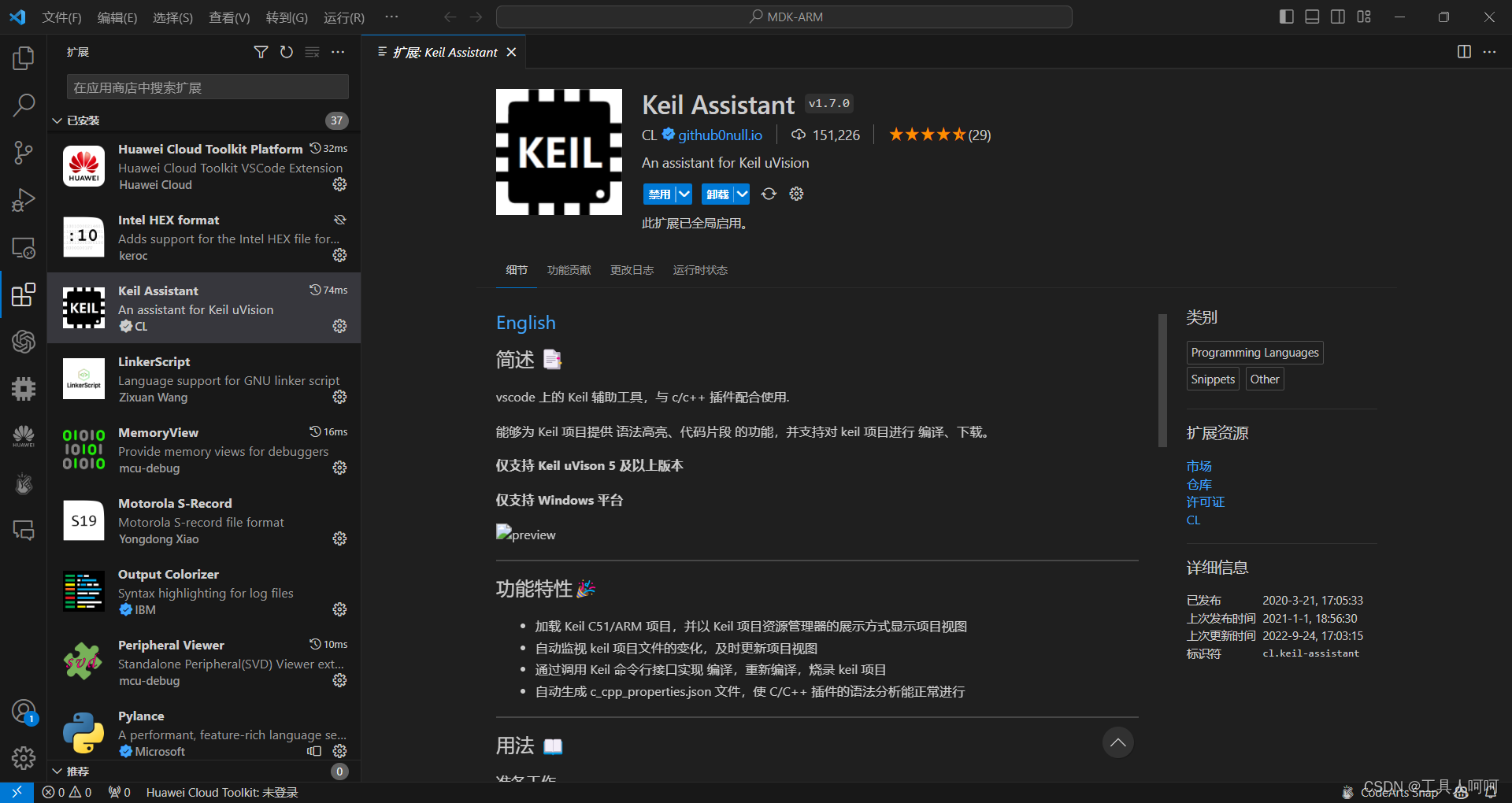

这里用keil assistant演示，eide会比较麻烦，但是可以脱离keil。

在这里插入图片描述

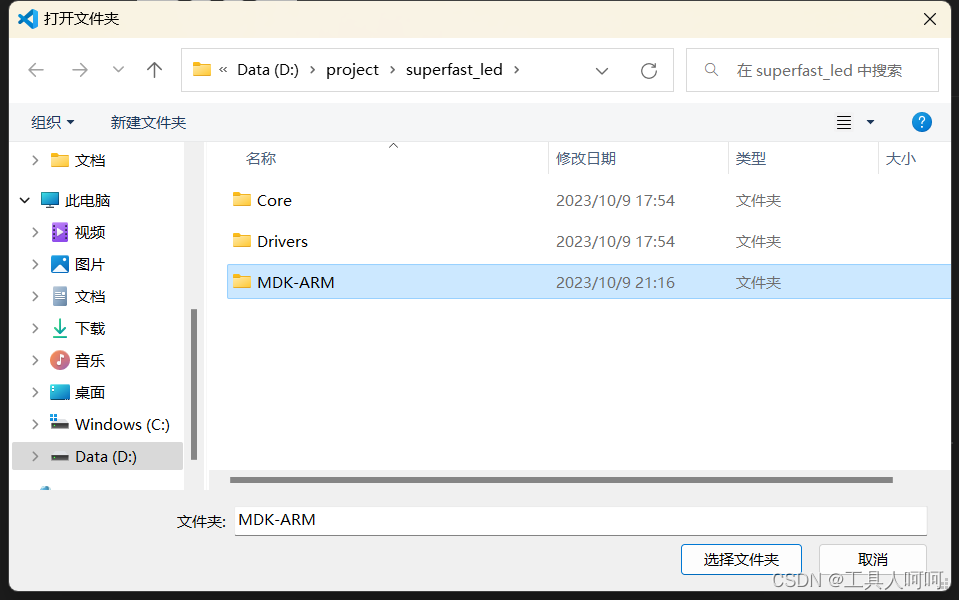

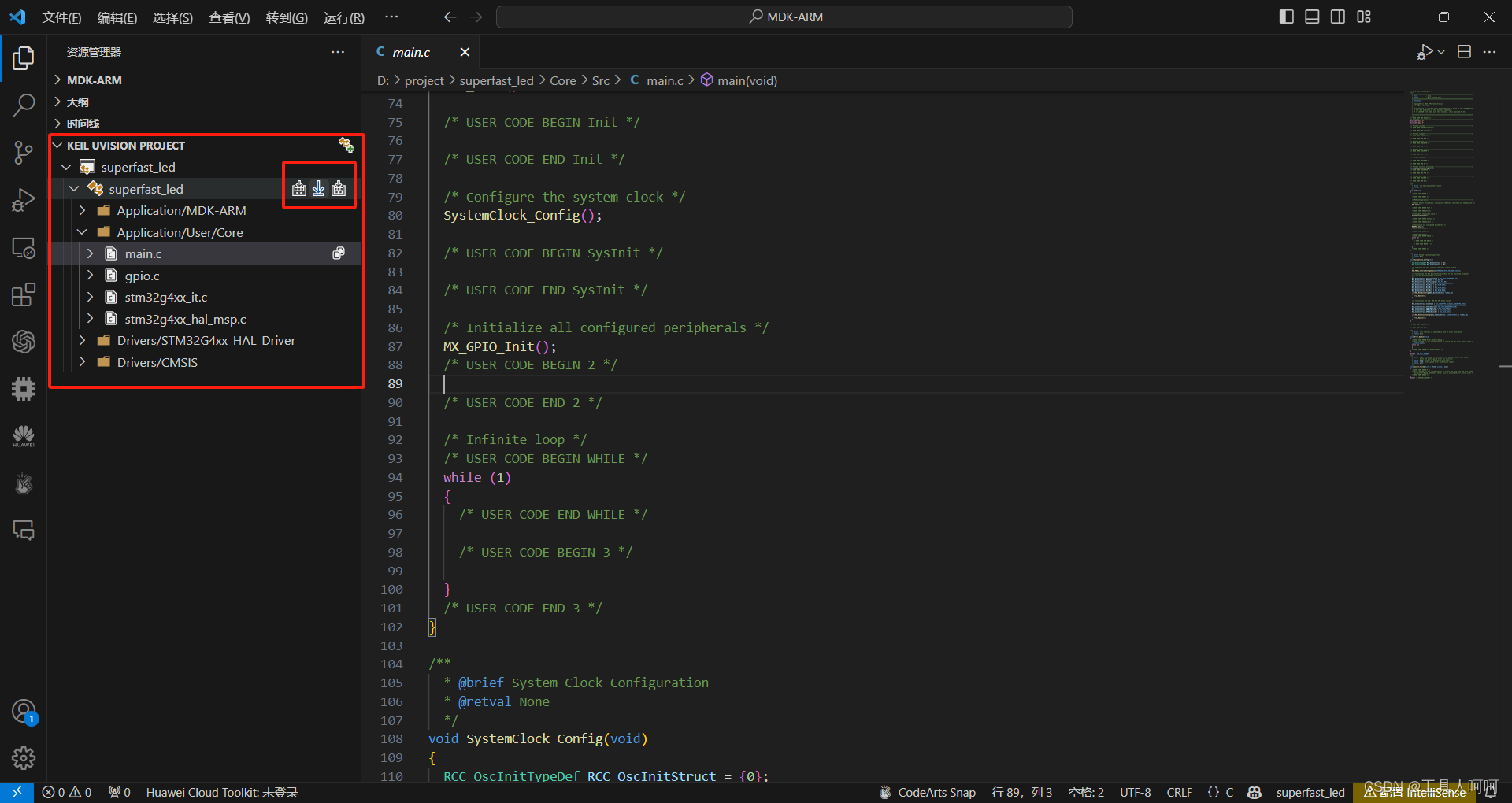

我们直接在首页或者文件-打开文件夹，选中工程的MDK-ARM文件夹就可以了

在这里插入图片描述

接下来就是愉快的敲代码

在这里插入图片描述

调试的话，还得是keil。

EIDE

这里提一下eide这个插件。

因为eide需要导入cubemx生成的keil工程文件，而且它使用gcc进行编译，编译后的文件在out文件夹，没法被keil加载。后面想要调试的话，你需要在keil里再编译一次。cubemx添加或者修改配置后，需要重新导入工程，不然会识别不到新的文件，旧的文件也会因为找不到报错。当然，如果你不觉得麻烦，或者一次配置到位，也不是不行。这样可以丢弃keil使用。

总结

点灯成功，就相当于你摸到了门槛。接下来能不能走进门，那就看造化了。后面几期会围绕硬件，进行分析，比较枯燥，大家准备好瓜子、花生、矿泉水哈（bushi）。
