🚀 5G NR 大规模 MIMO 矩阵求逆 (AMI) 仿真平台
面向 Massive MIMO 的高性能、低复杂度迭代检测算法完整实现
📌 为什么选择本仿真平台？
| 痛点 | 本平台解决方案 |
|---|---|
| 📚 维度灾难 | ✅ 避免矩阵求逆，将经典 MMSE 的 $O(N^3)$ 复杂度降至 $O(N^2)$ |
| ⚡ 硬件实现难 | ✅ 全并行化架构 (NSA) 与 低延迟串行架构 (GS)，由您选择 |
| 🔧 软信息缺失 | ✅ 创新：基于对角近似的低复杂度 LLR 计算，无需求逆即可获得软比特 |
| 📊 收敛性不直观 | ✅ 可视化演示：内置牛顿迭代矩阵演进动画与多算法收敛速度对比 |
| 📡 信道硬化利用 | ✅ 充分利用 Massive MIMO 信道硬化特性，天线数越多性能越好 |
🎯 核心价值
🔬 学术研究价值
|
💼 工程应用价值
|
⚡ 技术亮点
🌊 AMI 检测技术栈
┌───────────────────────────────────────────────────────────────┐ │ AMI 迭代检测器信号流 │ ├───────────────────────────────────────────────────────────────┤ │ │ │ y = Hx + n ──► [匹配滤波] ──► [迭代求解器] ──► [LLR计算] ──► [LDPC] │ │ H'y Ax = y_mf 对角近似 译码 │ │ │ │ │ 核心算法: │ │ NSA (级数) | NI (牛顿) | GS (高斯赛德尔) | SOR (超松弛) │ └───────────────────────────────────────────────────────────────┘
📊 性能指标 (仿真实测)
| 场景 (8x64 Rayleigh) | 算法 | 迭代次数 | 复杂度 | BER (Eb/N0=-12dB) |
|---|---|---|---|---|
| 基准 | MMSE (Exact) | - (求逆) | $O(N^3)$ | 1.2e-4 (基准) |
| 级数近似 | NSA | 3 | $O(N^2)$ | 1.8e-4 |
| 快速迭代 | NI | 3 | $O(N^2)$ | 1.2e-4 (无损) |
| 串行优化 | GS | 3 | $O(N^2)$ | 1.3e-4 |
💡 核心优势：牛顿迭代 (NI) 仅需 3 次迭代即可达到与精确 MMSE 几乎一致的性能，但运算量大幅降低。
🖥️ 运行环境
最低要求
| 项目 | 要求 |
|---|---|
| MATLAB版本 | R2023b 或更高 (推荐) |
| 必需工具箱 | Communications Toolbox, 5G Toolbox |
| 操作系统 | Windows 10/11, macOS, Linux |
| 内存 | 8 GB+ (建议 16GB 以运行 128 天线仿真) |
🧠 算法原理
近似矩阵求逆 (AMI) 核心思想
问题：MMSE 检测需要计算 $\mathbf{W} = (\mathbf{H}^H\mathbf{H} + \sigma^2 \mathbf{I})^{-1}$。当 $N_t$很大时，直接求逆不可行。
解决方案： 不直接求逆，而是求解线性方程组 $\mathbf{A}\mathbf{x} = \mathbf{y}_{MF}$。
- NSA (Neumann Series): $\mathbf{A}^{-1} \approx \sum (-\mathbf{D}^{-1}\mathbf{E})^k \mathbf{D}^{-1}$。适合并行硬件。
- GS (Gauss-Seidel): 串行更新，收敛稳定性优于 NSA。
- NI (Newton Iteration): $\mathbf{X} {k+1} = \mathbf{X}k(2\mathbf{I} - \mathbf{A}\mathbf{X}_k)$，二次收敛速度。
📁 项目结构
Project2_AMI_Iterative/ ├── 📂 core/ # 核心算法库 │ ├── detect_ami.m # 🚀 全能 AMI 检测器 (NSA/NI/GS/SOR) │ └── detect_linear.m # 基准线性检测器 (MMSE/ZF) │ ├── 📂 utils/ # 工具函数库 │ ├── gen_5g_channel.m # 5G NR 信道生成 (CDL/Rayleigh) │ ├── mod_5g.m # 调制封装 │ ├── demod_5g.m # 解调封装 │ └── mimo_detect_wrapper.m # 统一调用接口 │ ├── main_ami.m # 📊 主仿真脚本 (BER 对比) ├── demo_ami_convergence.m # 📉 算法收敛速度对比演示 ├── demo_ami_marketing_matrix.m # 🎬 矩阵求逆动态可视化演示 │ └── 📂 docs/ # 文档 ├── 算法文档.md # 📘 数学原理详述 (含公式推导) └── 项目文档.md # 📒 项目介绍 (本文档)
代码统计：
- 🚀 彻底去除了无关的 EP/BP/SD 代码，纯净轻量
- 📝 100% 中文详细注释，专门针对代码售卖优化
🎬 仿真演示

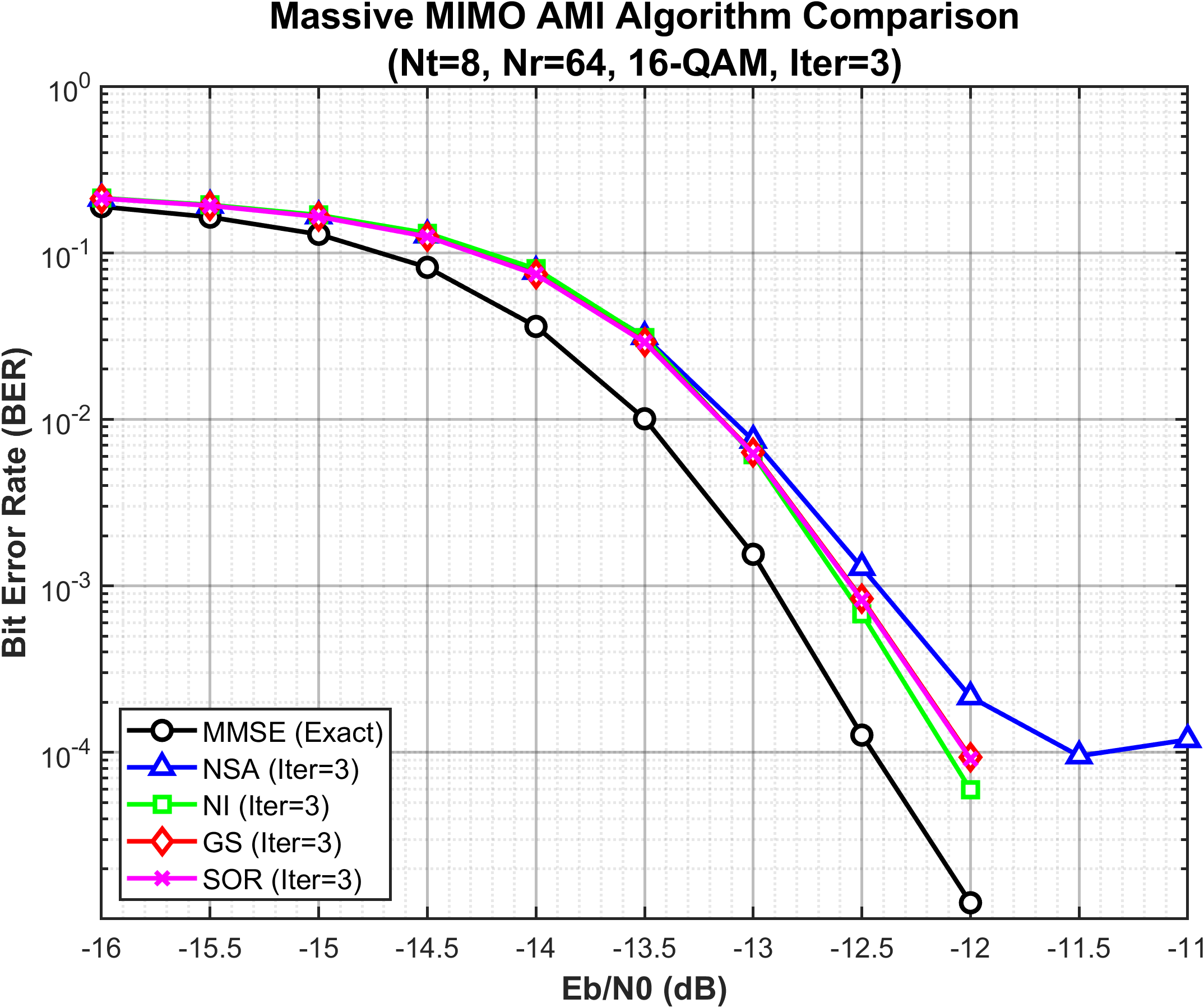

1. 核心性能对比 (
main_ami.m)
一键运行 BER 对比仿真：
>> main_ami
输出: 生成包含 MMSE, NSA, NI, GS, SOR 的误码率对比曲线。

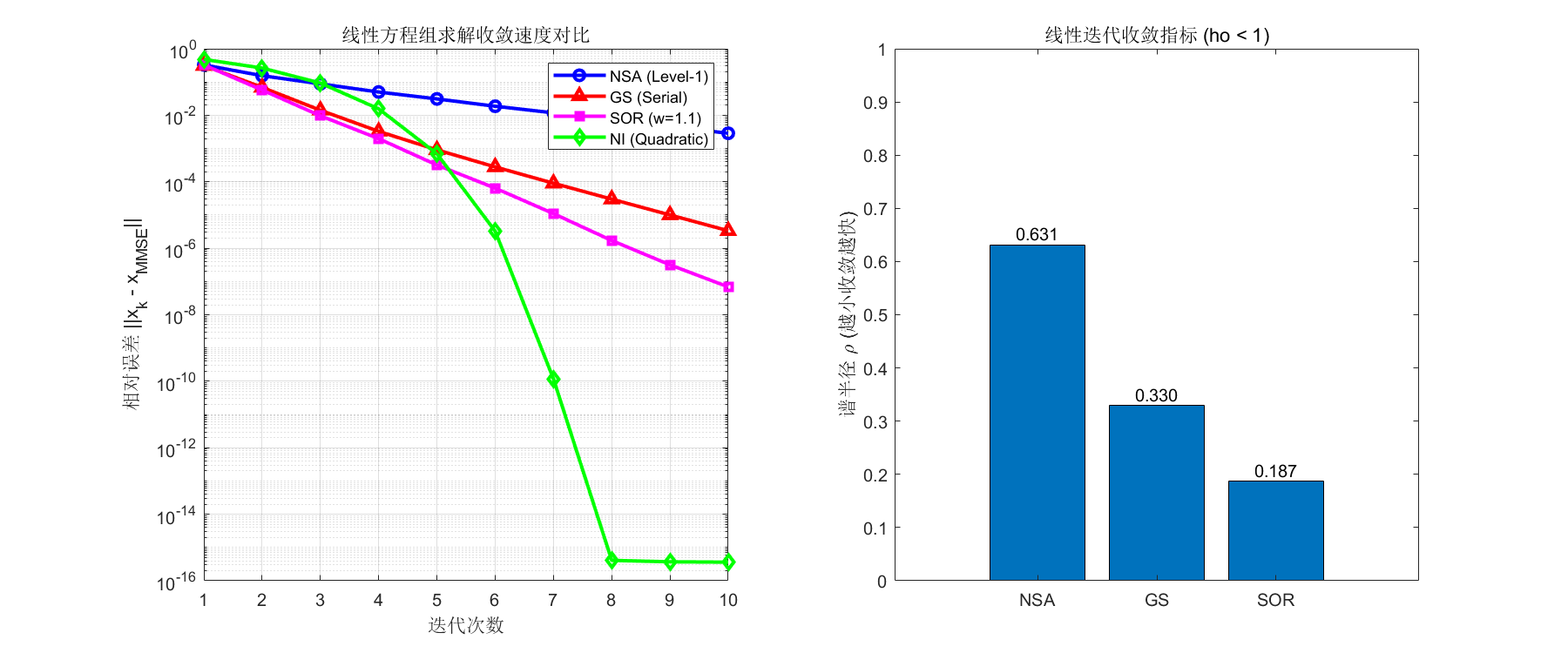

2. 收敛速度竞速 (
demo_ami_convergence.m)
直观展示各算法随迭代次数下降的误差曲线：
>> demo_ami_convergence
🛒 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
