       在写《StarRocks 查询探秘》系列文章，有同学疑惑是否有必要研究底层代码？在我看来是有必要的，第一，深入理解一门技术，理解其原理和底层代码，对各种特性深入理解，知道针对业务场景如何使用，才能发挥出该技术/框架的最大能力；第二，很多时候线上问题往往是使用姿势不对造成，某种意义上就是对其理解不深刻，即使是线上bug，也要求我们拥有强悍的 troubleshooting 能力，而这些就是通过阅读其源码锻炼出来的。

      言归正传，如果单纯讲源码，确实有些无聊，甚至收获有限。本文 将从 EXPLAIN 命令入手，深入剖析 StarRocks 如何生成和优化执行计划，并结合实际案例，通过执行计划优化业务 SQL，把一个线上十几分钟耗时的 SQL 优化到3分钟内。

EXPLAIN SQL：窥探执行计划的窗口

EXPLAIN 显示 SQL 的物理执行计划，支持的选项：EXPLAIN、EXPLAIN LOGICAL、EXPLAIN VERBOSE、EXPLAIN COSTS、EXPLAIN ANALYZE

EXPLAIN 的不同级别 ：

以下面这条 SQL 为例：

EXPLAIN SELECT a.id, uidFROM         (SELECT id         FROM hive_hms.db_xx.hive_table_xx    ) aJOIN         (SELECT regexp_extract(extend2, 'id:([0-9]+)', 1) AS id,                 click_uid AS uid        FROM paimon_hms.db_xx.paimon_table_xx        WHERE dt='20250807'                AND hour='01'                AND min='1'    ) b   ON a.id=b.idLIMIT 3;

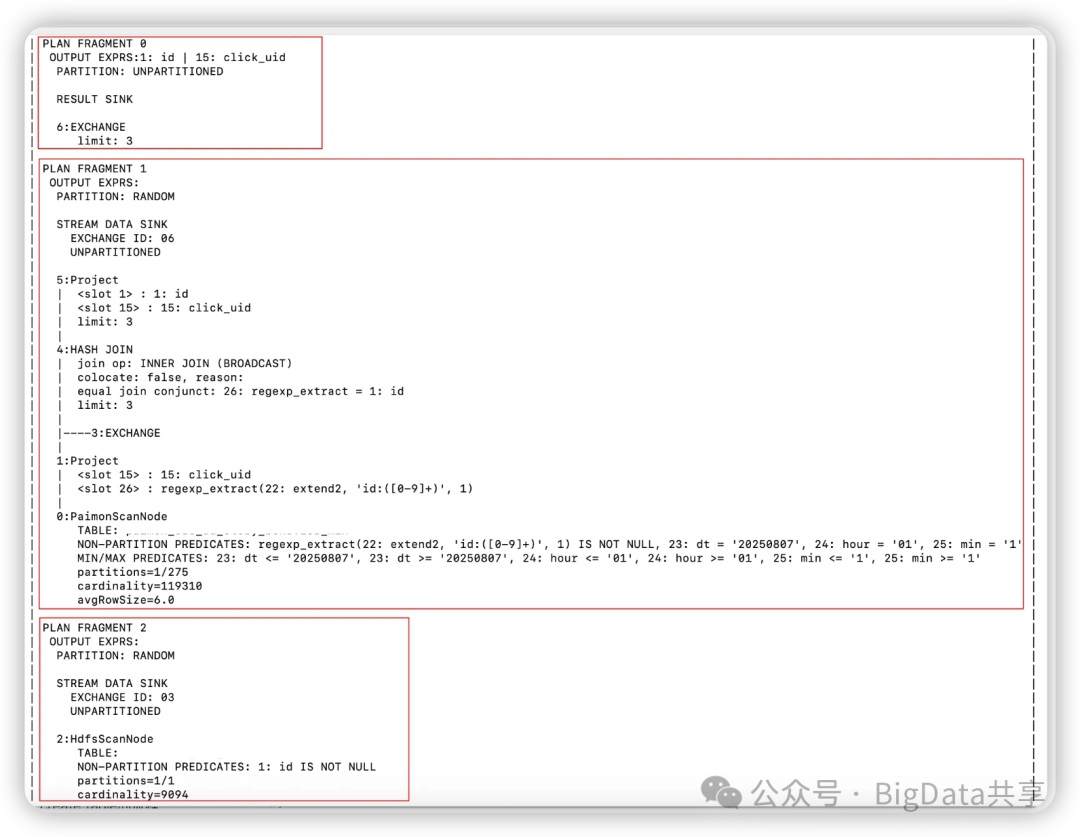

输出的执行计划以及计划分段如下：

• Fragment：StarRocks 将查询拆分为多个片段，每个片段可在不同节点并行执行。
• Operator：如 HdfsScanNode、PaimonScanNode、 HASH JOIN等，描述具体的操作。
• Partition 和 Exchange ：展示数据分区和节点间数据交换的方式。
• 等等等

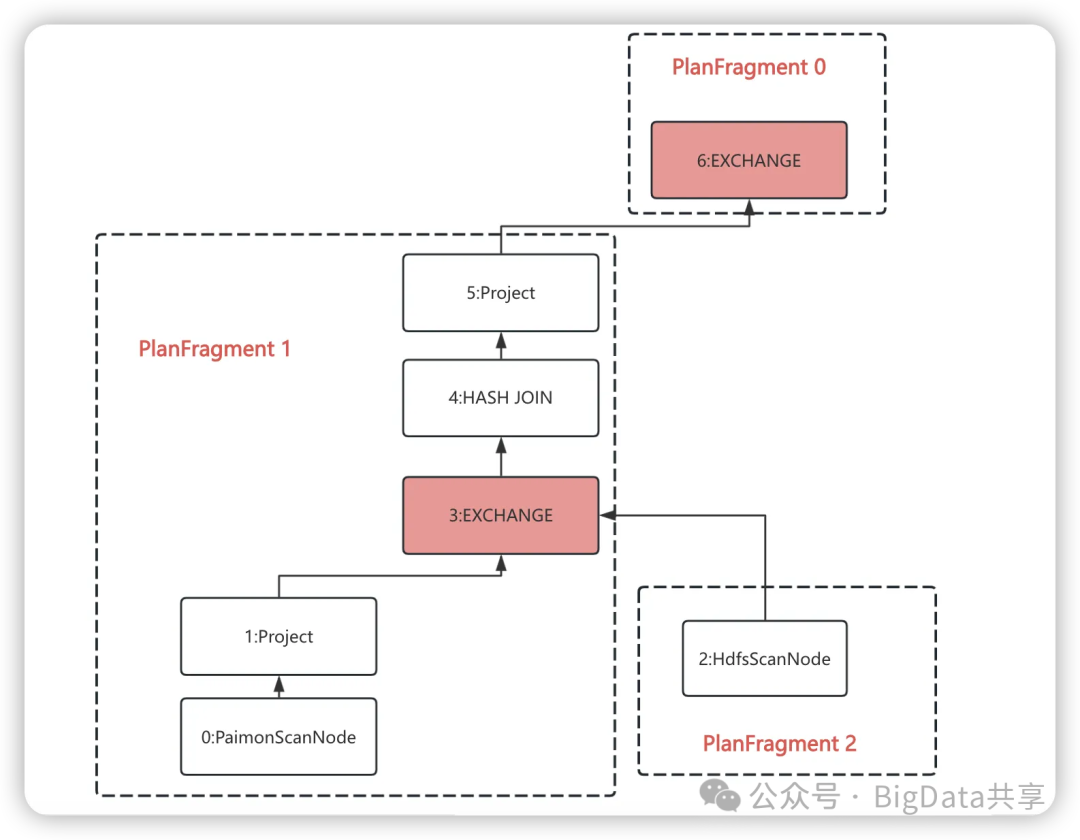

通过这张图能更直观看出整个执行计划和计划分段，每个计划分段包含的 Operator

ExecPlan - 执行计划

ExecPlan  是 SQL 的执行计划，包含多个  PlanFragment （计划片段），以及与查询执行相关的元数据和上下文信息。它是查询优化器和执行引擎之间的桥梁，负责组织查询计划的结构、跟踪节点和片段的分配、生成执行计划的解释信息等。

PlanFragment - 执行计划分段

PlanFragment  是数据库查询执行引擎中用于表示查询计划的一个片段（Fragment）。查询计划通常被分解为多个片段，这些片段通过  ExchangeNode （交换节点）形成树状结构，共同完成查询的执行。每个片段负责执行一部分查询逻辑，并将结果输出到下一个片段或最终的查询结果。

那么 PlanFragment 的划分依据是啥呢？从源码看是以物理执行计划中的 PhysicalDistributionOperator 作为切分点，直观的理解就是需要数据进行 re-shuffle，需要节点跟节点之间交换数据，这时候可以认为可以切分成不同的 PlanFragment，单个 PlanFragmen 可以在一个节点内执行。

源码解析

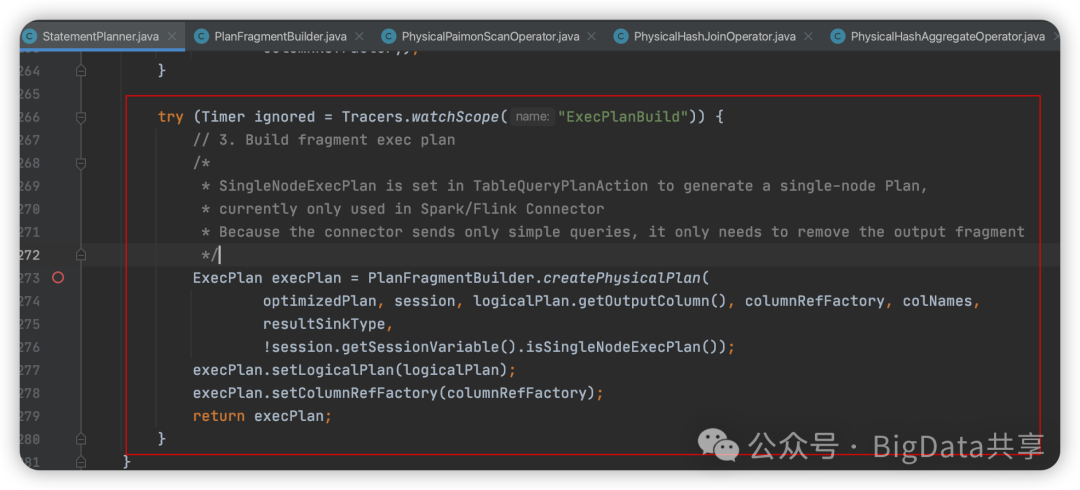

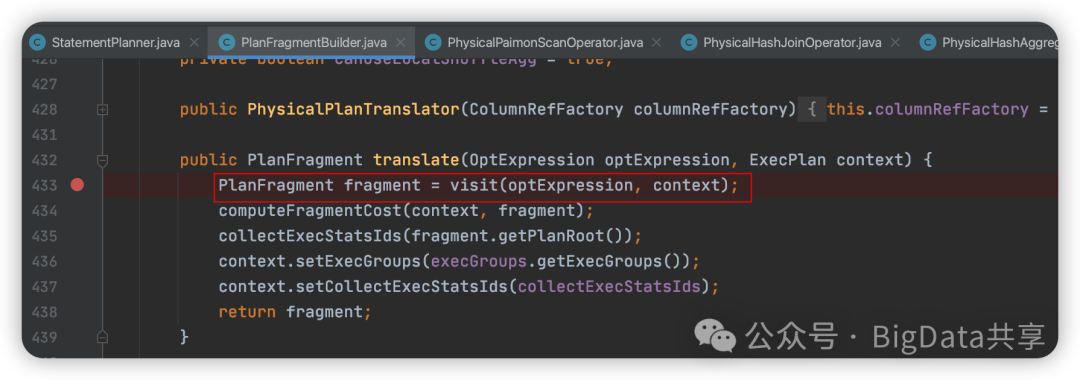

在 StatementPlanner.java 中，经过 CBO 优化器后，逻辑计划树从 LogicalOperator 转换成 PhysicalOperator 以及相关重写后， 进入执行计划的构建。

PlanFragment

• 封装执行计划的一个子树，包含执行节点  PlanNode  和输出表达式  outputExprs 。
• 定义数据的分区方式  dataPartition  和  outputPartition ，决定数据如何在节点间分发。
• 支持并行执行 parallelExecNum  和  pipelineDop 和运行时过滤器 RuntimeFilter  等功能。

public class PlanFragment extends TreeNode<PlanFragment> {        ....        protected PlanNode planRoot;        // exchange node to which this fragment sends its output        private ExchangeNode destNode;        // if null, outputs the entire row produced by planRoot        protected ArrayList<Expr> outputExprs;        // created in finalize() or set in setSink()        protected DataSink sink;        protected final DataPartition dataPartition;        protected DataPartition outputPartition;        ....    protected int parallelExecNum = 1;        protected int pipelineDop = 1;        protected boolean dopEstimated = false;        protected Map<Integer, RuntimeFilterDescription> buildRuntimeFilters = Maps.newHashMap();        protected Map<Integer, RuntimeFilterDescription> probeRuntimeFilters = Maps.newHashMap();        ....}

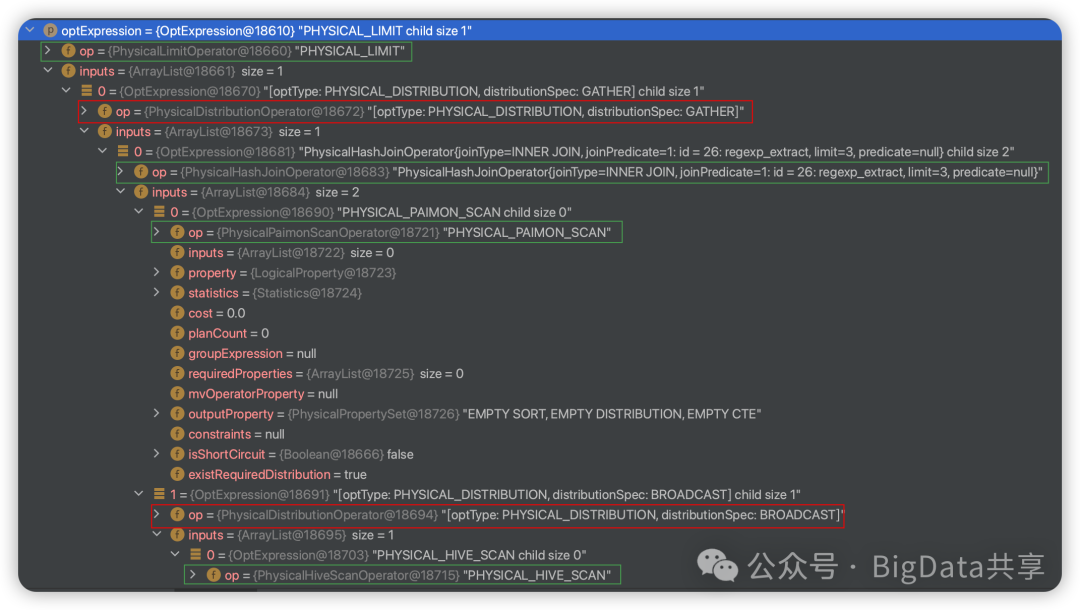

下图中的红框圈中的 PhysicalDistributionOperator 就是作为 PlanFragment 的切分点

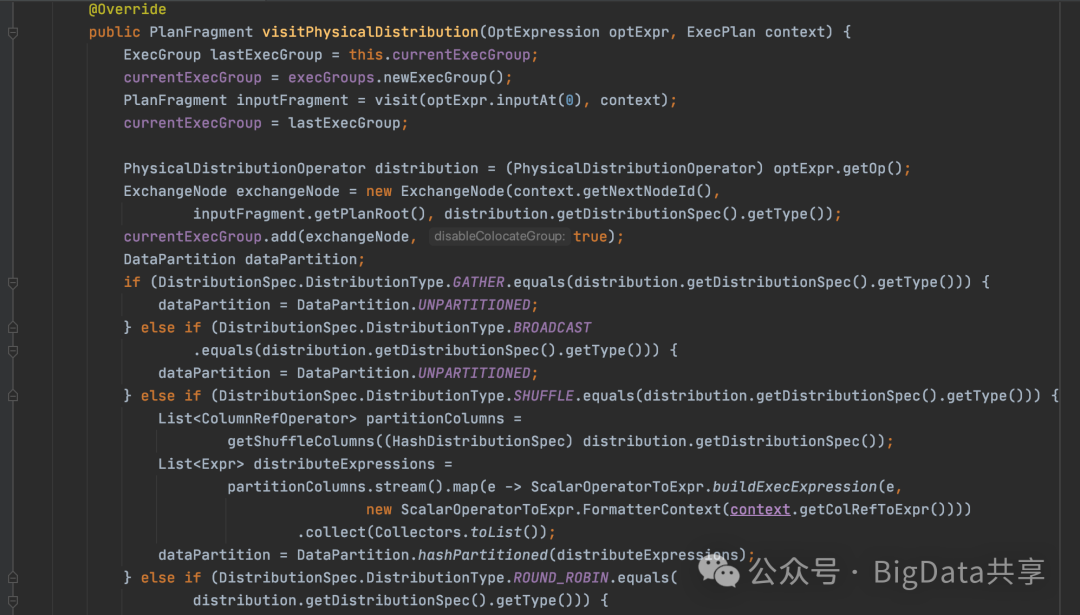

根据分布类型设置不同的 DataPartition，比如，ROUND_ROBIN：随机分发数据，dataPartition 设置为 RANDOM。将计算出的 dataPartition 设置到 exchangeNode 上，形成一个新的 PlanFragment。

线上 SQL 优化案例分析

线上一个复杂的 SQL，里面嵌套着大量的两两表 Join 关联查询，摘取其中的一个子句如下：

 SELECT pid,        uid  FROM               (SELECT pid,             word      FROM table_A      WHERE dt='${date}'      AND hour='${hour}'      AND pid like '5%'     ) a          JOIN               (SELECT uid,             query      FROM table_B WHERE dt='$date'      AND hour='${hour}'     ) b          WHERE instr(b.query, a.word) > 0;

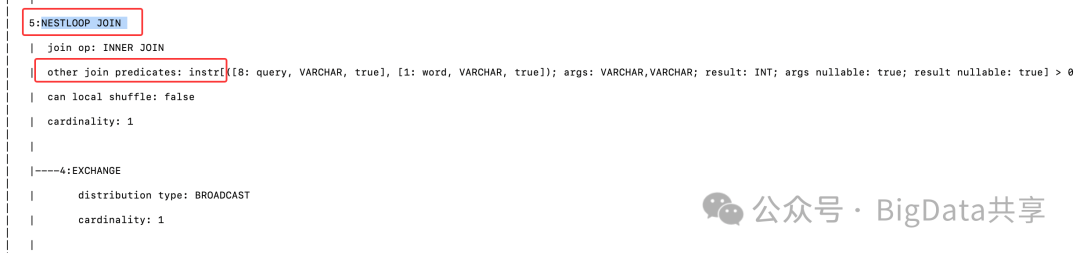

一开始怀疑是不是两表进行 shuffle join 导致的性能差，通过 Explain Verbose 查看，发现是 instr(b.query, a.word) 这个非等值条件导致使用 NESTLOOP JOIN。NESTLOOP JOIN 会对于两个数据集（表 A 和表 B），对表 A 的每一行，遍历表 B 的所有行，检查 Join 条件是否满足。如果条件满足，则将匹配的行组合成结果。

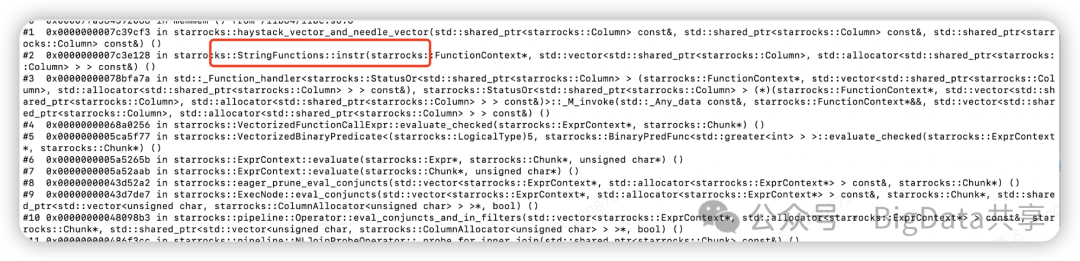

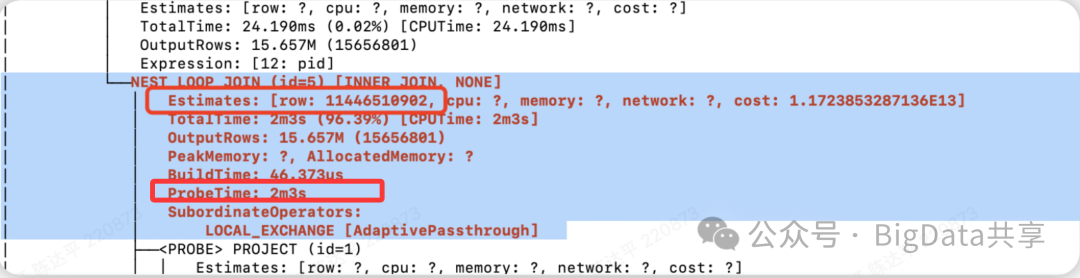

进一步分析确认 CPU 开销所在

优先尝试看看能不能转换成等值Join，但是从业务角度是没有办法的；通过分析维度表，word 和 pid 是一对多的关系，于是先对维度表按 word 进行聚合操作：SELECT word, GROUP_CONCAT(pid) AS pid_list;

聚合后的数据量少了8倍左右，也就是说在 NESTLOOP JOIN 避免不了的情况下，匹配的数据量减少了8倍；然后再进行 JOIN 后再打平，改进后的 SQL 如下：

SELECT t.pid,        b.uidFROM table_xx aJOIN search_expo bCROSS JOIN UNNEST(SPLIT(a.pid_list, ',')) AS t(pid)WHERE INSTR(b.query, a.word) > 0;

优化后的结果，从原来的十几分钟耗时减少到 3 分钟内；

通过执行计划，我们可以分析：

• Join 方式：使用的是 Broadcast、Shuffle、 NESTLOOP JOIN  等 哪种Join 方式
• 检查数据倾斜：观察 Fragment 的行数（cardinality）
• 谓词下推：是否将过滤条件尽可能推到 SCAN 扫描阶段
• 分区裁剪：验证是否有效裁剪分区，避免全表扫描
• 物化视图选择：是否命中合适的物化视图以加速查询
• 等等等



在下一篇文章《StarRocks 查询探秘（七）：执行计划分段 PlanFragment 的调度》中，深入分析 StarRocks 调度器 Coordinator 是如何进行 PlanFragment 的调度分发，并以线上SQL Scan 数据不均衡导致的耗时长，剖析 Selector 的计算逻辑，敬请期待！
