基础概念

为什么要区分内核空间和用户空间？

早期是不区分内核和用户的，带来的问题是程序可以访问任意内存空间，如果程序不稳定，容易把系统搞崩溃。
后来按cpu指令的重要程度对指令进行了分级，一共4个级别：Ring0~Ring3,linux只使用了Ring0和Ring3两个级别；
用户态使用Ring3级别运行，只访问用户空间，Ring0运行在内核态，可以访问任何程序空间

内核空间

linux系统内核运行的空间
主要提供进程调度、内存分配、连接硬件资源等

用户空间

提供给应用程序的空间
不具备访问内核空间资源的权限
需要通过内核空间才能访问到内核资源
使用内核资源，cpu需要从用户态切换到内核态，再从内核态到用户态，cpu最少需要切换两次

fd（file descriptors文件描述符）

指向内核为对应进程维护打开文件记录表的索引值，进程唯一，也可以理解为文件指针
file table

由系统内核维护的全局唯一的表（一个系统内只有一个）
记录所有进程打开文件的状态、偏移量、访问模式、文件位置，该文件对应的inode对象引用

inode table

全局唯一的表，是硬盘存储的文件的元数据的集合
文件类型、文件大小、文件类型、文件锁

一切皆文件（进程、设备、通道等）
抽象了一组标准接口，每个进程有3个标准文件

0 标准输入
1 标准输出
2 标准错误
nohup command 2>&1 &

fd可以重复利用

socket的概念

特殊的文件（一切皆文件）
套接字允许链接到网络，套接字与邮筒和墙壁上的电话插座是类似的
必须有一个地址和端口与其绑定
双端都建立链接后，两台计算机可以建立一个链接

bind()

redis在启动的时候，通过listenToPort 将配置的ipv4和ipv6以及端口绑定到对应的fd上（可以理解产生一个对外提供服务的fd）；

listen()

Redis 通过acceptTcpHandler来监听bind阶段产生的fd到达的tcp请求；
一次循环1000次（MAX_ACCEPTS_PER_CALL），每次通过anetTcpAccept中的accept获取达到的tcp请求的fd；
将产生的fd绑定到新创建的redisClient上（通过acceptCommonHandler中的createClient创建）
这里也会对redis的链接数增加对应的client的个数

fork()

只是复制主进程的虚拟表空间，仍与父进程共享同样的物理空间；
当父子进程某一方放生写操作时，系统才会为其分配物理空间，并复制一份副本以供其修改；
fork函数的奇妙指出就是仅调用一次，却能够返回两次

返回0 表示子进程执行
返回1 表示父进程执行

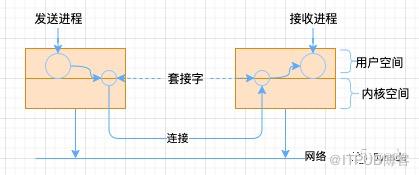

socket示意图：

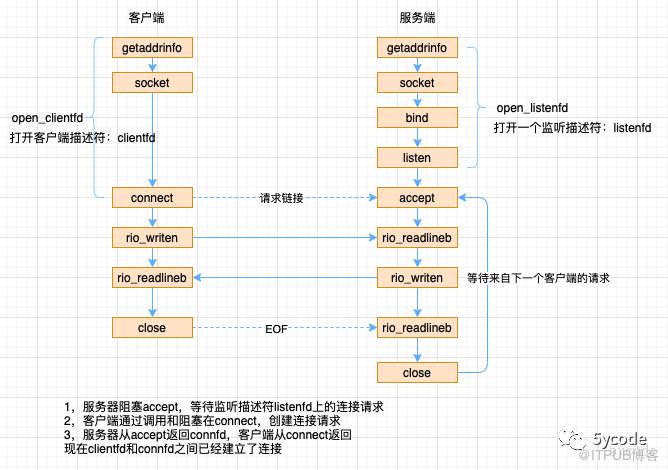

tcp链接流程

io多路复用

I/O多路复用是一种同步I/O模型，实现一个线程可以监视多个文件句柄；一旦某个文件句柄就绪，就能够通知线程进行相应的读写操作；没有文件句柄就绪时会阻塞应用程序。多路是指网络连接，复用指的是同一个线程。
I/O多路复用模型是建立在内核提供的多路分离函数select/epoll等基础之上的，使用select/epoll函数可以避免同步非阻塞IO模型中轮询等待的问题
IO多路复用有两个模型

一个模型是早期的select和poll，通过集合set去线性循环所有的事件
一个是后期的epoll模型，通过注册事件以及事件回调机制处理

redis中的事件驱动模型

/** * @brief ae的几种实现 * redis按照性能从上到下排序 *  * evport: 支持Solaris * epoll: 支持linux * kqueue：支持FreeBSD 系统 如macos * select：都不包含就是select */#ifdef HAVE_EVPORT#include "ae_evport.c"#else    #ifdef HAVE_EPOLL    #include "ae_epoll.c"    #else        #ifdef HAVE_KQUEUE        #include "ae_kqueue.c"        #else        #include "ae_select.c"        #endif    #endif#endif

redis 对于事件模型的封装

/** * @brief   * 根据不同的操作系统会有不同的实现 * 对于select来说应该是就是初始化fdset，用于select的相关调用； * 对于epoll来说，需要创建epoll的fd以及epoll使用的events数组 * @param eventLoop  * @return int  */static int aeApiCreate(aeEventLoop *eventLoop) {}
/** * @brief 注册事件到 到操作系统，每个操作系统针对读写的事件类型不同 *  对于evport来说，往npending里增加fd   *  对于kqueue来说，就是往kqfd里增加fd *  对于select来说，就是往对应读写类型的fd_set里面增加fd *  对于epoll来说，就是在events中增加/修改感兴趣的事件 * @param eventLoop 是为了接收回调数据 * @param fd 对应监听的fd值 * @param mask 类型 * @return int  */static int aeApiAddEvent(aeEventLoop *eventLoop, int fd, int mask) {}
/** * @brief 单位时间内监听到的事件数量 * @param eventLoop  * @param tvp 单位时间 * @return int 返回待处理的事件数量 */static int aeApiPoll(aeEventLoop *eventLoop, struct timeval *tvp) {}//删除事件static void aeApiDelEvent(aeEventLoop *eventLoop, int fd, int mask) {}
static void aeApiFree(aeEventLoop *eventLoop) {}
//获取实现的名称static char *aeApiName(void) {}

select和poll的缺点：

单个进程打开的fd是有限制的，通过fd_setsize设置，默认1024
每次调用select，都需要把fd集合从用户态copy到内核态
然后在内核遍历（线性扫描，采用轮训的方法）传递进来的fd集合；

epoll改进了select模式，避免了以上的几个缺点（事件驱动）

epoll所支持的fd上限是最大可打开文件的数目，这个数字，可以在操作系统配置，通过ulimit -a查看（实际上redis通过MAX_ACCEPTS_PER_CALL限制了一次处理的请求数）
epoll通过epoll_ctl函数，每次注册新的事件到epoll句柄的时候，都会把对应的fd copy到内核中，epoll保证了每个fd在整个过程中只copy一次；
默认通过LT模式遍历扫描：epoll_wait监测到fd事件发生后会通知应用程序，应用程序可以不立即处理该事件，下次调用会再次响应

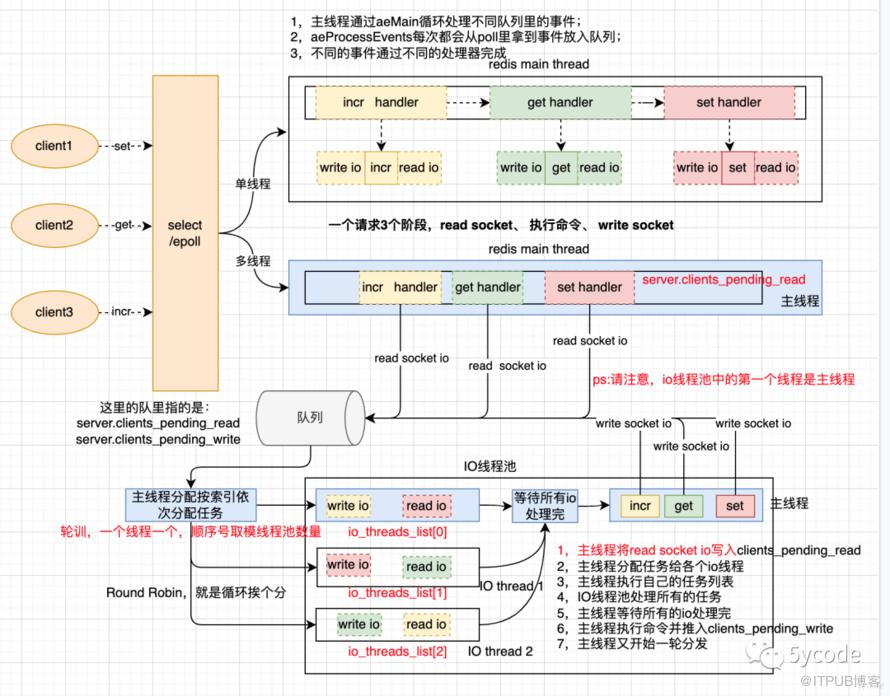

redis的线程模型

如上图：

5.0以及5.0之前的线程模型是单线程的，都是通过主线程在处理读I/O,执行命令，写I/O;
6.0以后，redis增加了一个工作线程组（主线程是工作线程的第一个线程）

主线程通过aeApiPoll从select/epoll中获取到就绪的事件读写事件（工作线程池，只处理读写I/O）
然后主线程将任务扔到队列里
主线程通过从队列获取数据依次分给工作线程池里的线程
通过计数器等待所有的线程执行完
然后主线程挨个执行对应的命令（有序性能保证）
主线程执行完命令后，将写I/O再次写入队列
然后再次按读I/O的模式处理

redis为什么那么快？

纯内存操作
使用I/O多路复用+事件模型+非阻塞I/O（利用操作系统的特性，性能高）
业务执行单线程模型（避免不必要的上下文切换）
高效的数据结构+合理的数据编码

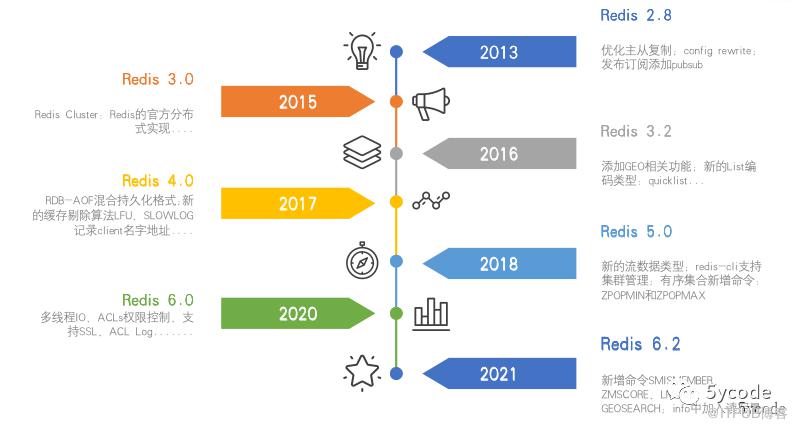

redis 的发展史

redis是如何运行的？

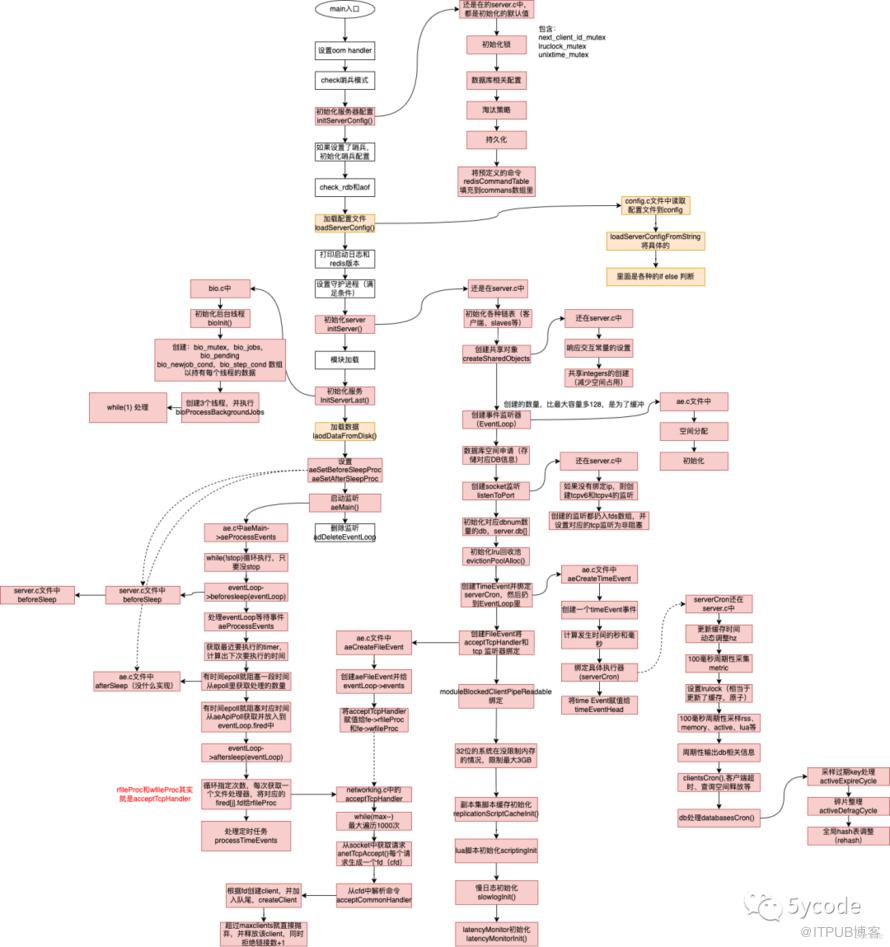

启动流程

精简流程

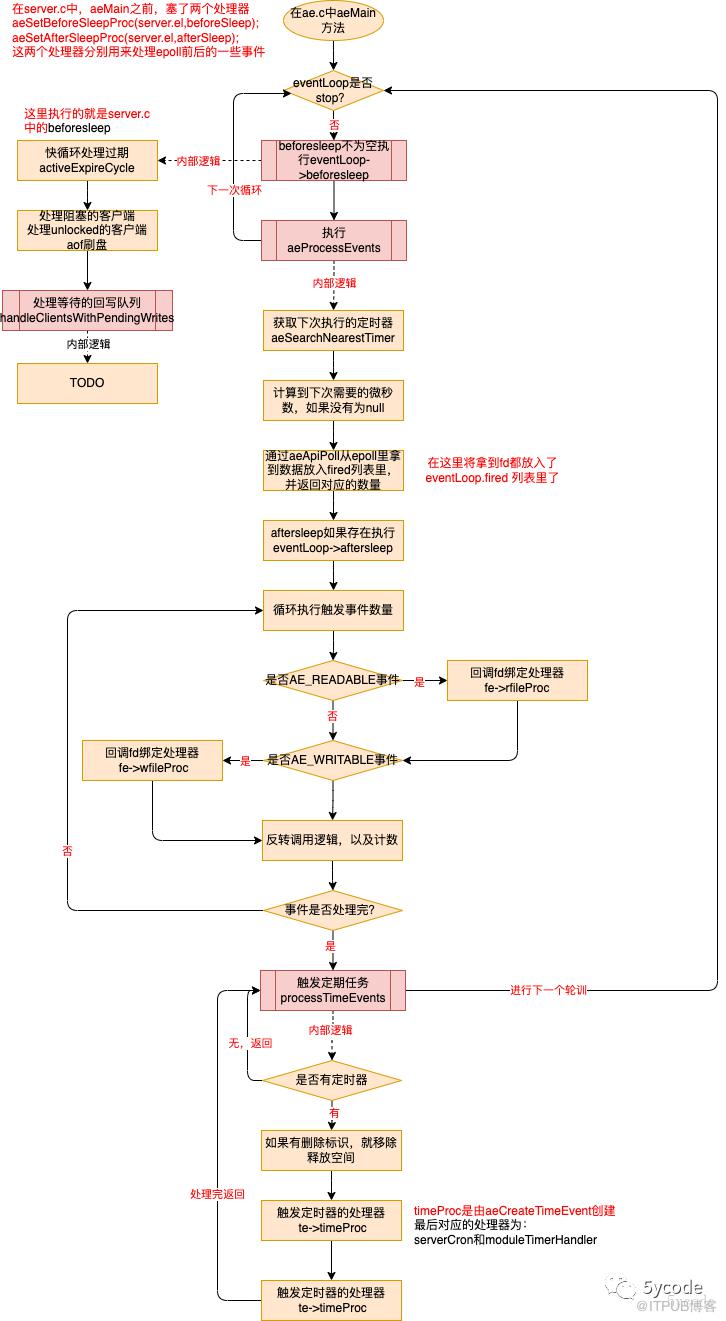

核心代码

void aeMain(aeEventLoop *eventLoop) {    eventLoop->stop = 0;     //只要没有停止，就循环执行，这个是主线程    while (!eventLoop->stop) {        if (eventLoop->beforesleep != NULL)            //每次循环前执行beforesleep            eventLoop->beforesleep(eventLoop);        aeProcessEvents(eventLoop, AE_ALL_EVENTS|AE_CALL_AFTER_SLEEP);    }}

处理tcp请求

在这里将请求转换成了client，并生成了一个fd与其绑定

/** * @brief tcp处理器 * @param el  * @param fd 当前tcp的fd * @param privdata 对应epoll数据 * @param mask  */void acceptTcpHandler(aeEventLoop *el, int fd, void *privdata, int mask) {    /**     * cport 当前的端口     * cfd 当前的fd     * max 一次最多处理1000个     */    int cport, cfd, max = MAX_ACCEPTS_PER_CALL;    char cip[NET_IP_STR_LEN];    //取tcp请求    while(max--) {        /**         * @brief 监听tcp socket ，获取一个新的fd，后续再研究下这里 TODO         * 新的fd就是一个有效的链接         */        cfd = anetTcpAccept(server.neterr, fd, cip, sizeof(cip), &cport);        if (cfd == ANET_ERR) {            if (errno != EWOULDBLOCK)                serverLog(LL_WARNING,                    "Accepting client connection: %s", server.neterr);            return;        }        serverLog(LL_VERBOSE,"Accepted %s:%d", cip, cport);        //针对新监听到的请求处理（创建一个client并将新生成的cfd与其绑定）        acceptCommonHandler(cfd,0,cip);    }}

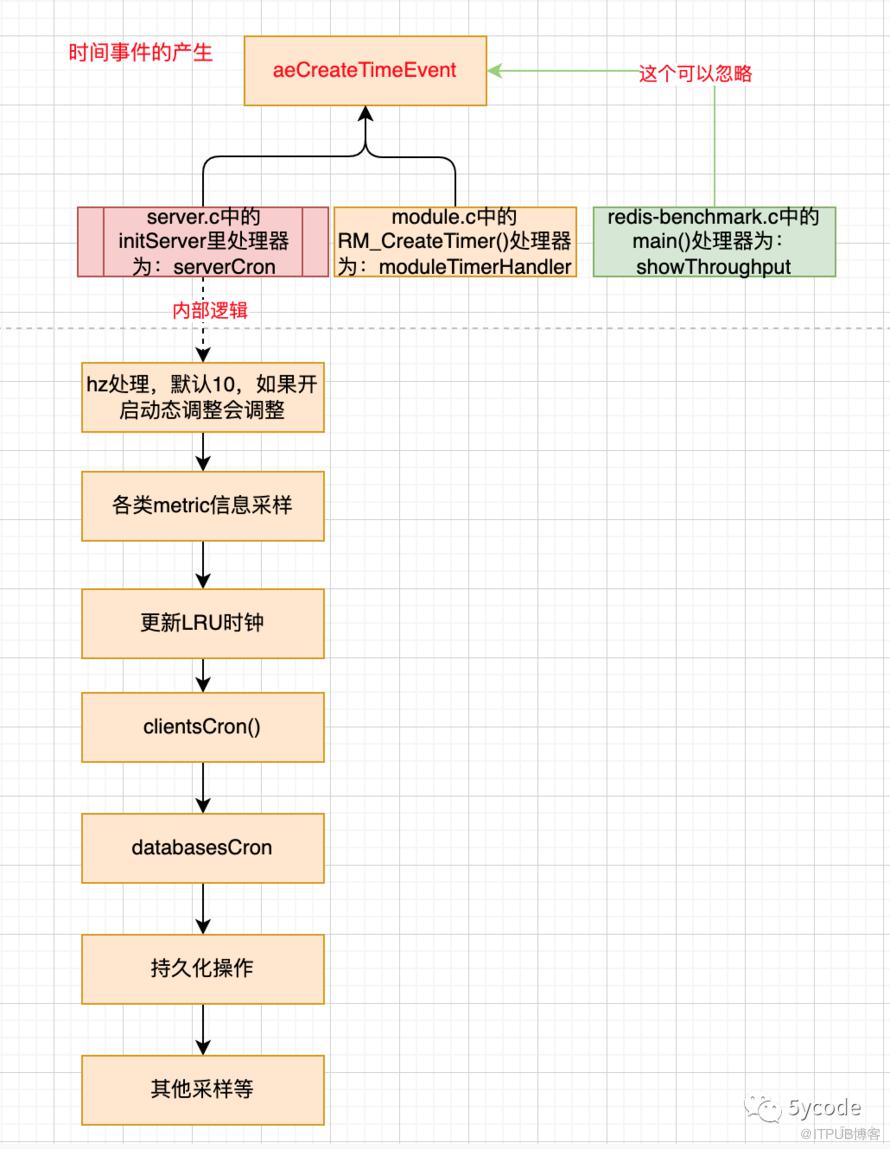

时间事件的产生

单线程启动流程

redis多线程启动流程

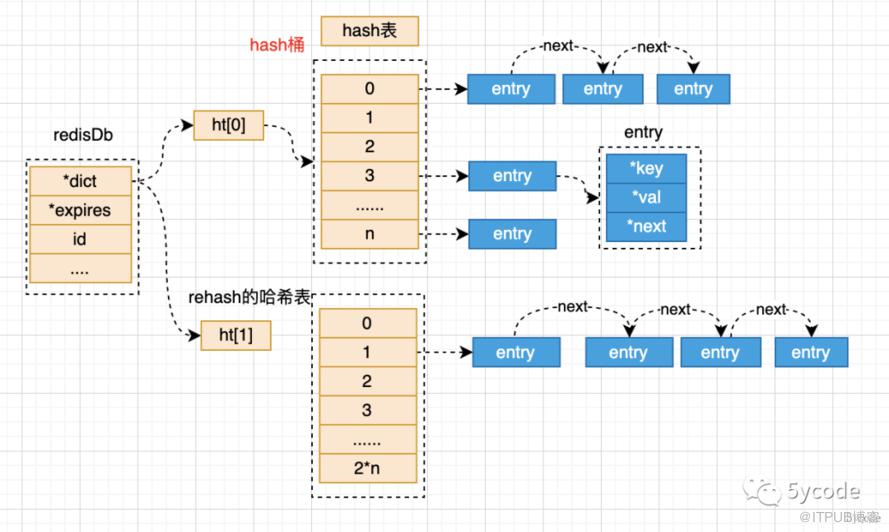

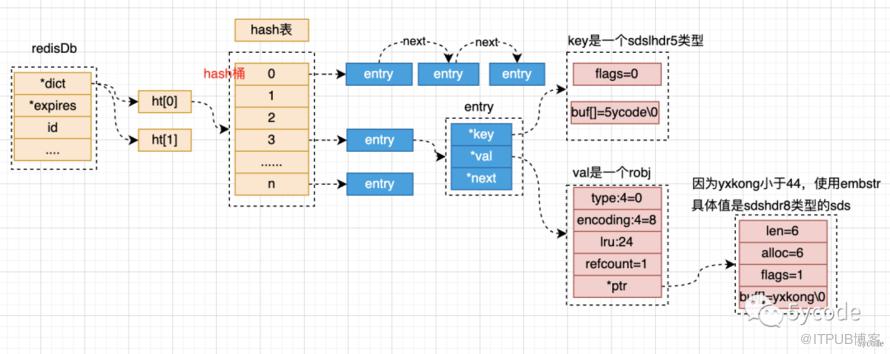

redis存储的基本结构

一个redisDb代表着一个数据库，默认redis配置16个DB；
*dict 表示存储所有的key的；

ht[0] 表示正常使用的hash通；

redis通过拉链法解决hash冲突；
entry 代表的是一个链表中的一个节点，包含key 和val的指针；

key是一个sds类型的字符串（不预留空间，节省空间）
val是一个包装的redisObj对象

ht[1] 是redis在进行rehash的时候，临时存放的节点，rehash后会改到ht[0]

*expires 会存储一份带有过期时间的key；

结构和*dict中的一样


typedef struct dictEntry {    void *key;    // v使用联合体，共用头部指针，正常是4选一，可以理解为java的泛型    union {        void *val;        uint64_t u64;        int64_t s64;        double d;    } v;    struct dictEntry *next;} dictEntry;

/** * @brief redis对象的数据结构体，在监听到数据后，都会将key和value包装成这个对象 * OBJ_STRING -> OBJ_ENCODING_INT  使用整数值实现的字符串对象 * OBJ_STRING -> OBJ_ENCODING_RAW  使用sds实现的字符串对象 * OBJ_STRING -> OBJ_ENCODING_EMBSTR 使用embstr编码的sds实现的字符串 * OBJ_LIST  -> OBJ_ENCODING_QUICKLIST 使用快速列表实现（混合了压缩列表和双端链表） * OBJ_SET  -> OBJ_ENCODING_HT 使用字典实现的集合 * OBJ_SET  -> OBJ_ENCODING_INTSET 使用整数集合实现的集合 * OBJ_ZSET  -> OBJ_ENCODING_ZIPLIST 使用压缩列表实现的有序集合 * OBJ_ZSET  -> OBJ_ENCODING_SKIPLIST 使用跳表实现的有序集合 * OBJ_HASH  -> OBJ_ENCODING_HT  使用字典实现的hash * OBJ_HASH  -> OBJ_ENCODING_ZIPLIST  使用压缩列表实现的hash * OBJ_MODULE * OBJ_STREAM -> OBJ_ENCODING_STREAM 使用stream实现 */typedef struct redisObject {    //robj存储的对象类型，sting、list、set、zset等    unsigned type:4; //4位    // 编码，OBJ_ENCODING_RAW 0 OBJ_ENCODING_INT 1    unsigned encoding:4; //4位
    /**     * @brief 24位      * LRU的策略下：lru存储的是 秒级时间戳的低24位，约194天会溢出     * LFU的策略下：24位拆为两块，高16位(最大值65535)低8位（最大值255）     * 高16存储的是 存储的是分钟级&最大存储位的值，要溢出的话，需要65535%60%24 约 45天溢出     * 低8位存储的是近似统计位     * 在lookupKey进行更新     */    unsigned lru:LRU_BITS;     //引用次数，当为0的时候可以释放就，c语言没有垃圾回收的机制，通过这个可以释放空间    int refcount; //4字节    /**     * 指针有两个属性     *   1，指向变量/对象的地址；     *   2，标识变量/地址的长度;     * void 因为没有类型，所以不能判断出指向对象的长度     */    void *ptr; // 8字节} robj;//一个robj 占16字节
typedef struct client {    uint64_t id;            /* Client incremental unique ID. */    int fd;                 /* Client socket. */    redisDb *db;            /* Pointer to currently SELECTed DB. */    robj *name;             /* As set by CLIENT SETNAME. */    //初始的时候，是一个空的sds，客户端累计的查询缓冲区大小,后续每次处理扩容16kb    sds querybuf;           /* Buffer we use to accumulate client queries. */    //从querybuf读取的位置    size_t qb_pos;          /* The position we have read in querybuf. */    //待同步到从库的缓冲区到小    sds pending_querybuf;   /* If this client is flagged as master, this buffer                               represents the yet not applied portion of the                               replication stream that we are receiving from                               the master. */    //上次查询缓冲区使用的大小    size_t querybuf_peak;   /* Recent (100ms or more) peak of querybuf size. */    //参数数量    int argc;               /* Num of arguments of current command. */    //参数的redisObject 数组    robj **argv;            /* Arguments of current command. */    //客户端要执行的命令    struct redisCommand *cmd, *lastcmd;  /* Last command executed. */    int reqtype;            /* Request protocol type: PROTO_REQ_* */    int multibulklen;       /* Number of multi bulk arguments left to read. */    long bulklen;           /* Length of bulk argument in multi bulk request. */    /**     * @brief 链表对象是里面的节点对象是clientReplyBlock     * clientReplyBlock是一个数组     * 因为不知道缓冲区有多大，为了      */    list *reply;            /* List of reply objects to send to the client. */    unsigned long long reply_bytes; /* Tot bytes of objects in reply list. */    size_t sentlen;         /* Amount of bytes already sent in the current                               buffer or object being sent. */    time_t ctime;           /* Client creation time. */    /**     * @brief 上次交互的时间，用于判断超时     */    time_t lastinteraction; /* Time of the last interaction, used for timeout */    time_t obuf_soft_limit_reached_time;    .....    /* Response buffer */    int bufpos;    char buf[PROTO_REPLY_CHUNK_BYTES];} client;

redis支持的数据类型

Redis是一个开源，内存存储的数据结构服务，可用作数据库(不建议)，高速缓存和消息队列等。它支持字符串、哈希表、列表、集合、有序集合，位图，hyperloglog、stream等数据类型。内置复制、Lua脚本、LRU收回、事务以及不同级别磁盘持久化功能，同时通过Redis Sentinel提供高可用，通过Redis Cluster提供自动分区。

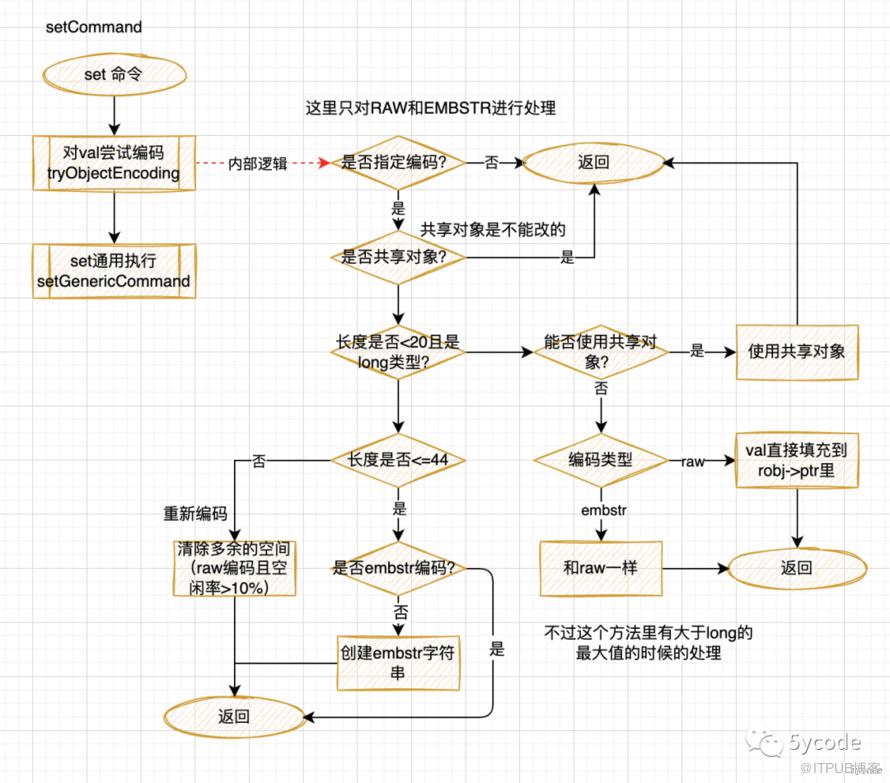

string (sds)

通过sds动态字符串编码实现。

string类型分为embstr和raw两种编码，

小于44字节，用embstr编码（一次空间申请，空间紧凑）
大于44字节，使用raw编码

数值类型使用int编码

struct __attribute__ ((__packed__)) sdshdr8 {    //1字节  max= 255  已用空间（不同类型len占用的长度不同）    uint8_t len; /* used */     //1字节  申请的buf的总空间，max255（不包含flags、len、alloc这些）（不同类型len占用的长度不同）    uint8_t alloc; /* excluding the header and null terminator */    // 1字节 max= 255    unsigned char flags; /* 3 lsb of type, 5 unused bits */    // 字节数组+1结尾\0    char buf[];};//4+n 长度struct __attribute__ ((__packed__)) sdshdr16 {    // 2字节 16位 max 65535（不同类型len占用的长度不同）    uint16_t len; /* used */    // 2字节 16位 申请的buf的总空间max 65535    uint16_t alloc; /* excluding the header and null terminator */    unsigned char flags; /* 3 lsb of type, 5 unused bits */    char buf[];};

sds高效在哪了？

必须了解下c语言的字符串。

在c语言中没有字符串的概念，只有一个字符数组
c语言中字符串的结束以'\0' 标记，字符有多长？每次都得循环遍历到\0 才能获取
c语言的字符串不能存储二进制数据；

sds做了哪些优化？

将长度获取降为O(1),通过len可以直接获取存储的数据长度；
空间预分配

这也是redis里叫简单动态字符串的根因
由不同的sdshdr类型组成，其中len和alloc根据类型不同，占用的位数不同，buf数组就为申请空间的长度
redis在创建字符串的时候，使用最小原则去匹配对应的sdshdr（ps:key的sds生成比较特殊，直接申请固定长度的空间len和alloc相同），未填满的空间就是预留的buffer；
当内容值改变的时候，如果改变后的值未超出总长度，就直接在对应的内存上操作，不会再申请新的空间，如果超过，就得变换类型

应用场景

缓存
计数器
共享session
分布式锁

list

redis3.2以后将list的压缩列表（ziplist）和双端链表(linkedList)改成了quicklist了。

quicklist融合了ziplist和linkedlist的功能；
默认一个quicklistNode是一个ziplist对象；
ziplist的大小有限制

不能保存过多的元素（否则O(n)的查询复杂度会很慢）
不能保存过大的元素（过大，装不了几个元素）

ziplist更新会比较麻烦（比如更新值不等于当前元素内存大小时，需要扩缩容，或挪移，如果多个连续更新，想下效率）

扩缩容，会引起数据的挪移，内存数据的搬迁

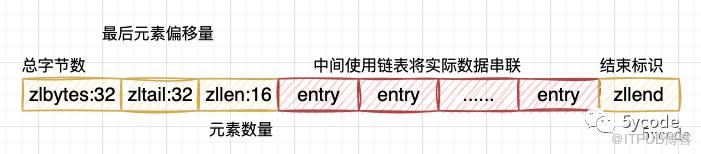

先看下原来ziplist的的创建，以及结构

/** * @brief 创建一个空的压缩列表 *  * @return unsigned char*  */unsigned char *ziplistNew(void) {    // <zlbytes> <zltail> <zllen> <entry> <entry> ... <entry> <zlend>    //压缩列表的结构大小  12+1    unsigned int bytes = ZIPLIST_HEADER_SIZE+ZIPLIST_END_SIZE;    //申请13字节的空间,ziplist的 head + 结束标识的大小    unsigned char *zl = zmalloc(bytes);    ZIPLIST_BYTES(zl) = intrev32ifbe(bytes);    ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(ZIPLIST_HEADER_SIZE);    ZIPLIST_LENGTH(zl) = 0;    //将列表尾设置为255    zl[bytes-1] = ZIP_END;    return zl;}

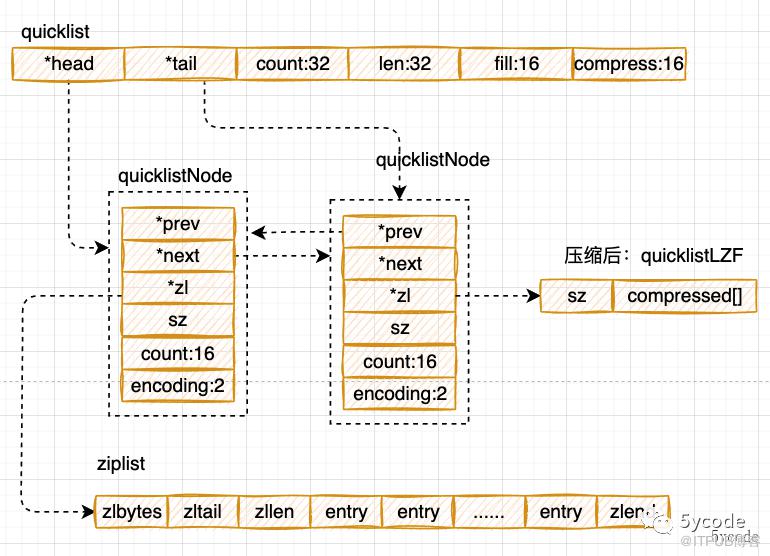

再看下quicklist的源码和结构

typedef struct quicklist {    //头节点指针    quicklistNode *head;    //尾节点指针    quicklistNode *tail;    //元素个数总和    unsigned long count;        /* total count of all entries in all ziplists */    //快速列表的节点个数    unsigned long len;          /* number of quicklistNodes */    //压缩列表的最大大小，初始化时用的，list-max-ziplist-size的值    int fill : 16;              /* fill factor for individual nodes */    //结点压缩深度,初始化时用的 list-compress-depth 的值，0表示不压缩    unsigned int compress : 16; /* depth of end nodes not to compress;0=off */} quicklist;
/** * 快速列表的节点结构 */typedef struct quicklistNode {    //前驱节点指针    struct quicklistNode *prev;    //后继节点指针    struct quicklistNode *next;    //指向压缩列表的指针（当前节点被压缩，指向一个quicklistLZF结构的指针）    unsigned char *zl;    //压缩列表所占字节总数    unsigned int sz;             /* ziplist size in bytes */    //压缩列表中的元素数量    unsigned int count : 16;     /* count of items in ziplist */    //编码，原生字节数组为1，压缩存储为2    unsigned int encoding : 2;   /* RAW==1 or LZF==2 */    //表示quicklistNode 节点是否采用ziplist结构保存数据，    unsigned int container : 2;  /* NONE==1 or ZIPLIST==2 */    //是否再次压缩，不设置，表示ziplist结构，设置为1表示quicklistLZF，    unsigned int recompress : 1; /* was this node previous compressed? */    unsigned int attempted_compress : 1; /* node can't compress; too small */    unsigned int extra : 10; /* more bits to steal for future usage */} quicklistNode;
typedef struct quicklistLZF {    //表示被压缩后的ziplist的大小    unsigned int sz; /* LZF size in bytes*/    char compressed[];} quicklistLZF;

如上：

quicklist解决了压缩列表插入扩缩容的问题（链表指针，不用考虑空间，不用考虑挪移）
quicklist解决了压缩列表容量的问题，

应用场景

消息队列
文章列表

set

/** * 创建set的工厂方法 * @param value * @return */robj *setTypeCreate(sds value) {    //是一个long类型的，创建成intset    if (isSdsRepresentableAsLongLong(value,NULL) == C_OK)        return createIntsetObject();    return createSetObject();}
/** * 创建一个普通hash表 * @return */robj *createSetObject(void) {    dict *d = dictCreate(&setDictType,NULL);    robj *o = createObject(OBJ_SET,d);    o->encoding = OBJ_ENCODING_HT;    return o;}/** * 创建一个intset * @return */robj *createIntsetObject(void) {    intset *is = intsetNew();    robj *o = createObject(OBJ_SET,is);    o->encoding = OBJ_ENCODING_INTSET;    return o;}/** * intset的数据结构 */typedef struct intset {    //编码方式，可以是16位整数，32位整数，64位整数    uint32_t encoding;    //元素个数    uint32_t length;    //存储的是数组指针，按从小到大排列    int8_t contents[];} intset;

这里只介绍下intset

在intset中，保存的是当前intset最大的编码类型
length是数组的长度
contents 是数组的指针

按从小达到排列，不重复，具备唯一性
插入时通过二分查找定位

应用场景

唯一性
共同（好友、独立ip、标签）

zset

主要讲解下跳跃表结构，压缩表不讲解

/** * 跳跃表节点 */typedef struct zskiplistNode {    //member对象    sds ele;    //权重分值    double score;    //后退指针    struct zskiplistNode *backward;    //层级描述    struct zskiplistLevel {        //前进指针        struct zskiplistNode *forward;        //跨越节点的数量        unsigned long span;    } level[];} zskiplistNode;/** * zset的数据结构跳跃表 */typedef struct zskiplist {    //头尾节点指针    struct zskiplistNode *header, *tail;    //节点数量    unsigned long length;    //最大层数    int level;} zskiplist;
/** * 跳表结构的zset */typedef struct zset {    //kv形式，存储所有的member和对应的score    dict *dict;    //跳跃表    zskiplist *zsl;} zset;

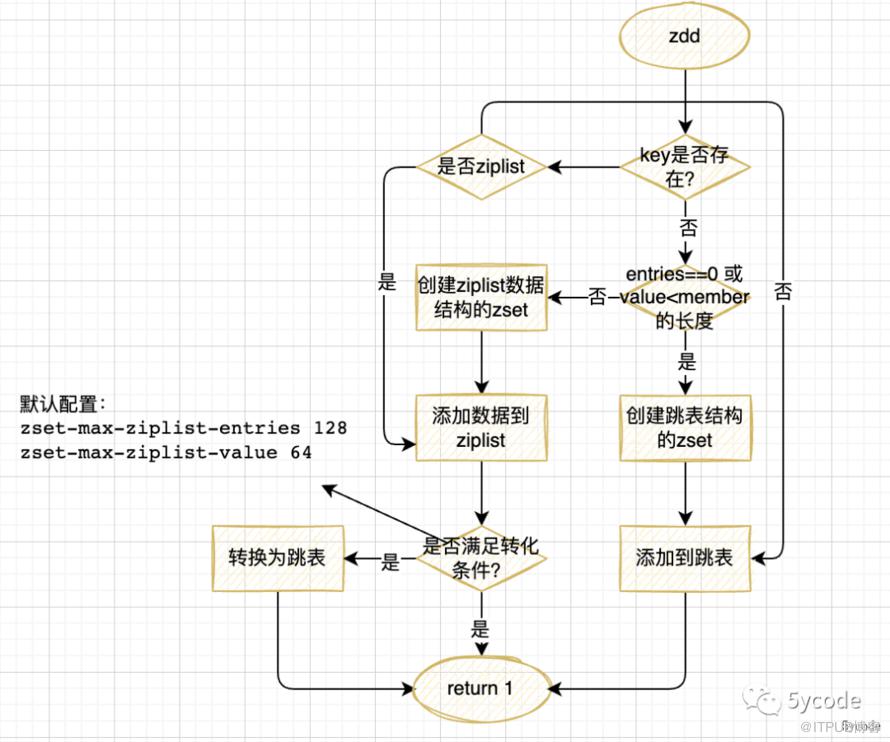

zadd添加数据流程

我们从源码zadd看下zset命令（精简后的源码），在t_zset.c中

void zaddGenericCommand(client *c, int flags) {   //不存在，就创建    if (zobj == NULL) {        /**         * 根据redis的配置，如果有序集合不使用ziplist存储或者第一次插入元素的个数大于设置的ziplist最大长度，则使用跳表         */        if (server.zset_max_ziplist_entries == 0 ||            server.zset_max_ziplist_value < sdslen(c->argv[scoreidx+1]->ptr)){            //这里创建了一个score为0，层级为64的元素为null的 头节点            zobj = createZsetObject();        } else {            zobj = createZsetZiplistObject();        }        //插入entry到hash表        dbAdd(c->db,key,zobj);    } else {//存在，校验类型，不是zset，报错        if (zobj->type != OBJ_ZSET) {            addReply(c,shared.wrongtypeerr);            goto cleanup;        }    }    //遍历所有的<element,score>    for (j = 0; j < elements; j++) {        double newscore;        score = scores[j];        int retflags = flags;        //获取元素数据的指针        ele = c->argv[scoreidx+1+j*2]->ptr;        //添加元素到zset，在zsetAdd 方法里进行了类型区分        int retval = zsetAdd(zobj, score, ele, &retflags, &newscore);        if (retval == 0) {            addReplyError(c,nanerr);            goto cleanup;        }        //根据操作类型计数        if (retflags & ZADD_ADDED) added++;        if (retflags & ZADD_UPDATED) updated++;        if (!(retflags & ZADD_NOP)) processed++;        score = newscore;    }    //计数    server.dirty += (added+updated);}/** * zset添加元素 * @param zobj  zset的存储结构 * @param score 添加的分值 * @param ele  元素对象 * @param flags * @param newscore 添加成功后的分值 * @return */int zsetAdd(robj *zobj, double score, sds ele, int *flags, double *newscore) {     if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {        if ((eptr = zzlFind(zobj->ptr,ele,&curscore)) != NULL) {            //存在先删后插        }else if (!xx) {            //超过配置长度，就将压缩链表转到了跳跃表            if (zzlLength(zobj->ptr)+1 > server.zset_max_ziplist_entries ||                sdslen(ele) > server.zset_max_ziplist_value ||                !ziplistSafeToAdd(zobj->ptr, sdslen(ele)))            {                zsetConvert(zobj,OBJ_ENCODING_SKIPLIST);            } else {                zobj->ptr = zzlInsert(zobj->ptr,ele,score);                if (newscore) *newscore = score;                *flags |= ZADD_ADDED;                return 1;            }        }     }     if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {        //zset 指针        zset *zs = zobj->ptr;        zskiplistNode *znode;        dictEntry *de;    //从zset的全局hash表中查找对应的key，找到说明已经存在，如果需要更新就操作，不需要就返回        de = dictFind(zs->dict,ele);        if (de != NULL) {            if (score != curscore) {                //这里先删除，然后重新插入，单线程保证了一致性，最后插入还是走的zslInsert                znode = zslUpdateScore(zs->zsl,curscore,ele,score);                //更新全局hash表里的权重分值                dictGetVal(de) = &znode->score; /* Update score ptr. */                *flags |= ZADD_UPDATED;            }                    }else if (!xx) {            //将元素压缩成一个紧凑型的sds            ele = sdsdup(ele);            //插入元素            znode = zslInsert(zs->zsl,score,ele);            //将元素插入到对应的hash表中            serverAssert(dictAdd(zs->dict,ele,&znode->score) == DICT_OK);            *flags |= ZADD_ADDED;            if (newscore) *newscore = score;            return 1;        }     }}

通过源码：

在插入的元素的时候逻辑如下：

如果第一次为空，根据元素的个数创建zset的数据结构，默认是创建ziplist
当使用压缩链表ziplist的时候

跳跃表的创建与插入

我们重点看下跳跃表的操作。

跳跃表论文 https://www.cl.cam.ac.uk/teaching/2005/Algorithms/skiplists.pdf

/** * 创建一个跳跃表（具体实现） */zskiplist *zslCreate(void) {    int j;    zskiplist *zsl;
    zsl = zmalloc(sizeof(*zsl));    zsl->level = 1;    zsl->length = 0;    // header是一个权重分值为0，元素为NULL的对象    zsl->header = zslCreateNode(ZSKIPLIST_MAXLEVEL,0,NULL);    //新创建的跳跃表的header是一个64层级的空表    for (j = 0; j < ZSKIPLIST_MAXLEVEL; j++) {        zsl->header->level[j].forward = NULL;        zsl->header->level[j].span = 0;    }    zsl->header->backward = NULL;    zsl->tail = NULL;    return zsl;}/** * 跳表结构插入一条数据 * @param zsl 从zset上获取到跳跃表 * @param score 权重分值 * @param ele 元素 * @return */zskiplistNode *zslInsert(zskiplist *zsl, double score, sds ele) {    /**     * update 保存对应层级小于插入权重分值的前一个节点，如果没有为header     *   新添加层级保存的是跳跃表的header指针     * x 表示zskiplistNode节点指针     */    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;    /**     * 每一层对应到update对应层级那个位置的跨度     */    unsigned int rank[ZSKIPLIST_MAXLEVEL];    int i, level;
    serverAssert(!isnan(score));    //最开始为头节点    x = zsl->header;    //逆序遍历当前的所有层级，找到新插入权重分值每一层左侧的数据    for (i = zsl->level-1; i >= 0; i--) {        /* store rank that is crossed to reach the insert position */        //最上层 rank为0，否则为i+1(相当于逆序了)        rank[i] = i == (zsl->level-1) ? 0 : rank[i+1];        /**         *  前驱指针存在，         *   并且（当前指针对应的分值小于插入分值 或者（当前分值等于插入分值 并且现有元素和插入元素不相同））         *  比如当前权重分值为 20，跨度5，插入权重分值为30 ，或者 权重分值都为20，但是元素长度不相同（分值相同的话看元素长度大小，小的在前）         *  继续往下一个节点走，会记录下满足条件的跨度         *  通过这块，可以看到在zset里是根据分数权重，然后根据元素的长度大小升序排序         */        while (x->level[i].forward &&                (x->level[i].forward->score < score ||                    (x->level[i].forward->score == score &&                    sdscmp(x->level[i].forward->ele,ele) < 0)))        {            //将符合条件的层级跨度收集起来            rank[i] += x->level[i].span;            //链表往下走            x = x->level[i].forward;        }        //将每一层的要插入值的最近一个节点更新到update数组里        update[i] = x;    }    /**     * 随机层级     *   1层级的概率为 100%；     *   2层级的概率为 1/4     *   3层级的概率为 1/4 * 1/4     * 后续每增加一层级的概率都是指数级上升     */    level = zslRandomLevel();    // 扩容层级，随机出来的层级> 当前层级    if (level > zsl->level) {        //这块增加的可能1层，也可能多层，最多（64-当前层级）        for (i = zsl->level; i < level; i++) {            //新添加的层级rank都为0            rank[i] = 0;            //新添加层级取的是zskplist的header对应的指针            update[i] = zsl->header;            //新添加层级的跨度就是元素的总数            update[i]->level[i].span = zsl->length;        }        //更新层级数        zsl->level = level;    }    //给新插入的元素和权重分值创建zskiplistNode，层级为刚随机出来的层级    x = zslCreateNode(level,score,ele);    /**     * 把新插入的节点，插入到每一层级中     * 更新每一层级的链表结构     *  并将新插入节点对应层级的前驱指针和跨度维护进去     */    for (i = 0; i < level; i++) {        //链表插入节点        x->level[i].forward = update[i]->level[i].forward;        /**         *   新的层级update[i]为 header节点         */        update[i]->level[i].forward = x;
        /* update span covered by update[i] as x is inserted here */        //计算每一层级的跨度并更新进去        x->level[i].span = update[i]->level[i].span - (rank[0] - rank[i]);        update[i]->level[i].span = (rank[0] - rank[i]) + 1;    }
    /* increment span for untouched levels */    /**     * 对于没有达到的层级，增加1     */    for (i = level; i < zsl->level; i++) {        update[i]->level[i].span++;    }    //新插入节点的回退指针为最底层的前一个节点    x->backward = (update[0] == zsl->header) ? NULL : update[0];    if (x->level[0].forward)        x->level[0].forward->backward = x;    else        zsl->tail = x;    zsl->length++;    return x;}/** * 随机层级 *   1层级的概率为 100%； *   2层级的概率为 1/4 *   3层级的概率为 1/4 * 1/4 * 后续每增加一层级的概率都是指数级上升 * @return */int zslRandomLevel(void) {    int level = 1;    /**     * 完全靠随机， 0xFFFF = 65535 ,  ZSKIPLIST_P = 0.25     * 如果随机每次随机出来都小于 0.25*65535  level都加1，直到随机出大于     */    while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))        level += 1;    return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;}

总结一下：

在操作zset的时候，如果zset为null，则根据redis配置创建一个数据结构为跳跃表或者ziplist结构的zset

在创建zset跳跃表结构的时候，会创建一个64层级，权重分值为0，元素为NUll的zskiplistNode作为头节点（这个节点从了当头节点，其他的分值什么的都没有任何意义）
header节点只是一个位置标识，新插入的节点在level[0]层都会在header后形成一个双向链表
hader节点不会进入双向链表（一会看图）

通过zslInsert将元素插入到跳跃表中

①：先找到所有层级中在插入元素分值左侧的元素，并插入到update[]里，然后把跨度填到rank[]中
②：随机一个层级出来zslRandomLevel()，最小层级为1
③：如果随机的层级>原来的层级，扩容update，新增加的层级为header节点，rank都为0
④：创建元素
⑤：链表插入，以update[]对应层级的元素为起始点插入元素
⑥：如果随机的层级比原来的层级小，上面的层级跨度都得+1
⑦：针对最底层也就是level[0] 需要做双向链表的引入

这个时候，如果前面的节点是header节点，不做回退指向
除了level[0]是一个双向链表
其他层级都是一个单向链表

通过上面

跳跃表不是一个平衡的树
极端情况下，跳跃表可能退化为链表，查询复杂度由O(1)降到O(n)
业务元素都是在header节点后形成的链表
在score相同的情况下，根据元素的长度排序，谁短谁在前

插入成功后放入对应zset的 hash表中，key为元素，value为score

所以能O(1)的速度拿到元素的对应的权重分值

上图

ADD添加对应的元素

# 语法ZADD key score member [[score member] [score member] …]# 添加zadd yxkong 50 'a' 60 'b' 75 'c' 88 'd' 90 'e' 100 'f'

ZRANGEBYSCORE 获取分值在某个区间的元素(以跳跃表为例)

ZRANGEBYSCORE key min max WITHSCORES limit offset num# min 可以是具体的数值，也可以是-inf(负无穷)，也可以是(10# max 可以是具体的数值，也可以是+inf(正无穷)  也可以是(30# WITHSCORES 返回元素带score# limit 限制返回的数量# offset 从哪个索引开始# num 返回的数量如：office:0>ZRANGEBYSCORE yxkong 55  80 WITHSCORES  1)  "b" 2)  "60" 3)  "c" 4)  "75"

查看下源码

/**  *  获取指定score区间的元素  * @param c  * @param reverse  是否取反，0表示不取反，1表示取反  */void genericZrangebyscoreCommand(client *c, int reverse) {    //将分值区间解析到range中    if (zslParseRange(c->argv[minidx],c->argv[maxidx],&range) != C_OK) {        addReplyError(c,"min or max is not a float");        return;    }    if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {        ......    } else if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {        //最终都是找链表上的起始点        if (reverse) {            //查找终点  80  50            ln = zslLastInRange(zsl,&range);        } else {            //查找起点 比如  50 80            ln = zslFirstInRange(zsl,&range);        }        //遍历链表，如果有limit就递减，0为假      while (ln && limit--) {            /* Abort when the node is no longer in range. */            //如果获取到的对象权重分值，已经不在范围内了，直接break            if (reverse) {                if (!zslValueGteMin(ln->score,&range)) break;            } else {                if (!zslValueLteMax(ln->score,&range)) break;            }
            rangelen++;            //添加到回复缓冲区            addReplyBulkCBuffer(c,ln->ele,sdslen(ln->ele));            if (withscores) {                //需要带权重分值，将权重分值添加到回复缓冲区                addReplyDouble(c,ln->score);            }
            /* Move to next node */            //就是正反序遍历链表            if (reverse) {                //回退，永远是level[0]                ln = ln->backward;            } else {                //最底层前进                ln = ln->level[0].forward;            }        }            }}
/** * 获取第一个分值所在的节点 * @param zsl * @param range  50 ~ 80 * @return */zskiplistNode *zslFirstInRange(zskiplist *zsl, zrangespec *range) {    zskiplistNode *x;    int i;    if (!zslIsInRange(zsl,range)) return NULL;
    x = zsl->header;    //从上到下遍历所有的层级，定位到最小的元素    for (i = zsl->level-1; i >= 0; i--) {        /* Go forward while *OUT* of range. */        //定位最小元素所在的位置        while (x->level[i].forward &&            !zslValueGteMin(x->level[i].forward->score,range))                x = x->level[i].forward;    }    x = x->level[0].forward;    serverAssert(x != NULL);
    /* Check if score <= max. */    if (!zslValueLteMax(x->score,range)) return NULL;    return x;}

查找过程

①：找链表的开始位置：通过zsl.level 获取最大的层级，然后倒序遍历层级，然后找到元素的开始或结束位置
②：通过开始位置遍历链表

如果有数量限制limit>0，递减limit查找,直到limit=0为止
在取元素的时候，每次都会判断新遍历的元素的socre是否超范围了

阅读了redis的源码，redis好多地方都是用的近似算法，LFU、LRU、淘汰策略、以及这次的zset，跳跃表的索引也是近似，一但出现了极端情况，跳跃表就直接退化为了链表。

应用场景

排行榜
限流
带权重的队列
延迟队列

hash

我们先看下源码

void hsetCommand(client *c) {    //遍历所有的kv   for (i = 2; i < c->argc; i += 2)        // 创建hash的key val        created += !hashTypeSet(o,c->argv[i]->ptr,c->argv[i+1]->ptr,HASH_SET_COPY);}int hashTypeSet(robj *o, sds field, sds value, int flags) {    //ziplist处理逻辑    if (o->encoding == OBJ_ENCODING_ZIPLIST) {            }else if (o->encoding == OBJ_ENCODING_HT) {        dictEntry *de = dictFind(o->ptr,field);        if (de) {            //如果存在，先释放，再把新的sds的指针赋值过去            sdsfree(dictGetVal(de));            if (flags & HASH_SET_TAKE_VALUE) {                dictGetVal(de) = value;                value = NULL;            } else {                dictGetVal(de) = sdsdup(value);            }        } else {             dictAdd(o->ptr,f,v);        }            }}

对应的图，可以参考下存储的基本结构那

应用场景

缓存

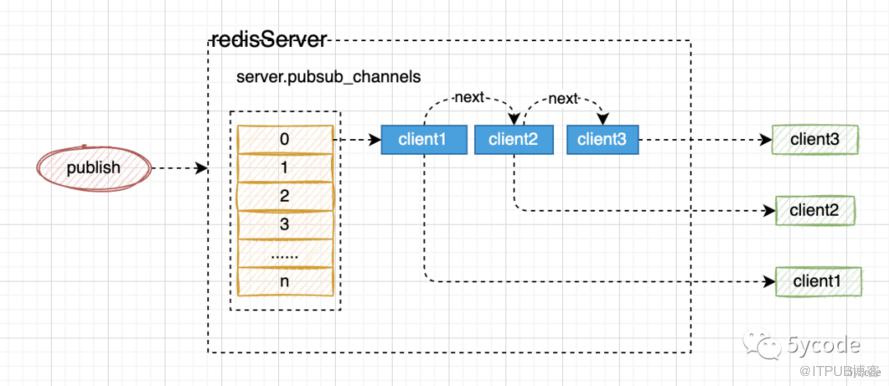

redis的订阅与发布

redis的订阅与发布通过server.pubsub_channels来实现的；
当客户端发起subscribe的命令的时候，会把客户端订阅的channels放入到server.pubsub_channels中，对应的channels通过hash路由到对应的桶，然后找到对应的channel，channel对应的value是一个链表，维护所有订阅的客户端；
当publish的时候，根据chanel找到对应的value，遍历所有的额客户端，并将publish的内容通知给订阅的客户端；
从原理上来看，发布时，订阅的服务必须在线，要不然消息就没了，redis不会存储这些消息；
这个适用于规则的发布，比如网关路由规则，规则引擎的动态规则包（比如我们之前用的drools）

redis的事务

redis中有事务的概念，但是大家不要把这个事务往mysql的事务上靠。

redis的事务只是保证了多条命令的串行执行（执行过程中不会被别的命令插入）
并不能保证执行命令的原子性（原子性的保证，可以使用lua脚本）
redis通过multi 和exec来实现事务

multi指令告诉server中的client开启事务
多条执行命令（命令并未执行，而是缓存了起来）
接收到exec 命令后server中的client执行命令

我们看下源码：

/** * server接收到multi指令后的动作 * @param c */void multiCommand(client *c) {    //已开启，直接拦截    if (c->flags & CLIENT_MULTI) {        addReplyError(c,"MULTI calls can not be nested");        return;    }    //将客户端标记为CLIENT_MULTI    c->flags |= CLIENT_MULTI;    addReply(c,shared.ok);}
在server.c中/** * @brief 命令执行 * @param c 客户端 * @return int  */int processCommand(client *c) {      /**     *      * 开启了事务（CLIENT_MULTI）直接放入Multi队列     *      */    if (c->flags & CLIENT_MULTI &&        c->cmd->proc != execCommand && c->cmd->proc != discardCommand &&        c->cmd->proc != multiCommand && c->cmd->proc != watchCommand){        queueMultiCommand(c);        addReply(c,shared.queued);    }}    /** * 添加命令到事务队列 * @param c */void queueMultiCommand(client *c) {    multiCmd *mc;    int j;
    c->mstate.commands = zrealloc(c->mstate.commands,            sizeof(multiCmd)*(c->mstate.count+1));    mc = c->mstate.commands+c->mstate.count;    mc->cmd = c->cmd;    mc->argc = c->argc;    mc->argv = zmalloc(sizeof(robj*)*c->argc);    //最终将客户端接收的命令都copy到mc->argv    memcpy(mc->argv,c->argv,sizeof(robj*)*c->argc);    for (j = 0; j < c->argc; j++)        incrRefCount(mc->argv[j]);    c->mstate.count++;    c->mstate.cmd_flags |= c->cmd->flags;}
/** * 命令执行 * @param c */void execCommand(client *c) {   //关键点，遍历，并执行,由于redis命令执行是单线程处理，所以在多个客户端的时候，能保证串行执行    for (j = 0; j < c->mstate.count; j++) {        c->argc = c->mstate.commands[j].argc;        c->argv = c->mstate.commands[j].argv;        c->cmd = c->mstate.commands[j].cmd;        call(c,server.loading ? CMD_CALL_NONE : CMD_CALL_FULL);
        /* Commands may alter argc/argv, restore mstate. */        c->mstate.commands[j].argc = c->argc;        c->mstate.commands[j].argv = c->argv;        c->mstate.commands[j].cmd = c->cmd;    }     discardTransaction(c);}

redis怎么用lua脚本保证操作的原子性呢，看一个示例，

   /**     * redis自增并续期过期时间的原子操作     * @param key     * @param expireTime     * @return     */    public static Long incrByAtom(String key,int expireTime){        StringBuffer luaScript = new StringBuffer();        //lua脚本        luaScript.append("local count = redis.call('incrby', KEYS[1],1) ")                .append(" redis.call('expire', KEYS[1],ARGV[1]) ")                .append(" return count ")        ;        DefaultRedisScript<Long> redisScript = new DefaultRedisScript<>(luaScript.toString(), Long.class);        //redisTemplate 调用        Object result = redisTemplate.execute(redisScript, Collections.singletonList(key), String.valueOf(expireTime));        if (Objects.isNull(result)){            return null;        }        return Long.valueOf(result.toString());    }

也可以直接使用redisson，它内部封装了很多的lua脚本（不会写lua脚本，直接翻它的代码即可）

redis的数据淘汰机制

redis是一个内存数据库，当内存满了，redis是如何淘汰的呢？

淘汰触发机制

惰性删除（key过期的情况）
定期删除（采集过期key）
内存淘汰（执行命令前，发现内存超过阈值触发）

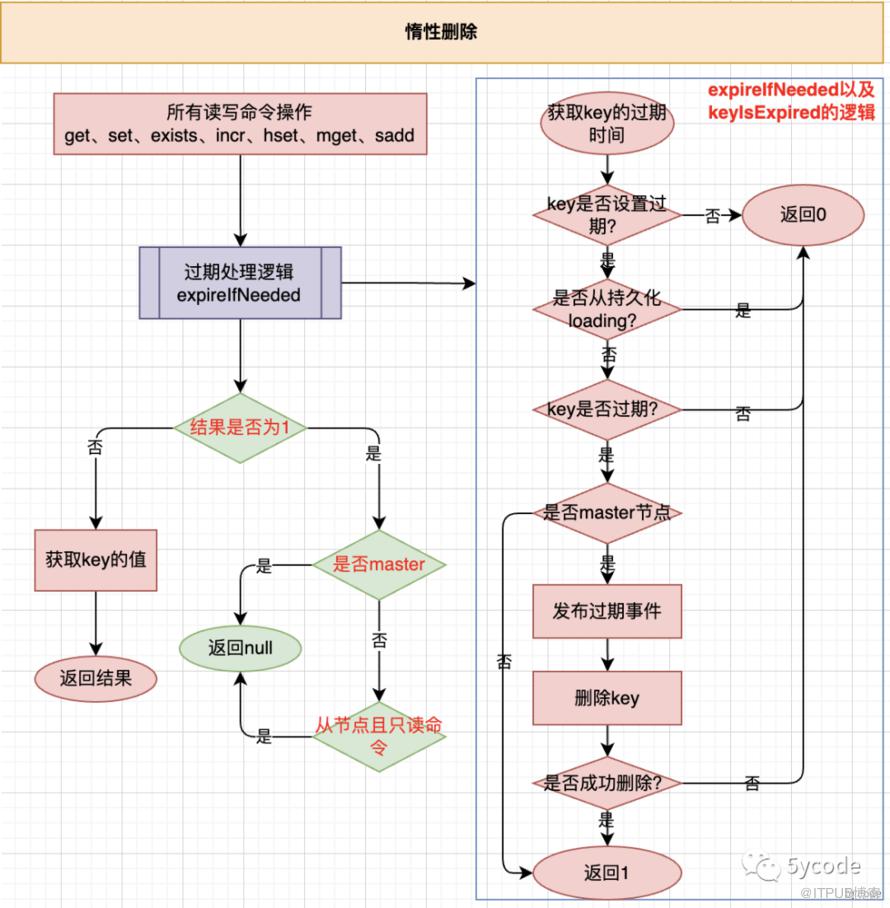

惰性删除

请求才会触发（不请求不会触发）
通过expireifNeeded函数处理

定期清理

在beforesleep 中执行慢循环

一次只占用1毫秒的cpu时间片

在aeProcessEvents中执行慢循环

一次最多占用25毫秒（通过hz=10计算出来的）的cpu时间片
过期数量超过25%，执行20次循环
每次循环随机获取数据，计算占比

内存淘汰

Redis的几种淘汰策略：

noeviction 无过期策略，内存满了就直接异常
volatile-lru 对有过期时间的key进行lru淘汰（越长时间没有被访问，越容易被淘汰）
allkeys-lru 对全局的key按LRU进行淘汰（越长时间没有被访问，越容易被淘汰）
volatile-lfu 对有过期时间的key进行lfu淘汰（经常不被访问的，越容易被淘汰）
allkeys-lfu 对全局的key进行lfu淘汰（经常不被访问的，越容易被淘汰）
volatile-random 对有过期时间的key进行随机淘汰
allkeys-random 对有所有的key进行随机淘汰
volatile-ttl 按时间进行过期淘汰

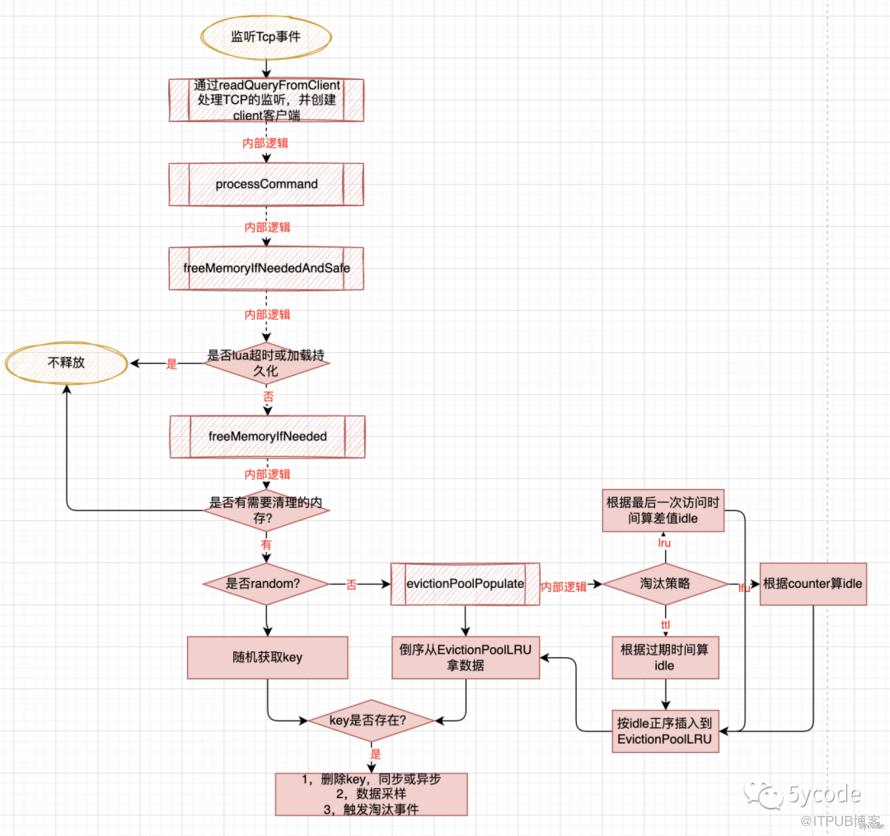

在freeMemoryIfNeeded中

从库不处理
计算需要释放的空间mem_tofree，如果没有需要释放的就不处理（这里会把主从复制的缓冲区减掉）
noeviction 淘汰策略直接返回，失败；
如果已用的内存超了，随机采样key，进行释放，直到释放的空间小于要释放的内存；

LRU、LFU、TTL 这三种策略是一种处理
RANDOM 策略处理

根据采样到的key进行删除

对于LRU/LFU/TTL evictionPoolPopulate 函数是核心，核心思想就是随机采样后，计算采样数据的idle值

对LRU，idle是现在到上次访问的时间差，操作val对象的robj，这个值是记录在robj中的lru里
对LFU，idle是255-counter，counter是根据访问计算出来的衰减值，操作val对象的robj
对TTL, idle是db->expires里存储的dictEntry，val是到期日期

//所有的操作都会调用lookupKey，在这里会更新LFU的访问频次或LRU的时钟robj *lookupKey(redisDb *db, robj *key, int flags) {            if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) {                //更新访问频次                updateLFU(val);            } else {                //更新LRU的时钟，这个简单                val->lru = LRU_CLOCK();            }}unsigned int LRU_CLOCK(void) {    unsigned int lruclock;    /**     * 相当于每1毫秒获取一次时钟     */    if (1000/server.hz <= LRU_CLOCK_RESOLUTION) {        atomicGet(server.lruclock,lruclock);    } else {        lruclock = getLRUClock();    }    return lruclock;}/** * @brief 更新LFU高16位的时钟和后8位记录的数 * @param val  */void updateLFU(robj *val) {    //获取counter，用了计数衰减的    unsigned long counter = LFUDecrAndReturn(val);    //更新LRU的后8位，也就是LFU的counter，LFU 使用近似计数法，counter越大，使用了对数的思想    counter = LFULogIncr(counter);    /**     * 获取分钟级的时间，左移8位（占高16位）     * 低8位couter占用     */    val->lru = (LFUGetTimeInMinutes()<<8) | counter;}/** * @brief 更新LRU的后8位，也就是LFU的counter * LFU 使用近似计数法，counter越大，使用了对数的思想 * @param counter  * @return uint8_t  */uint8_t LFULogIncr(uint8_t counter) {    if (counter == 255) return 255;    /**     * @brief rand()随机生成一个0~RAND_MAX 的随机数     * r的范围是0~1     */    double r = (double)rand()/RAND_MAX;    //    double baseval = counter - LFU_INIT_VAL;    if (baseval < 0) baseval = 0;    /**     * server.lfu_log_factor 默认为10     * baseval 越大 p的值就越小     */    double p = 1.0/(baseval*server.lfu_log_factor+1);    /**     * r是随机生成的0~1     * counter 是以5为起始点     * baseval=0 时： p的值为1         r的在1以下的概率为100%     * baseval=1 时： p的值为0.0909    r的在0.09以下的概率只有约9%  10次counter+1     * baseval=2 时： p的值为0.0476    r的在0.0476以下的概率只有约4.8%  20次counter+1     * baseval=3 时： p的值为0.0322    r的在0.0322以下的概率只有约3.2%  30次counter+1     * baseval=4 时： p的值为0.0244    r的在0.0244以下的概率只有约2.4%  40次counter+1     * baseval=5 时： p的值约0.0196    r的在0.0196 以下的概率只有约2%  50次counter+1     * baseval=10 时：p的值约0.0099    r的在0.0099 以下的概率只有约1%  100次才可能加1次     * baseval=100时：p的值约0.000999  r的在0.000999 以下的概率只有约0.1% 1000次才可能加1     * baseval=200时：p的值约0.0005  r的在0.0005 以下的概率只有约0.05% 2000次才可能加1     * 想达到100的baseval总次数为（10+20+30+40+...+1000）=49*1000+500 约 5万次     * 想达到200的baseval总次数为 (10+20+30+40+...+2000) = 99*2000+1000 约20万次     */    if (r < p) counter++;    return counter;}

LFU 使用lru的24位，低8位记录统计次数，高16位记录分钟级的访问时间
LFU 给一个初始 LFU_INIT_VAL 防止高频数据刚插入因为counter太小而被淘汰；
LFU 使用近似计数算法，counter越大，counter增加的几率反而越小（防止热点数据被刷上去以后淘汰不了）

redis的持久化机制

三种持久化模式

RDB
AOF
RDB与AOF混合模式

RDB

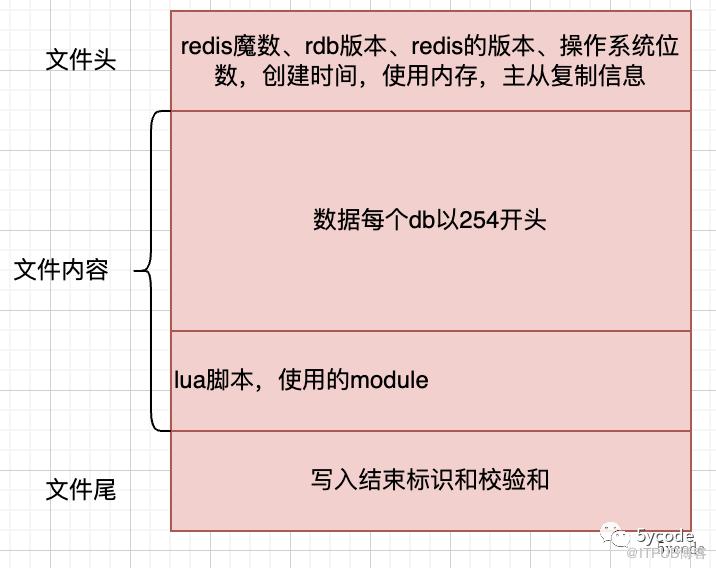

rdb文件示意图

在指定的时间间隔内生成数据集的时间点快照（point-in-time snapshot）
rdb 是一个非常紧凑的二进制文件
rdb适合灾难恢复，主从复制
异步rdb可以最大化redis的性能，rdb操作是会从主进程fork一个子进程（fork的过程中创建快照表会阻塞主进程）,不会阻塞主进程，但是占用磁盘IO；
rdb写的只是当时那个时间点的快照，并不会追加增量数据
rdb写后处理通过下个周期触发

通过参数配置

# 表示900秒内有一个键改动，就会执行rdbsave 900 1  # 表示300秒内有10个键改动，就会执行rdbsave 300 10 # 表示60秒内有1万个键改动，就会执行rdbsave 60 10000 # redis通过LZF算法对RDB文件进行压缩，会消耗子进程的cpu资源（多核，物理核、逻辑核有区别），如果是单核就会影响主进程rdbcompression yes# redis默认使用CRC64的算法对RDB文件进行完整性校验rdbchecksum yes
