MySQL 本身具备生产binlog日志的功能，在InnoDB存储引擎中，为了持久性有了redo log,为了原子性和隔离性有了undo log，最终通过redo log undo log 保证了一致性；

我先画一个InnoDB操作流程，先简单的了解下它们的工作机制

WAL

在MySQL里，我们必须要了解一个概念WAL。

什么是WAL呢？

WAL全称：Write-Ahead Logging，可以理解为日志先行，InnoDB在有insert、update、delete的时候，都是先写日志，再写磁盘。

为什么这样呢？

效率

当你操作多条数据的时候，操作的数据分布在磁盘的不同位置，如果这个时候直接操作磁盘，你得先一次读I/O,再一次写I/O，由于读写来回切换，磁盘磁头的寻址会耗费很长的时候（相对cpu）。当并发量上来的时候，磁盘压根就承受不住。

为了crash-safe，InnoDB引入了两阶段提交

什么意思呢？

在InnoDB中，binlog 和redo log 是分别独立的逻辑，通过两阶段提交来保证数据的一致性；
InnoDB操作DML的时候，先从磁盘中将数据读取到Buffer pool中；
然后执行器将这条数据备份到undo log 里（undo log 和事务id挂钩）；
开始事务
第一阶段：prepare阶段

执行器更新内存中的数据，形成脏页，根据不同的隔离级别决定脏页能不能被查询到；
将实际的修改的数据的物理信息先写到redo log buffer中
redo log 刷盘（redo log 有自己的刷盘机制，可以立即刷盘，也可以操作系统刷盘，也可以配置多少个后刷盘）

执行器将修改写入binlog 缓冲区

Binlog 有自己的刷盘机制

第二阶段commit

redo log 变为提交（commit）状态

事务提交失败

InnoDB 根据事务对应的undo log 回滚

如果因为故障重启

MySQL对prepare阶段的数据进行验证，

如果已经写入到binlog里了（可能已经同步给了从库），继续commit，并更改磁盘的数据；
如果未写入到binlog 可以直接废弃（如果是强一致，每次binlog每次都要刷盘，性能可能会受损）

两阶段提交，并没有操作真正的数据文件，是围绕着3个文件文件redo log、undo log、binlog 这个三个日志文件。有几个特点

不管你多少并发，就这3个文件，磁盘磁头的寻址，也在这个3个文件上；
每次提交都是利用磁盘的顺序写（磁盘的顺序写性能可以媲美内存的随机写）

我们上面讲到的都是缓冲区的操作，具体的刷盘机制，我们在各个日志里面详解。

我们可以看下网上关于磁盘顺序读写的的测试：

感兴趣的同学，可以测试下

Windows : AS SSD Benchmark 和DiskMark

Linux :fio 工具

顺序读：fio -name iops -rw=read -bs=4k -runtime=60 -iodepth 32 -filename /dev/sda -ioengine libaio -direct=1

随机读:fio -name iops -rw=randread -bs=4k -runtime=60 -iodepth 32 -filename /dev/sda -ioengine libaio -direct=1

顺序写：fio -name iops -rw=write -bs=4k -runtime=60 -iodepth 32 -filename /dev/sda -ioengine libaio -direct=1

随机写：fio -name iops -rw=randwrite -bs=4k -runtime=60 -iodepth 32 -filename /dev/sda -ioengine libaio -direct=1

binlog

MySQL本身产生的二进制日志，所有的引擎都可以使用
只记录DML语句不记录查询语句
是逻辑日志，记录的是语句的原始逻辑（你可以简单理解为执行的sql，格式不同呈现不同）
每一条binlog是一个event
单纯的binlog 只能用于归档，不具备crash-safe的能力
InnoDB引擎为了解决crash-safe,利用binlog+redo log 实现了crash-safe能力；
binlog日志是持续追加的，固定文件大小（多种机制会切换到下一个）

binlog 格式

怎么查看呢？

物理存储格式查看

[root@dev214 data]# hexdump -Cv mysql-bin.000006 |more
00000000  fe 62 69 6e dd 50 e2 62  0f d6 00 00 00 77 00 00  |.bin.P.b.....w..|
00000010  00 7b 00 00 00 00 00 04  00 35 2e 37 2e 33 30 2d  |.{.......5.7.30-|
00000020  6c 6f 67 00 00 00 00 00  00 00 00 00 00 00 00 00  |log.............|
00000030  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
00000040  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 13  |................|
00000050  38 0d 00 08 00 12 00 04  04 04 04 12 00 00 5f 00  |8............._.|
00000060  04 1a 08 00 00 00 08 08  08 02 00 00 00 0a 0a 0a  |................|
00000070  2a 2a 00 12 34 00 01 8e  3e c4 d8 dd 50 e2 62 23  |**..4...>...P.b#|

结构化数据查看

 mysqlbinlog --no-defaults -vvv --base64-output=decode-rows mysql-bin.000006 |less

 这是一个Table_map 类型的event
 # at 2782
- 偏移量
#220728 17:03:25 server id 214  end_log_pos 2865 CRC32 0xf4377c2a       Table_map: `innodb_space`.`t_user_info` mapped to number 114
- 220728 17:03:25  时间戳
- server id 来源
- end_log_pos 结束偏移量为2865
- CRC32 event的crc校验码，用于校验完整性
- Table_map event类型

这是一个Write_rows类型的event
# at 2865
#220728 17:03:25 server id 214  end_log_pos 3007 CRC32 0x78280dc6       Write_rows: table id 114 flags: STMT_END_F
write的具体内容
### INSERT INTO `innodb_space`.`t_user_info`
### SET
###   @1=23822512 /* LONGINT meta=0 nullable=0 is_null=0 */
###   @2='23dad1c20e5411ed9423fefcfef86b' /* VARSTRING(90) meta=90 nullable=0 is_null=0 */
###   @3='13023822512' /* VARSTRING(33) meta=33 nullable=0 is_null=0 */
###   @4='23dadfc90e5411ed9423fefcfef86b49' /* VARSTRING(96) meta=96 nullable=0 is_null=0 */
###   @5='23dae' /* VARSTRING(30) meta=30 nullable=0 is_null=0 */
###   @6='1' /* STRING(3) meta=65027 nullable=0 is_null=0 */
###   @7=1001 /* SHORTINT meta=0 nullable=1 is_null=0 */
###   @8='2020-04-30 04:33:28' /* DATETIME(0) meta=0 nullable=0 is_null=0 */
###   @9='2020-04-30 04:33:28' /* DATETIME(0) meta=0 nullable=1 is_null=0 */

大家只需要了解几个常见的即可

Format_desc：mysql的版本、binlog的版本，该binlog文件的创建时间，一般在文件的前几行
Query：记录事务的操作，事务开始时，执行的begin操作，statement格式中DML操作，Row格式中的DDL操作
Table_map：包含 table id 具体表名的映射关系。
Write_rows/update_rows/delete_rows：分别对应insert、update、delete语句生成的Event, 包含实际数据（insert包含插入值、update不仅包含修改后的值，还包含修改前的值、delete只有主键）
Xid：当事务提交的时候记录其中携带了 XID 信息

用途：

备份、集群（通过binlog同步增量数据，保证集群架构数据的一致性）
数据恢复，通过最近备份+binlog 能恢复到任意一个时间点；

格式：一共有3种格式

statement （statement-based replication, SBR）: 记录的是sql原文

使用函数now()恢复时，不是当时操作的时间，而是恢复时的时间，会导致覆盖范围不一致
Last_insert_id()
日志量小，减少磁盘I/O

row（row-based replication, RBR）: 记录的是具体操作的数据，一行行的

量大，对磁盘、网络I/O压力较大
alter table后会让日志暴涨，引起主从延迟

mixed（mixed-based replication, MBR）: 混合记录

能明确到具体数据的，使用statement
会产生歧义的，使用row

写入机制：

事务执行的时候，会把sql写到binlog cache 里
事务提交的时候，把binlog cache 里的数据刷到binlog文件里（这块也得看配置）

binlog_cache

每个线程一个binlog cache 默认32kb
在MySQL中有个max_binlog_cache_size参数，我们看下binlog 缓存的使用流程

事务执行优先写入到线程里的binlog_cache里，如果事务大，写满了，会写入到临时binlog_cache里
临时binlog_cache_size= max_binlog_cache_size - (连接数*32k)，属于共享缓存
临时binlog_cache_size写满，就会报Error_code:1197
当大事务过多的时候，如果又没有对mysql进行单独的优化，很容易报错，所以在mysql中不建议大事务

刷盘参数：sync_binlog

控制事务提交时，binlog日志多久刷到磁盘
配置值为0~n的整数

0 表示每次提交事务，只写到binlog_cache中，由操作系统判断什么时候fsync到磁盘
默认值为1，表示每次提交事务的时候，都会把之前的binlog 刷入到磁盘
2~n的时候，表示积累n个事务后fsync到磁盘

主从复制

说到binlog 我们就不得不说下主从复制，单纯的binlog只是存储在本地，当使用mysql集群后，主库的DML操作，会通过binlog网络传输到从库，从而实现主从复制；

复制策略

主从复制有以下四种策略

同步策略：master要等待所有slave应答之后才会提交,性能最低（MySql对DB操作的提交通常是先对操作事件进⾏binlog⽂件写⼊然后再进⾏提交）
半同步策略：master等待⾄少⼀个slave应答就可以提交
异步策略：master不需要等待slave应答就可以提交
延迟策略：slave要⾄少落后master指定的时间

复制模式

基于语句的复制（SBR），是binlog的statement模式，语句
基于行的复制（RBR），是binlog的ROW模式
混合复制（Mixed）,明确具体数据的，使用statement，不能明确的使用row

如何实现

生产者：master，记录DML/DDL语句及数据变化到binlog文件里；

消费者：slave 消费到relay log 中继日志里

三个线程：

master: binlog dump thread binlog变化时，通知所有的slave
Slave:

I/O thread：接收到binlog events后，写入本地relay-log(中继日志)
SQL thread：读取relay-log，根据读取的内容，转换成sql并在slave执行，并将应用记录存放在relay-log.info文件中

redo log

redo log 称为重做日志，是为了在MySQL崩溃或系统，重启MySQL服务时恢复崩溃前的状态，是为了保证数据的持久性和完整性。也可以理解为WAL的应用实现。

InnoDB独有
顺序循环写入ib_logfile0/1 （默认48mb）

Innodb_log_group_home_dir: 指定redo log所在目录
Innodb_log_file_size：指定每个redo log 文件大小，默认48mb；
Innodb_log_files_in_group: 指定redo log 文件个数，默认2个

物理日志：记录的是数据页的物理修改（比如，在32表空间第n号页面中偏移量为m处的值由x更新为y）
产生于MTR（Mini-Transaction 对底层页面的一次原子访问），直白一些，就是开启事务的时候产生

概念

MTR （Mini-Transaction）代表对底层页面的一次原子访问，这个过程会产生redo log;
checkpoint 表示增加checkpoint_lsn的操作的操作过程；
脏页：修改过的数据页
flush 链表：在MTR执行过程中会将修改过的页面加入到 flush 链表，采用的是头插法

Redo log 刷盘的时机

Log buffer 空间不足（占用空间达到一半的时候，会主动刷盘，由innodb_log_buffer_size 控制）
事务提交时（顺序写磁盘）
定时刷盘（每秒），通过flush链表
服务正常停止
做checkpoint的时候

参数配置

Innodb_flush_log_at_trx_commit

0 表示每秒提交redo buffer -> 系统缓存-> 磁盘（最多丢失1秒）
1（默认值）每次刷入磁盘，最安全，性能最差
2 每次事务提交刷入系统缓存，master线程每秒执行刷盘操作（操作系统不挂，就没事）

在mysql进行DML操作的时候，会将修改过的数据采用头插法放入flush链表。

缓冲区产生时机

mysql在启动的时候就会向操作系统申请一块连续的内存空间用于存放redo log，这块区域称为redo log buffer,简称 log buffer。

mysql 通过参数innodb_log_buffer_size来指定log buffer的大小，默认16mb。

https://dev.mysql.com/doc/refman/5.7/en/innodb-parameters.html#sysvar_innodb_log_buffer_size

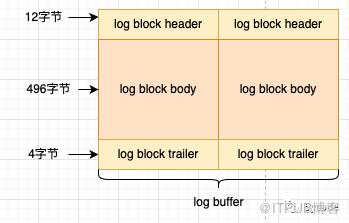

log buffer 是按512字节拆分出一个个的block；
向log buffer 中写入redo log 是顺序写的，从log buffer中刷入到磁盘也是顺序；
Innodb 定义了一个buf free的全局变量，来确定redo log写到 log buffer的哪个位置；
每一条事务的的redo log 是不可分割的（一个事务可能产生多条redo log），一个事务的redo log 可能跨多个block;

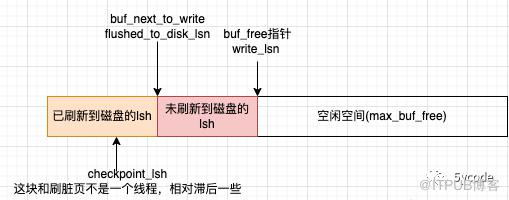

LSN

全称 log sequence number

单个mysql的全局变量
用来记录已经写入缓存中的的redo log 的数据量；
如果跨了block，还需要加上log trailer和 log header的大小；
通过不同的lsn变量来区分哪些在内存，哪些已经写入到了磁盘
一旦数据脏页刷入到了磁盘，那么文件中的redo log 就没有意义了，后续重启检测也不会检测这些数据；
mysql 通过 checkpoint_lsn 来表示当前系统中可以被覆盖掉的redo log ；

/** Redo log buffer 的结构 */struct log_t{    lsn_t       lsn;    //缓冲区    byte*       buf;    //空闲buf的偏移指针，从buf_next_to_write 到此都是内存中未写入磁盘的数据    ulint       buf_free;        //缓冲区大小    ulint       buf_size;       //记录缓冲区，可以写入的位置，初始化的时候，只有只有buf_size的一半不到    ulint       max_buf_free;       // flush的时候使用，记录的是log文件的最后偏移量(这个之前的都刷入了磁盘，之后的还没有)    ulint       buf_next_to_write;       //最后写入的lsn    lsn_t       write_lsn;      //当前flush时候的lsn，（同时，可能还会并发的往write_lsn中写入数据）    lsn_t       current_flush_lsn;      //刷新到磁盘的lsn    lsn_t       flushed_to_disk_lsn    }

checkpoint

当脏页的数据刷入到磁盘的时候，innodb会把对应的lsn写入到checkpoint_lsn中，这个过程叫checkpoint。

lsn是顺序写，脏页是一个有序链表，脏页的产生也是在redo log的时候产生的

组提交

MySQL为了解决redo log 和binlog 刷盘带来的TPS瓶颈，引入了组提交的概念，将多个刷盘操作合并成一个，如果说100次刷盘的时间成本是100，那么用组提交的方式，将这100个操作刷盘合为1次，时间成本趋近于1。

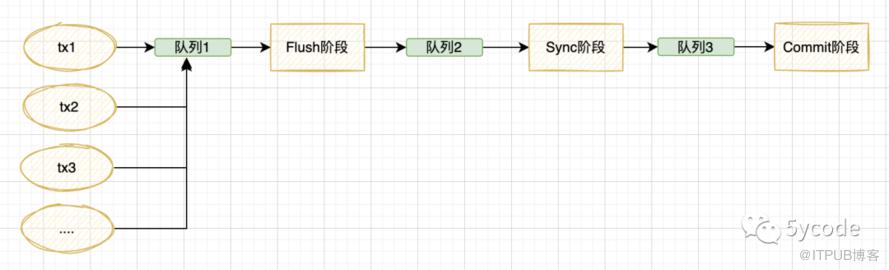

结合着redo log 和binlog的机制，MySQL将整个过程分为三个阶段，每个阶段增加一个队列来实现组提交。三个阶段为：

Flush 阶段
Sync 阶段
Commit 阶段

在每个阶段，都有一个队列，这个队列都对应了一把锁，第一个进入队列的事务会成为leader，leader会协调该队列的操作，完成后会通知其他事务操作结束。

Flush阶段

这个阶段维护的队列主要是用来支持redo log prepare 阶段的组提交，将redo log 刷入磁盘，同时，将binlog 写入操作系统的缓冲区，如果在该阶段完成后数据库崩溃，binlog 中不保证有该组事务的记录，MySQL可能会在重启后回滚该组事务。

为什么是可能？

因为binlog写入到的是系统缓冲区，如果操作系统没挂，可能还会刷入binlog文件。

Sync 阶段

该阶段维护的队列，主要是用来支持binlog的组提交，将binlog 刷入磁盘。如果在该阶段完成后数据库崩溃，因为binlog中已经有了事务的记录，重启后会通过prepare 的redo log 继续进行事务的提交。但是这里有个问题，如果业务系统认为失败呢？这里要考虑下业务。

这里通过两个配置来操控

binlog_group_commit_sync_delay=N 等待N 微秒后刷盘

如果在N秒内有多次并发就合并到一次

binlog_group_commit_sync_no_delay_count=N 达到N个事务后就刷盘

这两个参数是只要有一个先达到就执行

Commit阶段

这个阶段维护的队列，主要是将Flush 阶段prepare阶段的事务在引擎层提交，变成Commit。此时prepare阶段数据已经写入文件，commit状态的数据也要写入文件。

undo log

Undo log 称为撤销日志，是MySQL用来记录事务的反向逻辑日志，以达到撤销DML操作,在数据库事务开始之前，将要修改的记录存放在undo 链表里。

undo tablespace MySQL分配的物理存储空间，直接指向磁盘
rollback segment 回滚段，undo log 内存的逻辑管理，一个回滚段由1024个槽位；
undo log segment undo log的槽位，每个槽位只能由一个事务占用，一个事务可以占用多个槽位；

Undo log 绑定了事务，rowId,回滚指针，以及以及要回滚（备份）的数据
当事务过多，槽位被占满后报too many active concurrent transactions

5.5 之前只有一个回滚段，并且在系统表空间ibdata1里

导致系统表空间持续增大，需要定期重建
IO瓶颈

5.6以后undo log被分离处理，由单独的undo 表空间管理，并且可以支持128个回滚段
5.7 解决了undo log 一直以来的物理空间膨胀问题，可以自动收缩
循环使用，MySQL后台purge线程来清理事务提交成功以后的undo log日志
在事务开启后会先备份数据到undo log，由记录里的隐藏指定回滚指针指向，undo log 链表
逻辑日志，比如你要insert，这里记录的就是将某条记录标记为delete，你要将a由1变为2，这里记录的是将a=1 update为2;

作用

事务的原子性：用于失败回滚到之前的状态
MVCC（多版本并发控制）：根据事务的隔离级别在未提交之前，可以将undo log的数据作为快照读

事务ID

全局变量volatile trx_id_t max_trx_id，开启一次事务，该值+1；
定期刷入磁盘；（256倍数的时候，刷到磁盘)
系统重启，直接基于磁盘存储的max_trx_id +2*256

我们看下代码：

/** * 事务系统控制在内存的数据结构， */struct trx_sys_t {    //互斥锁  TrxSysMutex  mutex;       //多版本并发控制  MVCC*    mvcc;    //最大事务id(全局可见)，要分配给下一个事务的id  volatile trx_id_t max_trx_id;      //通过trx_t:no排序好的活跃事务    trx_ut_list_t  serialisation_list;    //内存中获取和提交的rw事务脸比饿哦通过trx_id倒序排，恢复事务的时候使用    trx_ut_list_t  rw_trx_list;    //给MVCC快照读使用的事务集合，这里保存的是所有，ReadView从这里copy的事务id  trx_ids_t  rw_trx_ids;    //回滚段    trx_rseg_t*  rseg_array[TRX_SYS_N_RSEGS]    ....}UNIV_INLINEtrx_id_ttrx_sys_get_new_trx_id(){  /*每次获取事务id的时候，取模256,等于0的刷入磁盘*/  if (!(trx_sys->max_trx_id % TRX_SYS_TRX_ID_WRITE_MARGIN)) {        //刷入磁盘    trx_sys_flush_max_trx_id();  }  //max_trx_id 是一个volatile 变量  return(trx_sys->max_trx_id++);}

purge_pq_t*trx_sys_init_at_db_start(void){    //启动的时候，直接+了2倍的256    trx_sys->max_trx_id = 2 * TRX_SYS_TRX_ID_WRITE_MARGIN        + ut_uint64_align_up(mach_read_from_8(sys_header                           + TRX_SYS_TRX_ID_STORE),                     TRX_SYS_TRX_ID_WRITE_MARGIN);}

InnoDB启动事务id为要加2*256？

在InnoDB运行的过程中，每当事务达到256的倍数的时候，就会把最大事务id刷入磁盘
如果MySQL突然宕机，部分事务id，可能随着undo log 以及记录刷入了磁盘，在启动时这些记录可能又进入到了内存里
如果直接从磁盘上获取max_trx_id,再重新获取，会导致事务id重复，所以在启动的时候加上2*256，以跳过这些事务id

我们看下undo log的结构

/** *  undo log 日志结构 */struct trx_undo_t {    //undo log 所在回滚段的槽id    ulint       id;    //undo log 类型    ulint       type;       /*!< TRX_UNDO_INSERT or TRX_UNDO_UPDATE */    //对应udno log日志段的状态    ulint       state;          // delete语句的标识    ibool       del_marks;      //undo log 产生的事务id    trx_id_t    trx_id;     //打开xa事务的标识    XID     xid;        //undo log 所在的位置    trx_rseg_t* rseg;       //所在的空间id    ulint       space;    //page的大小    page_size_t page_size;    //undo log 开始位置所在page的页码    ulint       hdr_page_no;    //在对应page上undo log的偏移量    ulint       hdr_offset;     //undo log 结束在页码，如果不跨页和hdr_page_no相同    ulint       last_page_no;    //undo log的大小    ulint       size;
    /*回滚段的链表，是一个双向链表*/    UT_LIST_NODE_T(trx_undo_t) undo_list;};

/** * 回滚段的内存结构,这里主要是描述里回滚段的元信息，包括： * 锁、 */struct trx_rseg_t {    ulint               id;    RsegMutex           mutex;    ulint               space;    ulint               page_no; //该回滚段对应的页码    page_size_t         page_size;    //在当前页面内允许的最大大小（创建的undo log 不能超过这个的大小）    ulint               max_size;    //当前页面大小（已经使用的大小）    ulint               curr_size;    /**update undo log 的列表*/    UT_LIST_BASE_NODE_T(trx_undo_t) update_undo_list;      /**为快速重用而缓存的更新撤销日志段列表，优先使用这里的*/    UT_LIST_BASE_NODE_T(trx_undo_t) update_undo_cached;    //历史列表中最后一个尚未清除的日志头的页码;如果所有列表被清除，则FIL_NULL    ulint               last_page_no;    //最后一个尚未清除的日志头的字节偏移量    ulint               last_offset;    //最后一个未清除日志的事务id    trx_id_t            last_trx_no;}

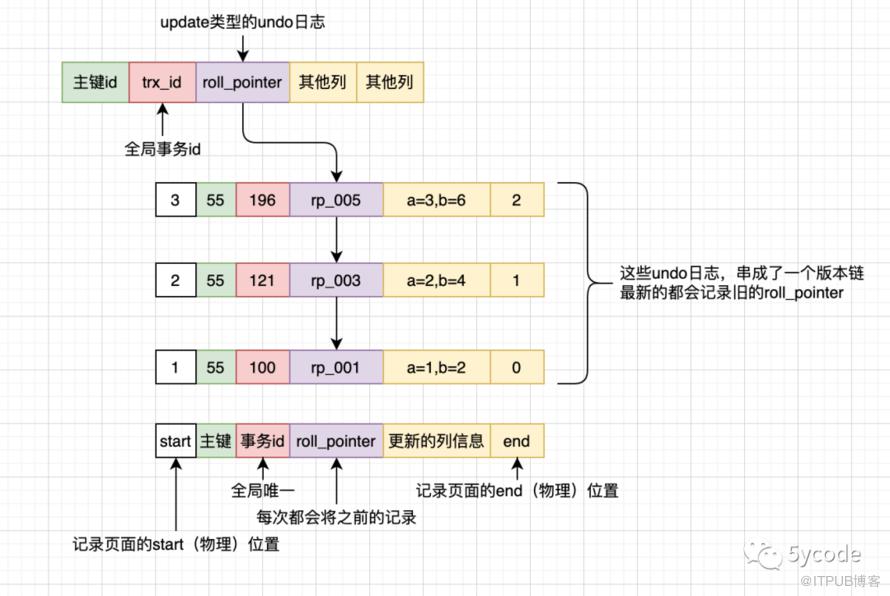

我们看下几次update形成的undo log 版本链

insert test(id,a,b) VALUES(55,1,2);
update test set a=2,b=4 where id= 55;
update test set a=3,b=6 where id= 55;
update test set a=4,b=5 where id= 55;

每个事务的undo log 编号undo no都是从0开始
同一条数据的通过回滚指针，将多个事务的版本串联起来；

正常情况一条记录不会同时出现多次修改（InnoDB会加行锁）
后台线程的清理是需要时间的，所以看到的就是一个链式结构；
列信息里记录的是逻辑信息，记录的是当前操作的逆向操作（delete的操作，只是改了一个状态，而不是insert）,insert 记录的只是主键id

# undo源码相关
# 操作入口
btr0cur.cc -> btr_cur_del_mark_set_clust_rec 删除操作
           -> btr_cur_ins_lock_and_undo  插入操作
           -> btr_cur_upd_lock_and_undo 更新操作操作

trx0rec.cc -> trx_undo_report_row_operation
trx0undo.cc -> trx_undo_assign_undo  这里会考虑是用缓存还是新创建一个
            -> trx_undo_reuse_cached 缓存中找到一个undo 的空间，就赋值
            -> trx_undo_create 没找到，如果空间足够，初始化一个并赋值

具体的代码我就不粘贴了，我简单的总结下：

undo log 优先使用段缓存的undo log 空间
如果没有缓存空间，就创建并初始化一个undo log 空间

在创建的时候，会判断剩余的空间是否足够，不够就报too many active concurrent transactions

MVCC 多版本并发控制

MVCC（Mutil-Version Concurrency Control）,全称多版本并发，是InnoDB在并发环境下通过记录的版本链来控制数据安全的行为。

多版本的目的是为了避免写事务和读事务的相互等待

多版本的出现是在并发访问的情况
只有insert、update、delete会出现多版本,会生成undo log 版本链
同一条记录的事务执行是从小到大执行

读不加锁，读写不冲突

读的时候不会加锁，但是读到哪个版本，是由隔离级别决定的

MVCC用于READ COMMITTED 和REPEATABLE READ 这两种隔离级别

我们要了解MVCC，就必须了解一些基本概念。

ACID

在使用InnoDB引擎的MySQL中:

原子性（atomicity）不可分割，表示最小，且是一个整体，要么全成功，要么全失败；主要是由undo log 保证，事务中要么全部执行成功 redo log，要么全部执行失败 undo log
一致性（consistency）指的事务开始和结束后，数据库的完整性没有被破坏，保证和客观事实的一致，是将真实业务映射到计算机场景的实现；比如转账 A有100元，B有200元，B给A转了50，事务前和事务后，总账是300；
隔离性（isolation）一个事务的执行不能受其他事务的干扰，每个事务操作都有各自完整的数据空间，我修改的数据只能我自己修改，别人不能修改；解决的是事务之间的安全和并发能力问题；由undolog 保证，不同的事务操作时，每个事务都有各自完整的空间
持久性（durability）事务提交完成，修改一定不会丢失；解决的是数据安全落地的问题；由redo log 保证，只要事务成功结束，对应的操作就必须永久性的保存下来，即使系统崩溃也能恢复

aid 都是为c服务的，为了达到一致性，你操作的方法必须是原子的，操作成功以后必须永久保存，操作的时候，还必须保证数据的隔离。

隔离级别

我们看下因为隔离级别的问题导致的不一致的现象有哪些？

脏读（dirty read）：事务1修改了一行数据，其他事务在事务1提交之前读到了该行数据；
不可重复度（non-repeatable read）：事务1读取了一行数据，其他事务修改或删除了该行，当事务1再次读取该行数据时，读到了修改后或已被删除；主要是针对更新；
幻读（phantom）：事务1查询到满足某条件的数据集，其他事务在事务1的条件内插入了数据，导致事务1再次以同样的条件查询时，得到的结果集比第一次多；主要是针对插入；InnoDB通过MVCC解决了该问题；

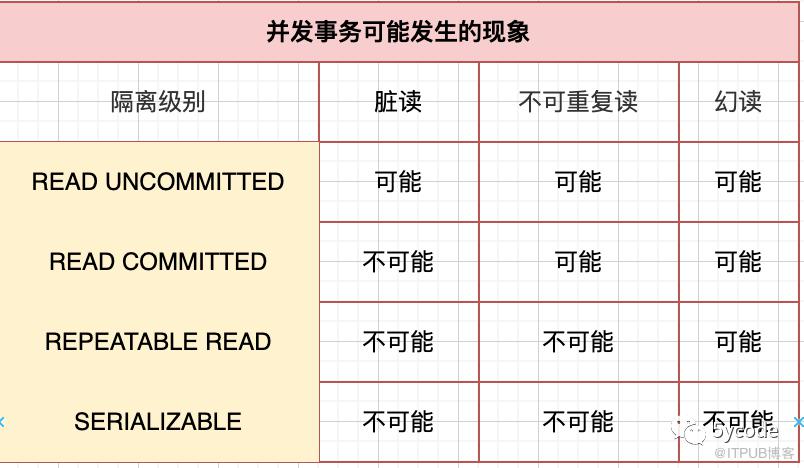

在ANSI SQL STANDARD中定义了四种隔离级别。

Read Uncommitted（读未提交）：所有事务都可以看到其他未提交事务的结果；很少用于实际应用；
Read Committed(读已提交)：一个事务只能只能看见已经提交事务的结果，支持不可重复读，同一事务中同一select可能返回的结果不同；
Repeatable Read（可重复读）：确保同一个事务同一select（特别是范围读）多次读取，看到同样的结果（MVCC ReadView保证）；
Serializable(可串行化)：最高的隔离级别，通过单线程，强制事务顺序执行，使事务无冲突，性能最低；

在mysql中四种隔离级别从上到下逐步升高，在mysql中Read Uncommitted为0，Read Committed为1，依次递增；

这四种隔离级别可能发生的不一致情况如下：

隔离级别的出现，也是为了换取性能的提升，上图从上到下，隔离级别越高；

隔离级别越严格，性能越低，锁的粒度也就越粗
隔离级别越宽松，性能越高，锁粒度也就越细

读操作

想要学习MVCC，我们必须对两种读操作有所了解

快照读：普通的读操作，读取记录中可见版本，不加锁非阻塞，串行化没有这个概念，串行化会退化为当前读
当前读，也叫锁定读

读取记录中最新版本，并对当前返回的记录加锁，保证其他的事务不能修改当前记录
select xx lock in share mode 加共享锁s
select xx for update 加x锁，排他锁
insert(into) /update/delete 加x锁，排他锁

快照读：不会存在任何问题，也不需要并发控制；

读写，会有并发的问题，会因为隔离性的问题，造成脏读、幻读、不可重复读，需要MVCC控制；

隐藏字段

为了实现MVCC，InnoDB会向数据库中的每行记录添加三个字段

DB_ROW_ID: 6字节，
DB_TRX_ID:6字节，表示插入或更新的最后一个事务id，删除，内部在mysql内部为更新
DB_ROLL_PTR：7自己接，回滚段指针，指向写入回滚段的撤销日志记录

通过以下sql可以查看

-- 创建的t_account表，只有10个字段CREATE TABLE `t_account` (  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '账户id',  `uuid` bigint(25) NOT NULL COMMENT '用户唯一标识',  `mobile` varchar(11) NOT NULL DEFAULT '0' COMMENT '用户手机号',  `pwd` varchar(32) NOT NULL DEFAULT '0' COMMENT '登录密码',  `salt` varchar(32) NOT NULL DEFAULT '0' COMMENT '密码盐值',  `status` int(2) DEFAULT '0' COMMENT '账户状态,0启用，1禁用',  `tenant_id` int(10) DEFAULT '1001' COMMENT '租户id',  `proId` varchar(50) DEFAULT NULL COMMENT '注册时渠道号',  `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',  `updated_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',  PRIMARY KEY (`id`) USING BTREE,  UNIQUE KEY `idx_mobile` (`mobile`) USING HASH,  UNIQUE KEY `idx_uuid` (`uuid`) USING BTREE,  KEY `idx_create_time` (`create_time`) USING BTREE) ENGINE=InnoDB AUTO_INCREMENT=6 DEFAULT CHARSET=utf8 ROW_FORMAT=COMPACT COMMENT='账户表';-- 通过INNODB_SYS_TABLES查询,n_cols 为13SELECT * from information_schema.INNODB_SYS_TABLES where name LIKE '%t_account%'-- 通过COLUMNS 表查询，只有10个SELECT * from information_schema.COLUMNS  where table_name ='t_account' and table_schema='demo'

https://dev.mysql.com/doc/refman/5.7/en/information-schema-innodb-sys-tables-table.html

我们先看官方解释：

n_clols 表中的列数，InnoDB报告的数字包括由(DB_ROW_ID、DB_TRX_ID和 )创建的三个隐藏列DB_ROLL_PTR

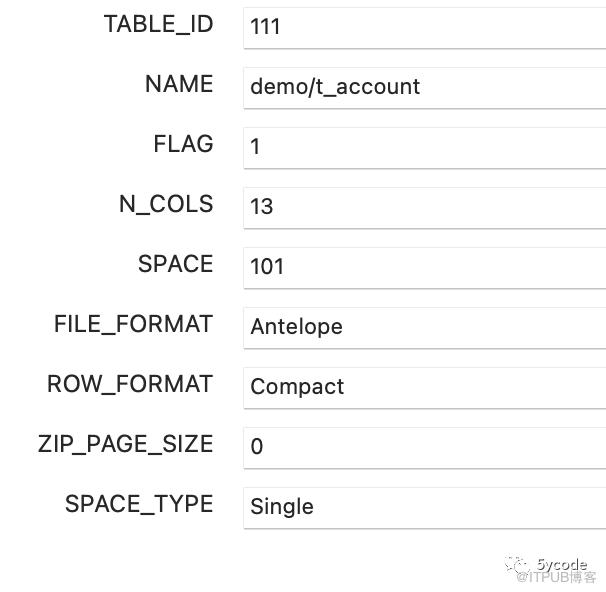

我们创建表的语句10个字段，通过INNODB_SYS_TABLES查询，有13个

我们通过INNODB_SYS_TABLES查询有13个字段，通过COLUMNS查询，只有10个字段，那这三个字段怎么填进去呢？我们看下源码

voiddict_table_add_system_columns(    dict_table_t*   table,  /*!< in/out: table */    mem_heap_t* heap)   /*!< in: temporary heap */{    //添加DB_ROW_ID 字段到表对象中    dict_mem_table_add_col(table, heap, "DB_ROW_ID", DATA_SYS,                   DATA_ROW_ID | DATA_NOT_NULL,                   DATA_ROW_ID_LEN);      //添加DB_TRX_ID字段到表对象    dict_mem_table_add_col(table, heap, "DB_TRX_ID", DATA_SYS,                   DATA_TRX_ID | DATA_NOT_NULL,                   DATA_TRX_ID_LEN);     //添加DB_ROLL_PTR 字段到表对象(不是内部表的时候才添加)    if (!dict_table_is_intrinsic(table)) {        dict_mem_table_add_col(table, heap, "DB_ROLL_PTR", DATA_SYS,                       DATA_ROLL_PTR | DATA_NOT_NULL,                       DATA_ROLL_PTR_LEN);    }

在storage/innobase/btr/btr0cur.h中，定义了增删改查的方法，每个方法都有个乐观和悲观两种，我们来看下乐观更新的源码。

（感兴趣的同学，可以从row0upd.cc文件中的row_upd_step函数开始看）

row_update_for_mysql_using_upd_graph->row_upd_step ->row_upd ->row_upd_clust_step

ReadView

什么是ReadView? 从字面上来说是读视图,是事务进行快照读操作的时候产生的读视图。

我们先来看下ReadView的代码结构

class ReadView {private:    // 高水位：大于这个事务id的都不可见    trx_id_t    m_low_limit_id;    // 低水位：小于这个事务id的可见，小于这个id的都已经提交了，从这个事务id开始一直到m_low_limit_id是当前活跃的事务id    trx_id_t    m_up_limit_id;    //创建视图的事务id    trx_id_t    m_creator_trx_id;    //可以理解为创建视图时活跃的事务id    ids_t       m_ids;    //小于这个事务id的undo log都不需要考虑，小于的已经提交等待purge线程清理或已经清理    trx_id_t    m_low_limit_no;    //是否被删除    bool        m_closed;    //创建一个ReadView的双向链表    typedef UT_LIST_NODE_T(ReadView) node_t;    //对应事务里的readviews    byte        pad1[64 - sizeof(node_t)];    node_t      m_view_list;    }

从代码上，我们可以看到

通过m_low_limit_id和m_up_limit_id构建了一个高低水位，高低水位之间是当时活跃的事务

我们通过代码来看下一致读视图的创建过程

//事务创建的一致读视图ReadView*trx_assign_read_view(trx_t*     trx)    /*!< in/out: active transaction */{    //innodb为只读模式    if (srv_read_only_mode) {        return(NULL);    } else if (!MVCC::is_view_active(trx->read_view)) {//从这里可以看到视图激活以后就不会        //创建视图        trx_sys->mvcc->view_open(trx->read_view, trx);}
    return(trx->read_view);}
class MVCC {public:    //MVCC分配并创建一个视图    void view_open(ReadView*& view, trx_t* trx);    //判断是否处于活动或有效    static bool is_view_active(ReadView* view)private:    typedef UT_LIST_BASE_NODE_T(ReadView) view_list_t;    //可以二次利用的空闲视图    view_list_t     m_free;    //活跃或关闭的视图，关闭视图，将creator_trx_id设置为TRX_ID_MAX    view_list_t     m_views;    }  voidMVCC::view_open(ReadView*& view, trx_t* trx){    // 如果视图创建以后，没有启动新的读写事务，那么会重用它    //重用的时候，会重置m_closed 、m_creator_trx_id、m_low_limit_id    if (view != NULL) {        uintptr_t   p = reinterpret_cast<uintptr_t>(view);        view = reinterpret_cast<ReadView*>(p & ~1);          if (trx_is_autocommit_non_locking(trx) && view->empty()) {            //重置m_closed            view->m_closed = false;            if (view->m_low_limit_id == trx_sys_get_max_trx_id()) {                return;            } else {                view->m_closed = true;            }        }    } else {        //加锁        mutex_enter(&trx_sys->mutex)        //优先从可二次利用的链表里取ReadView,没有才创建            view = get_view();}     if (view != NULL) {        //这里重置了m_creator_trx_id 和 m_low_limit_id        view->prepare(trx->id);        view->complete();
        UT_LIST_ADD_FIRST(m_views, view);}//获取视图    ReadView*MVCC::get_view(){    ReadView*   view;    //如果有空闲的，优先使用空闲的，并从空闲链表中移除头部节点    if (UT_LIST_GET_LEN(m_free) > 0) {        view = UT_LIST_GET_FIRST(m_free);        UT_LIST_REMOVE(m_free, view);    } else {        view = UT_NEW_NOKEY(ReadView());        if (view == NULL) {            ib::error() << "Failed to allocate MVCC view";        }}    return(view);}//初始化视图    void ReadView::prepare(trx_id_t id){    //将当前的事务id赋值给m_creator_trx_id    m_creator_trx_id = id;    // 设置高水位m_low_limit_id 和m_low_limit_no    m_low_limit_no = m_low_limit_id = trx_sys->max_trx_id;
    if (!trx_sys->rw_trx_ids.empty()) {        //从trx_sys_t 中快照一份活跃的数据到ReadView        copy_trx_ids(trx_sys->rw_trx_ids);    } else {        m_ids.clear();}
    if (UT_LIST_GET_LEN(trx_sys->serialisation_list) > 0) {        const trx_t*    trx;        trx = UT_LIST_GET_FIRST(trx_sys->serialisation_list);
        if (trx->no < m_low_limit_no) {            m_low_limit_no = trx->no;        }}}    voidReadView::complete(){    /* 设置低水位事务id */    m_up_limit_id = !m_ids.empty() ? m_ids.front() : m_low_limit_id;    m_closed = false;}

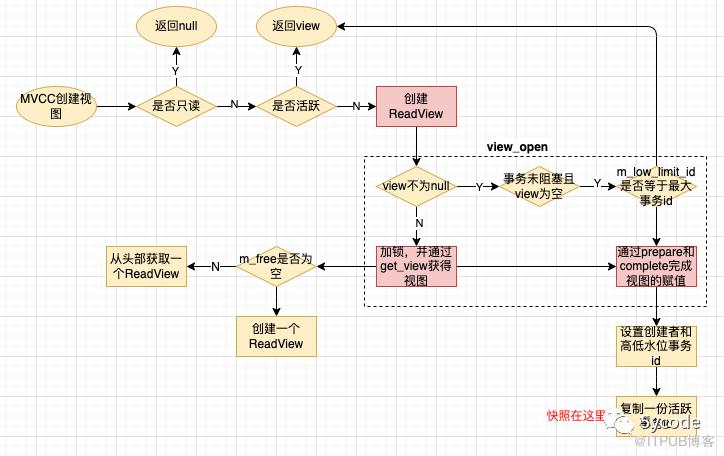

代码流程图如下：

从代码里可以看到

只读模式下，直接返回null（没有写的概念，就没有版本的概念，读都一样）
视图是活跃的情况下就不会创建（所以只有一次机会）
如果之前已经关闭了视图，当前事务会重新利用之前的ReadView
ReadView获取的时候优先从m_free中获取，没有才重新创建，通过池化提升性能
获取ReadView后会将ReadView中的

不同隔离级别ReadView的创建方式

有了以上的基础，我们再来看下mvcc，在RC和RR下的工作方式。

RC级别

同一个事务里，同一条sql每一次查询都会获得一个新的ReadView,这样就可能导致同一个事务里的重复读问题；

RR级别

同一个事务里，只会获取一次ReadView

其他的隔离级别不会创建ReadView

select 查询逻辑

dberr_trow_search_for_mysql(    byte*           buf,    page_cur_mode_t     mode,    row_prebuilt_t*     prebuilt,    ulint           match_mode,    ulint           direction){    //不是磁盘临时表    if (!dict_table_is_intrinsic(prebuilt->table)) {        //我们重点关注这里        return(row_search_mvcc(            buf, mode, prebuilt, match_mode, direction));    } else {        //是磁盘临时表，不需要mvcc        return(row_search_no_mvcc(            buf, mode, prebuilt, match_mode, direction));}}

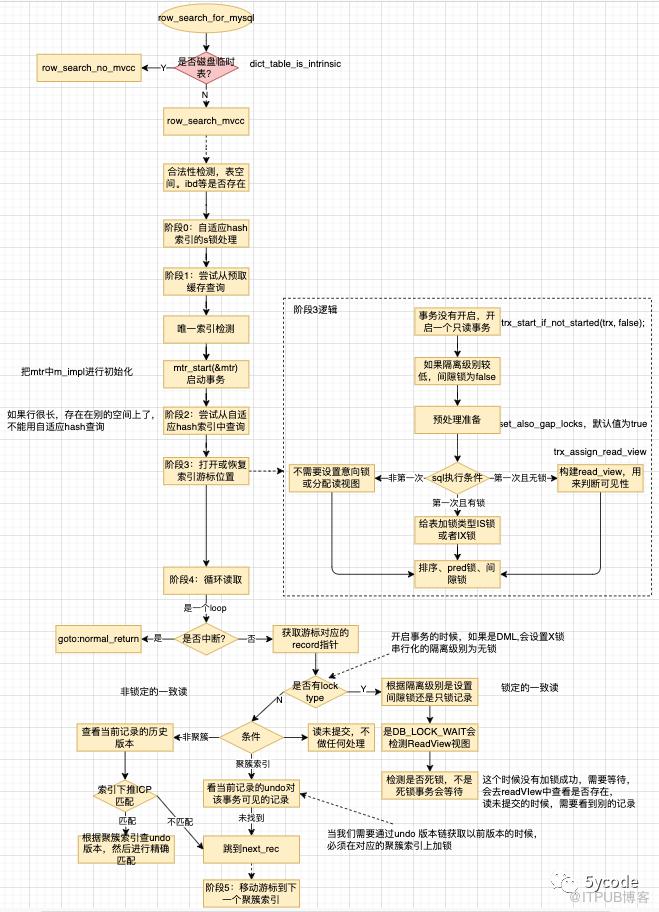

我根据row_search_mvcc梳理了下逻辑

根据上图，做下总结：

进入row_search_mvcc先进行合法性校验，防止表空间被删除、ibd文件不存在等；
查询的时候先从预缓存里获取记录（也就是mysql的缓冲池中，可能之前其他查询拉进去的数据）
接下来开启事务
先从自适应hash索引中查找，如果行比较长，不能使用自适应hash索引（数据页只记录了部分数据）
到了阶段3

第一次执行sql且无锁，构建Read_view,通过read_view的上下水位来判断可见性
第一次执行且有锁，判断是需要给表加意向共享锁还是意向独享锁
非第一次执行（可能是一个事务内的多次执行），啥也不干
最后完成打开或恢复索引游标位置

第四阶段：循环读取

每次进来都会判断是否中断，没有中断，就获取记录指针
然后判断数据页的边界值（infimum 最小和supermum最大）
这里还会对游标碰到页面损坏的时候，进行完整性检查
然后计算对应的record指针的偏移量offset
根据精确查询还是前缀查询加锁
如果有锁类型，就在索引上放一把锁（这个时候根据隔离级别还有别的逻辑做了特殊处理），同时未半一致读构建聚簇索引的最后提交版本，最后检查是否有死锁
没有锁类型，

隔离级别为为读未提交的时候，啥也不做，
如果是聚簇索引，需要看看当前记录是否对当前事务可见的数据（从undo log 中获取可用的版本）
非聚簇索引，根据索引下推的匹配结果

如果未匹配到，则直接跳转到next_rec
如果有匹配到，则根据聚簇索引回表，进行精确匹配

MVCC存在幻读么？

不存在的。

MVCC是快照读，通过read_view来构建视图
读未提交的时候，啥也不干
读取的时候，根据隔离级别会从undo log 版本链里读取历史数据（源码里是 old_ver）
同时会加间隙锁，来保证不会插入数据

ITPub博客

MySQL体系-日志与MVCC（源码层面）

WAL

效率
