基本概述

InnoDB Cluster是MySQL官方实现高可用+读写分离的架构方案,其中包含以下组件

MySQL Group Replication
,简称MGR,是MySQL的主从同步高可用方案,包括数据同步及角色选举
Mysql Shell
是InnoDB Cluster的管理工具,用来创建和管理集群
Mysql Router
是业务流量入口,支持对MGR的主从角色判断,可以配置不同的端口分别对外提供读写服务,实现读写分离

MySQL Router与组复制和MySQL Shell高度整合，只有将其与组复制和MySQL Shell共同使用，才能够称为InnoDB Cluster。

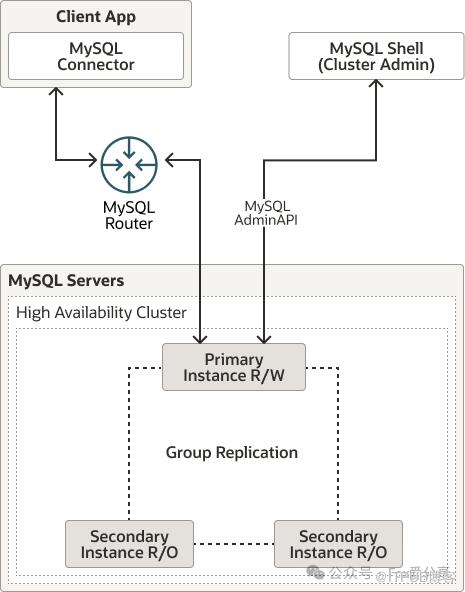

集群架构

InnoDB Cluster将三个MySQL数据库实例构成一个高可用集群。其中一个实例是具有读/写能力的主要成员，其他两个实例是具有只读能力的次要成员。组复制将数据从主要成员复制到次要成员。MySQL Router将客户端应用程序连接到集群的主要成员。

搭建一主两从InnoDB集群

1. 安装3个数据库实例

Docker 快速安装 MySQL8.0

可以利用docker快速部署3个MySQL实例

主机名（角色）	server_id	宿主机IP	容器固定IP	DB Port
mgr-node1(primary)	1	192.168.65.223	172.19.0.10	3321>3306
mgr-node2(Secondary)	2	192.168.65.223	172.19.0.11	3322>3306
mgr-node3(Secondary)	3	192.168.65.223	172.19.0.12	3323>3306

# 创建组复制的网络  保证三个mysql容器之间可以通过容器名访问docker network create --driver bridge --subnet 172.19.0.0/24 --gateway 172.19.0.1 mgr-networkmkdir -p /mysql/mgr/node1/data /mysql/mgr/node1/conf /mysql/mgr/node1/logmkdir -p /mysql/mgr/node2/data /mysql/mgr/node2/conf /mysql/mgr/node2/logmkdir -p /mysql/mgr/node3/data /mysql/mgr/node3/conf /mysql/mgr/node3/log#以mgr-node1配置为例，创建/mysql/mgr/node1/conf/custom.cnf，添加以下配置：vim /mysql/mgr/node1/conf/custom.cnf[mysql]# 设置mysql客户端默认编码default-character-set=utf8[mysqld]#指定sever_id，三个Mysql实例需要分别改为对应的sever_idserver_id=1# 必须开启GTID支持gtid_mode=ONenforce_gtid_consistency=ON# 启用二进制日志log-bin=mysql-bin#启用并行复制binlog_transaction_dependency_tracking=WRITESETreplica_preserve_commit_order=ONreplica_parallel_type=LOGICAL_CLOCKtransaction_write_set_extraction=XXHASH64#对于Group Replication，数据必须存储在InnoDB事务存储引擎中disabled_storage_engines="MyISAM,BLACKHOLE,FEDERATED,ARCHIVE,MEMORY"# mgr-node2和mgr-node3同上，注意配置文件路径和修改server_idvim /mysql/mgr/node2/conf/custom.cnf[mysql]# 设置mysql客户端默认编码default-character-set=utf8[mysqld]#指定sever_id，三个Mysql实例需要分别改为对应的sever_idserver_id=2# 必须开启GTID支持gtid_mode=ONenforce_gtid_consistency=ON# 启用二进制日志log-bin=mysql-bin#启用并行复制binlog_transaction_dependency_tracking=WRITESETreplica_preserve_commit_order=ONreplica_parallel_type=LOGICAL_CLOCKtransaction_write_set_extraction=XXHASH64#对于Group Replication，数据必须存储在InnoDB事务存储引擎中disabled_storage_engines="MyISAM,BLACKHOLE,FEDERATED,ARCHIVE,MEMORY"vim /mysql/mgr/node3/conf/custom.cnf[mysql]# 设置mysql客户端默认编码default-character-set=utf8[mysqld]#指定sever_id，三个Mysql实例需要分别改为对应的sever_idserver_id=3# 必须开启GTID支持gtid_mode=ONenforce_gtid_consistency=ON# 启用二进制日志log-bin=mysql-bin#启用并行复制binlog_transaction_dependency_tracking=WRITESETreplica_preserve_commit_order=ONreplica_parallel_type=LOGICAL_CLOCKtransaction_write_set_extraction=XXHASH64#对于Group Replication，数据必须存储在InnoDB事务存储引擎中disabled_storage_engines="MyISAM,BLACKHOLE,FEDERATED,ARCHIVE,MEMORY"#运行mysql容器# 为了便于测试，启动容器时指定好IP、hostnamedocker run  -d  \--name mgr-node1 \--privileged=true \--restart=always \--ip 172.19.0.10 \--hostname mgr-node1 \--add-host  mgr-node2:172.19.0.11 \--add-host  mgr-node3:172.19.0.12 \--network  mgr-network \-p 3321:3306 \-v /mysql/mgr/node1/data:/var/lib/mysql \-v /mysql/mgr/node1/conf:/etc/mysql/conf.d  \-v /mysql/mgr/node1/log:/logs \-e MYSQL_ROOT_PASSWORD=123456 \-e TZ=Asia/Shanghai mysql:8.0.27 \--lower_case_table_names=1docker run  -d  \--name mgr-node2 \--privileged=true \--restart=always \--ip 172.19.0.11 \--hostname mgr-node2 \--add-host  mgr-node1:172.19.0.10 \--add-host  mgr-node3:172.19.0.12 \--network  mgr-network \-p 3322:3306 \-v /mysql/mgr/node2/data:/var/lib/mysql \-v /mysql/mgr/node2/conf:/etc/mysql/conf.d  \-v /mysql/mgr/node2/log:/logs \-e MYSQL_ROOT_PASSWORD=123456 \-e TZ=Asia/Shanghai mysql:8.0.27 \--lower_case_table_names=1docker run  -d  \--name mgr-node3 \--privileged=true \--restart=always \--ip 172.19.0.12 \--hostname mgr-node3 \--add-host  mgr-node1:172.19.0.10 \--add-host  mgr-node2:172.19.0.11 \--network  mgr-network \-p 3323:3306 \-v /mysql/mgr/node3/data:/var/lib/mysql \-v /mysql/mgr/node3/conf:/etc/mysql/conf.d  \-v /mysql/mgr/node3/log:/logs \-e MYSQL_ROOT_PASSWORD=123456 \-e TZ=Asia/Shanghai mysql:8.0.27 \--lower_case_table_names=1# 在宿主机上配置mysql容器的ip和host映射vim /etc/hosts172.19.0.10  mgr-node1172.19.0.11  mgr-node2172.19.0.12  mgr-node3

所有实例分别配置远程访问

# 以node1为例docker exec -it mgr-node1 /bin/bashmysql -u root -p123456#进入mysql执行ALTER USER 'root'@'%' IDENTIFIED WITH mysql_native_password BY '123456';flush privileges;

2. 安装mysqlrouter和安装mysqlshell

MySQL Router是MySQL Proxy的后继产品，它提供了MySQL协议的路由器功能，可以用来实现读写分离、负载均衡和高可用性解决方案。

安装mysql-router

# 以centos7为例wget https://downloads.mysql.com/archives/get/p/41/file/mysql-router-community-8.0.27-1.el7.x86_64.rpmrpm -ivh mysql-router-community-8.0.27-1.el7.x86_64.rpm

安装mysql-shell

# 以centos7为例wget https://downloads.mysql.com/archives/get/p/43/file/mysql-shell-8.0.27-1.el7.x86_64.rpmrpm -ivh mysql-shell-8.0.27-1.el7.x86_64.rpm# 远程连接mysqlmysqlsh root@192.168.65.223:3321 --jsmysqlsh root@mgr-node1:3306 --js

3. InnoDB Cluster 初始化

3.1 参数及权限配置预需求检测

在添加实例到集群中前，使用该方法检查实例配置是否满足InnoDB 集群要求。

mysqlsh root@192.168.65.223:3321 --js// 检查实例是否符合InnoDB Cluster的参数及权限配置要求dba.checkInstanceConfiguration('root@mgr-node1:3306')dba.checkInstanceConfiguration('root@mgr-node2:3306')dba.checkInstanceConfiguration('root@mgr-node3:3306')

3. InnoDB Cluster 初始化

3.1 参数及权限配置预需求检测

在添加实例到集群中前，使用该方法检查实例配置是否满足InnoDB 集群要求。

mysqlsh root@192.168.65.223:3321 --js// 检查实例是否符合InnoDB Cluster的参数及权限配置要求dba.checkInstanceConfiguration('root@mgr-node1:3306')dba.checkInstanceConfiguration('root@mgr-node2:3306')dba.checkInstanceConfiguration('root@mgr-node3:3306')

如果验证通过返回ok。

如果验证没通过，比如出现下面的日志提示，需要mysql实例开启gtid和指定server_id

搭建InnoDB Cluster需要满足的要求如下：

InnoDB集群使用了Group Replication，因此必须满足使用组复制的要求。具体可以参考https://dev.mysql.com/doc/refman/8.0/en/group-replication-requirements.html。其中比较重要的几点有：

必须开启二进制日志，并且日志格式为ROW，即--log-bin和binlog_format=row（默认）；
必须开启副本更新日志，即log_replica_updates=ON（默认）；
必须开启GTID，即gtid_mode=ON和enforce_gtid_consistency=ON。

存储引擎只能使用InnoDB。最好禁用其他存储引擎：

disabled_storage_engines="MyISAM,BLACKHOLE,FEDERATED,ARCHIVE,MEMORY"

从8.0.23开始，集群中的实例要启用并行复制。需要配置以下系统变量：

binlog_transaction_dependency_tracking=WRITESETslave_preserve_commit_order=ONslave_parallel_type=LOGICAL_CLOCKtransaction_write_set_extraction=XXHASH64

3.2 初始化InnoDB Cluster相关配置

// 对实例配置InnoDB Cluster相关参数dba.configureInstance('root@mgr-node1:3306')dba.configureInstance('root@mgr-node2:3306')dba.configureInstance('root@mgr-node3:3306')

4.创建一主两从InnoDB集群

集群常用命令

#会列出dba相关指令dba.help();#列出详细指令的用法dba.help('deploySandboxInstance');#检查节点配置实例，用于加入cluster之前dba.checkInstanceConfiguration("root@hostname:3306");  #节点初始化dba.configureInstance('root@hostname:3306'); #重启集群dba.rebootClusterFromCompleteOutage('myCluster');  #会列出集群相关指令cluster.help();       #创建集群var cluster = dba.createCluster('myCluster');                              #获取当前集群实例var cluster = dba.getCluster('myCluster');   查看集群状态cluster.status();             #检查cluster节点状态 cluster.checkInstanceState("root@hostname:3306") ;                             #增加节点 cluster.addInstance("root@hostname:3306") ;               #删除节点 cluster.removeInstance("root@hostname:3306") ;            #强制删除节点cluster.removeInstance('root@hostname:3306',{force:true});    #  状态为missing的节点可以重新加入集群 cluster.rejoinInstance("root@hostname:3306")#解散集群 cluster.dissolve({force:true}) ;                          #集群描述 cluster.describe();

进入主节点创建集群

初始化完第一个实例后，就可以创建集群了。

# 进入主节点创建集群mysqlsh root@192.168.65.223:3321 --js# 创建一个 cluster，命名为 'myCluster'    var cluster = dba.createCluster('myCluster');# 创建成功后，查看cluster状态cluster.status();

当前集群的状态如下

添加副本实例

添加副本实例到创建好的集群。

#初始化第二个和第三个实例：cluster.addInstance('root@mgr-node2:3306');cluster.addInstance('root@mgr-node3:3306');#查看cluster状态cluster.status();

如果提示副本实例的GTID与集群不一致，选择通过Clone方式覆盖副本实例上的数据即可。

小结：完整的集群创建步骤

#进入主节点mysqlsh root@mgr-node1:3306 --js#mgr-node1 # 参数权限检查dba.checkInstanceConfiguration('root@mgr-node1:3306');# 初始化dba.configureInstance('root@mgr-node1:3306');# 创建集群var cluster = dba.createCluster('myCluster');#查看cluster状态cluster.status();#mgr-node2# 参数权限检查dba.checkInstanceConfiguration('root@mgr-node2:3306');# 初始化dba.configureInstance('root@mgr-node2:3306');# 添加副本cluster.addInstance('root@mgr-node2:3306');#mgr-node3# 参数权限检查dba.checkInstanceConfiguration('root@mgr-node3:3306');# 初始化dba.configureInstance('root@mgr-node3:3306');# 添加副本cluster.addInstance('root@mgr-node3:3306');#查看cluster状态cluster.status();

搭建一主两从集群架构最终效果如下：

注意到集群状态已变为"status": "OK"和"statusText": "Cluster is ONLINE and can tolerate up to ONE failure."。

集群节点状态：

ONLINE - 节点状态正常。
OFFLINE - 实例在运行，但没有加入任何Cluster。
RECOVERING - 实例已加入Cluster，正在同步数据。
ERROR - 同步数据发生异常。
UNREACHABLE - 与其他节点通讯中断，可能是网络问题，可能是节点crash。
MISSING - 节点已加入集群，但未启动group replication

测试数据是否同步

#主节点 mgr-node1[root@192-168-65-223 ~]# docker exec -it mgr-node1 bashroot@mgr-node1:/# mysql -uroot -p123456mysql>create database test;use test;create table t(x int primary key auto_increment,y int);insert into t(x,y) value(1,1);

注意：如果创建表没有设置主键，会抛出错误：ERROR 3098 (HY000): The table does not comply with the requirements by an external plugin.

# 查看其他节点，数据是否同步[root@192-168-65-223 ~]# docker exec -it mgr-node2 bashroot@mgr-node2:/# mysql -uroot -p123456mysql> use test;Reading table information for completion of table and column namesYou can turn off this feature to get a quicker startup with -ADatabase changedmysql> select * from t;+---+------+| x | y    |+---+------+| 1 |    1 |+---+------+1 row in set (0.00 sec)

测试主从切换

#停掉主节点[root@192-168-65-223 ~]# docker stop mgr-node1# 连接到mgr-node2MySQL  mgr-node1:3306 ssl  JS > \connect root@mgr-node2:3306# 获取集群实例 MySQL  mgr-node2:3306 ssl  JS > var cluster=dba.getCluster();# 查看集群状态MySQL  mgr-node2:3306 ssl  JS > cluster.status(){    "clusterName": "myCluster",     "defaultReplicaSet": {        "name": "default",         "primary": "mgr-node2:3306",         "ssl": "REQUIRED",         "status": "OK_NO_TOLERANCE",         "statusText": "Cluster is NOT tolerant to any failures. 1 member is not active.",         "topology": {            "mgr-node1:3306": {                "address": "mgr-node1:3306",                 "memberRole": "SECONDARY",                 "mode": "n/a",                 "readReplicas": {},                 "role": "HA",                 "shellConnectError": "MySQL Error 2003: Could not open connection to 'mgr-node1:3306': Can't connect to MySQL server on 'mgr-node1:3306' (113)",                 "status": "(MISSING)"            },             "mgr-node2:3306": {                "address": "mgr-node2:3306",                 "memberRole": "PRIMARY",                 "mode": "R/W",                 "readReplicas": {},                 "replicationLag": null,                 "role": "HA",                 "status": "ONLINE",                 "version": "8.0.27"            },             "mgr-node3:3306": {                "address": "mgr-node3:3306",                 "memberRole": "SECONDARY",                 "mode": "R/O",                 "readReplicas": {},                 "replicationLag": null,                 "role": "HA",                 "status": "ONLINE",                 "version": "8.0.27"            }        },         "topologyMode": "Single-Primary"    },     "groupInformationSourceMember": "mgr-node2:3306"

可以看到mgr-node2升级为主节点

# 启动mgr-node1节点[root@192-168-65-223 ~]# docker start mgr-node1# 查看集群状态，发现mgr-node1正在恢复，最终正常 MySQL  mgr-node2:3306 ssl  JS > cluster.status(){    "clusterName": "myCluster",     "defaultReplicaSet": {        "name": "default",         "primary": "mgr-node2:3306",         "ssl": "REQUIRED",         "status": "OK_NO_TOLERANCE",         "statusText": "Cluster is NOT tolerant to any failures. 1 member is not active.",         "topology": {            "mgr-node1:3306": {                "address": "mgr-node1:3306",                 "instanceErrors": [                    "NOTE: group_replication is stopped."                ],                 "memberRole": "SECONDARY",                 "memberState": "OFFLINE",                 "mode": "R/O",                 "readReplicas": {},                 "role": "HA",                 "status": "(MISSING)",                 "version": "8.0.27"            },             "mgr-node2:3306": {                "address": "mgr-node2:3306",                 "memberRole": "PRIMARY",                 "mode": "R/W",                 "readReplicas": {},                 "replicationLag": null,                 "role": "HA",                 "status": "ONLINE",                 "version": "8.0.27"            },             "mgr-node3:3306": {                "address": "mgr-node3:3306",                 "memberRole": "SECONDARY",                 "mode": "R/O",                 "readReplicas": {},                 "replicationLag": null,                 "role": "HA",                 "status": "ONLINE",                 "version": "8.0.27"            }        },         "topologyMode": "Single-Primary"    },     "groupInformationSourceMember": "mgr-node2:3306"}MySQL  mgr-node2:3306 ssl  JS > cluster.status(){    "clusterName": "myCluster",     "defaultReplicaSet": {        "name": "default",         "primary": "mgr-node2:3306",         "ssl": "REQUIRED",         "status": "OK",         "statusText": "Cluster is ONLINE and can tolerate up to ONE failure.",         "topology": {            "mgr-node1:3306": {                "address": "mgr-node1:3306",                 "memberRole": "SECONDARY",                 "mode": "R/O",                 "readReplicas": {},                 "replicationLag": null,                 "role": "HA",                 "status": "ONLINE",                 "version": "8.0.27"            },             "mgr-node2:3306": {                "address": "mgr-node2:3306",                 "memberRole": "PRIMARY",                 "mode": "R/W",                 "readReplicas": {},                 "replicationLag": null,                 "role": "HA",                 "status": "ONLINE",                 "version": "8.0.27"            },             "mgr-node3:3306": {                "address": "mgr-node3:3306",                 "memberRole": "SECONDARY",                 "mode": "R/O",                 "readReplicas": {},                 "replicationLag": null,                 "role": "HA",                 "status": "ONLINE",                 "version": "8.0.27"            }        },         "topologyMode": "Single-Primary"    },     "groupInformationSourceMember": "mgr-node2:3306"}

更多的常见操作

参数配置

可以用cluster.options()查看当前集群的配置属性,集群参数配置分为两种方式:

cluster.setOption() 用来设置所有节点的参数
cluster.setInstanceOption() 用来对指定节点配置属性

# 将所有节点的权重都改为50var cluster = dba.getCluster()cluster.setOption("memberWeight",50)# 重新加入集群重试次数改为5次cluster.setOption("autoRejoinTries",5)# 将其中一个节点的权重改为75cluster.setInstanceOption("mgr-node2:3306","memberWeight",75)# 重新加入集群重试次数改为10次cluster.setInstanceOption("mgr-node2:3306","autoRejoinTries",10)

配置节点权重

memberWeight选项的值域为0到100之间的整数，缺省值为50。该值是故障转移时自动选举主节点的百分比权重,具有较高memberWeight值的实例更有可能在单主群集中被选为主节点

// 查看集群的参数配置(包括memberWeight优先级配置)cluster.options()// 在集群创建时配置dba.createCluster('myCluster', {memberWeight:75}) // 第一个节点配置方式var cluster = dba.getCluster() cluster.addInstance('mgr-node2:3306',{memberWeight:50})cluster.addInstance('mgr-node3:3306',{memberWeight:25})// 在集群创建完成后修改权重var cluster = dba.getCluster()cluster.setInstanceOption('mgr-node1:3306','memberWeight',100)cluster.setInstanceOption('mgr-node2:3306','memberWeight',50)cluster.setInstanceOption('mgr-node3:3306','memberWeight',25)

将节点重新加入集群

状态为mssing的节点,通常是组复制关闭或中断状态,可以用cluster.rejoinInstance()重新加入集群,会重新对该节点设置MGR相关参数(持久化到mysqld-auto.conf中)

cluster.removeInstance('root@hostname:3306',{force:true});

如果一些参数做了修改,如server_uuid变更,导致rejoin失败,则需要将节点从集群中删除后重新加入

cluster.removeInstance("root@hostname:3306",{force:true})cluster.rescan()cluster.addInstance("root@hostname:3306")

集群多数节点异常,恢复

当集群多个节点异常,则失去了仲裁机制,剩下的一个节点

// 将集群剥离为单节点运行JS > cluster.forceQuorumUsingPartitionOf("root@hostname:3306")// 重新加另外2个节点加入JS > cluster.rejoinInstance("root@hostname2:3306")JS > cluster.rejoinInstance("root@hostname3:3306")

集群节点角色切换

在MGR的管理下提供了以下3种方式进行角色切换,mysqlsh对其进行了封装调用

group_replication_set_as_primary(member_uuid);

cluster.setPrimaryInstance("homename:3306")

group_replication_switch_to_single_primary_mode()

cluster.switchToSinglePrimaryMode("homename:3306")

group_replication_switch_to_multi_primary_mode()

cluster.switchToMultiPrimaryMode()

单主模式-指定主节点切换

var cluster = dba.getCluster()cluster.setPrimaryInstance('homename:3306')cluster.status()

单主模式和多主模式相互切换

// 切换为多主模式var cluster = dba.getCluster()cluster.switchToMultiPrimaryMode()// 指定明确的主节点将多主模式切换为单主模式cluster.switchToSinglePrimaryMode("homename:3306")

将单主模式切换为多主模式的效果

销毁集群

删除与群集关联的所有元数据和配置，并禁用实例上的组复制，但不会删除在实例之间复制的任何数据。要再次创建集群，使用dba.createCluster()

var cluster = dba.getCluster()cluster.dissolve()

创建集群管理用户

cluster.setupAdminAccount('fox')

# 经典MySQL协议连接mysqlsh --mysql -hmgr-node1 -ufox# X协议连接mysqlsh --mysqlx -hmgr-node1 -ufox

7.使用MySQL Router连接集群

配置路由器

mysqlrouter --bootstrap root@mgr-node2:3306 --force --user=root#或者指定hostmysqlrouter --bootstrap root@mgr-node2:3306 --force --user=root --report-host mgr

注意，如果用户之前为该实例配置过路由，则可以通过指定force选项强制引导启动。

上面的内容是引导启动路由器时输出的信息，信息提示，MySQL经典协议使用6446端口和6447端口，X协议使用6448端口和6449端口，每种协议使用的两个端口分别用于读写和只读。

在一个运行的集群中，AdminAPI 可以引导多个路由器。用户可以使用cluster.listRouters()方法显示所有注册的路由器列表。

启动路由器

mysqlrouter &

路由器已经成功启动。现在，使用MySQL Shell连接路由器进行验证。

#连接mysqlrouter[root@192-168-65-223 ~]# mysqlsh root@localhost:6446 --sqlMySQL  localhost:6446 ssl  SQL > use test;MySQL  localhost:6446 ssl  test  SQL > select * from t;

查看集群成员信息

MySQL  localhost:6446 ssl  test  SQL > select * from performance_schema.replication_group_members;

测试

测试读写端口6446

用户可以通过连接本机的6446端口连接到MySQL实例

6446为读写端口，也可以插入数据

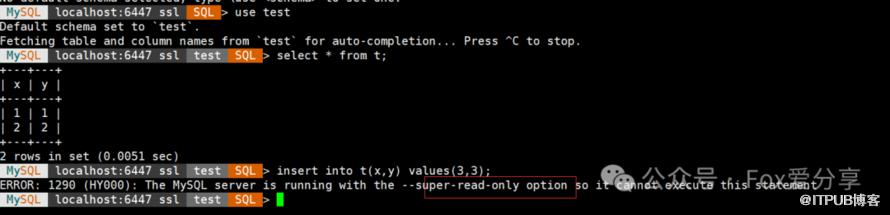

测试只读端口6647：插入数据报错
