我第一次建立关联图谱用的是R语言，通过写代码帮公安挖掘团伙犯罪，并用图形展示团伙之间的关联关系。

如有需要请关注本公众号的后续文章，会手把手教大家用R搭建关联图谱，做成app，让没有安装R的电脑通过你分享的网址链接看到罪犯的关联关系。

本文跟大家一起用neo4j一步步搭建简单关联图谱，让大家快速熟悉neo4j的语法。为便于理解，关系数据采用家有儿女中的人物关系。

一、创建节点

1 删除数据库中以往的图，确保在一个空白的环境中进行操作

match (n) detach delete n

match是匹配操作，小括号(可以想象成小圆)表示节点node，n为标识符，通过该语句可以删除neo4j数据库中所有点。

2 创建人物节点

create (n:Person {name:'夏东海'}) return n

create是创建操作，n是节点名，Person是标签，代表节点的类型，花括号中存放节点的属性。

该语句表示创建一个标签为Person的节点，该节点有一个name属性，属性值是夏东海。

加了return n就会在neo4j中显示创建好该节点的图，不加只创建点，不展示图。

创建家有儿女中主要人物的节点

create (n:Person {name:'刘梅'}) return ncreate (n:Person {name:'刘星'}) return ncreate (n:Person {name:'夏雪'}) return ncreate (n:Person {name:'夏雨'}) return ncreate (n:Person {name:'胡统一'}) return ncreate (n:Person {name:'玛丽'}) return ncreate (n:Person {name:'范晓英'}) return ncreate (n:Person {name:'夏祥'}) return ncreate (n:Person {name:'杨欣'}) return ncreate (n:Person {name:'戴明明'}) return ncreate (n:Person {name:'戴天高'}) return ncreate (n:Person {name:'胖婶'}) return n

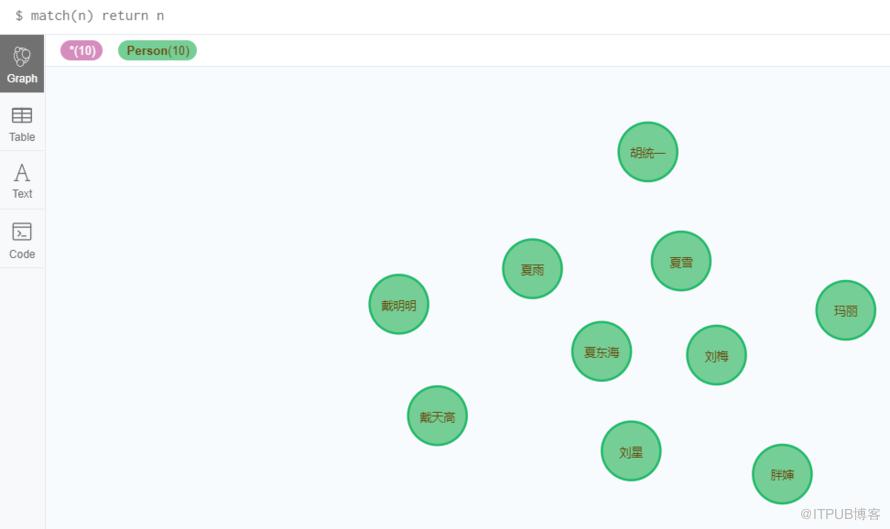

运行如下语句

match(n) return n

得到结果如下：

3 创建工作节点和地点节点

create (n:Job {title:'护士长'}) return ncreate (n:Job {title:'学生'}) return ncreate (n:Job {title:'编导'}) return ncreate (n:Job {title:'无业游民'}) return ncreate (n:Job {title:'社区工作人员'}) return ncreate (n:Job {title:'无业游民'}) return ncreate (n:Location {country:'中国',city:'北京'})create (n:Location {country:'美国',city:'纽约'})

运行如下语句

match(n) return n

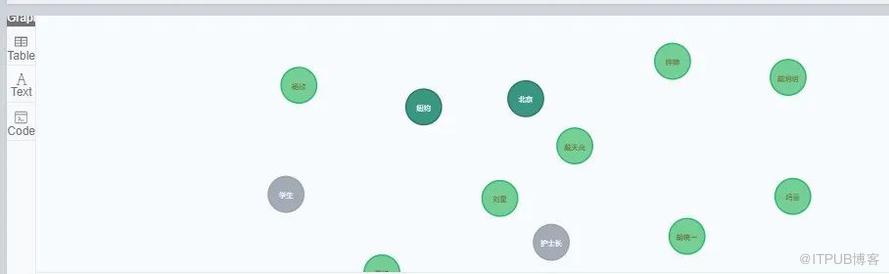

得到结果如下：

感觉这个颜色组合起来有点丑，可以运行如下语句：

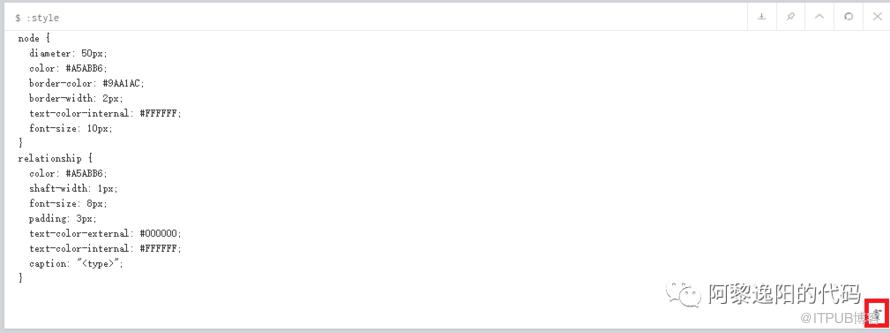

:style

点击右下角的图标可以更换颜色

二、创建关系

1 创建人物之间的关系

创建刘梅和夏东海之间的关系

match (a:Person {name:'刘梅'}), (b:Person {name:'夏东海'}) MERGE (a)-[:妻子]->(b)

该语句中的-[:妻子]->表示刘梅是夏东海的妻子。

创建家有儿女中主要人物的关系

match (a:Person {name:'刘梅'}), (b:Person {name:'夏东海'}) MERGE (a)-[:'妻子']->(b)match (a:Person {name:'刘梅'}), (b:Person {name:'夏雨'}) MERGE (a)-[:继母]->(b)match (a:Person {name:'刘梅'}), (b:Person {name:'夏雪'}) MERGE (a)-[:继母]->(b)match (a:Person {name:'刘梅'}), (b:Person {name:'胡统一'}) MERGE (a)-[:前妻]->(b)match (a:Person {name:'刘星'}), (b:Person {name:'刘梅'}) MERGE (a)-[:儿子]->(b)match (a:Person {name:'刘星'}), (b:Person {name:'胡统一'}) MERGE (a)-[:儿子]->(b)match (a:Person {name:'夏东海'}), (b:Person {name:'刘星'}) MERGE (a)-[:继父]->(b)match (a:Person {name:'玛丽'}), (b:Person {name:'夏东海'}) MERGE (a)-[:前妻]->(b)match (a:Person {name:'夏雪'}), (b:Person {name:'夏东海'}) MERGE (a)-[:女儿]->(b)match (a:Person {name:'夏雨'}), (b:Person {name:'夏东海'}) MERGE (a)-[:儿子]->(b)match (a:Person {name:'夏雪'}), (b:Person {name:'玛丽'}) MERGE (a)-[:女儿]->(b)match (a:Person {name:'夏雨'}), (b:Person {name:'玛丽'}) MERGE (a)-[:儿子]->(b)match (a:Person {name:'夏雨'}), (b:Person {name:'夏雪'}) MERGE (a)-[:弟弟]->(b)match (a:Person {name:'夏雪'}), (b:Person {name:'刘星'}) MERGE (a)-[:姐姐]->(b)match (a:Person {name:'刘星'}), (b:Person {name:'夏雨'}) MERGE (a)-[:哥哥]->(b)match (a:Person {name:'戴明明'}), (b:Person {name:'夏雪'}) MERGE (a)-[:朋友]->(b)match (a:Person {name:'戴天高'}), (b:Person {name:'刘梅'}) MERGE (a)-[:同学]->(b)match (a:Person {name:'戴天高'}), (b:Person {name:'戴明明'}) MERGE (a)-[:父亲]->(b)match (a:Person {name:'胖婶'}), (b:Person {name:'刘梅'}) MERGE (a)-[:邻居]->(b)match (a:Person {name:'夏祥'}), (b:Person {name:'夏东海'}) MERGE (a)-[:父亲]->(b)

运行如下语句

match(n) return n

得到结果如下：

2 创建人物和居住地址之间的关系

创建家有儿女中主要人物的居住地址关系

match (a:Person {name:'刘梅'}),(b:Location {country:'中国',city:'北京'})  MERGE (a)-[:居住]->(b)match (a:Person {name:'夏东海'}),(b:Location {country:'中国',city:'北京'})  MERGE (a)-[:居住]->(b)match (a:Person {name:'玛丽'}),(b:Location {country:'美国',city:'纽约'})  MERGE (a)-[:居住]->(b)

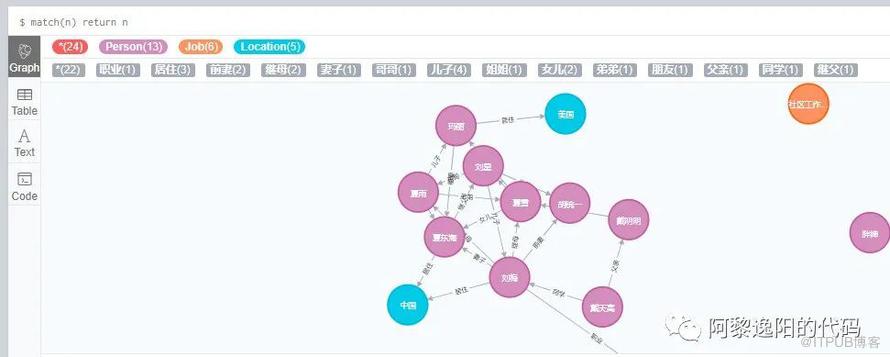

得到结果如下：

3 创建人物和职业之间的关系

创建家有儿女中主要人物职业关系

match (a:Person {name:'刘梅'}),(b:Job {title:'护士长'})  MERGE (a)-[:职业]->(b)match (a:Person {name:'夏东海'}),(b:Job {title:'编导'})  MERGE (a)-[:职业]->(b)match (a:Person {name:'胡统一'}),(b:Job {title:'无业游民'})  MERGE (a)-[:职业]->(b)match (a:Person {name:'夏雨'}),(b:Job {title:'学生'})  MERGE (a)-[:职业]->(b)match (a:Person {name:'刘星'}),(b:Job {title:'学生'})  MERGE (a)-[:职业]->(b)match (a:Person {name:'夏雪'}),(b:Job {title:'学生'})  MERGE (a)-[:职业]->(b)match (a:Person {name:'胖婶'}),(b:Job {title:'社区工作人员'})  MERGE (a)-[:职业]->(b)

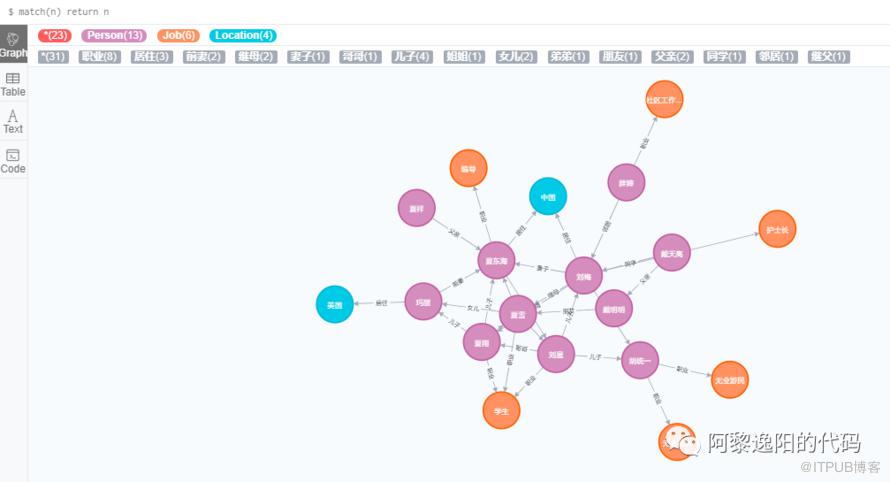

得到结果如下：

至此，基于家有儿女中人物关系的关联图谱已经建好，接下来讲一讲查询。

三、查询

1 查询单个点

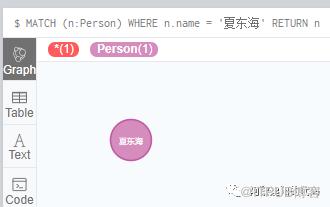

MATCH (n:Person) WHERE n.name = '夏东海'RETURN n

上面的语句为查询属性名为夏东海的节点，得到结果

2 查询所有关系的节点

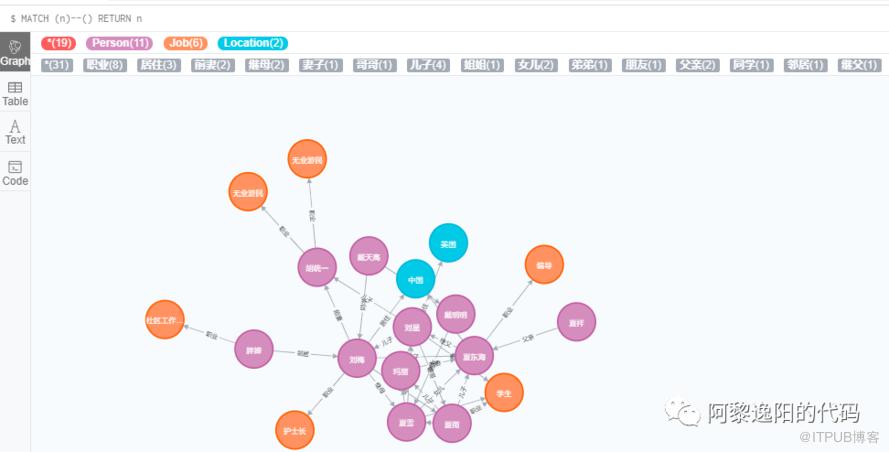

MATCH (n)--() RETURN n

得到结果如下：

3 查询单个关系

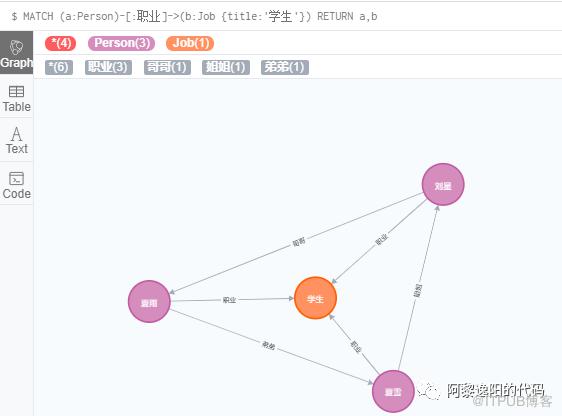

查询身份为学生的所有人

MATCH (a:Person)-[:职业]->(b:Job {title:'学生'}) RETURN a,b

得到结果如下：

找到了夏雪、刘星、夏雨三个身份为学生的人。

4 查询所有对外有关系的节点

MATCH (n)-->() RETURN n

得到结果如下：

职业和居住地址等对外有没有关系的节点就不会展示。

5 查询关系为父亲的子图

MATCH (n)-[:父亲]-() RETURN n

得到结果如下：

四、更新图形

1 为节点增加属性

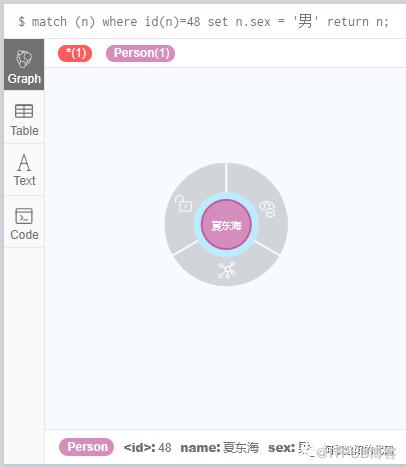

match (n) where id(n)=48 set n.sex = '男' return n;

得到结果如下：

2 为节点增加标签

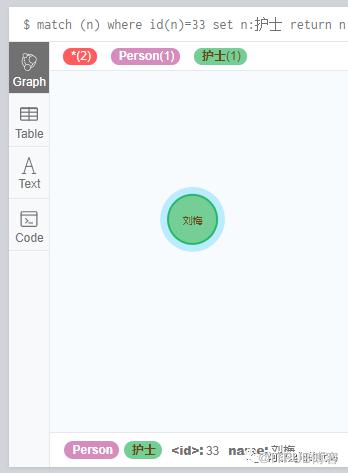

match (n) where id(n)=33 set n:护士 return n;

得到结果如下：

3 为关系增加属性

match (n)<-[r]-(m) where id(n)=48 and id(m)=33 set r.team='夫妻' return n;match (n)<-[r]-(m) where id(n)=48 and id(m)=68 set r.team='父子' return n;match (n)<-[r]-(m) where id(n)=48 and id(m)=36 set r.team='父子' return n;

查询所有点

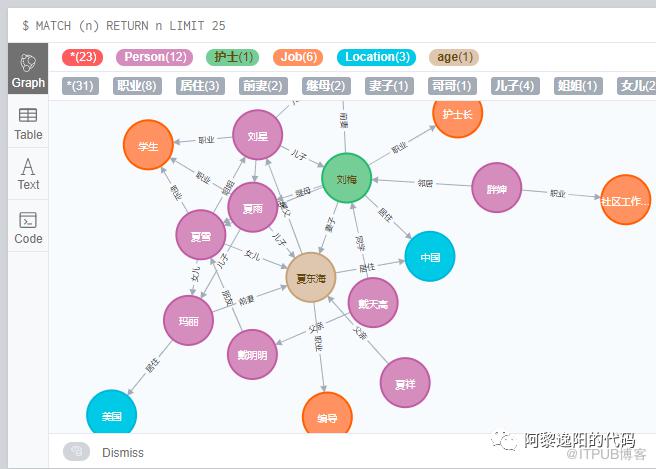

MATCH (n) RETURN n LIMIT 25

得到结果如下：

neo4j创建关联图谱的基本语句就是上面这些啦

，大家入门愉快

。

这一次想一起推送关于neo4j的几篇文章，大家久等啦，以后我会争取更快的更新频率。大家有好的想法可以写成文章，欢迎联系我发表，可以署上你的名字，并提供相应报酬。

参考文献

https://zhuanlan.zhihu.com/p/88745411https://www.cnblogs.com/ljhdo/p/5516793.htmlhttps://www.w3cschool.cn/neo4j/neo4j_cql_where_clause.html
