本篇文章讲解责任链设计模式

责任链模式顾名思义，责任链模式（Chain of Responsibility Pattern）为请求创建了一个接收者对象的链。这种模式给予请求的类型，对请求的发送者和接收者进行解耦。这种类型的设计模式属于行为型模式。在这种模式中，通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，依此类推。

需求

在公司流程处理业务中，有不同的处理流程节点，在不同的节点需要发送不同的短信，用来通知下一个节点的处置人。

1发起->2审核->3处置->4结果审核->完成，每个环节还可以有退回到上一个节点的功能，而且不同的地区还可能有其他的流程节点。一开始产品只提出审核和处置两个节点需要发送短信，所有一开始的代码是这样写的。

public class WarningSmsHandler {

    public void sendSms() {        //处理发送短信逻辑        if(是否是审核完成) {            //查询处置人，设置短信内容，发送短信        } else if(是否是处置完成) {            //查询结果审核人，设置短信内容，发送短信        }    }}

随着时间推移，产品又提出需要在发起环节发送短信，通知审核人。这个时候可以选择修改原来的WarningSmsHandler类，这样现在实现起来是比较快的，但是这样也会给以后带来一些问题：

随着越来越多节点的短信发送需求，后面会不断的在这个类加代码，违反了单一职责原则。
以后加一个节点的短信，删除一个节点的短信，都需要改WarningSmsHandler类的代码，违背开闭原则。

所以必须思考下如何选择一个周全的方案，避免这些问题。

回到需求，短信发送是上一个节点发送给下一个节点，一般只发送给下一个节点的人。这里想到使用责任链模式，将各个节点发送短信的逻辑进行拆分，单一职责。

根据责任链模式实现该需求

1、定义统一请求类

@Datapublic class WarningSmsHandlerRequest{

    //通报id    private Long warningId;        //下一个通报状态    private WarningStateEnum nextWarningState;        //下一个通报处置人类型    private WarningHandleUnitEnum warningHandleUnitEnum;        //附加参数    private List<String> attachmentParam;        //短信模版id 有些短信厂商需要模版    private String templateId;}

2、定义统一处理结果类

@Datapublic class WarningSmsHandlerResult {    //发送成功的手机号列表    private List<String> mobiles =new ArrayList<>();    //发送是否成功    private Boolean success;}

2、定义请求处理接口

/** * 短信处理器接口 */public interface SmsHandler {

    //当前接口是否支持处理    boolean support(WarningSmsHandlerRequest request);

    //处理逻辑    void handleSms(WarningSmsHandlerRequest request, WarningSmsHandlerResult result);}

一个具体请求处理器实现-审核环节短信处理器

/** * 审核环节短信发送逻辑 */public class WarningAuditSmsHandler implements SmsHandler {    @Override    public boolean support(WarningSmsHandlerRequest request) {        return request.getNextWarningState().equals(WarningStatusEnum.WAIT_AUDIT);    }

    @Override    public void handleSms(WarningSmsHandlerRequest request, WarningSmsHandlerResult result) {        //处理审核短信        System.out.println("处理审核短信发送逻辑");    }}

一个具体请求处理器实现-处置环节短信处理器

/** * 处置环节短信发送逻辑 */public class WarningHandleSmsHandler implements SmsHandler {
    @Override    public boolean support(WarningSmsHandlerRequest request) {        return request.getNextWarningState().equals(WarningStatusEnum.HANDLE);    }
    @Override    public void handleSms(WarningSmsHandlerRequest request, WarningSmsHandlerResult result) {        //处理审核短信        System.out.println("处理处置短信发送逻辑");    }}

处理器写好了，怎么让他们一起串起来了？

一般的写法是每个处理器有一个设置下一个处器的方法(setNext)，指定下次执行的处理器。

这种写法在有顺序要求的链路处理中比较常用，在以后修改或新增处理器都需要修改setNext方法。

在本次案例中，每个节点都会调用这个发送短信流程，每个处理器都有一个support方法，每次都会根据当前请求过滤出需要处理的处理器。

构造处理器调用链接口

public interface WarningSmsHandlerInvocation {

    WarningSmsHandlerResult invoke(WarningSmsHandlerRequest request);}

构造处理器调用链接口实现

@Component@Setterpublic class WarningSmsHandlerInvocationImpl implements WarningSmsHandlerInvocation {    //通过spring注入所有SmsHandler类型的bean    @Autowired    private List<SmsHandler> smsHandlers;
    @Override    public WarningSmsHandlerResult invoke(WarningSmsHandlerRequest request) {        WarningSmsHandlerResult result = new WarningSmsHandlerResult();        //依次调用所有匹配当前请求的处理器        for (SmsHandler smsHandler : smsHandlers) {            if (smsHandler.support(request)) {                smsHandler.handleSms(request, result);            }        }        return result;    }}

使用写好的处理链调用器进行测试

@Componentpublic class WarningSmsHandlerClient {

    @Autowired    private WarningSmsHandlerInvocation invocation;

    public void testSmsSend() {

        WarningSmsHandlerRequest request = new WarningSmsHandlerRequest();        request.setNextWarningState(WarningStatusEnum.WAIT_AUDIT);        WarningSmsHandlerResult result = invocation.invoke(request);        System.out.println(result);    }}

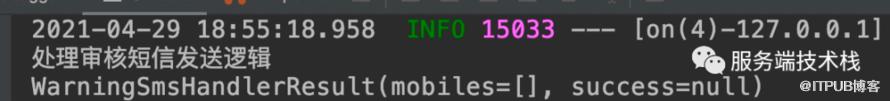

结果如下：

如果需要新增一个处理器，则只要实现WarningAuditSmsHandler接口就可以了。

总结

通过使用责任链模式，可以降低业务代码的耦合度，提升整体的可扩展性和可维护性。

* 每个具体处理器只要处理自己负责的业务，符合单一职责原则

* 新增，修改，删除，都不会修改调用器的逻辑。

以上全部内容，如果有更好的设计欢迎交流探讨。
