前言

在上一篇文章OpenFeign是怎样集成Ribbon负载均衡能力的？分析了OpenFeign的负载均衡客户端,OpenFeign使用了LoadBalancerFeignClient(下文简称LoadBalancerFC)替换默认的通信客户端feign.Client.Default， LoadBalancerFC是具备负载均衡能力和通信的能力的客户端，而负载均衡能力是通过Ribbon提供的，Ribbon是一种具备客户端负载均衡能力的技术。

上文已经分析到LoadBalancerFC最终会通过Ribbon中的Rule对象选择一个服务进行发起通信，但是没有详细分析Rule的选择服务流程，本文将继续详细分析。本文内容是OpenFeign集成Ribbon负载均衡的核心实现部分。

先回顾上文讲到的选择服务方法，位于com.netflix.loadbalancer.reactive.LoadBalancerCommand#selectServer 方法

private Observable<Server> selectServer() {        return Observable.create(new OnSubscribe<Server>() {            @Override            public void call(Subscriber<? super Server> next) {                try {                    //通过loadBalancerContext选择出服务                    Server server = loadBalancerContext.getServerFromLoadBalancer(loadBalancerURI, loadBalancerKey);                       next.onNext(server);                    next.onCompleted();                } catch (Exception e) {                    next.onError(e);                }            }        });}

loadBalancerContext负责根据loadBalancer对象选择服务，而loadBalancer对象最终是通过Rule对象来获取服务的。

public Server getServerFromLoadBalancer(@Nullable URI original, @Nullable Object loadBalancerKey) throws ClientException {        String host = null;        int port = -1;        //...        ILoadBalancer lb = getLoadBalancer();        //通过负载均衡获取服务        Server svc = lb.chooseServer(loadBalancerKey);        logger.debug("{} using LB returned Server: {} for request {}", new Object[]{clientName, svc, original});        return svc;}

loadBalancerContext负责根据LoadBalancer对象选择服务，而loadBalancer对象最终是通过Rule对象来获取服务的。

那么ILoadBalancer对象和Rule对象是如何初始化的呢?

LoadBalancer和Rule初始化

我们可以看到Ribbon的自动装配类RibbonClientConfiguration，找到LoadBalancer和Rule的默认配置类。

public class RibbonClientConfiguration {@Bean    @ConditionalOnMissingBean    public ILoadBalancer ribbonLoadBalancer(IClientConfig config, ServerList<Server> serverList, ServerListFilter<Server> serverListFilter, IRule rule, IPing ping, ServerListUpdater serverListUpdater) {        //初始化LoadBalancer对象为ZoneAwareLoadBalancer        return (ILoadBalancer)(this.propertiesFactory.isSet(ILoadBalancer.class, this.name) ? (ILoadBalancer)this.propertiesFactory.get(ILoadBalancer.class, config, this.name)         : new ZoneAwareLoadBalancer(config, rule, ping, serverList, serverListFilter, serverListUpdater));    }            @Bean    @ConditionalOnMissingBean    public IRule ribbonRule(IClientConfig config) {        if (this.propertiesFactory.isSet(IRule.class, this.name)) {            return (IRule)this.propertiesFactory.get(IRule.class, config, this.name);        } else {            //初始化Rule对象为ZoneAvoidanceRule            ZoneAvoidanceRule rule = new ZoneAvoidanceRule();            rule.initWithNiwsConfig(config);            return rule;        }    }}

通过ribbon的自动装配类看出：loadbalancer默认配置的是ZoneAwareLoadBalancer，Rule类默认配置的是ZoneAvoidanceRule，他们都使用了条件注解@ConditionalOnMissingBean,也就是我们如果有自定义的负载规则可以覆盖这两个默认配置。

loadbalancer和Rule都是以Zone开头，Zone是区域的意思，也就是说他们能够按照区域实现负载均衡，这种Rule是代表按区域负载均衡的机制，一般在大型互联网公司都会有多个机房，这种情况下就存在按区域负载的必要性了。

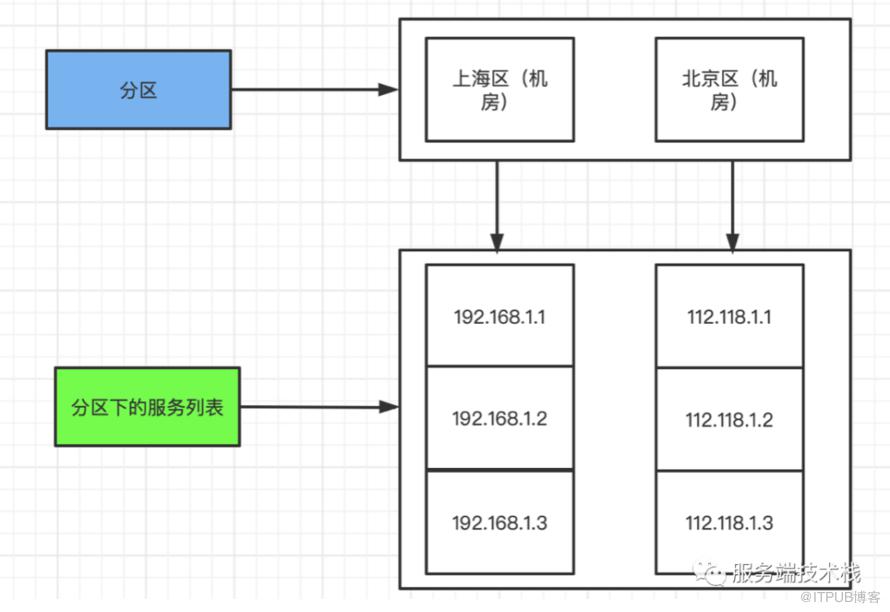

如下图一样，一个公司的服务会分区部署，不同的区的服务器资源都有可能不一样

我们可以看到每个服务类信息里都包含一个zone(区域)属性，就是代表这个服务所属的区域。

package com.netflix.loadbalancer;public class Server {
    private String host;    private int port = 80;    //服务所属区域    private String zone ;    private String scheme;    private volatile String id;    private volatile boolean isAliveFlag;
}

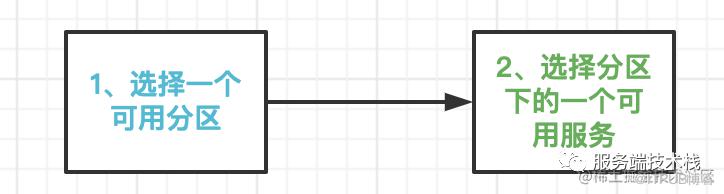

因此可以知道负载均衡的总体逻辑是先选可用分区，再从可用分区里选可用服务，

从源码也可以看出验证上面这个流程，下面就是主要逻辑。

@Override    public Server chooseServer(Object key) {        //1、按区域负载没有开启        if (!ENABLED.get() || getLoadBalancerStats().getAvailableZones().size() <= 1) {            logger.debug("Zone aware logic disabled or there is only one zone");            return super.chooseServer(key);        }        Server server = null;        try {            //2、获取有所分区快照            LoadBalancerStats lbStats = getLoadBalancerStats();            Map<String, ZoneSnapshot> zoneSnapshot = ZoneAvoidanceRule.createSnapshot(lbStats);            logger.debug("Zone snapshots: {}", zoneSnapshot);            //3、计算哪些是可用的分区            Set<String> availableZones = ZoneAvoidanceRule.getAvailableZones(zoneSnapshot, triggeringLoad.get(), triggeringBlackoutPercentage.get());            logger.debug("Available zones: {}", availableZones);            //4、这里是可用分区小于总分区数的时候（说明当前存在有区域不可用的情况），从可用分区选择一个分区，如果所有区域都可用，可以不走区域负载逻辑            if (availableZones != null &&  availableZones.size() < zoneSnapshot.keySet().size()) {                //5、随机选择一个分区                String zone = ZoneAvoidanceRule.randomChooseZone(zoneSnapshot, availableZones);                logger.debug("Zone chosen: {}", zone);                if (zone != null) {                    BaseLoadBalancer zoneLoadBalancer = getLoadBalancer(zone);                    //6、从可用区选择一个具体的服务                    server = zoneLoadBalancer.chooseServer(key);                }            }        } catch (Exception e) {            logger.error("Error choosing server using zone aware logic for load balancer={}", name, e);        }        if (server != null) {            //7、通过区域负载获取到了可用服务，直接返回            return server;        } else {            //8、不使用按区域负载            logger.debug("Zone avoidance logic is not invoked.");            return super.chooseServer(key);        }    }

下面我们来看看详细的实现。

可用分区的选择

第一步获取分区的快照信息(各个分区服务可用负载情况)

public ZoneSnapshot getZoneSnapshot(List<? extends Server> servers) {        if (servers == null || servers.size() == 0) {            return new ZoneSnapshot();        }        int instanceCount = servers.size();        int activeConnectionsCount = 0;        int activeConnectionsCountOnAvailableServer = 0;        int circuitBreakerTrippedCount = 0;        double loadPerServer = 0;        long currentTime = System.currentTimeMillis();        for (Server server: servers) {            ServerStats stat = getSingleServerStat(server);               if (stat.isCircuitBreakerTripped(currentTime)) {                circuitBreakerTrippedCount++;            } else {                activeConnectionsCountOnAvailableServer += stat.getActiveRequestsCount(currentTime);            }            activeConnectionsCount += stat.getActiveRequestsCount(currentTime);        }        if (circuitBreakerTrippedCount == instanceCount) {            //服务全被熔断了            if (instanceCount > 0) {                // should be NaN, but may not be displayable on Epic                loadPerServer = -1;            }        } else {            //计算每个服务平均负载 活跃的请求线程数/（总服务-熔断服务）            loadPerServer = ((double) activeConnectionsCountOnAvailableServer) / (instanceCount - circuitBreakerTrippedCount);        }        return new ZoneSnapshot(instanceCount, circuitBreakerTrippedCount, activeConnectionsCount, loadPerServer);    }

第二步就是从所有分区里选出可用的分区了

public static Set<String> getAvailableZones(            Map<String, ZoneSnapshot> snapshot, double triggeringLoad,            double triggeringBlackoutPercentage) {        if (snapshot.isEmpty()) {            return null;        }        Set<String> availableZones = new HashSet<String>(snapshot.keySet());        if (availableZones.size() == 1) {            return availableZones;        }        Set<String> worstZones = new HashSet<String>();        double maxLoadPerServer = 0;        boolean limitedZoneAvailability = false;
//循环分区，找到可用分区        for (Map.Entry<String, ZoneSnapshot> zoneEntry : snapshot.entrySet()) {            String zone = zoneEntry.getKey();            ZoneSnapshot zoneSnapshot = zoneEntry.getValue();            int instanceCount = zoneSnapshot.getInstanceCount();            if (instanceCount == 0) {                availableZones.remove(zone);                limitedZoneAvailability = true;            } else {                double loadPerServer = zoneSnapshot.getLoadPerServer();                                //熔断的服务比例大于99%                if (((double) zoneSnapshot.getCircuitTrippedCount())                        / instanceCount >= triggeringBlackoutPercentage                        || loadPerServer < 0) {                        //服务的平均负载小于0（服务全被熔断了，从可用分区剔除）                    availableZones.remove(zone);                    limitedZoneAvailability = true;                } else {                // 负载和最大负载相近 1/100000 记录为最差                    if (Math.abs(loadPerServer - maxLoadPerServer) < 0.000001d) {                        // they are the same considering double calculation                        // round error 记录最差的                        worstZones.add(zone);                    } else if (loadPerServer > maxLoadPerServer) {                    //负载比最大负载还大，重新记录最差                        maxLoadPerServer = loadPerServer;                        worstZones.clear();                        worstZones.add(zone);                    }                }            }        }        // 最大负载都小于0.2，说明服务可用性都还好，并且没有剔除任何区        if (maxLoadPerServer < triggeringLoad && !limitedZoneAvailability) {            // zone override is not needed here            return availableZones;        }        //从最差的区里随机取一个        String zoneToAvoid = randomChooseZone(snapshot, worstZones);        //从可用区里移除最差的一个分区        if (zoneToAvoid != null) {            availableZones.remove(zoneToAvoid);        }        return availableZones;
    }

可以看到最后，最终是通过随机函数Random.nextInt()方法从可用分区里获取一个分区。代码比较冗长，但是逻辑是很清晰的，可以参考下方时序图

可用服务的选择|逻辑较复杂！！

上面分区选好了，下面就是从可用分区里选择可用服务了。

重要说明：说明选择服务的源码逻辑比上方选择分区逻辑复杂多了，不过多看几遍就好了

//获取loadbalancerBaseLoadBalancer zoneLoadBalancer = getLoadBalancer(zone);//获取服务server = zoneLoadBalancer.chooseServer(key);

getLoadBalancer这里运用了享元模式，每个分区都只会创建一次负载均衡器对象，创建好了就缓存起来，下次请求就使用缓存中的负载均衡对象了。

BaseLoadBalancer getLoadBalancer(String zone) {        zone = zone.toLowerCase();        //首先查缓存        BaseLoadBalancer loadBalancer = balancers.get(zone);        if (loadBalancer == null) {            // We need to create rule object for load balancer for each zone            IRule rule = cloneRule(this.getRule());            loadBalancer = new BaseLoadBalancer(this.getName() + "_" + zone, rule, this.getLoadBalancerStats());            //1个分区一个loadBalancer            BaseLoadBalancer prev = balancers.putIfAbsent(zone, loadBalancer);            if (prev != null) {                loadBalancer = prev;            }        }         return loadBalancer;            }

每个分区创建一个Rule,一个BaseLoadBalancer,服务选择是通过BaseLoadBalancer选择出来的。

继续跟进chooseServer方法可知，使用Rule对象选择服务

public Server chooseServer(Object key) {        if (counter == null) {            counter = createCounter();        }        counter.increment();        if (rule == null) {            return null;        } else {            try {                return rule.choose(key);            } catch (Exception e) {                logger.warn("LoadBalancer [{}]:  Error choosing server for key {}", name, key, e);                return null;            }        }    }

前文讲过自动装配类初始化Rule为ZoneAvoidanceRule类，它继承了PredicateBasedRule,而PredicateBasedRule最终使用AbstractServerPredicate进行服务抉择！

首先拿到所有的服务，这里所有服务是存储在BaseLoadBalancer

public class BaseLoadBalancer  {
    //所有服务列表    @Monitor(name = PREFIX + "AllServerList", type = DataSourceType.INFORMATIONAL)    protected volatile List<Server> allServerList = Collections            .synchronizedList(new ArrayList<Server>());
}

继续跟进AbstractServerPredicate我们终于看到了负载均衡的庐山真面目

public Optional<Server> chooseRoundRobinAfterFiltering(List<Server> servers, Object loadBalancerKey) {        //获取所有可用服务列表        List<Server> eligible = getEligibleServers(servers, loadBalancerKey);        if (eligible.size() == 0) {            return Optional.absent();        }        //轮训获取服务        return Optional.of(eligible.get(incrementAndGetModulo(eligible.size())));}

执行完chooseRoundRobinAfterFiltering方法就拿到了最终选择的服务了，它通过轮训方式获取一个服务。

在getEligibleServers方法里通过Predicate服务决策器过滤，过滤出所有可用的服务列表。

在ZoneAvoidanceRule构造器里面，我们可以看到它默认使用两个决策器，进行过滤服务，一个是ZoneAvoidancePredicate，一个是AvailabilityPredicate,使用到组合器CompositePredicate将两者结合（组合设计模式）。

public ZoneAvoidanceRule() {        super();        ZoneAvoidancePredicate zonePredicate = new ZoneAvoidancePredicate(this);        AvailabilityPredicate availabilityPredicate = new AvailabilityPredicate(this);        compositePredicate = createCompositePredicate(zonePredicate, availabilityPredicate);    }        private CompositePredicate createCompositePredicate(ZoneAvoidancePredicate p1, AvailabilityPredicate p2) {        return CompositePredicate.withPredicates(p1, p2)                             .addFallbackPredicate(p2)                             .addFallbackPredicate(AbstractServerPredicate.alwaysTrue())                             .build();            }}

com.netflix.loadbalancer.ZoneAvoidancePredicate 负责匹配过滤满足区域可用的服务 com.netflix.loadbalancer.AvailabilityPredicate 负责匹配过滤满足可用性的服务

获取服务实现里面，并没有从最开始获取好的分区里面去找服务，而是再次实时获取全部服务，再通过区域过滤器，服务可用性过滤器，选择可用的服务。

这个原因到底是为什么呢？ 可想而知，分区是否可用，服务是否可用这些都是一直在变化的，每次获取最新的服务信息才是更加可靠的!!

总结

好啦，上面就是今天的全部内容，我们从LoadBalancerFeignClient开始，介绍了openFeign集成Ribbon负载均衡能力，而Ribbon使用到LoadBalancer和Rule实现负载均衡，他默认使用按区域负载均衡的策略。分别使用ZoneAvoidanceRule和ZoneAwareLoadBalancer实现负载均衡核心逻辑。

核心流程分两步：

到此OpenFeign集成负载均衡能力核心流程已经分析完了。

后面将继续分析OpenFeign的其他组件能力。

哈哈都看到这里了，关注我一起学习吧！！
