Helm Chart

Helm chart是一个软件包，其中包含将应用程序部署到Kubernetes集群的所有必要资源。这包括用于部署、服务、秘密和配置映射的YAML配置文件，这些配置文件定义了应用程序的所需状态。

上一篇文章我们介绍了helm的架构与安装，这篇文章让我们详细的深入了解helm chart使用。我们先看一个示例并自行部署一个chart。将深入研究 Helm 结构目录和文件。将修改在上一步中创建的图表。

创建一个helm chart

helm create five_minute_learn

可以看到helm chart 的目录结构

-> % tree -a five_minute_learnfive_minute_learn├── .helmignore├── Chart.yaml├── charts├── templates│   ├── NOTES.txt│   ├── _helpers.tpl│   ├── deployment.yaml│   ├── hpa.yaml│   ├── ingress.yaml│   ├── service.yaml│   ├── serviceaccount.yaml│   └── tests│       └── test-connection.yaml└── values.yaml

Helm Chart 中的每个文件和目录并了解其重要性。

.helmignore：这是一个隐藏文件，因此我们无法在图表结构中看到它。从目录内运行 ls -a 命令来检查它。它用于定义我们不想包含在 Helm Chart 中的所有文件。
Chart.yaml：包含图表的基本信息。
Charts：这是一个空目录。我们可以在此处添加主图表所依赖的任何图表结构。
templates：这是一个包含构建应用程序的所有 Kubernetes 清单文件的目录。默认情况下，helm 创建了deployment.yaml、service.yaml、hpa.yaml、ingress.yaml、serviceaccount.yaml清单文件。我们可以根据需要修改和覆盖这些文件。我们甚至可以添加其他 Kubernetes 对象的清单文件。这些清单文件可以被模板化以访问values.yaml文件中的值。
templates/NOTES.txt：这是一个纯文本文件，在成功部署图表后打印出来。
templates/_helpers.tpl：该文件包含多个方法和子模板。它有助于保持我们的图表井井有条，并避免在多个地方重复相同的代码。
templates/tests/：我们可以在图表中定义测试，以验证图表在安装后是否按预期工作。
value.yaml：此文件包含模板目录中清单文件的值。例如镜像名称、副本数量、HPA值等。我们可以根据环境创建不同的values.yaml文件并更改值。

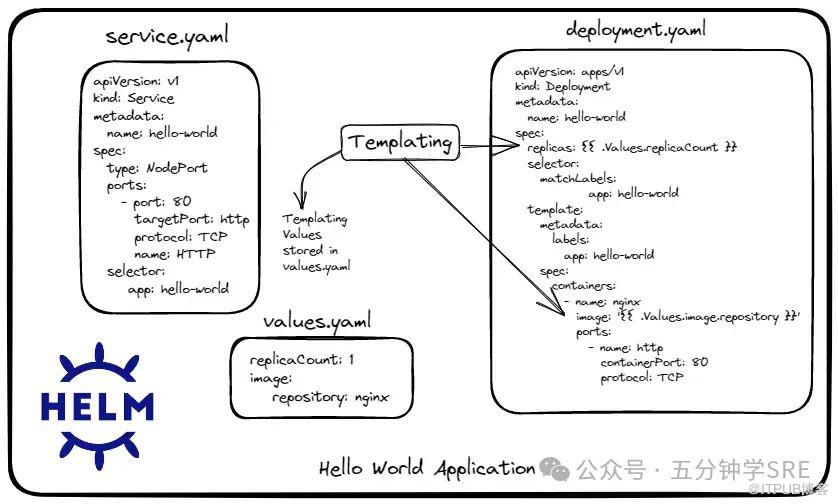

实例图片 - 互联网获取

Chart.yaml

我们看下与chart相关的所有信息，例如图表的名称和类型、图表的一些描述、版本等。

apiVersion: v2name: five_minute_learndescription: A Helm chart for Kubernetes
# A chart can be either an 'application' or a 'library' chart.## Application charts are a collection of templates that can be packaged into versioned archives# to be deployed.## Library charts provide useful utilities or functions for the chart developer. They're included as# a dependency of application charts to inject those utilities and functions into the rendering# pipeline. Library charts do not define any templates and therefore cannot be deployed.type: application
# This is the chart version. This version number should be incremented each time you make changes# to the chart and its templates, including the app version.# Versions are expected to follow Semantic Versioning (https://semver.org/)version: 0.1.0
# This is the version number of the application being deployed. This version number should be# incremented each time you make changes to the application. Versions are not expected to# follow Semantic Versioning. They should reflect the version the application is using.# It is recommended to use it with quotes.appVersion: "1.16.0"

一一查看每个字段：

apiVersion：指图表 API 版本。v2 是 Helm 3 版本的当前 apiVersion。
name：该字段指的是图表的名称。
description：有关舵图的一行详细信息。
type：有 2 种chart类型选项：application and library。application是指我们部署在 Kubernetes 上的chart。library是指可重复使用的chart，可以与其他chart一起使用。
version：它指的是我们图表的版本。
appVersion：它描述了我们应用程序的版本号。

除此之外，还有一些其他字段，例如维护者、依赖项、图标等。

templates

我们之前讨论过 templates 文件夹，其中包含一些常用资源的模板化 Kubernetes 清单文件。但是，我们的应用程序中可能需要一些其他资源，我们必须将其创建为模板。我们还可以删除不需要的资源。

现在，我们将使用 2 个资源：部署和服务。因此，让我们删除其他文件和文件夹。我们的文件夹将如下所示：

-> % tree templatestemplates├── _helpers.tpl├── deployment.yaml└── service.yaml

我们还可以根据需要删除或添加清单文件中的字段。所以我们的deployment.yaml和service.yaml将如下所示：

deployment.yaml

apiVersion: apps/v1 kind: Deploymentmetadata: name: {{ include "five_minute_learn.fullname" . }}labels:  {{- include "five_minute_learn.labels" . | nindent 4 }}spec:replicas: {{ .Values.replicaCount }}selector:  matchLabels:    {{- include "five_minute_learn.selectorLabels" . | nindent 6 }}template:  metadata:    {{- with .Values.podAnnotations }}    annotations:      {{- toYaml . | nindent 8 }}    {{- end }}    labels:      {{- include "five_minute_learn.selectorLabels" . | nindent 8 }}  spec:    containers:      - name: {{ .Chart.Name }}        image: "{{ .Values.image.repository }}:{{ .Values.image.tag | default .Chart.AppVersion }}"        imagePullPolicy: {{ .Values.image.pullPolicy }}        ports:          - name: http            containerPort: 80            protocol: TCP

service.yaml

apiVersion: v1 kind: Servicemetadata: name: {{ include "five_minute_learn.fullname" . }}labels:  {{- include "five_minute_learn.labels" . | nindent 4 }}spec:type: {{ .Values.service.type }}ports:  - port: {{ .Values.service.port }}    targetPort: {{ .Values.service.targetPort }}    protocol: TCP    name: {{ .Values.service.name }}selector:  {{- include "five_minute_learn.selectorLabels" . | nindent 4 }}

我们对 Kubernetes 对象清单文件进行模板化，以便我们可以通过使用每个环境的值文件动态为其分配值，从而在多个环境中重用它们。让我们了解一下这些模板。

Helm 使用模板指令，我们在大括号内提供对象参数。

{{ .Object.Parameter }}

我们可以使用不同的对象。在我们的模板中，我们使用chart和值。我们提到了 Chart 对象，用于使用Chart.yaml中定义的参数，以及value.yaml的 Values 对象。

**例如，在deployment.yaml文件中**：

对于代码片段{{ .Values.replicaCount }}， Helm 将检查values.yaml文件，找到replicaCount参数，获取它的值，然后在deployment.yaml文件中渲染。类似地，对于代码片段{{ .Chart.Name }}，它将检查Chart.yaml文件，找到Name参数，并获取它的值。

我们还可以看到一个片段{{ include “five_minute_learn.fullname” 。}}，这里我们使用了 include 关键字。使用它，我们要求 Helm 检查_helpers.tpl定义了一些默认模板的文件并从那里获取值。five_minute_learn.fullname 因此它将根据那里的定义检查并获取值。

Values.yaml

value.yaml文件是一个配置文件，用于设置各种参数的默认值。该文件中的所有值都将替换为我们在模板中使用的模板指令。

该文件的结构为键值对，其中键表示 Kubernetes 对象的字段。让我们将默认的values.yaml内容替换为以下内容。

replicaCount: 2image: repository: nginxtag: "1.25.3"pullPolicy: Always
service: name: nginx-servicetype: ClusterIPport: 80targetPort: 8080

使用 Helm Chart 中的 values 文件来根据环境配置不同的值，例如在不同的环境中设置不同的 pod 副本数量。可以按照以下方式组织的 values 文件：

values-dev.yaml: 开发环境的配置。
values-qa.yaml: QA 环境的配置。
values-uat.yaml: UAT 环境的配置。
values-prod.yaml: 生产环境的配置。

每个文件中可以包含不同的配置，例如 pod 副本数量 (replicaCount)、资源限制 (resources) 等。例如，对于不同的环境，可以在相应的 values 文件中设置不同的 replicaCount 值。

可以使用 Helm 命令来指定要使用的 values 文件，例如：

helm install my-chart . -f values-dev.yaml  # 在 dev 环境使用 dev 的 values 文件

这样，Helm 将根据指定的 values 文件为的应用程序设置配置，并在 Kubernetes 集群中部署相应的资源。这样可以方便地在不同环境中部署相同的 Helm Chart，并根据需要自定义配置。

验证 Helm Chart

为了在实际部署之前验证我们的 helm 图表，helm 提供了多个命令。使用这些命令，我们可以检查所有内容是否就位且正确。

1. helm lint：

此命令运行一系列测试来验证图表是否有效并且所有缩进都正常。如果图表中出现任何问题，它会抛出错误。

 helm lint

让我们针对我们的图表运行此命令。

➜  helm lint five_minute_learn/
==> Linting five_minute_learn/
[INFO] Chart.yaml: icon is recommended
1 chart(s) linted, 0 chart(s) failed

我们可以看到它成功运行并且图表中没有错误。

2.helm template ：

此命令检查模板中的值是否被替换。它将生成并显示带有替换值的所有清单文件。

 helm template

如果运行此命令，将得到以下输出。

# Source: five_minute_learn/templates/service.yaml# Service 部署配置apiVersion: v1kind: Servicemetadata:  # 服务元数据  name: release-name-five_minute_learn  labels:    # 标签    helm.sh/chart: five_minute_learn-0.1.0    app.kubernetes.io/name: five_minute_learn    app.kubernetes.io/instance: release-name    app.kubernetes.io/version: "1.0.0"    app.kubernetes.io/managed-by: Helmspec:  # 服务类型为 ClusterIP  type: ClusterIP  ports:    # 端口映射    - port: 80      targetPort: 8080      protocol: TCP      name: nginx-service  selector:    # 选择器    app.kubernetes.io/name: five_minute_learn    app.kubernetes.io/instance: release-name---# Source: five_minute_learn/templates/deployment.yaml# Deployment 部署配置apiVersion: apps/v1kind: Deploymentmetadata:  # 部署元数据  name: release-name-five_minute_learn  labels:    # 标签    helm.sh/chart: five_minute_learn-0.1.0    app.kubernetes.io/name: five_minute_learn    app.kubernetes.io/instance: release-name    app.kubernetes.io/version: "1.0.0"    app.kubernetes.io/managed-by: Helmspec:  # 副本数为 2  replicas: 2  selector:    matchLabels:      # 选择器匹配标签      app.kubernetes.io/name: five_minute_learn      app.kubernetes.io/instance: release-name  template:    metadata:      labels:        # 模板标签        app.kubernetes.io/name: five_minute_learn        app.kubernetes.io/instance: release-name    spec:      containers:        - name: five_minute_learn          image: "nginx:1.25.3"          imagePullPolicy: Always          ports:            - name: http              containerPort: 80              protocol: TCP

部署时，release-name将被我们通过 helm 命令提供的release 名称覆盖。

3. helm install --dry-run

此命令会试运行清单的安装并检查所有模板是否正常工作。如果出现任何问题，它会抛出错误。如果一切顺利，那么将看到将部署到集群中的清单输出。

helm install --dry-run <release-name> <chart-name>

这篇文章我们介绍了helm chart的配置，与基础概念，下一篇章我们将实践使用helm chart部署，管理 k8s服务，这里需要我们先搭建后自己的k8s 集群，将会推出最新的文章介绍k8s 的部署。
