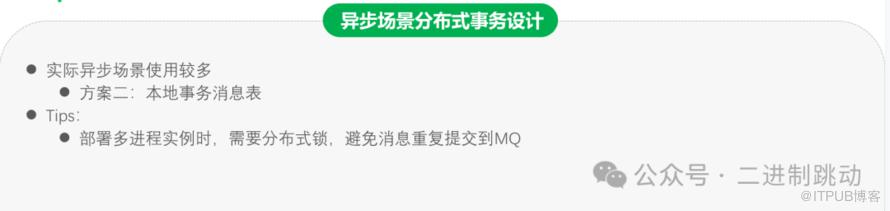

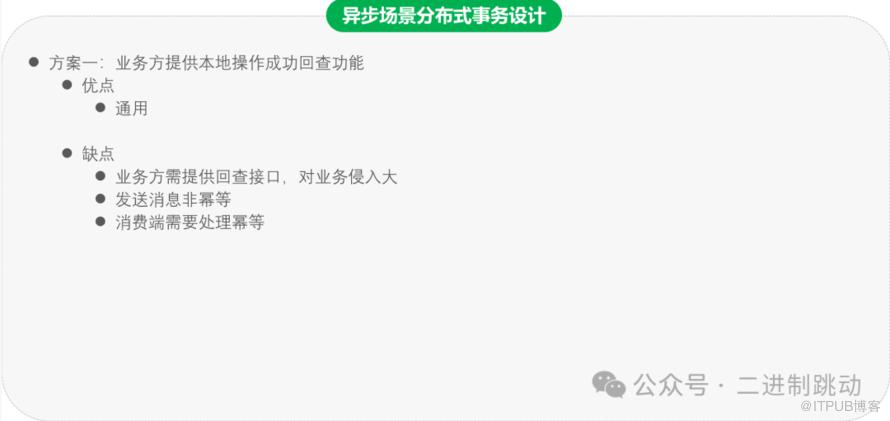

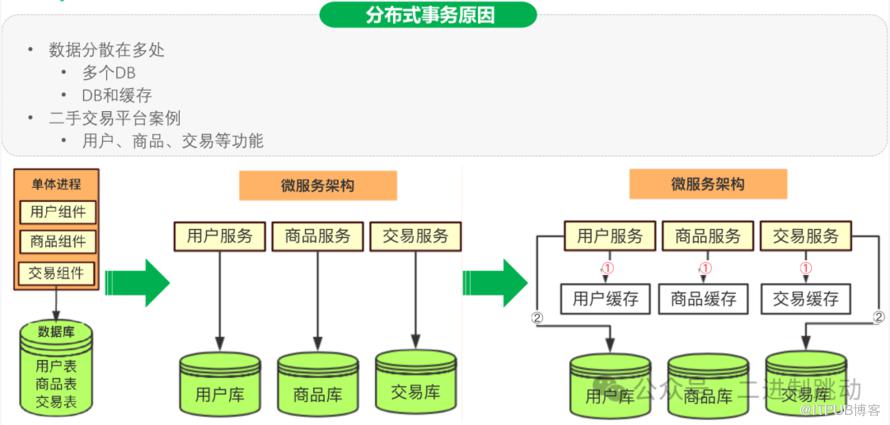

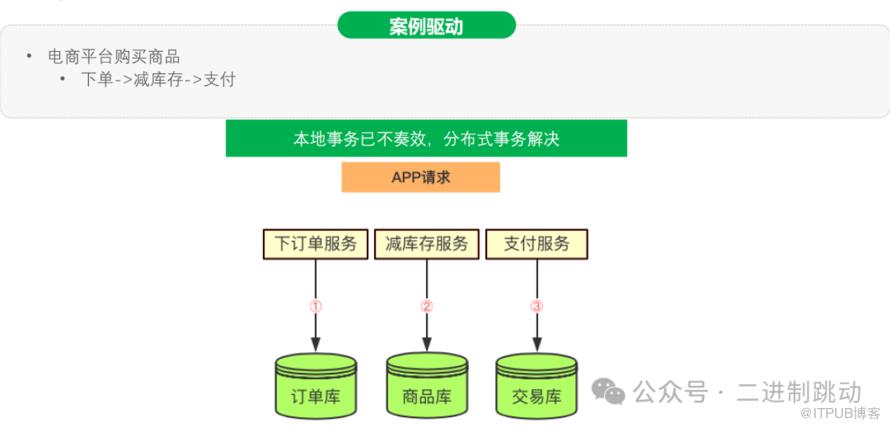

1. 异步消息队列：用于在服务之间传递事务信息和状态，确保各服务可以异步地处理事务操作。

2. 事务协调器：负责协调和管理全局事务的状态，包括提交和回滚操作。

3. 补偿机制：在事务失败时，通过补偿操作来回滚或修复之前的操作，以保证数据的一致性。

设计步骤

1. 事务初始化

• 事务发起者：事务开始时，由事务发起者（例如用户请求服务）向事务协调器发起一个全局事务。

• 事务ID：事务协调器生成一个全局唯一的事务ID，并将其传递给所有参与服务。

2. 本地事务执行

• 参与服务：每个参与服务接收到事务ID后，执行本地事务操作（例如数据库操作），但不立即提交。

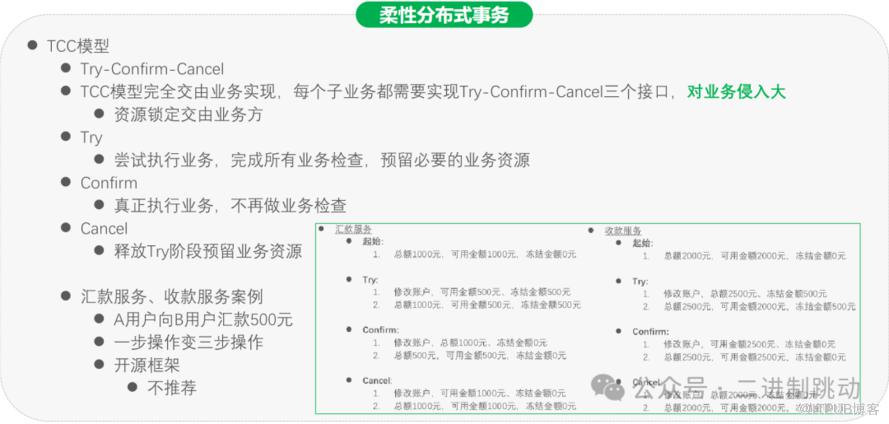

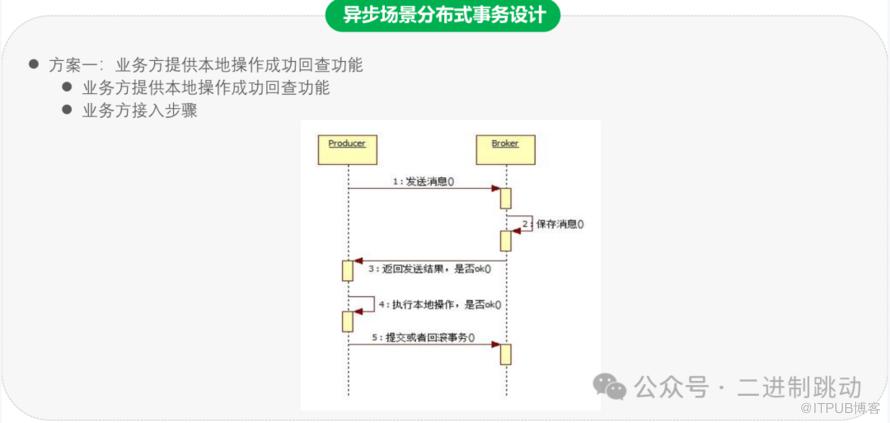

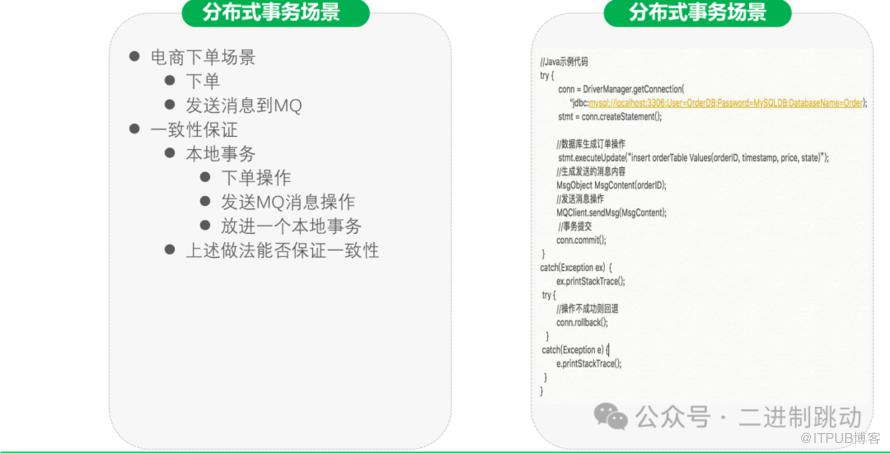

• 异步消息队列：参与服务在完成本地操作后，通过异步消息队列向事务协调器汇报操作结果（成功或失败）。

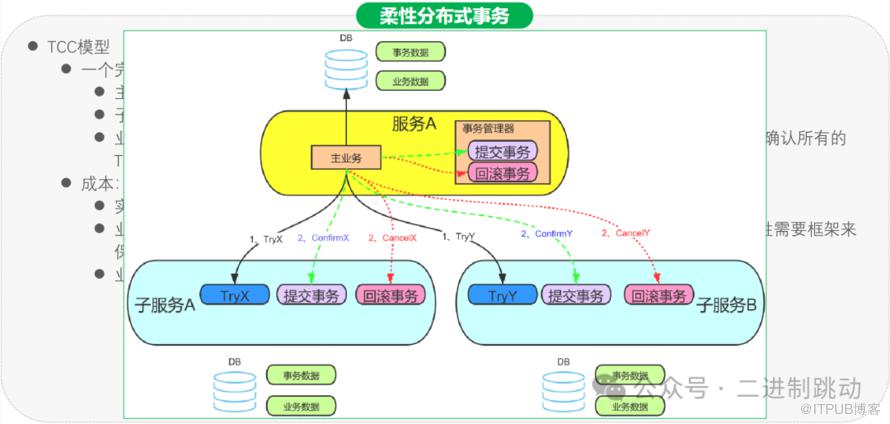

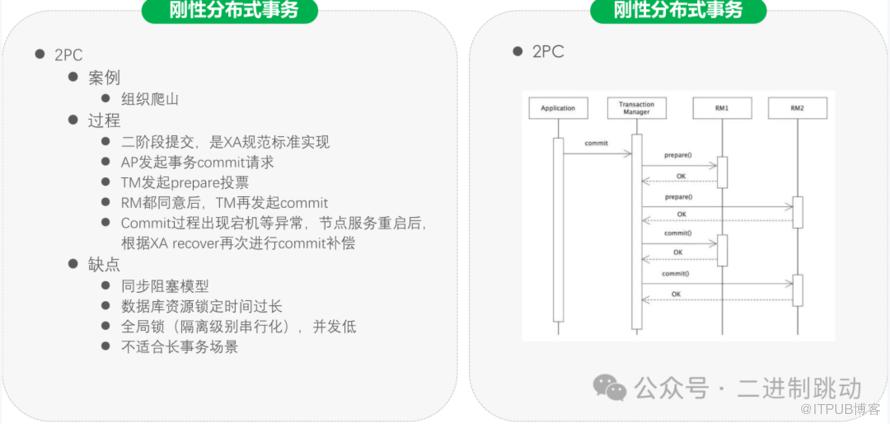

3. 事务协调

• 事务协调器：根据所有参与服务的反馈结果，决定是提交还是回滚全局事务。

• 全局提交：如果所有参与服务都成功，则事务协调器向所有服务发送提交指令，所有服务提交本地事务。

• 全局回滚：如果有任何一个服务失败，则事务协调器向所有服务发送回滚指令，所有服务回滚本地事务。

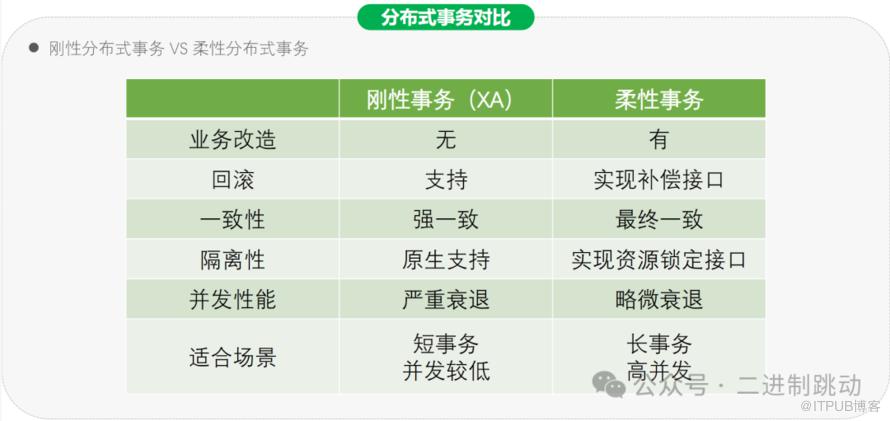

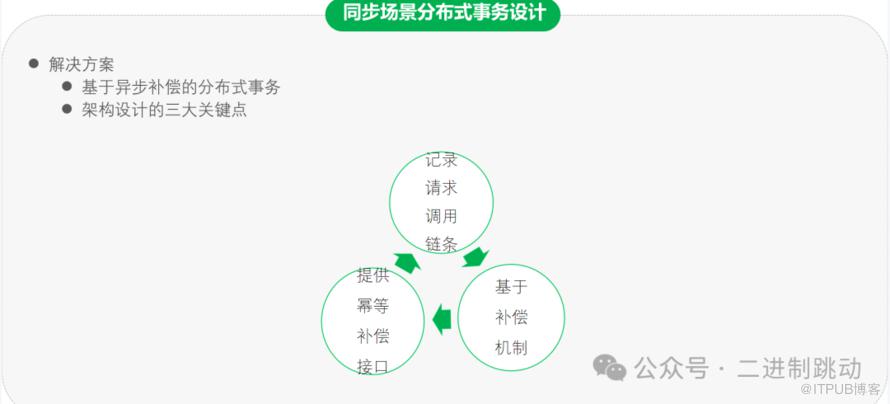

4. 补偿机制

• 补偿操作：如果全局事务需要回滚，参与服务需要执行补偿操作，以撤销之前的操作。这通常通过补偿接口实现，确保数据回到一致状态。

• 重试机制：在异步场景下，可能需要多次尝试补偿操作，直到成功为止。

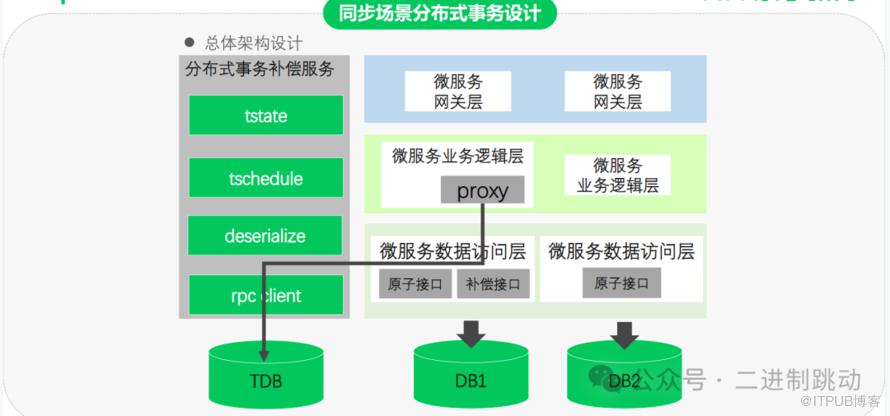

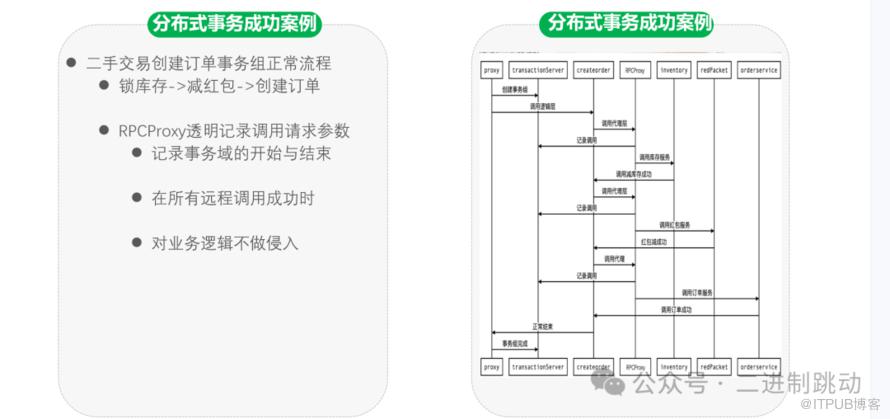

分布式事务补偿服务

• tstate：事务状态管理模块，负责记录和维护事务的状态信息，确保事务的执行状态可以被追踪和管理。

• tschedule：事务调度模块，负责调度和执行事务补偿操作，确保补偿操作按计划进行。

• deserialize：反序列化模块，负责将事务相关的数据从存储中读取并转换为可操作的对象。

• rpc client：RPC（远程过程调用）客户端模块，负责与其他微服务进行通信，执行远程调用以进行事务补偿操作。




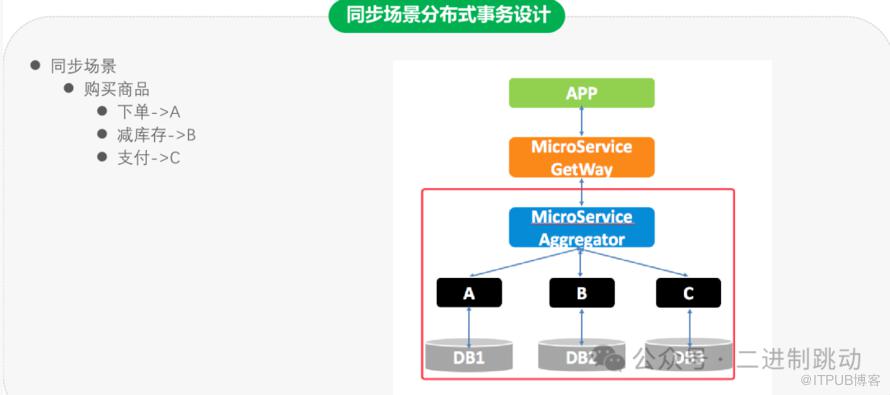

微服务网关层

• 微服务网关层：用于处理所有进入微服务的请求，执行统一的路由、认证和流量控制。




微服务业务逻辑层

• 微服务业务逻辑层：包含业务逻辑处理的主要部分，负责执行核心的业务操作。

• proxy（代理）：代理模块，用于拦截和处理数据访问请求，确保请求可以被正确路由到对应的补偿接口或原子接口。

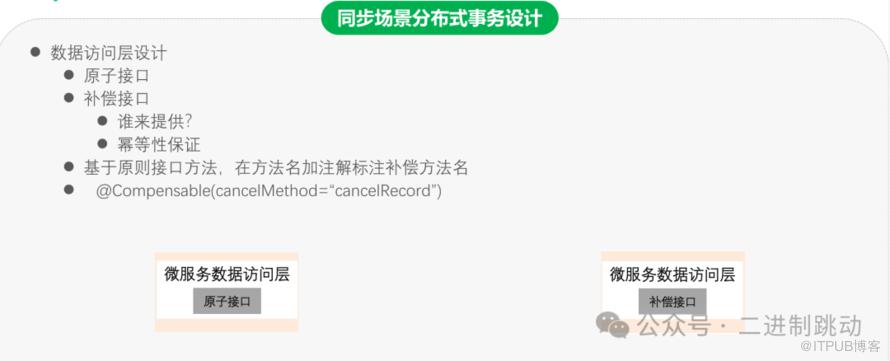

微服务数据访问层

• 微服务数据访问层：负责与数据库进行交互，执行数据的读写操作。

• 原子接口：直接与数据库进行交互的接口，执行基本的数据操作。

• 补偿接口：用于事务补偿操作的接口，负责在事务失败时进行数据的回滚或补偿。




数据库

• TDB：事务数据库，专门用于存储和管理事务相关的数据和状态信息。

• DB1 和 DB2：业务数据库，存储业务数据。在分布式事务中，这些数据库可能位于不同的物理位置或节点上。




数据流向

• TDB与分布式事务补偿服务的交互：tstate模块从TDB获取事务状态，tschedule模块根据事务状态调度补偿操作，rpc client通过远程调用执行补偿操作。

• 微服务业务逻辑层与数据访问层的交互：业务逻辑层通过代理模块访问数据，代理模块根据需求选择调用原子接口或补偿接口。

• DB1 和 DB2与数据访问层的交互：原子接口直接与DB1和DB2进行数据读写操作，补偿接口则在需要进行事务补偿时进行操作。
