企业级高可用分布式锁剖析
请求锁（Request Lock）：
流程开始于一个请求锁的操作（绿色椭圆形框）。
竞争锁（Compete Lock）：
成功（Success）：如果成功，则进入下一步“开启自动续租任务”（Start Automatic Lease Renewal Task）。
失败（Fail）：如果竞争锁失败，则进入判断失败原因的环节。
进行锁竞争操作（菱形判断框）。根据竞争锁的结果，有两种可能：
开启自动续租任务（Start Automatic Lease Renewal Task）：
如果锁竞争成功，则开启自动续租任务。

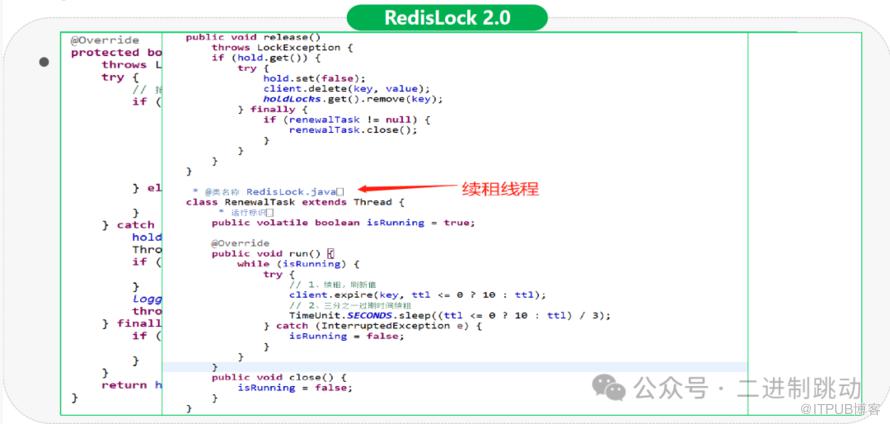

自动续租任务过程中，有一个 1/3 过期循环续租的操作。
失败原因判断（Determine Failure Reason）：
锁异常，抢锁失败（Lock Exception, Lock Grabbing Failure）：判断锁是否异常或者抢锁失败。
如果是，则进入“是否重试”环节。
如果不是，则进入“异常结束”（Red Rectangle: Abnormal Termination）。
如果锁竞争失败，需要判断失败原因（菱形判断框）：
是否重试（Retry or Not）：
是（Yes）：如果需要重试，则继续判断是否超时。
否（No）：如果不需要重试，则进入“结束”（Yellow Rectangle: End）。
如果锁异常或抢锁失败，判断是否需要重试（菱形判断框）。
是否超时（Timeout or Not）：
超时（Timeout）：如果超时，则进入“结束”（Yellow Rectangle: End）。
不超时（Not Timeout）：如果不超时，则返回“竞争锁”步骤，重新进行锁竞争。
如果需要重试，判断是否超时（菱形判断框）：
结束（End）：
流程结束（绿色或黄色矩形框），根据不同的结束条件，可能是成功的结束或是异常结束。

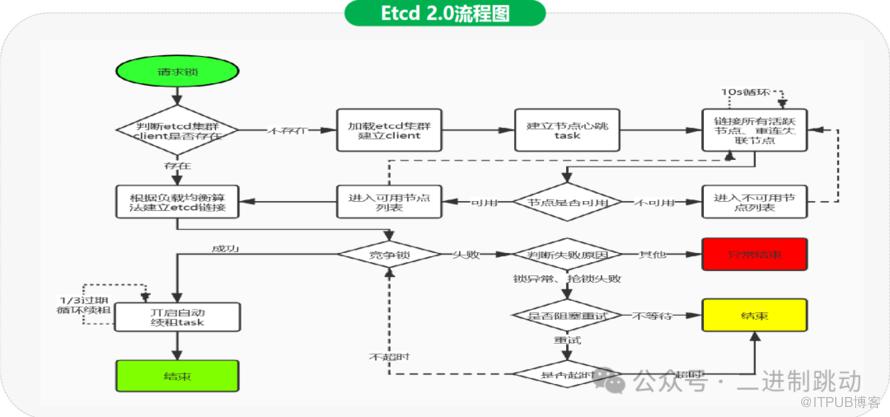

请求锁（Request Lock）：
流程开始于一个请求锁的操作（绿色椭圆形框）。
判断etcd集群client是否存在：
存在（Exists）：如果存在，则继续根据负载均衡算法建立etcd连接。
不存在（Not Exists）：如果不存在，则加载etcd集群建立client并进行节点心跳task。
判断etcd集群的client是否存在（菱形判断框）。
加载etcd集群建立client：
加载etcd集群并建立client连接。

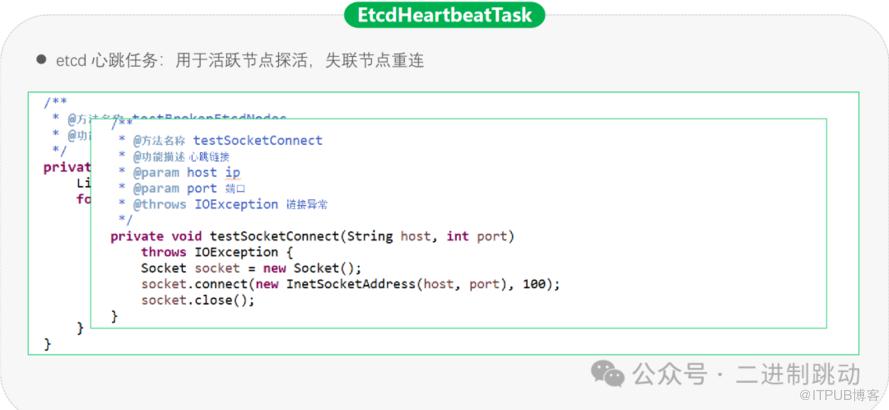

建立节点心跳task：
建立一个节点心跳任务以确保节点的活跃性。
连接所有活跃节点、重连失联节点：
尝试连接所有活跃节点并重连失联节点（10秒循环）。
进入可用节点列表：
可用（Available）：如果节点可用，则继续根据负载均衡算法建立etcd连接。
不可用（Not Available）：如果节点不可用，则进入不可用节点列表并返回重连步骤。
进入可用节点列表。
判断节点是否可用（菱形判断框）：

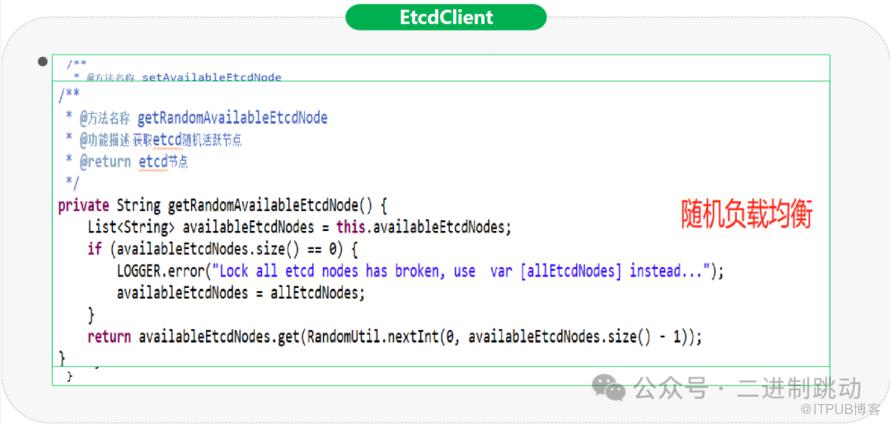

根据负载均衡算法建立etcd连接：
根据负载均衡算法建立etcd连接。

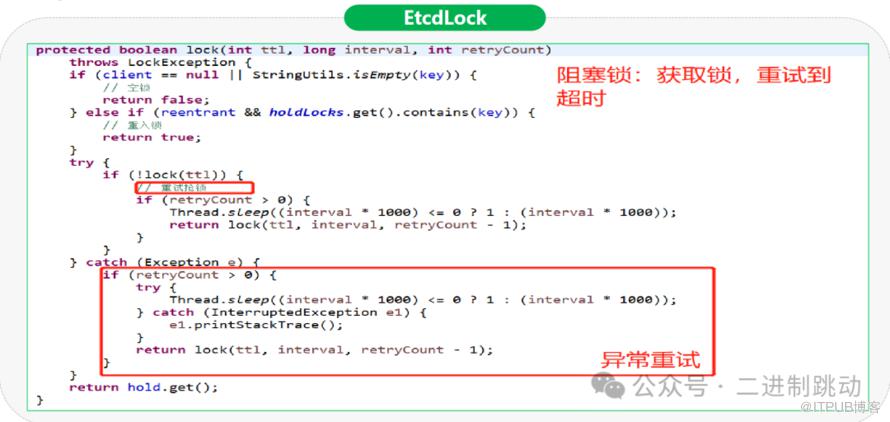

竞争锁（Compete Lock）：
成功（Success）：如果成功，则进入下一步“开启自动续租任务”（Start Automatic Lease Renewal Task）。
失败（Fail）：如果竞争锁失败，则进入判断失败原因的环节。
进行锁竞争操作（菱形判断框）。根据竞争锁的结果，有两种可能：
开启自动续租任务：
如果锁竞争成功，则开启自动续租任务。
自动续租任务过程中，有一个1/3过期循环续租的操作。
失败原因判断：
锁异常，抢锁失败（Lock Exception, Lock Grabbing Failure）：判断锁是否异常或者抢锁失败。
如果是，则进入“是否重试”环节。
如果不是，则进入“异常结束”。
如果锁竞争失败，需要判断失败原因（菱形判断框）：
是否重试（Retry or Not）：
是（Yes）：如果需要重试，则继续判断是否超时。
否（No）：如果不需要重试，则进入“结束”（Yellow Rectangle: End）。
如果锁异常或抢锁失败，判断是否需要重试（菱形判断框）。
是否超时：
超时（Timeout）：如果超时，则进入“结束”（Yellow Rectangle: End）。
不超时（Not Timeout）：如果不超时，则返回“竞争锁”步骤，重新进行锁竞争。
如果需要重试，判断是否超时（菱形判断框）：
结束：
流程结束（绿色或黄色矩形框），根据不同的结束条件，可能是成功的结束或是异常结束。
