• 集群（Cluster）

• 一个ElasticSearch集群由一个或多个节点（Node）组成，能够共同工作来提供分布式搜索和索引功能。

• 每个集群有一个唯一的名字，这个名字对于集群中的所有节点都必须相同。

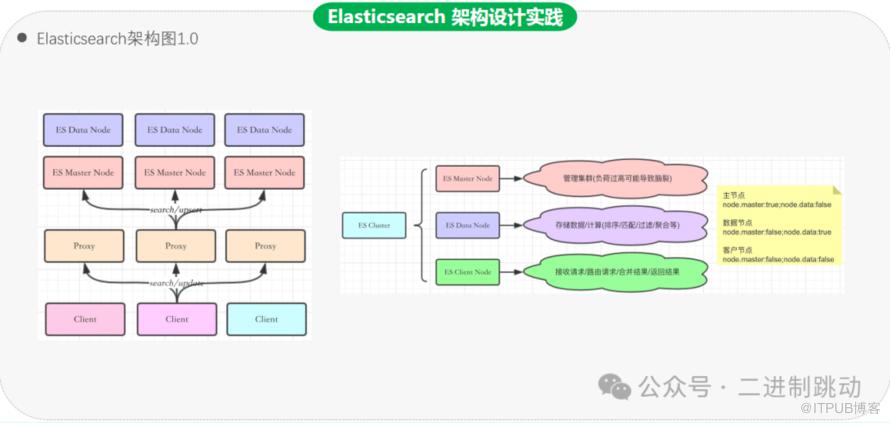

• 节点（Node）

• 每个ElasticSearch实例（JVM实例）称为一个节点。

• 节点加入一个集群，通过配置文件或者动态加入。

• 节点可以有不同的角色（如主节点、数据节点、协调节点等），执行不同的功能。

• 索引（Index）

• 索引是具有相似特征的文档集合（类似于关系数据库中的数据库）。

• 每个索引有一个唯一的名字，用来引用这个索引进行文档的索引、搜索、更新和删除操作。

• 类型（Type）

• 在ElasticSearch 7.x及更高版本中，类型（Type）已经被移除，每个索引只能有一个类型。

• 在早期版本中，一个索引可以包含多个类型（Type），类似于关系数据库中的表。

• 文档（Document）

• 文档是ElasticSearch中可以被索引的最小数据单元，存储为JSON格式。

• 每个文档都有一个唯一的ID，并存储在一个索引中。

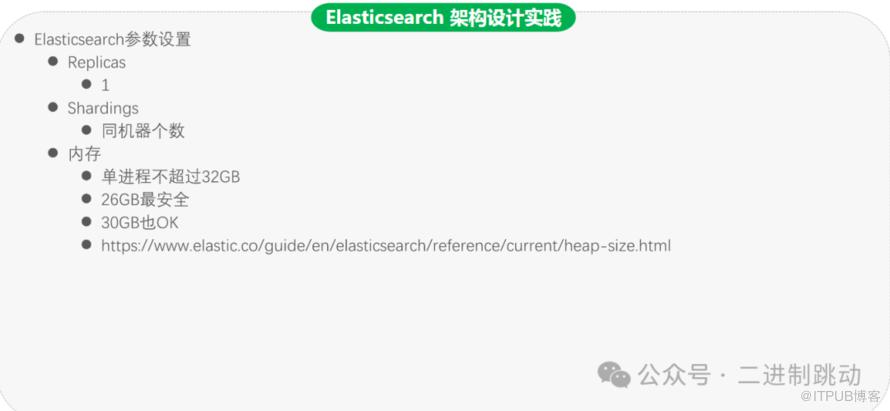

• 分片（Shard）

• 每个索引可以被划分成多个分片（Shard），每个分片是一个独立的Lucene实例。

• 分片可以是主分片（Primary Shard）或副本分片（Replica Shard）。

• 主分片负责处理索引和搜索请求，副本分片是主分片的备份，用于故障转移和负载均衡。

• 副本（Replica）

• 每个主分片可以有多个副本（Replica），用来提高系统的高可用性和扩展性。

• 副本分片和主分片一样，可以处理搜索请求，从而提高搜索性能。

• 数据分布和负载均衡

• 当一个文档被索引时，ElasticSearch会根据文档ID和分片数量，通过哈希算法将文档分配到某个主分片。

• 通过分片和副本，ElasticSearch实现了数据的分布式存储和负载均衡。

• 搜索和查询

• 搜索请求可以发送到集群中的任何节点，节点会将请求转发到相应的分片上处理。

• 搜索结果从多个分片汇总后，返回给请求节点，再由请求节点返回给客户端。

• 索引和文档管理

• 新文档的索引请求会被路由到相应的主分片，主分片处理完索引操作后会将文档同步到副本分片。

• 当一个节点宕机或新节点加入时，ElasticSearch会自动进行数据的重新分配和均衡。




客户端层

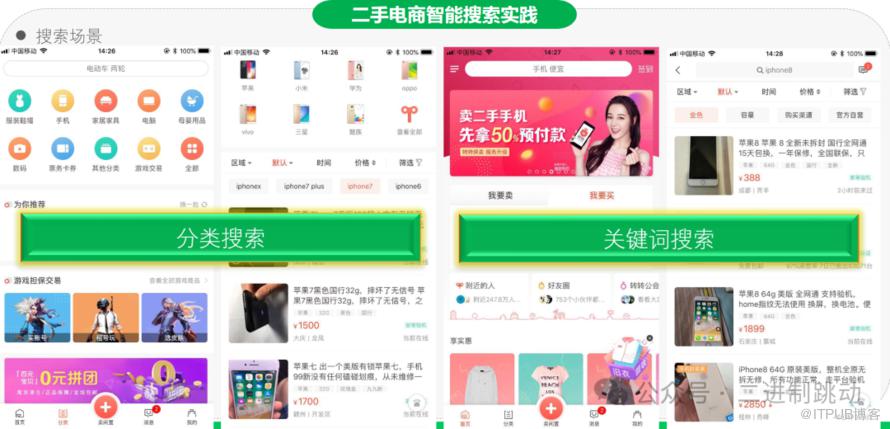

• iOS App / Android App：移动端应用，用户通过这些应用发起搜索请求。

网关层

• 网关层：接收来自移动端应用的搜索请求，并将请求传递给搜索透传层。

搜索透传层

• 请求解析：解析客户端发来的搜索请求。

• ABTest：用于A/B测试，不同的请求可能被分配到不同的实验组，以测试不同的搜索策略。

• 实验策略管理：管理和应用各种实验策略，影响搜索结果的排序和展示。

• 业务干预：根据业务需求对搜索结果进行干预。

• Query改写：对原始查询进行改写，以优化搜索效果。

• 结果封装：将搜索结果进行封装，以便返回给客户端。

统一Query改写服务

• Query改写：集中处理查询改写。

• 分类预测：对查询进行分类预测，以选择合适的搜索策略。

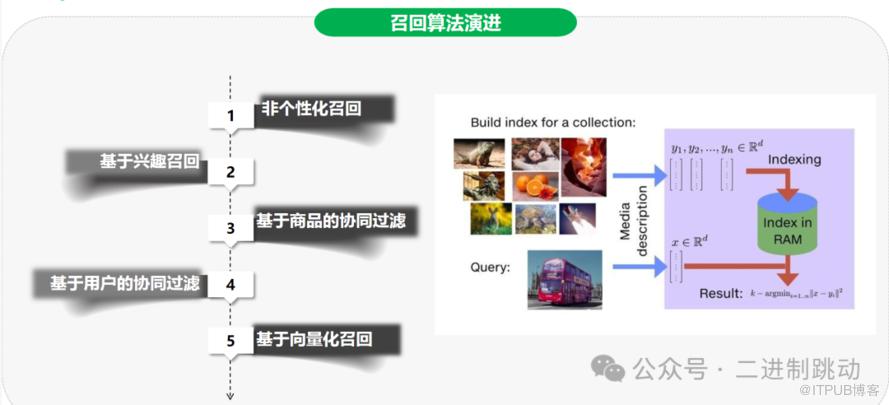

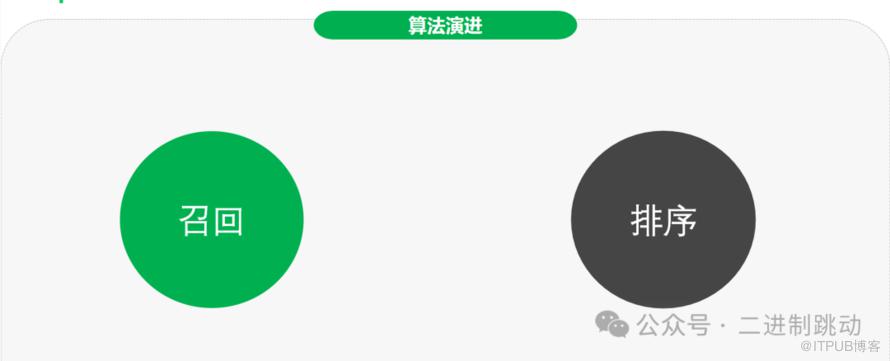

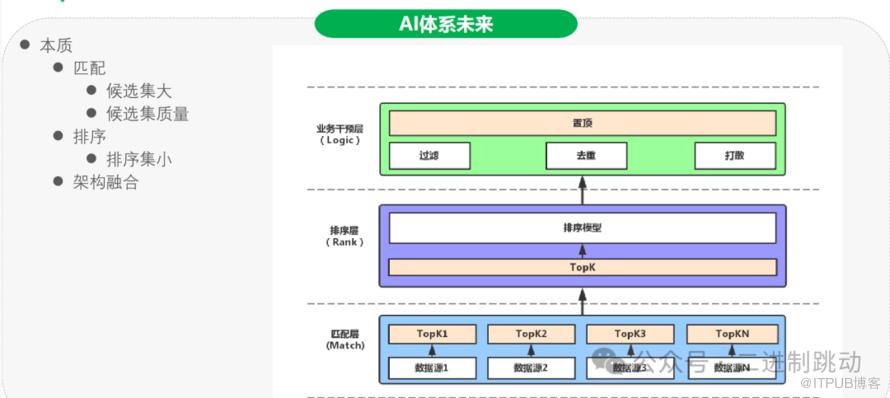

统一召回服务

• 执行计划：制定并执行召回计划，选择最相关的搜索结果。

• 召回节点：从不同的数据节点中召回搜索结果。

统一预测服务

• 特征管理：管理用于预测的各种特征数据。

• 模型管理：管理用于预测的机器学习模型。

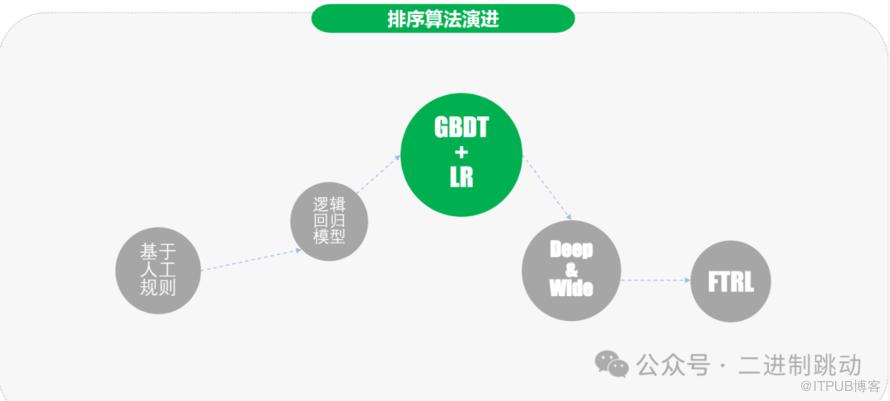

搜索访问代理层（排序）

• 排序：根据特定的排序算法对搜索结果进行排序。

搜索集群

• ElasticSearch：实际存储和索引数据的搜索引擎，用于处理搜索查询并返回结果。

特征访问代理层（正排）

• 正排：处理特征访问和管理，将特征数据与查询匹配。

特征存储

• ZZRedis：用于存储特征数据的Redis数据库。

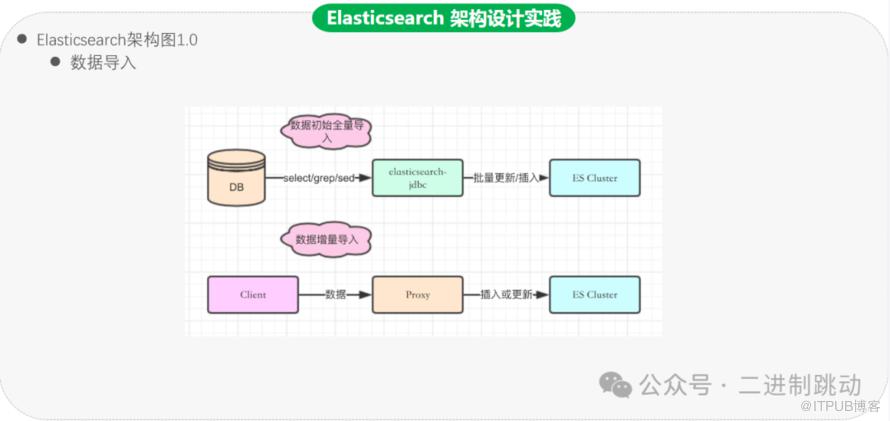

搜索数据实时导入

• MQ监听消息解析：通过消息队列监听和解析数据变化。

• 信息丰富（FromDB）：从数据库中提取丰富的信息。

• 批量导入：批量导入数据到搜索集群。

模型训练特征生产

• 周期日志：定期日志，用于模型训练。

• 实时日志：实时日志，用于实时模型更新。

• ETL：提取、转换和加载，用于将日志数据转换为特征数据。

• 机器学习训练特征：生成用于机器学习模型训练的特征数据。

统一ABTest平台

• ETCD：分布式键值存储，用于配置管理。

• SDK：软件开发工具包，提供与ABTest平台的接口。

• Dashboard：仪表盘，提供可视化的ABTest结果和系统监控。
