前言
本文只作一些梳理，入门性的介绍，里边收集的内容可以分开来慢慢看。

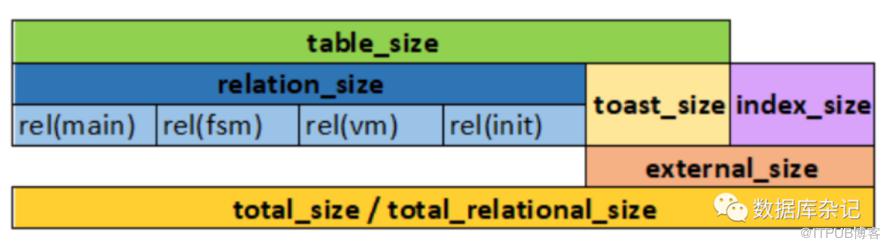

1、空闲空间映射(FSM)
1.1、概念及原理
每一个表和索引（除了哈希索引）都有一个空闲空间映射（FSM）来保持对关系中可用空间的跟踪；以关系的文件节点号加上一个_fsm后缀命名；FSM文件是执行VACUUM操作时，或者是为了插入行而第一次查询FSM文件时才会创建；
FSM 使用 1 个字节存储一个堆表页面内的空闲空间，1 个字节可以表示 0~255 共 256 种状态，将一个 page 的大小除以 256，就能得到 256 个档位，称之为 cat 值，使用 1 个字节来表示这 256 个档位(category)，其对应关系如下：
1.1.1、逻辑页号
FSM high level是一个多叉树型结构。每个页面最多4000个左右的页子节点。一个表最大容量是32T，4000^3 > 2^32，因此，只需要3层页面就可管理多有页面的空闲空间，从上到下分别为第2层，第1层和第0层。第2层只有一个页面，逻辑页号0，可以表示为<2,0>，最多可以有4000个孩子节点。第1层最多可以有4000个页面节点，逻辑页号可以表示为<1,0>…<1, 3999>。第0层最多有40004000个页面节点，逻辑页号<0,0>…<0,4000*4000>。0层页面中满二叉树叶子节点一次排列对应表的blockNum，0，1，2，4 …… 2^32
1.1.2、物理页号

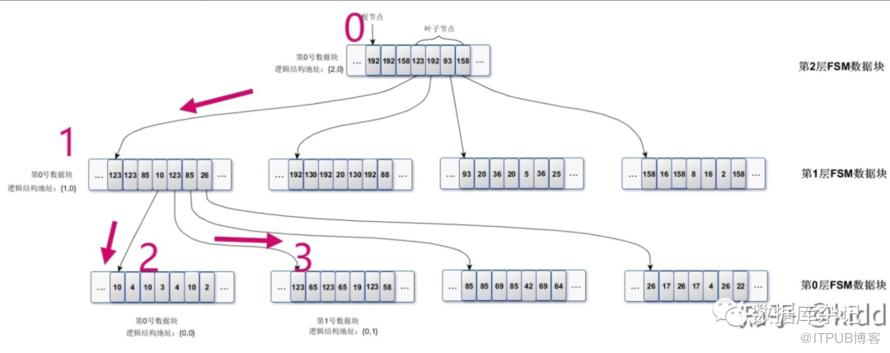

High level结构中也就是说FSM文件中页面的物理页号是怎么组织的呢？它采用了一个非常巧妙的方式，也就是从2层根节点，采用深度遍历的方式，即逻辑页号<2, 0>: 0, <1, 0>: 1, <0, 0>: 2, <0, 1>:3 … <0, 3999>: 4001, <1, 1>: 4002 ……以此类推。
1.1.3、 Low Level
FSM树的页面节点，采用完全二叉树最大值堆的方式组织FSM树0层节点对应的表的物理页面的空闲空间。
堆表的页从0开始一直到最大，对应的空闲档次也为元素大小为1字节的、个数与页数相同的数组。要加速搜索，就要使用分组+局部排序+分层排序的方法。
1、首先, 对这个数组进行按固定大小进行分组；例如页的近一半大小，近乎4000.这样，可以分出M=(2^32/4000)个组来。
2、对一个组内的空闲档次使用大顶堆排序；相对于整个集合来讲，这就是一个局部排序。大顶堆的个数为M，即分组个数。这仍然是一个很大的数值，需要再次分层；
3、所有堆的堆顶元素又组成了一个集合，大小为M。再次对这个集合进行分组，每个组的大小仍然为4000，这样可以分出M1=M/4000的小组来；同样，继续对组内的4000个元素使用大顶堆排序；
4、M1小组的堆顶元素又可以组成一个集合，如果集合仍然很大的话，可以继续上面的方式进行分组+排序。
每一次的分组+排序就会形成一个层次，直到找到一个适当的层次。对于uint32个页来讲，这个层次高度为3，即恰好等于图中的树高度。

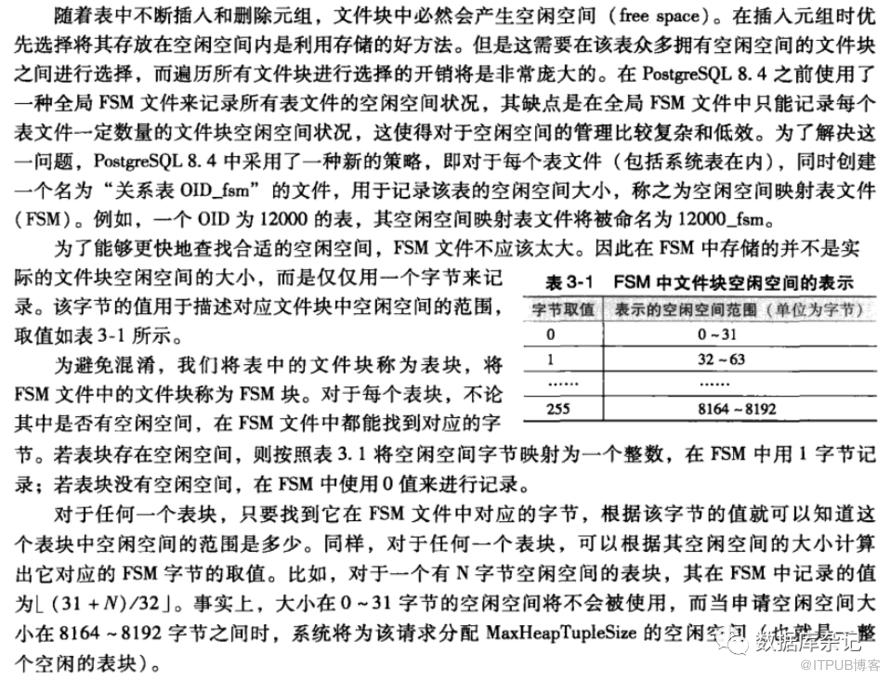

1.2、内核一书中FSM相关资料
1.3 相关插件(pg_freespacemap and pgstattuple)
mydb=# create extension pg_freespacemap;
CREATE EXTENSION
mydb=# \dx+ pg_freespacemap
Objects in extension "pg_freespacemap"
Object description
----------------------------------------
function pg_freespace(regclass)
function pg_freespace(regclass,bigint)
(2 rows)
mydb=# select * from pg_freespace('t') where avail > 0;
blkno | avail
-------+-------
0 | 8160
1 | 8160
2 | 8160
3 | 8160
4 | 8160
5 | 8160
.......
mydb=# SELECT *, round(100 * avail/8192 ,2) as "freespace ratio"
FROM pg_freespace('t') where avail > 5000;
blkno | avail | freespace ratio
-------+-------+-----------------
15 | 5376 | 65.00
16 | 5376 | 65.00
17 | 5376 | 65.00
18 | 5376 | 65.00
19 | 5376 | 65.00
mydb=# create extension pgstattuple;
CREATE EXTENSION
mydb=# \dx+ pgstattuple;
Objects in extension "pgstattuple"
Object description
---------------------------------------
function pg_relpages(regclass)
function pg_relpages(text)
function pgstatginindex(regclass)
function pgstathashindex(regclass)
function pgstatindex(regclass)
function pgstatindex(text)
function pgstattuple_approx(regclass)
function pgstattuple(regclass)
function pgstattuple(text)
(9 rows)
mydb=# select * from pg_relpages('t');
pg_relpages
-------------
150
(1 row)
mydb=# select * from pgstattuple('t') \gx
-[ RECORD 1 ]------+--------
table_len | 1228800
tuple_count | 8000
tuple_len | 464000
tuple_percent | 37.76
dead_tuple_count | 0
dead_tuple_len | 0
dead_tuple_percent | 0
free_space | 680268
free_percent | 55.36
2、可见性映射(VM)
2.1、概念
VM从PG8.4开始引入，每一个表都有一个可见性映射（VM）用来跟踪哪些页面只包含对所有活动事务可见的元组，它也跟踪哪些页面只包含未被冻结的元组；(有关未被冻结的信息的跟踪是在PG9.6加入的增强)。
它伴随着主关系数据被存储在一个独立的关系分支中，以该关系的文件节点号加上一个_vm后缀来命名。如表t对应的的节点id为：32900。它对应的生成的fsm以及vm就是32900_fsm和32900_vm。每个VM由一个或多个8 KB页面组成。
mydb=# select * from t order by t desc limit 5;
id | col2
-------+------------------------------
10000 | 2022-12-22 06:25:20.95621+08
9999 | 2022-12-22 06:25:20.95621+08
9998 | 2022-12-22 06:25:20.95621+08
9997 | 2022-12-22 06:25:20.95621+08
9996 | 2022-12-22 06:25:20.95621+08
(5 rows)
mydb=# vacuum t;
VACUUM
mydb=# select pg_relation_filepath('t');
pg_relation_filepath
----------------------
base/16384/32900
(1 row)
mydb=# \! ls base/16384/32900
base/16384/32900
mydb=# \! ls base/16384/32900*
base/16384/32900 base/16384/32900_fsm base/16384/32900_vm
mydb=# select * from pg_stat_file('base/16384/32900_vm');
size | access | modification | change | creation | isdir
------+------------------------+------------------------+------------------------+----------+-------
8192 | 2022-12-22 06:25:48+08 | 2022-12-22 06:25:48+08 | 2022-12-22 06:25:48+08 | | f
(1 row)
2.2、基本原理
VM的基本概念很简单。每个表都拥有各自的可见性映射，用于保存表文件中每个页面的可见性。页面的可见性确定了每个页面是否包含死元组。清理过程可以跳过没有死元组的页面。VM文件中为每个数据块设置了一个标志位，用来标记数据块中是否存在需要清理的行。
有了这个文件后，通过VACUUM命令扫描这个 文件时，如果发现VM文件中这个数据块上的位表示该数据块没有需要清理的行，则会跳过对这个数据块的扫描，从而加快VACUUM清理的速度。
上图展示的就是如何使用VM文件。假设该表包含三个页面，第0页和第2页包含死元组，而第1页不包含死元组。表的可见性映射中保存着哪些页面包含死元组的信息。在这种情况下，清理过程可以参考VM中的信息，跳过第一个页面。
2.3、PG内核一书中相关解释
2.4、相关插件：(pg_visibility)
文档参数：https://www.postgresql.org/docs/14/pgvisibility.html
mydb=# create extension pg_visibility;
CREATE EXTENSION
mydb=# \dx+ pg_visibility
Objects in extension "pg_visibility"
Object description
-----------------------------------------------
function pg_check_frozen(regclass)
function pg_check_visible(regclass)
function pg_truncate_visibility_map(regclass)
function pg_visibility_map(regclass)
function pg_visibility_map(regclass,bigint)
function pg_visibility_map_summary(regclass)
function pg_visibility(regclass)
function pg_visibility(regclass,bigint)
(8 rows)
2.4.1、实例参考
mydb=# select * from pg_visibility('t');
blkno | all_visible | all_frozen | pd_all_visible
-------+-------------+------------+----------------
0 | t | f | t
1 | t | f | t
2 | t | f | t
3 | t | f | t
4 | t | f | t
mydb=# select * from pg_visibility('t', 83);
all_visible | all_frozen | pd_all_visible
-------------+------------+----------------
t | f | t
(1 row)
mydb=# select * from pg_visibility_map('t');
blkno | all_visible | all_frozen
-------+-------------+------------
0 | t | f
1 | t | f
2 | t | f
3 | t | f
4 | t | f
5 | t | f
6 | t | f
7 | t | f
8 | t | f
mydb=# select * from pg_visibility_map_summary('t');
all_visible | all_frozen
-------------+------------
84 | 0
(1 row)
mydb=# delete from t where id > 8000;
DELETE 1000
mydb=# select * from pg_visibility('t');
.......
136 | t | f | t
139 | t | f | t
140 | t | f | t
141 | f | f | f
142 | f | f | f
143 | f | f | f
144 | f | f | f
145 | f | f | f
146 | f | f | f
147 | f | f | f
148 | f | f | f
149 | f | f | f
参考阅读：
1、postgreSQL空闲页面管理：FSM
(https://zhuanlan.zhihu.com/p/507475086)
2、PostgreSQL之FSM与VM
( https://www.cnblogs.com/mingfan/p/14771267.html)
3、PostgreSQL的并发控制
(https://www.jianshu.com/p/b08d7a7ad993)
4、PgSQL · 原理介绍 · PostgreSQL中的空闲空间管理
(http://mysql.taobao.org/monthly/2019/03/06/)
5、[Postgresql Free Space Map 文件解析](Postgresql Free Space Map 文件解析 | 学习笔记 (zhmin.github.io))
(https://zhmin.github.io/posts/postgresql-fsm-file/)
6、PG数据库内核分析: Page 65-69
原文作者：数据库杂记；如有侵权，请联系管理员删除。
