我们先看一下抽象的网络协议栈模型

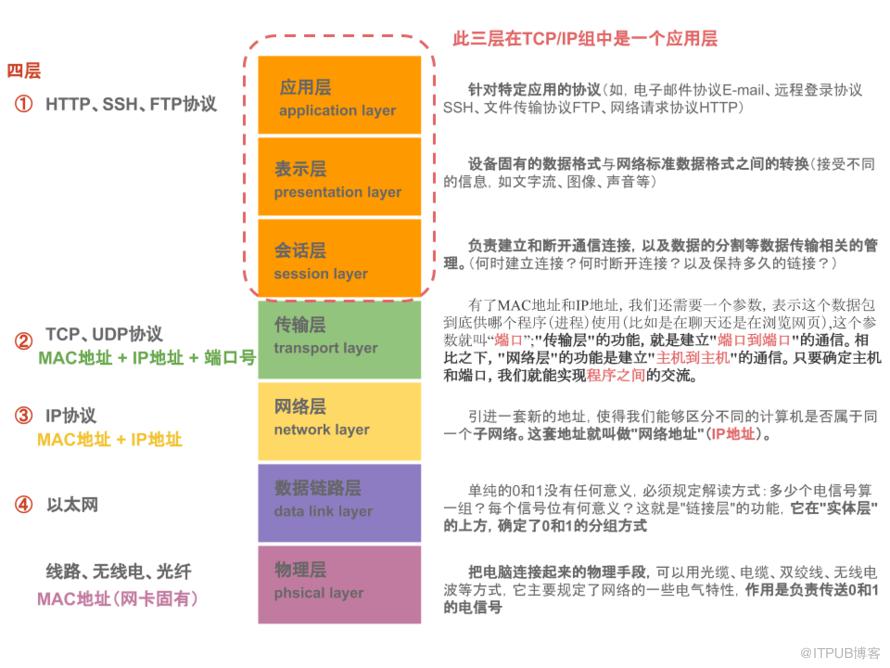

TCP/IP四层（参考）模型

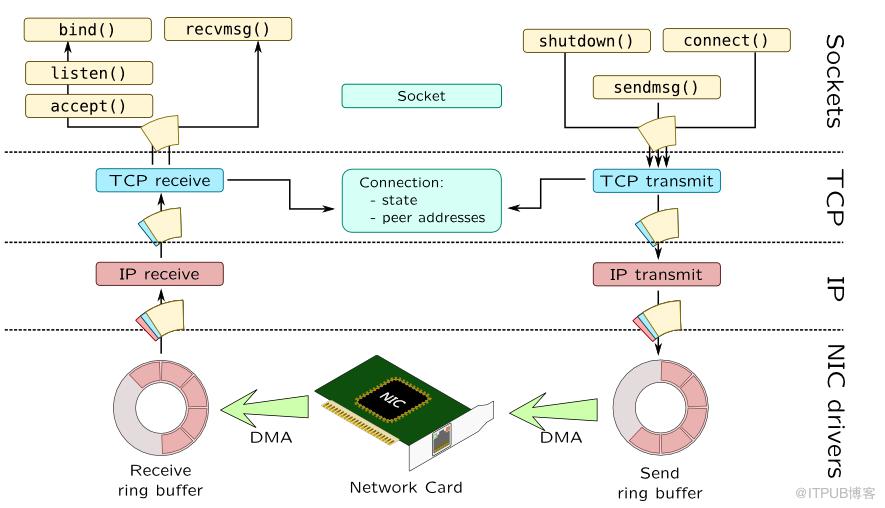

再按分层思想看Linux内核协议栈实现框架

自顶向下

Socket/ L4 TCP layer

1. socket layer

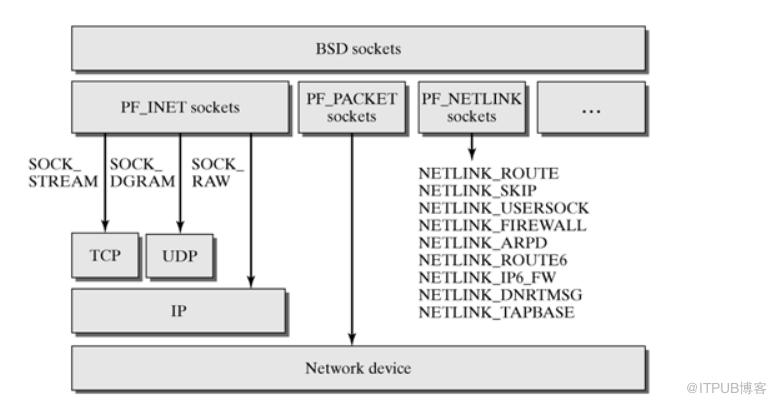

socket对象层次结构

socket框架

• socket系统调用（socket，bind，listen，accept，send，recv等）

• BSD socket API

• 协议栈sock抽象适配层

• tcp/udp/icmp/raw/packet/netlink/... socket管理

• socket选项

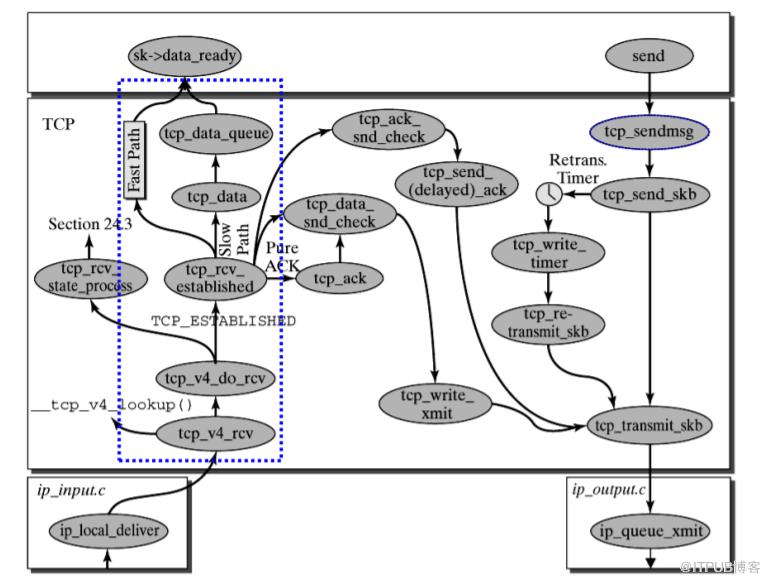

2. tcp/udp layer

• TCP报文收发

• TCP Socket连接管理

• TCP协议状态机，定时器处理

• TCP滑动窗口，拥塞控制框架

L3 IP layer

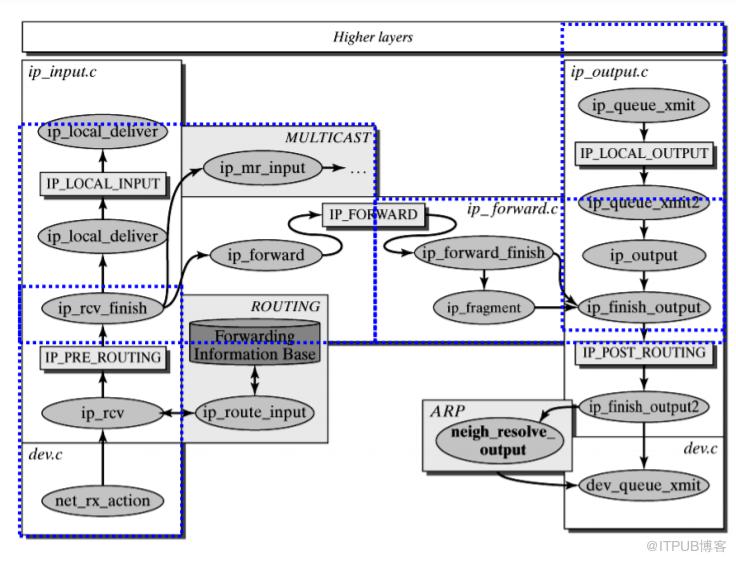

1. IP handle

• 报文分片和重组

• IP协议字段处理，IP选项，Qos，TTL，校验等处理

• 报文接收（解封装）和发送(IP协议封装，提供给上层接口）

• 组播，ICMP协议处理等

2. netlfilter框架

5个HOOK点：

PREROUTING：数据包进入路由表之前

INPUT：通过路由表后目的地为本机

FORWARD：通过路由表后，目的地不为本机

OUTPUT：由本机产生，向外发送

POSTROUTIONG：发送到网卡接口之前。

每个HOOK点都会执行一些函数，大致分为下面几个表：

NAT表: 用于实现nat功能，端口映射，地址映射等

mangle表: 用来修改报文，例如更改IP标头的TOS / DSCP / ECN位

filter表：用来过滤报文

raw表：用来提前标记报文不走一些流程（比如不需要建会话)

conntrack表：连接跟踪表，跟踪连接会话，用来实现状态防火墙，NAT功能的基础，可扩展更多功能。

核心处理流程

主要功能

• 无状态数据包过滤（IPv4和IPv6）

• 有状态的数据包过滤（IPv4和IPv6）

• 各种网络地址和端口转换，例如NAT / NAPT（IPv4和IPv6）

• 灵活可扩展的基础架构

• 第三方扩展的API

3. 路由系统

协议栈处理位置

路由子系统架构

• FIB（The Forwarding Information Base ）

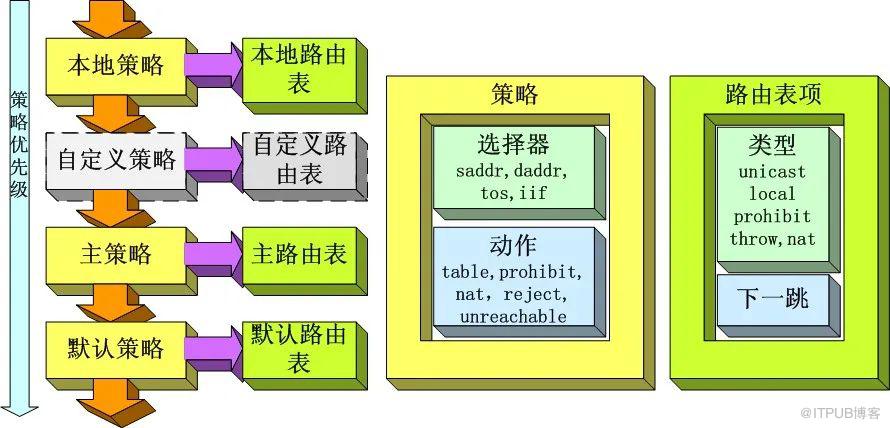

• 策略路由 Policies

• 路由匹配HASH，LC-tries等

主要功能

• 三层路由转发

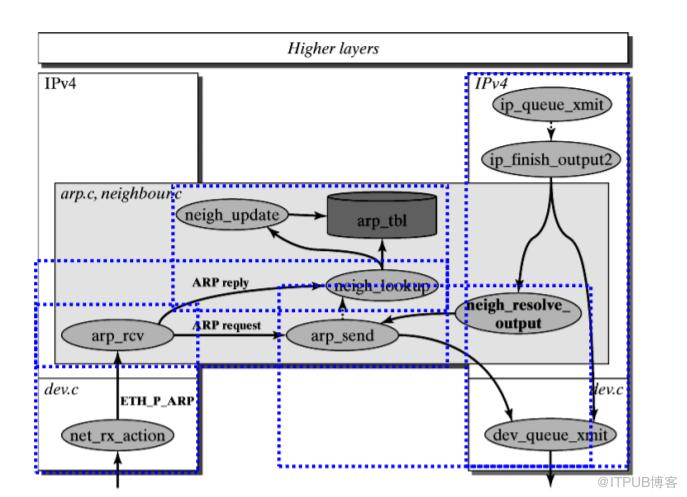

4. 邻居系统

• ARP协议(IPV4),NDP协议（IPV6)

• 邻居表新建，更新，老化机制，状态转化等

• API接口

主要功能

• 获取mac地址


L2 link layer(driver)

1. Link layer

Bridge

• FDB(mac forwarding database)管理

• port，bridge对象管理和报文接收，转发

• STP，vlan协议相关处理

主要功能

• 实现二层mac转发

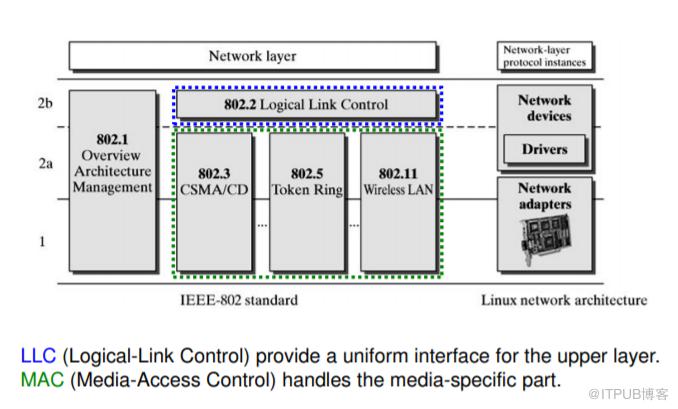

链路协议

• IEEE 802协议族（STP，VLAN，以太网，无线wifi，令牌环等）

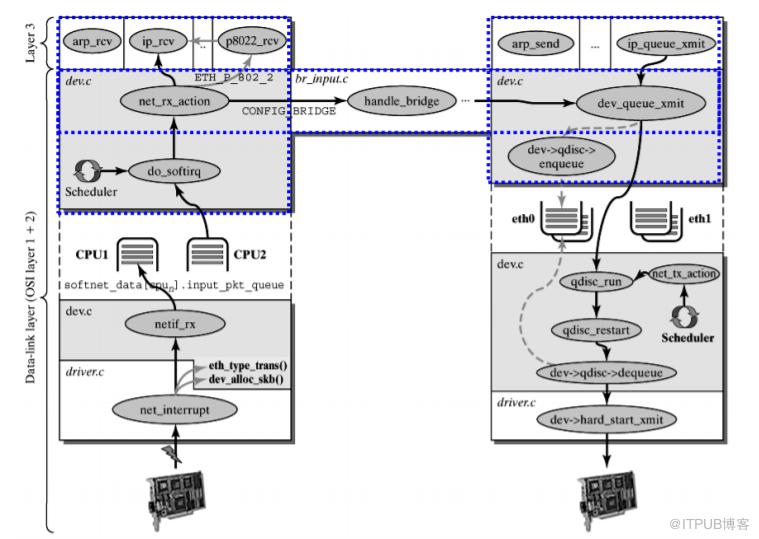

Packt Type

• Protocol handler

• Packet_type list


主要功能

• 链路层报文协议分发

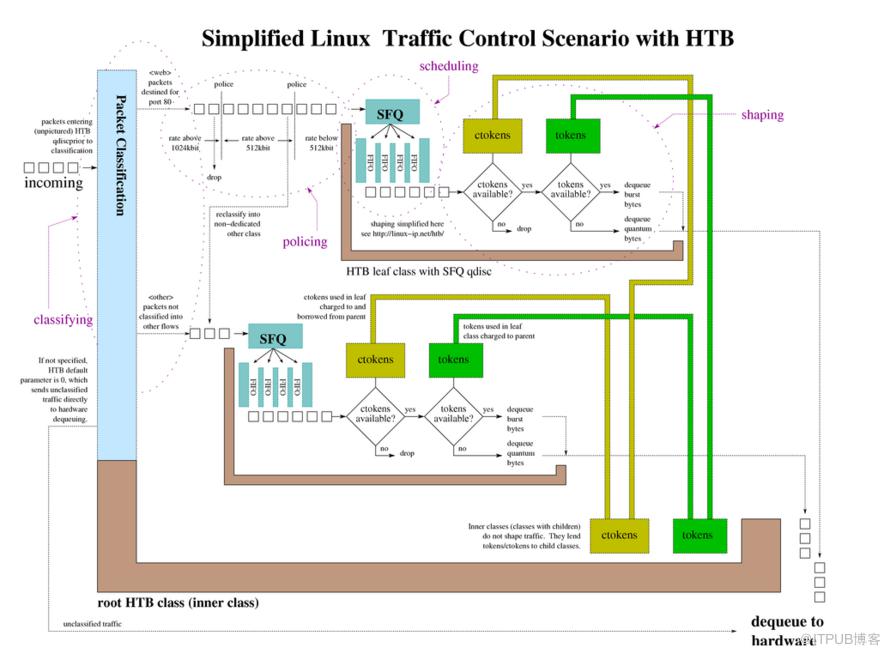

Traffic control

• qdisc ：通过队列将数据包缓存起来，用来控制网络收发的速度

• class ：用来表示控制策略

• filter ：用来将数据包划分到具体的控制策略

‍‍‍主要功能

• 提供的流量限速、整形和策略控制机制（Qos）

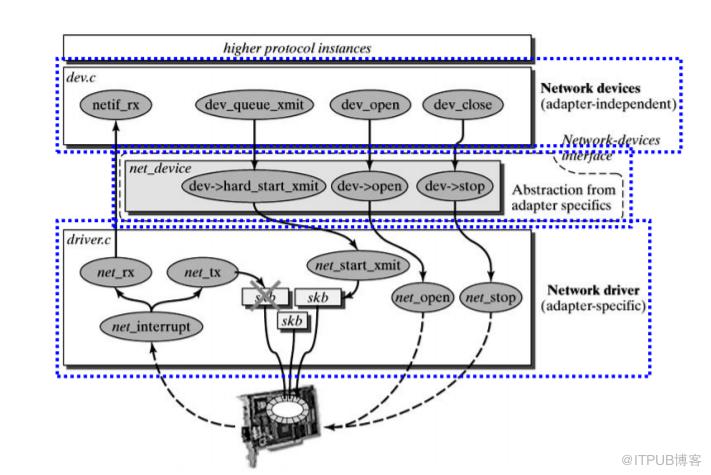

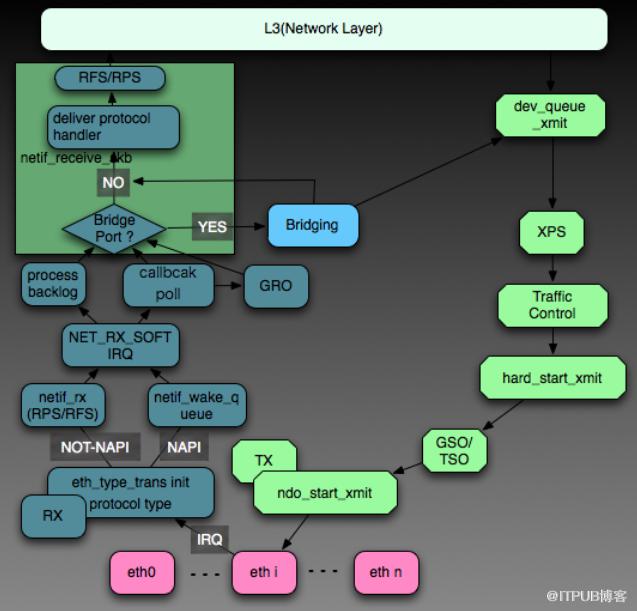

2. hardware driver layer

• 网络设备管理

• RPS,RFS,XPS,GRO,GSO,TSO等优化特性

• 网卡软中断收发，NAPI，DMA

• 支持各种网卡驱动实现

协议栈文件系统

Proc FileSystem

• /proc/net

• /proc/sys/net

    ipv4

          core

Sys FileSystem

• /sys/class/net/ethx

主要功能

• 提供协议栈相关配置查询和设置

最后

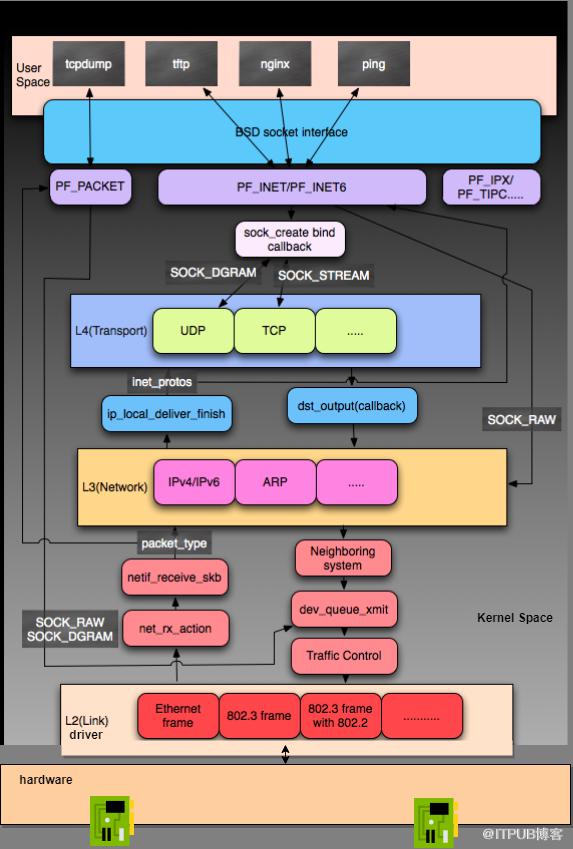

整体架构图

如果想了解更多细节，请阅读Linux内核源码或者参考下面两本经典著作：

《The Linux Networking Architecture》

《Understanding Linux Network Internals》

公众号回复"协议栈"可获取经典PDF

我们下次见！
