前言

　　从前面的Tensorflow环境搭建到目标检测模型迁移学习，已经完成了一个简答的纸牌检测器，不管是从图片还是视频都能从画面中识别出有纸牌的目标，并标识出纸牌点数。但是，我想在想让他放在浏览器上可能实际使用，那么要如何让Tensorflow模型转换成web格式的呢？接下来将从实践的角度详细介绍一下部署方法！

环境

Windows10
Anaconda3
TensorFlow.js converter

converter介绍

　　converter全名是TensorFlow.js Converter，他可以将TensorFlow GraphDef模型(通过Python API创建的，可以先理解为Python模型) 转换成Tensorflow.js可读取的模型格式(json格式), 用于在浏览器上对指定数据进行推算。

converter安装

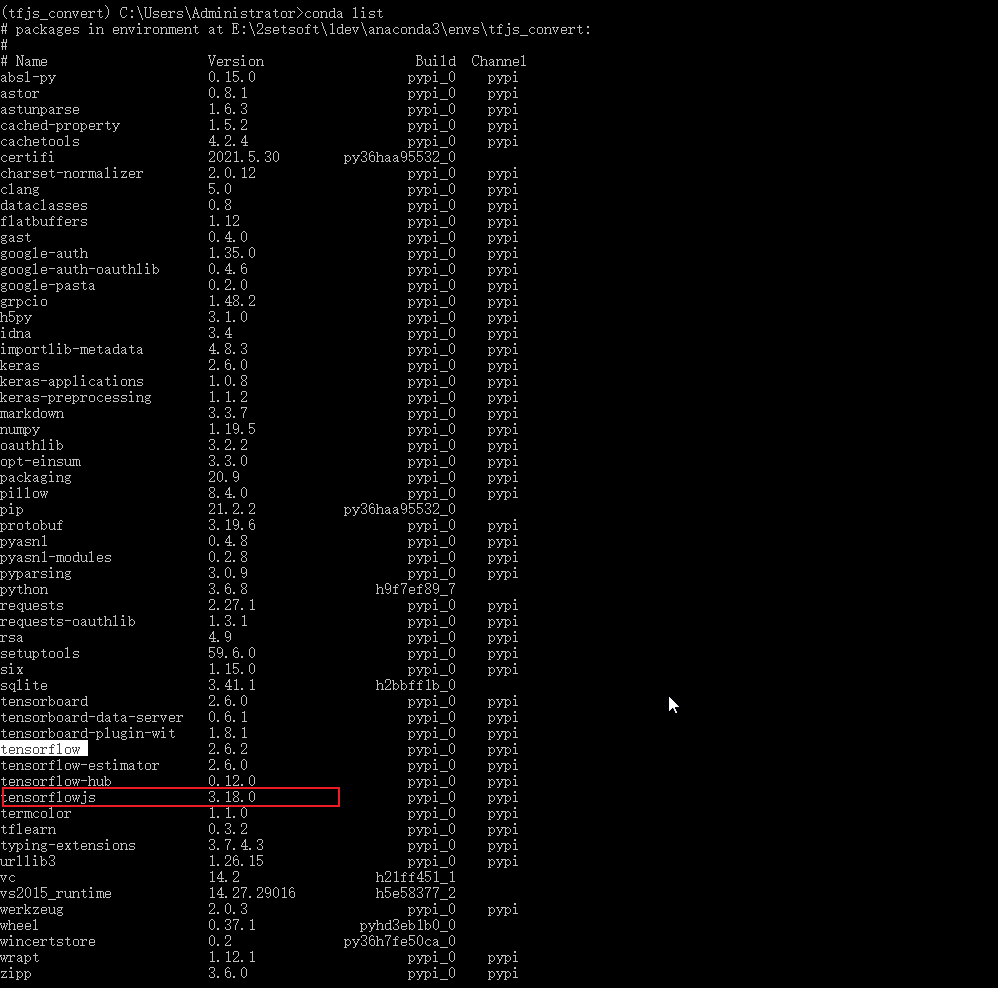

　　为了不影响前面目标检测训练环境，这里我用conda创建了一个新的Python虚拟环境，Python版本3.6.8。在安装转换器的时候，如果当前环境没有Tensorflow，默认会安装与TF相关的依赖，只需要进入指定虚拟环境，输入以下命令。

pip install tensorflowjs

converter用法

tensorflowjs_converter --input_format=tf_saved_model --output_format=tfjs_graph_model --signature_name=serving_default --saved_model_tags=serve ./saved_model ./web_model

1. 产生的文件(生成的web格式模型)

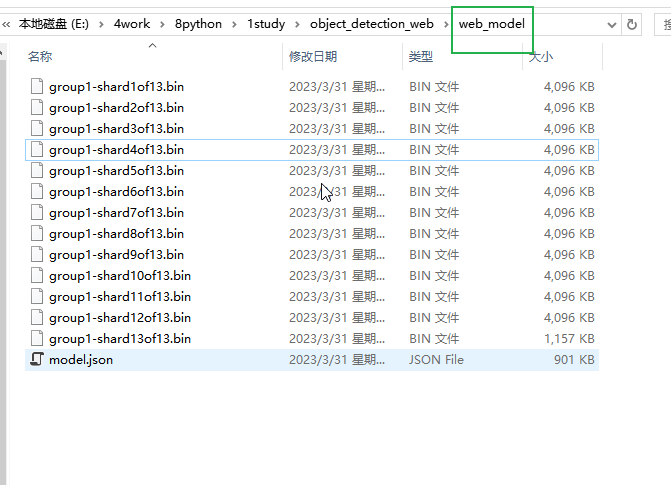

转换器命令执行后生产两种文件，分别是model.json （数据流图和权重清单）和group1-shard\*of\* （二进制权重文件）

2. 输入的必要条件(命令参数和选项[带--为选项])

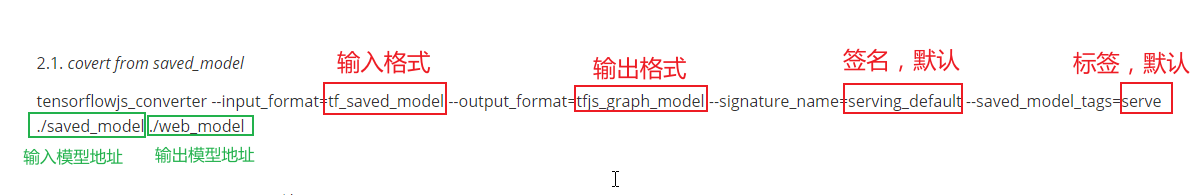

converter转换指令后面主要携带四个参数，分别是输入模型的格式，输出模型的格式，输入模型的路径，输出模型的路径，更多帮助信息可以通过以下命令查看，另附命令分解图。

tensorflowjs_converter --help

2.1. --input_format

要转换的模型的格式,SavedModel 为 tf_saved_model, frozen model 为 tf_frozen_model, session bundle 为 tf_session_bundle, TensorFlow Hub module 为 tf_hub，Keras HDF5 为 keras。

2.2. --output_format

输出模型的格式, 分别有tfjs_graph_model (tensorflow.js图模型，保存后的web模型没有了再训练能力，适合SavedModel输入格式转换)，tfjs_layers_model(tensorflow.js层模型，具有有限的Keras功能，不适合TensorFlow SavedModels转换)。

2.3. input_path

saved model, session bundle 或 frozen model的完整的路径，或TensorFlow Hub模块的路径。

2.4. output_path

输出文件的保存路径。

2.5. --saved_model_tags

只对SavedModel转换用的选项：输入需要加载的MetaGraphDef相对应的tag，多个tag请用逗号分隔。默认为 serve。

2.6. --signature_name

对TensorFlow Hub module和SavedModel转换用的选项：对应要加载的签名，默认为 default。

2.7. --output_node_names

输出节点的名字，每个名字用逗号分离。

3. 常用的两组命令行

1. covert
from
saved_model

tensorflowjs_converter --input_format=tf_saved_model --output_format=tfjs_graph_model --signature_name=serving_default --saved_model_tags=serve ./saved_model ./web_model

2. convert
from
frozen_model

tensorflowjs_converter --input_format=tf_frozen_model --output_node_names=
'num_detections,detection_boxes,detection_scores,detection_classes'
./frozen_inference_graph.pb  ./web_modelk

开始实践

1. 找到通过export_inference_graph.py导出的模型

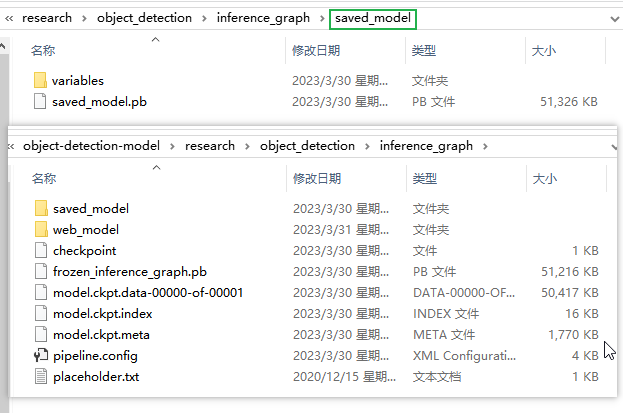

导出的模型在项目的inference_graph文件夹(models\research\object_detection)里，frozen_inference_graph.pb是 tf_frozen_model输入格式需要的，而saved_model文件夹就是tf_saved_model格式。在当前目录下新建web_model目录，用于存储转换后的web格式的模型。

2. 开始转换

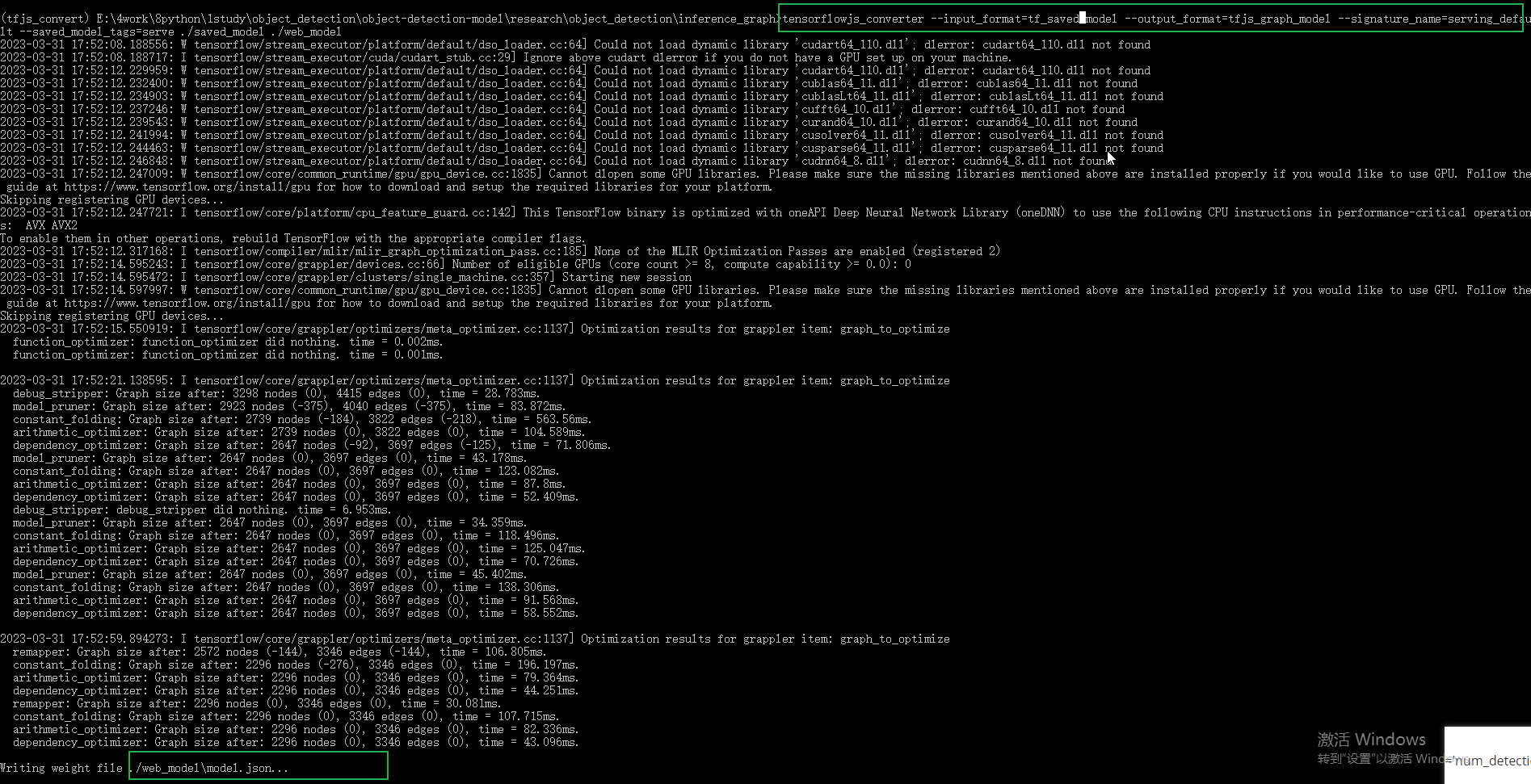

在当前虚拟环境下，进入到inference_graph目录下，输入以下命令，之后就会在web_model生成一个json文件和多个权重文件。

tensorflowjs_converter --input_format=tf_saved_model --output_format=tfjs_graph_model --signature_name=serving_default --saved_model_tags=serve ./saved_model ./web_model

3. 浏览器端部署

3.1. 创建一个前端项目，将web_model放入其中。

3.2.编写代码

<!doctype html>

<head>

<link rel=
"stylesheet"
href=
"tfjs-examples.css"
/>

<style>

canvas {outline: orange 2px solid; margin: 10px 0;}

</style>

</head>

<body>

<div
class
=
"tfjs-example-container centered-container"
>

<section
class
=
'title-area'
>

<h1>赌圣2023</h1>

</section>

<p
class
=
'section-head'
>模型描述</p>

<p>我看你怎么出老千!</p>

<p
class
=
'section-head'
>模型状态</p>

<div id=
"status"
>加载模型中...</div>

<div>

<p
class
=
'section-head'
>效果展示</p>

<p></button><input type=
"file"
accept=
"image/*"
id=
"test"
/></p>

<canvas id=
"data-canvas"
width=
"300"
height=
"1100"
></canvas>

</div>

</div>

</body>

<script src=
"https://cdn.jsdelivr.net/npm/@tensorflow/tfjs@2.0.0/dist/tf.min.js"
></script>

<script>

const
canvas = document.getElementById(
'data-canvas'
);

const
status = document.getElementById(
'status'
);

const
testModel = document.getElementById(
'test'
);

const
BOUNDING_BOX_LINE_WIDTH = 3;

const
BOUNDING_BOX_STYLE1 =
'rgb(0,0,255)'
;

const
BOUNDING_BOX_STYLE2 =
'rgb(0,255,0)'
;

async function init() {

const
LOCAL_MODEL_PATH =
'./web_model/model.json'
;

// 将本地模型保存到浏览器

// tf.sequential().save

// 加载本地模型

let
model;

try
{

model = await tf.loadGraphModel(LOCAL_MODEL_PATH);

testModel.disabled =
false
;

status.textContent =
'成功加载本地模型！请亮出你的牌吧'
;

runAndVisualizeInference(
'./cam_image39.jpg'
, model)

}
catch
(err) {

console.log(
'加载本地模型错误：'
, err);

status.textContent =
'加载本地模型失败'
;

}

testModel.addEventListener(
'change'
, (e) => {

runAndVisualizeInference(e, model)

});

}

async function runAndVisualizeInference(e, model) {

if
(
typeof
e ===
'string'
) {

await
new
Promise((resolve, reject) => {

// 图片显示在canvas中

var
img =
new
Image;

img.src = e;

img.() {
// 必须onload之后再画

let
w = 500;

let
h = img.height/img.width*500;

canvas.width = w;

canvas.height = h;

var
ctx = canvas.getContext(
'2d'
);

ctx.drawImage(img,0,0,w,h);

resolve();

}

})

}
else
{

// 上传图片并显示在canvas中

var
file = e.target.files[0];

if
(!/image\/\w+/.test(file.type)) {

alert(
"请确保文件为图像类型"
);

return
false
;

}

var
reader =
new
FileReader();

reader.readAsDataURL(file);
// 转化成base64数据类型

await
new
Promise((resolve, reject) => {

reader.(e) {

// 图片显示在canvas中

var
img =
new
Image;

img.src =
this
.result;

img.() {
// 必须onload之后再画

let
w = 500;

let
h = img.height/img.width*500;

canvas.width = w;

canvas.height = h;

var
ctx = canvas.getContext(
'2d'
);

ctx.drawImage(img,0,0,w,h);

resolve();

}

}

})

}

// 模型输入处理

let
image = tf.browser.fromPixels(canvas);

const
t4d = image.expandDims(0);

const
outputDim = [

'num_detections'
,
'detection_boxes'
,
'detection_scores'
,

'detection_classes'

];

const
labelMap = {

1:
'九点'
,

2:
'十点'
,

3:
'Jack'
,

4:
'Queen'
,

5:
'King'
,

6:
'Ace'

}

let
modelOut = {}, boxes = [], w = canvas.width, h = canvas.height;

console.log(model)

for
(
const
dim of outputDim) {

let
tensor = await model.executeAsync({

'image_tensor'
: t4d

}, `${dim}:0`);

modelOut[dim] = await tensor.data();

}

console.log(modelOut)

for
(
let
i=0; i<modelOut[
'detection_scores'
].length; i++) {

const
score = modelOut[
'detection_scores'
][i];

if
(score < 0.5)
break
;
// 置信度过滤

boxes.push({

ymin: modelOut[
'detection_boxes'
][i*4]*h,

xmin: modelOut[
'detection_boxes'
][i*4+1]*w,

ymax: modelOut[
'detection_boxes'
][i*4+2]*h,

xmax: modelOut[
'detection_boxes'
][i*4+3]*w,

label: labelMap[modelOut[
'detection_classes'
][i]],

})

}

console.log(boxes)

// 可视化检测框

drawBoundingBoxes(canvas, boxes);

// 张量运行内存清除

tf.dispose([image, modelOut]);

}

function drawBoundingBoxes(canvas, predictBoundingBoxArr) {

for
(
const
box of predictBoundingBoxArr) {

let
left = box.xmin;

let
right = box.xmax;

let
top = box.ymin;

let
bottom = box.ymax;

const
ctx = canvas.getContext(
'2d'
);

ctx.beginPath();

ctx.strokeStyle = box.label===
'ZERO_DEV'
?BOUNDING_BOX_STYLE1:BOUNDING_BOX_STYLE2;

ctx.lineWidth = BOUNDING_BOX_LINE_WIDTH;

ctx.moveTo(left, top);

ctx.lineTo(right, top);

ctx.lineTo(right, bottom);

ctx.lineTo(left, bottom);

ctx.lineTo(left, top);

ctx.stroke();

ctx.font =
'24px Arial bold'
;

ctx.fillStyle = box.label===
'zfc'
?BOUNDING_BOX_STYLE2:BOUNDING_BOX_STYLE1;

ctx.fillText(box.label, left+8, top+8);

}

}

init();

</script>

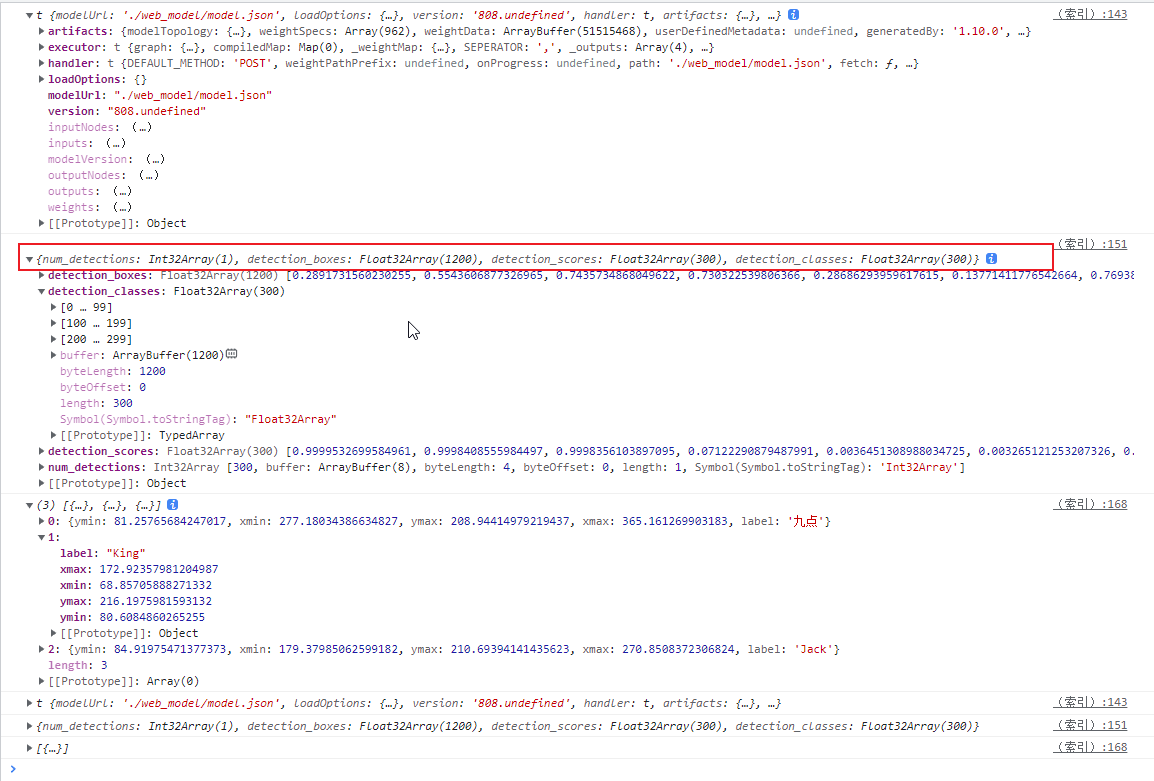

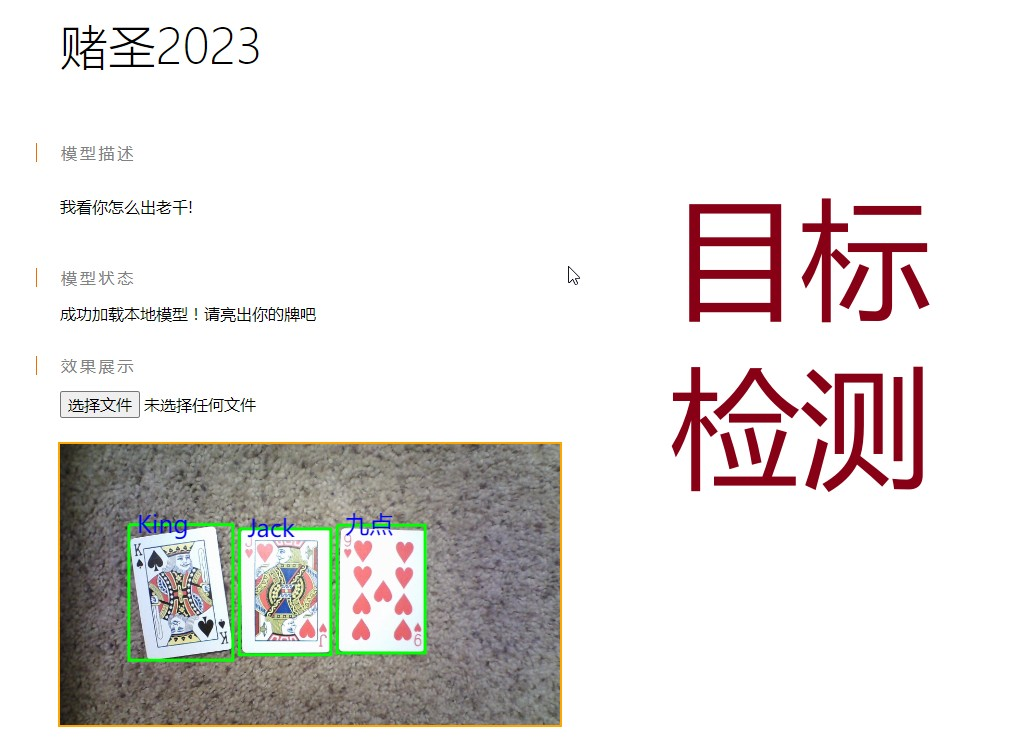

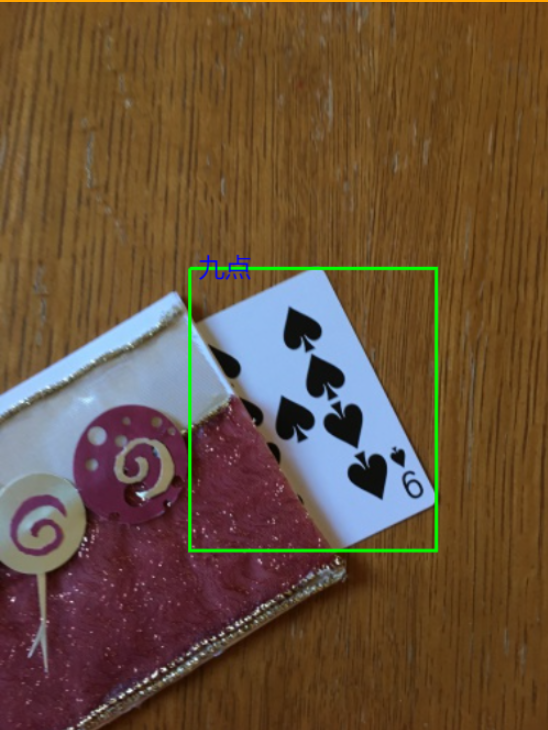

3.3. 运行结果
