1.1  四层单体架构风格



经典的四层单体分层架构如下图所示，应用在逻辑上划分为展现层、业务层、持久层及数据存储层，每层的职责如下：

• 展现层：负责给最终用户展现信息，并接受用户的输入触发系统的业务逻辑。用户可以是使用系统的人，也可以是其他软件系统。

• 业务层：关注系统业务逻辑的实现

• 持久层：负责数据的存取

• 数据存储层：底层的数据存储设施

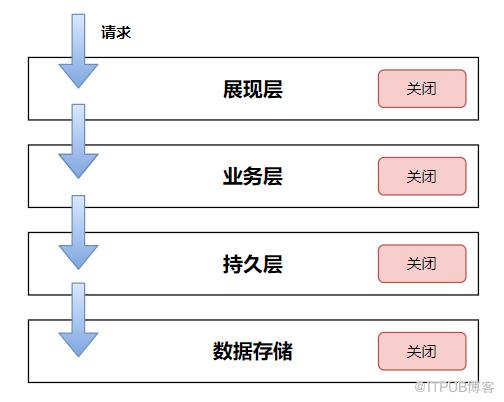

图1.经典的四层单体分层架构示意

这种分层单体架构可能是大多数开发人员最早接触、最为熟悉的应用架构风格，其特点是：

• 层间的依赖关系由上到下逐层向下直接依赖，每层都是关闭状态，请求的数据流向从上到下，必须严格通过每个分层进行流转，而不能进行穿透调用。

• 关注点隔离：通过分层将系统的关注点进行垂直分配，每层只关注自身层边界内的职责，层间职责相互独立不存在交叉。比如业务层负责处理系统的核心业务逻辑，而持久层则关注于对数据的存取。

除了关注点隔离这一维度，分层也在 “变化” 的维度进行隔离。每层的变化速率不同，由下级上逐层增加，展现层的变化速率最快，数据存储层变化速率最低。通过严格层依赖关系约束，尽量降低低层变化对上层的影响。这个特点的上下文是分层之间依赖于抽象，而非依赖于具体。当实现发生变化而接口契约不变时，变更范围框定在当前层。但，如果是接口契约的变更，则可能会直接影响到上游的依赖层。

这种分层架构风格具有明显的优势：

• 分层模型比较简单，理解和实现成本低

• 开放人员接受度和熟悉程度高，认知和学习成本低

1.2  五层单体架构风格



四层架构面临的问题是:

• 层间数据效率问题: 由于层间调用关系的依赖约束，层间的数据流转需要付出额外成本

• 业务层服务能力的复用性：业务层中处于对等地位的组件或模块之间存在共享服务的诉求

从复用性的角度考虑，如下所示的五层架构中，通过引入中间层解决复用问题。将共享服务从业务层沉淀到通用服务层，以提高复用性。其特点是：

• 引入通用服务层提供通用服务，提高复用性

• 通用服务层是开放层，允许调用链路穿透，业务层可以按需直接访问更下层的持久层

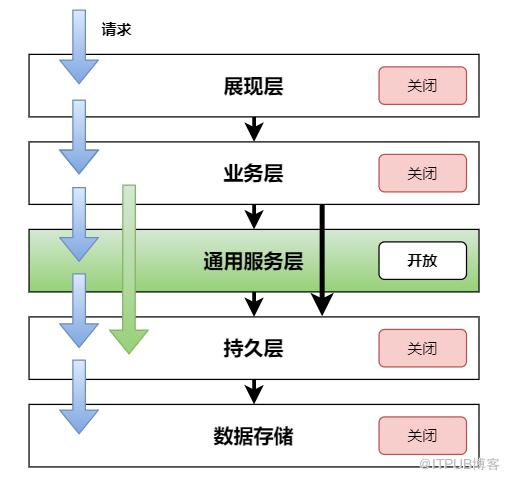

图2.五层架构示意

相比于四层架构，五层分层架构的主要优势是：通过中间层的引入一定程度解决系统的复用性问题。但从反向角度看，也正是由于中间层的引入，产生了如下问题：

• 引入中间层降低了数据传输效率，提高了开发实现成本

• 有造成系统混乱度提升的风险：由于通用服务层的开放性导致业务层可以穿透调用。但这种是否需要进行穿透的场景无法形成统一的判定原则，往往依赖于实现人员的个人经验进行权衡，同一个业务场景由不同的开发人员实现可能会有不同的判定结果（在四层架构中如果放开层间调用约束也会存在该问题）。随着业务需求迭代，系统的依赖关系一定会日趋增加，最终形成复杂的调用关系，也导致系统复杂性上升，增加团队成员的认知成本。

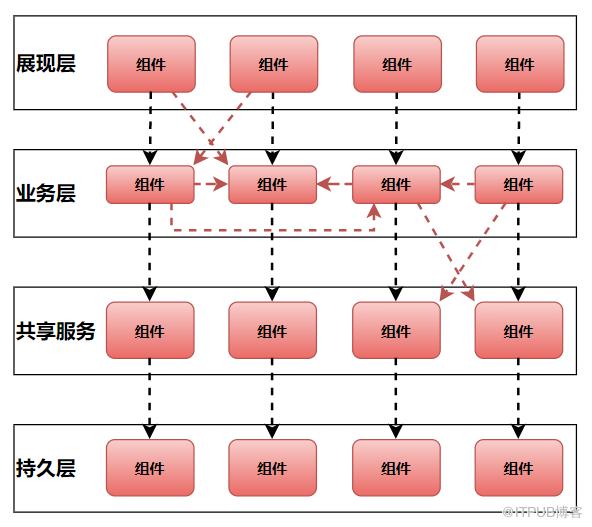

图3.引入中间层产生问题

• 分层对系统复杂度和效率的影响

• 变化真的能完全隔离吗？

• 问题域与解决方案的隔离

图4.

• 其一：如何判定是否要跨层调用很难形成统一的严格判定标准，只能进行粗粒度划分。因此，在实现过程中会有不同的判定结果，系统的调用关系会随着代码规模增长而日趋复杂。当然，团队可以加强代码评审的粒度，每次评审基于是否穿透调用进行讨论、判断并达成一致。但实际经验是，由于人为因素，靠严格的代码评审并不能保证决策的一致性。

• 其二：如果允许跨层调用，则意味着 “模型” 的穿透，低层的模型会直接暴露在更上层，这与我们追求的组件内聚性和模型的封装性存在冲突

注：层间的依赖约束是一种架构决策，可以考虑通过自动化单元测试机制进行保证，具体可参考：

《基于ArchUnit守护系统架构》

• 你真的会替换数据库吗？你真的会替换ORM框架吗？有可能，但概率非常低，大部分系统并不会发生这种场景。

• 发生替换就真的能隔离吗？如果你的层间不是依赖于抽象，而是依赖于具体，那么隔离也无从谈起。

• 即使层间依赖于抽象，变化就真的隔离了吗？实现发生变化的直接结果就是依赖方需要引用新的实现，这种变化也同样会影响到上层。只不过是这种变化可能交由IOC容器了

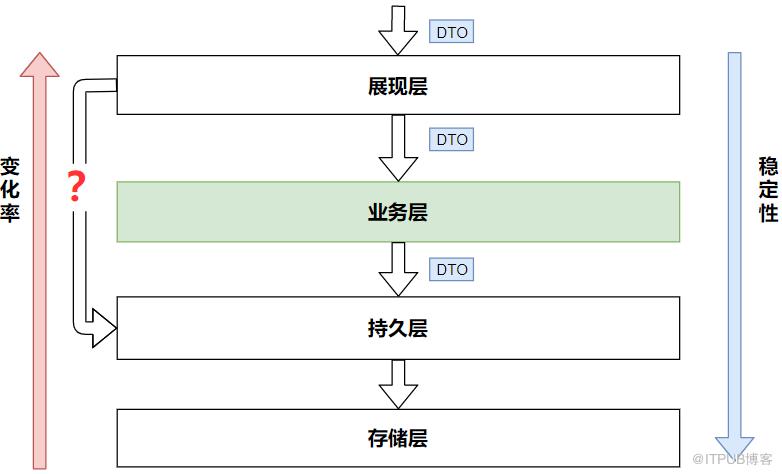

• 如果是展现层需要增加一个新的字段，而当前数据库模型中没有？

• 如果是数据库中需要增加一个新的字段，而展现层和业务逻辑层不关心？

• 如果是......

分层可以控制变化在系统内的传播，由于变化场景的多样化，分层不能完全的隔离变化。

图5.

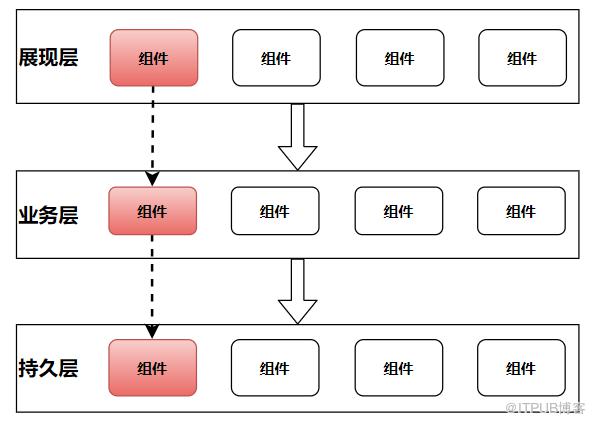

• OrderConroller：Spring技术栈下的系统访问的Rest接口

• OrderService/OrderServiceImpl：订单的核心业务逻辑实现服务，实现诸如下单、取消订单等逻辑

• OrderDAO/OrdeDAOImpl：订单数据的存取

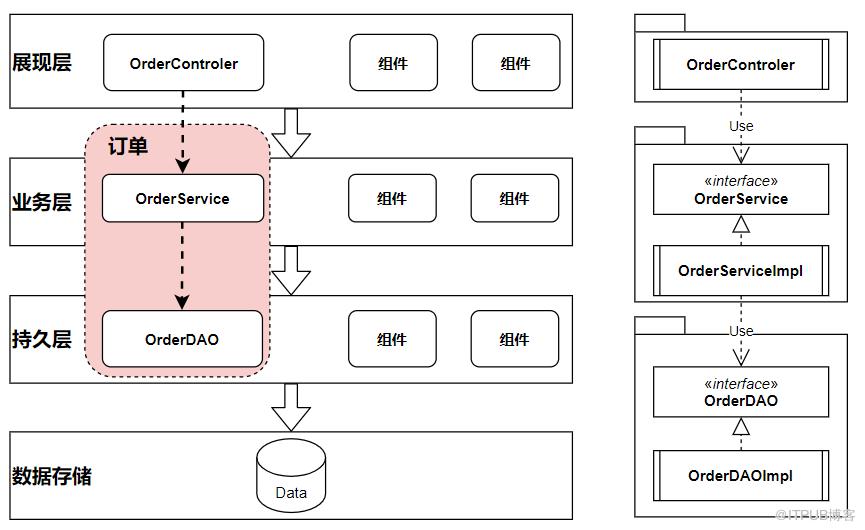

图6.在经典的分层单体架构风格中，典型的实现示意

• 首先，在工程顶层最先看到的是技术视角的Module(Maven Module)：web、service 、dao

• 然后，需要在各层导航才能一窥其全貌

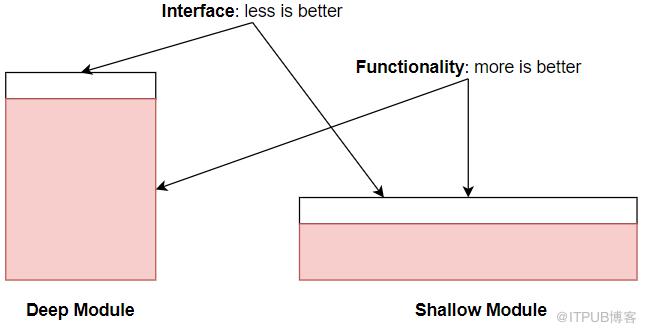

实现要反应抽象，组件化思维本质上一种模块化思维，通过内聚性和封装性，将问题空间进行拆分成子空间，分而治之。对外通过接口提供组件能力，屏蔽内部的复杂性。接口契约的大小粒度需要权衡，粒度越小，能力提供越约聚焦，理解和接入成本越低，但通用性越差。接口契约粒度越大，则通用性越强，但理解和接入复杂性越高。

图7.

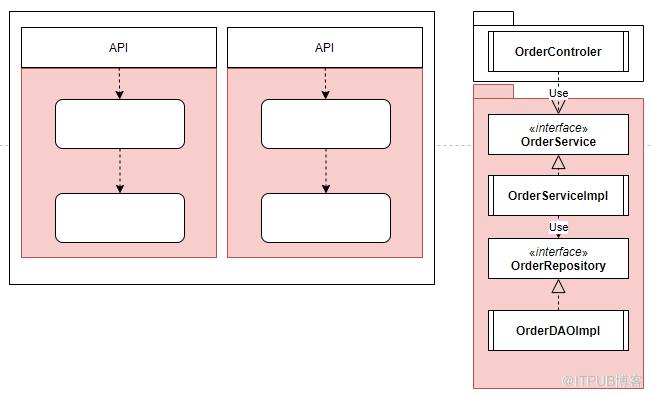

将组件化思维应用于单体分层架构，引申出模块化单体架构风格。应用架构按照问题域进行模块化组织，而非基于技术关注点进行拆分。组件内部遵循内聚性原则，其内包含了实现组件能力所需要的各个元素及交互关系。组件之间通过统一的、合适粒度的接口契约进行交互，不直接依赖于组件的内部能力或模型。同时，组织良好的模块化单体应用架构也是进行微服务拆分的重要保证。如果你无法在单体架构中进行优雅的模块化组织，又何谈合理的微服务拆分呢？

图8.

单体分层架构风格是分层思想在单体架构中的应用，其关注于技术视角的职责分层。同时，基于不同层变化速率的不同，在一定程度上控制变化在系统内的传播，有助于提升系统的稳定性。但这种技术视角而非业务视角的关注点隔离，导致了问题域与工程实现之间的Gap，这种割裂会导致系统认知复杂度的提升。将组件化思维应用于单体分层架构，模块化单体技术视角的分层拉回至业务域视角的模块化，一定程度上降低业务与工程实现间的隔离。良好的模块化是单体走向微服务的重要基石，如果模块化设计较差的系统，不仅会增加微服务拆分的成本，更为重要的是，会增加形成分布式单体的概率和风险。
