源头

上上周有一个读者问我，数据库架构设计到底是啥？

结合职业生涯中做过DBA，并且这几年也在持续关注数据库，果断安排！

无奈前一阵持续高烧6、7天，感觉大脑处于空转状态

这周好转以后，开始搞起！

数据库设计要设计啥？

1. 只要涉及到业务肯定都会需要

• 依据业务模式，设计库结构、表结构
• 依据访问模式，设计索引结构

这里值得一提的是，关于库表设计有些公司会交给DBA来负责，并优化读写

其实这一部分更需要业务工程师和业务架构师来进行

因为无论是库、表还是索引结构都和业务的架构设计息息相关

2. 那除了库表、索引结构还需要设计什么？

一般理解下设计了库表、索引就不影响业务开发了，真的是这样吗？

随着数据上涨，在高可用容灾、读写性能、一致性、扩展性等多个方面都会面临着瓶颈

这更应该是数据库设计中尤为关注的

• 高可用

现在的业务架构中，基本都会做集群，这时候业务层解决了单点异常的问题

但此时数据库挂了影响会进一步放大，尤其产生堆积以后，恢复时间会拉长

• 读性能

数据库和大数据架构的访问模式类似，都是读多写少

读请求一般对应着业务的搜索，爬虫，浏览、列表，详情

写请求一般对应加减、核销库存，付款，下单

根据绝大部分互联网业务的经验，数据库往往最先成为系统的瓶颈

而在数据库的读和写上，往往读会率先成为瓶颈点

如果为了增加数据库的读性能

无论是加从库，加缓存还是其他方式，在业务的架构设计时，需要考虑这点

• 一致性

刚才提到了，加从库增加数据库读请求的上限

但是增加了从库后，可能会导致延迟增加，造成主从数据的不一致

加缓存也是一样，在正常读库之前增加了缓存层

但会导致缓存和数据库数据不一致

因此做数据库冗余、做缓存高可用，数据不一致如何解决也是数据库架构设计重要课题

• 扩展性

当我们在使用数据库时，随着业务体量增加，经常会面临如下几个问题：

• 数据量大如何扩展？
• 写性能扩展？
• 读性能扩展？

典型的数据库架构

1. 单用户单实例

单用户单实例其实没啥专门讲的，业务前期所有表都在一个库里

不过多表join的场景会出现拆库拆不动，因为都在一个db实例上

如果要拆库改动的话涉及到业务改造

假设单库若干张表，实际上只要加了uuid属性

并且设计好索引，性能也基本满足小业务需求

业务的订单表和库存表如果不在一个库中，就一定会涉及到分布式事务

这时才是一个大坑，如果你不了解分布式事务，可以看看之前写的文章《啥？分布式啥？啥事务？》

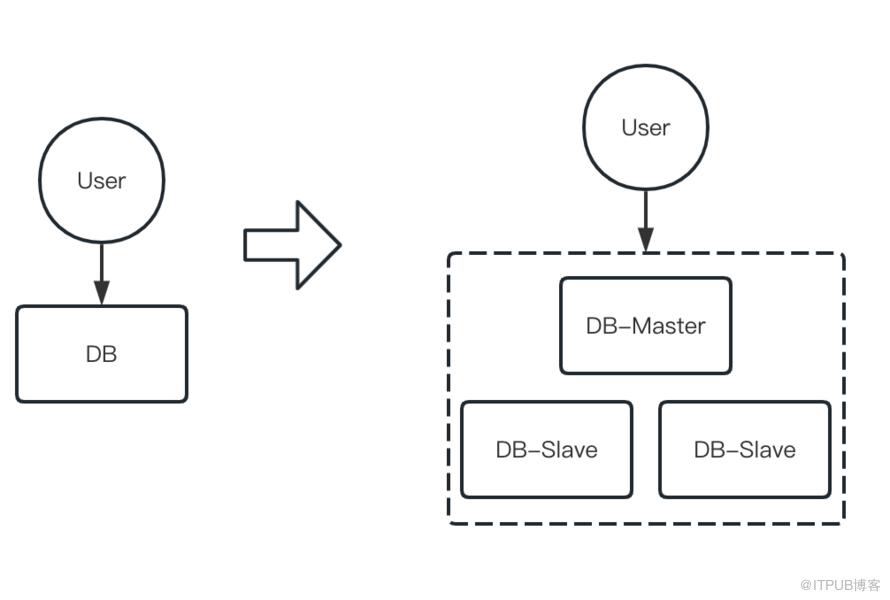

2. 分组(group) + 复制(replication)

• 2.1 分组解决什么问题？

  原本的读由单实例扩展到3实例，读性能增加

  读上可容忍2个实例挂掉，进一步扩展读高可用

  写单点扩展到写高可用，但这里实际上仍旧只有Master1个实例提供写

  此时如果Master实例挂掉，Slave实例会提升成主来提供写

  在切换过程中，写上有秒级别的不可用

• 写高可用有一定扩展
• 扩展读高可用
• 扩展读性能

• 2.2 分组带来什么问题？

  由于使用Master-Slave架构，通过binlog方式进行主从同步

  主从之间会有一定延迟，数据敏感度高的业务依旧只能读Master节点

• 主从延迟问题

• 2.3 分组没有解决什么问题？-

  由于只有Master实例提供写能力，实际依旧是单点，只不过可以尽快可以把Slave提成Master

  尽管此时有多个实例，但仍旧是单数据存储

  分组+复制使用资源来换取读性能和高可用的扩展

  实际上这种架构也是算是分布式系统，关于分布式系统CAP沙盘推演，可以看看之前写的《拜托！这才是分布式系统CAP的正确打开方式！》

• 没有解决数据存储的问题
• 写高可用不彻底

3. 分片(sharding)+ 路由(router)

• 3.1 分片解决了什么问题？

  原有是单数据存储，依托分片架构，可以进行数据存储的水平扩展

  由于从单实例过渡到了多实例，每个实例都能提供读能力

  原有架构只有1个实例可提供写，分片后多实例都可以提供写能力

• 写性能扩展
• 读性能扩展
• 扩展数据存储

• 3.2 分片带来了什么问题？

  写从单实例扩展到了多实例，原有的SQL会产生兼容性问题

  跨库Join查询，原本直接写SQL就能实现的逻辑，现在会产生变化

  比如求个数据的Min，这时只拿一个库的数据，结果显然是不准确的

  解法1: DB层保持不变，业务层改造进行多实例数据聚合的读取；

  但涉及到业务逻辑改变，有比较高的改造成本，需要和业务进行拉手

  解法2: 业务层保持不变，在中间件层进行join逻辑重写，

  解析业务SQL的join逻辑，转译到多实例场景

  使用分片路由的架构，因为增加了路由策略层，复杂度会增加很多

  不同的路由规则会导致新的问题产生，常见的路由分片策略如下：

  <1> 哈希(Hash)路由

  一致性哈希、哈希取模或哈希桶，是目前最主流和常见的方案

  哈希路由解决了数据实例之间负载不均衡的问题

  但实例扩展的过程，会导致数据迁移，进而对读写性能产生一定影响

  一致性Hash相关的内容，可以看看之前写的《求锤得锤，你要的一致性hash来了(上）[附代码]》和 《求锤得锤，你要的一致性hash来了(下）[附代码]》

  Hash取模相关的内容，可以看看之前写的《3行代码实现Hash路由分片(附代码)》

  Hash桶相关内容，可以看看之前写的《原来这个“桶”也能路由分片》

  ---

  <2> 范围(Range)路由

  除了哈希路由外，比较常见策略的还有范围路由

  他解决了Hash路由的模型限制，支持了范围查询

  扩展起来比较方便，不需要大幅度迁移数据

  典型的范围分片一般会使用LSM树，以此来提升批量写效率

  但范围分片经常会受业务的逻辑影响导致读写负载不均衡

  也就是我们经常说的热点情况

  比如APP注册新用户活跃度高，读写请求会远高于活跃度低的老用户

  再比如微博文章库，vip账号的数据存储往往会是普通账号的N倍

  范围分片相关的内容，可以看看之前写的《震惊！全网唯一 直击范围分片本质[适用HBase、Tidb等]》

• 带来路由规则的问题
• 牺牲掉sql的特性

• 3.3 分片没有解决什么问题？

  分片的架构写实例拆分后，依旧存在写单点的问题

  每个实例中都是独立的数据表，如果一个实例挂掉

  即使中间件层做路由切换，历史数据也无法读取

  并且还会造成新、老数据的不一致。

• 没有解决高可用问题

4. 分片(Sharding)+分组(Group)

4.1 分组+分片解决什么问题？

• 写扩展性问题
• 读扩展性问题
• 数据扩展问题
• 读+写高可用问题

分组+分片的架构，目前在一些公司也有应用

解决了读写扩展性、高可用和数据扩展问题

优势相关的细节在上面章节都有，这里就不细说了

4.2 分组+分片带来什么问题？

整套架构很美好，关键的数据库架构问题基本都有解了

但这套架构成熟度比较高，意味着复杂度也很高

需要业务、中间件、数据库层面的同步拉手和对齐

由于涉及到改造，在演变过程中对业务冲击是很大的

因此改造带来的收益和风险需要仔细评估，切记拍脑袋

5. 垂直拆分

垂直拆分是一种和业务紧密相连的数据库架构

原来的业务表User存储在单库下

垂直拆分后User表分裂成User.Base + User.Extend表

分别存储在两个库下

• 5.1 垂直拆分解决了什么问题？

• 解决性能问题

1. 访问频繁和短的数据放到基础表，不频繁的放到扩展表上
2. MySQL buffer能够缓存更多频繁的使用的数据，非列式数据都可以缓存在内存中，比如布尔型的字段，年龄、性别、状态等1-8字节的字段，让数据更多落到buffer里，提升访问效率，反之比如自我介绍类的，char/varchar类型，一般都几十、上百字节，这类则如果放在自我buffer里，则缓存的内容会大大减少，这类不频繁使用的读写磁盘更合适

• 和业务需要紧密配合
• SQL拆分问题

怎样选择合适的数据库架构

上面我们聊了很多数据库架构

那么如何选型其实是一个非常重要的问题

在我看来做数据库架构设计2个关键点：

1. 知道业务想要什么？切忌自嗨

对于底层基础服务来说，如何解决业务最痛的问题是尤为重要的

做Inf实际很苦，毕竟不直接产生经济价值

只能通过帮助业务实现商业成功来体现我们的价值

因此如果业务想要性能，给业务整个高可用方案显然是不恰当的

“卖”给业务一个他想吃的苹果，和业务同频共振，这样才能前进

2. 知道自己有什么？切忌短视

脱离经济基础，而大谈上层建筑是非常可怕的

知道业务想要什么之后，我们一定还要知道自己处于一个什么阶段

对数据库现状要有清晰的认知，还涉及到资源投入、短中长规划等等

比如目前业务很稳定，并没有很多需求，只是日常的一些支持

但业务的变化通常非常迅猛，如果不想数据库成为业务的瓶颈

我们还是得做点什么，比如预研新技术、新架构等等

这时需要做Inf长期的规划，用规划倒逼出里程碑和路径
