虽然高频功率放大器的使用场景和应用范围都十分广泛，但是很多人对于功率放大器的原理和电路图都不清楚，下面为大家详细地介绍高频功率放大器电路图原理图解大全的内容。

　　1、高频功率放大器原理电路分析：

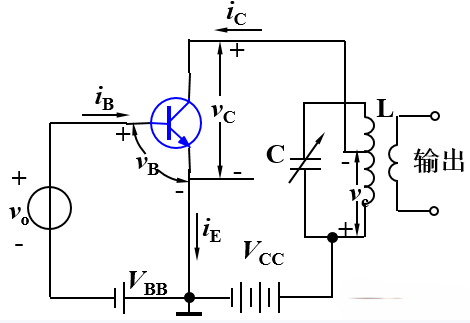

　　图：高频功率放大器原理电路图

　　通常情况下LC的谐振回路一般是放大器的并联谐振网路，谐振网络的谐振频率是信号的中心频率，作用是滤波和匹配。VBB是VBB是基极电路的直流偏压电流放大器https://www.bonadtest.com/images/product.html，它的数值应该小于放大管导通电压Uon，一般VBB小于0，能够保证三极管在丙类工作状态。VCC是集电极电路的直流电源电压，能够对放大管合理静态偏置，提供直流能量。

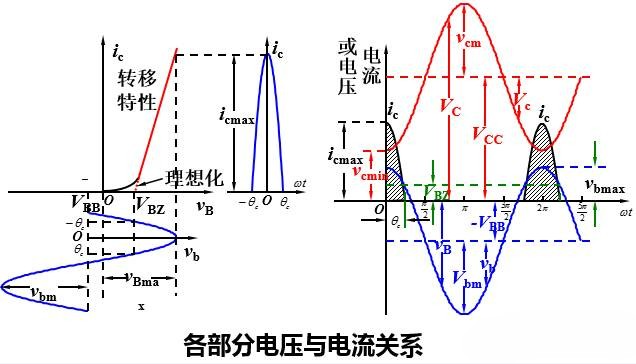

　　图：电压与电流关系

　　通过上面的图片可以看到集电极电流ic虽然是脉冲状，但是包含很多的谐波成分，失真较大，但是由于集电极电路内采用的是并联谐振回路并谐振于基频，那么它对于基频就会出现较大的纯阻性阻抗，对谐波阻抗较小，因此并联谐振电路因为通过ic所产生的电压降vc也几乎只含有基频。虽然电流失真较大，但是因为谐振回路的滤波作用，但是仍然可以得到正弦波形输出。

　　2、高频功率放大器电路分析：

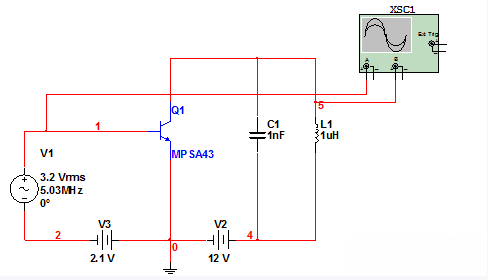

　　图：高频功率放大器电路图

　　在电路图的演示中，双击示波器的图标，再打开仿真开关，就能看到电路的输入、输出信号波形，如下图所示。观察图片能够发现，输出信号和输入信号基本上是反相的，同时电路的放大倍数约为50，这说明电路工作在谐振放大状态。
