编者按： 你是否也曾在深夜调试大语言模型服务时，对着飙升的延迟和捉襟见肘的 GPU 显存一筹莫展？为什么同样的模型，在线服务商能支撑高并发，而你自建的推理服务却频频超时？当你试图通过增大 batch size 提升吞吐量时，却换来首字延迟的恶性膨胀 —— 这些问题的根源，往往藏在黑盒般的推理引擎内部。

这篇文章没有停留在理论层面，而是深入 Nano-vLLM —— 一个由 DeepSeek 贡献者开源的、仅 1200 行代码却完整实现 vLLM 核心机制的推理引擎。从生产者-消费者调度器如何平衡吞吐量与延迟，到 BlockManager 如何通过哈希实现前缀缓存，再到张量并行下 Leader-Worker 的共享内存通信，文章用清晰的工程视角拆解了从提示词到输出词元的完整路径。

作者 | Neutree AI

编译 | 岳扬

01 整体架构设计、调度策略以及从提示词到词元的完整路径

在生产环境中部署大语言模型时，推理引擎是一种关键的基础设施组件。你所使用的每一个 LLM API，无论是 OpenAI、Claude** 还是 DeepSeek，都运行在这样的推理引擎之上。尽管大多数开发者通过高层 API 与 LLM 交互，但深入理解其底层运作机制，提示词如何处理、请求如何被批处理、GPU 资源如何调度，将对系统设计决策产生重要影响。

本系列文章分为两部分，通过 Nano-vLLM[1] 来深入探讨这些内部机制。这是一个精简版（约 1200 行 Python 代码）但达到生产级标准的推理引擎实现，它提炼了 vLLM[2] 这一最广泛采用的开源推理引擎的核心思想。

Nano-vLLM 由 DeepSeek 的一位贡献者创建，他的名字出现在了 DeepSeek-V3 和 R1 等模型的技术报告中。尽管代码库极为精简，但它却实现了使 vLLM 具备生产就绪能力的关键特性：前缀缓存（prefix caching）、张量并行（tensor parallelism）、CUDA 图编译（CUDA graph compilation）以及 torch 编译优化（torch compilation optimizations）。基准测试显示，其吞吐量可与完整版的 vLLM 相媲美，甚至略有超越。这使得 Nano-vLLM 成为理解推理引擎设计的理想切入点，让我们无需迷失在支持数十种模型架构和硬件后端的复杂性之中。

在第一部分中，我们将聚焦工程架构：系统的组织方式、请求如何在 pipeline 中流转、以及调度决策如何制定。暂时我们会将实际的模型计算视为一个黑盒 —— 第二部分将打开这个黑盒，深入探讨注意力机制、KV 缓存内部原理以及计算层面的张量并行技术**。

02 主流程：从 Prompt 到输出

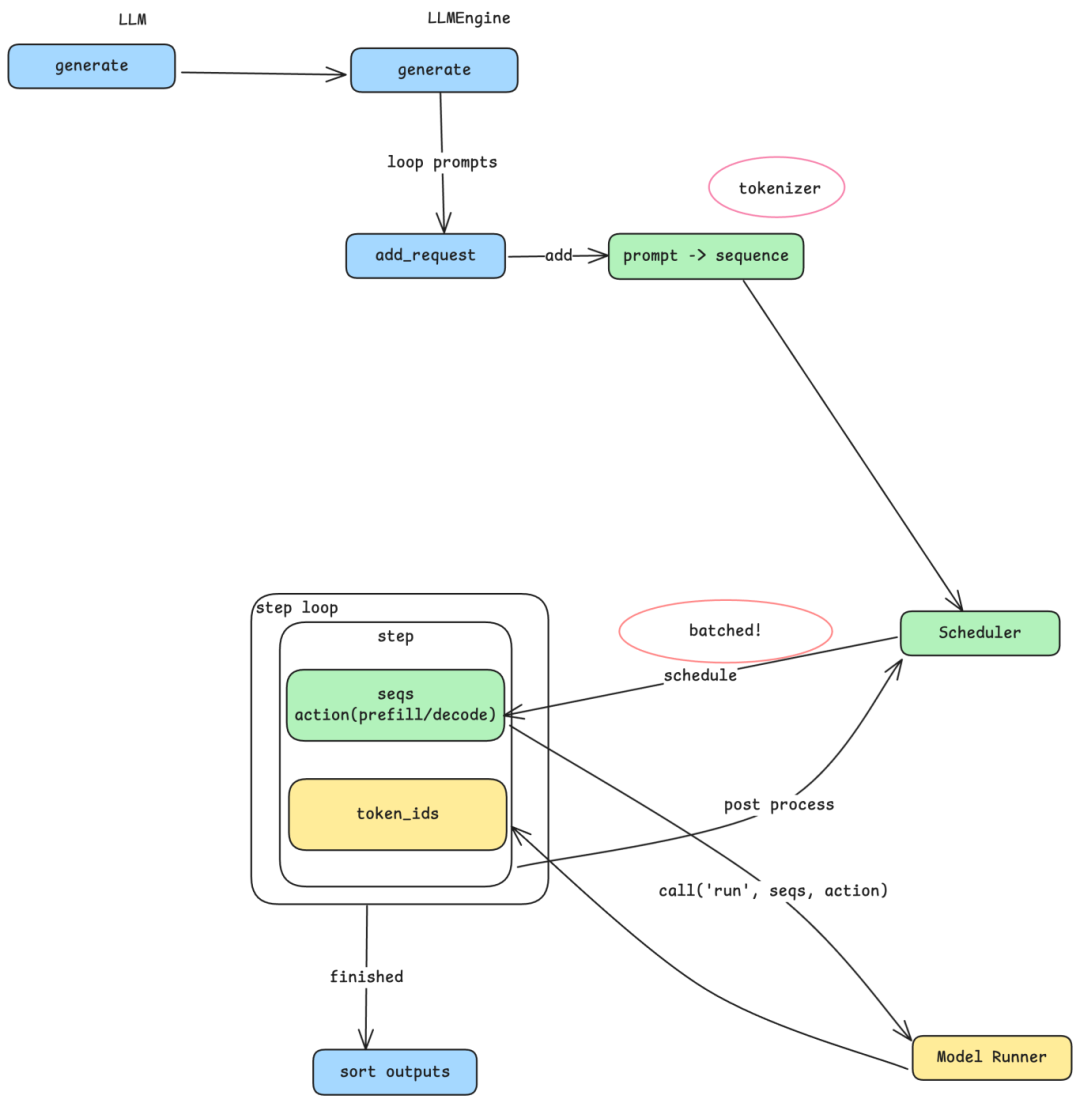

Nano-vLLM 的入口设计得非常直观：一个带有 generate 方法的 LLM 类。你传入一组 prompt 和采样参数，就能拿到生成的文本。但在这个简洁的接口背后，是一套精心设计的 pipeline —— 它负责把文本转换成 token、高效调度计算任务，并管理 GPU 资源。

2.1 从 Prompts 到 Sequences（序列）

当 generate 方法被调用时，每个 prompt 字符串会先经过 tokenizer（分词器）—— 这是与特定模型配套的组件，它负责把自然语言切分成一个个 token，这些 token 就是 LLM 处理的基本单位。不同模型家族（Qwen、LLaMA、DeepSeek）使用不同的 tokenizer，这也解释了为什么相同长度的 prompt 在不同模型下可能产生不同数量的 token。tokenizer 会将每个 prompt 转换成一个 sequence（序列）：一种内部数据结构，用于表示可变长度的 token ID 数组。这个 sequence 就成为流经系统其余部分的核心工作单元。

2.2 生产者 - 消费者模式

这正是其架构设计的精妙之处。 系统并没有立即处理每个 sequence，而是采用了以 Scheduler（调度器）为中心的生产者 - 消费者模式。 add_request 方法充当生产者：它把 prompt 转成 sequence，并放入 Scheduler 的队列中。与此同时，使用一个独立的 step 循环充当消费者，从 Scheduler 中批量取出 sequence 进行处理。这种解耦设计非常重要 —— 它允许系统累积多个 sequence 并一起处理，性能提升的关键正源于此。

2.3 批处理与吞吐量 - 延迟的权衡

为什么批处理很重要？ GPU 进行每一次计算，都存在一定的固定开销 —— 初始化 CUDA kernel、在 CPU 与 GPU 内存间传输数据、同步结果等。 如果每次只处理一个 sequence，那么每个请求都要单独承担这份开销。而把多个 sequence 打包批处理后，这份开销就能被分摊到多个请求上，从而大幅提升整体吞吐量。

但批处理过程也伴随着一些权衡：当三个 prompt 被打包进同一个 batch 时，每个都必须等其他请求完成后才能返回结果。整个 batch 的耗时取决于最慢的那个 sequence。这意味着：batch 越大，吞吐量越高，但单个请求的延迟可能增加；batch 越小，延迟越低，但吞吐量会下降。这是推理引擎设计中的一个基本矛盾，而你配置的 batch size 参数，正是在直接调控这种权衡。

2.4 Prefill 与 Decode：生成过程的两个阶段

在深入探讨 Scheduler 之前，我们需要先理解一个关键的区别。LLM 推理过程分为两个阶段：

• Prefill：处理输入 prompt。所有输入 token 被一次性处理，用于构建模型的内部状态。这个阶段用户看不到任何输出。
• Decode：生成输出 token。模型逐个产生 token，每个新 token 都依赖之前所有的内容。这正是你看到文本流式输出的阶段。

对单个 sequence 而言，有且仅有一次 prefill 阶段，随后是多个 decode 步骤。Scheduler 必须区分这两个阶段，因为它们的计算特性截然不同 —— prefill 一次性处理大量 token，而 decode 每步只处理一个 token。

03 Scheduler 内部机制

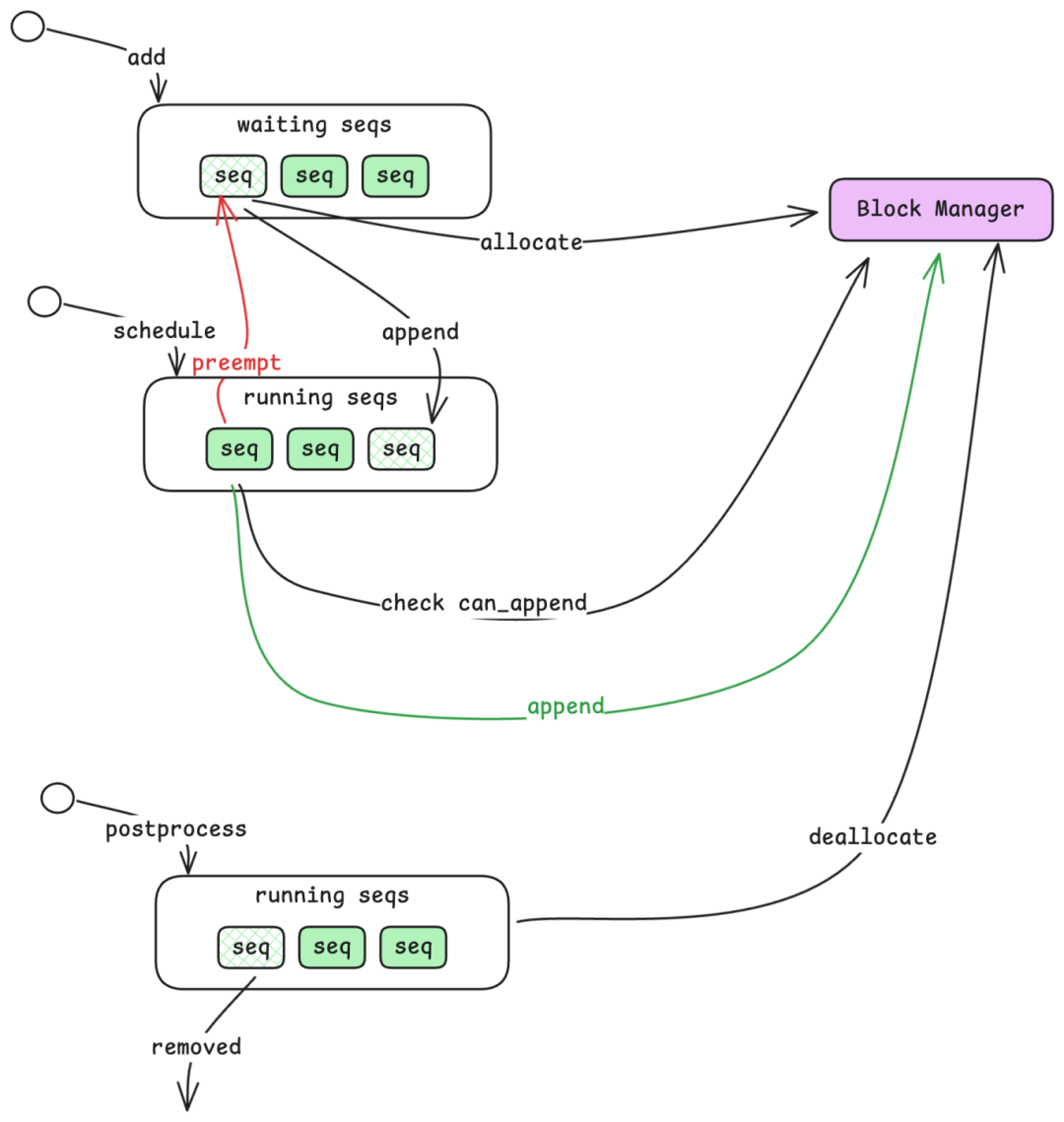

Scheduler（调度器）的职责是决定处理哪些 sequence（序列），以及按什么顺序处理。它维护着两个队列：

3.1 Waiting 与 Running 队列

• Waiting Queue：已提交但尚未开始处理的 sequence。通过 add_request 新增的 sequence 总是先进入这里。
• Running Queue：正在积极处理中的 sequence —— 可能处于 prefill 阶段，也可能处于 decode 阶段。

当一个 sequence 进入 Waiting queue（等待队列）后，Scheduler 会与另一个名为 Block Manager 的组件协作，为其分配资源。资源分配完成后，该 sequence 就会转入 Running queue（处理队列）。随后，Scheduler 从 Running queue 中挑选 sequence，为下一步计算做准备，并将它们打包成一个 batch，同时附上操作标识（prefill 或 decode）。

3.2 处理资源耗尽的情况

当 GPU 显存被占满时会发生什么？KV cache（用于存储中间计算结果）的容量是有限的。如果 Running queue 中的某个 sequence 因为没空间存储下一个 token 的缓存而无法继续，Scheduler 就会将其 preempt —— 把它移回 Waiting queue 的队首。这样既能保证该 sequence 在资源释放后优先恢复执行，又不会阻塞其他 sequence 继续推进。

当某个 sequence 完成生成（遇到 end-of-sequence token（生成结束词元）或达到最大长度），Scheduler 会将其从 Running queue 中移除，并释放其占用的资源，为等待中的 sequence 腾出空间。

04 Block Manager：KV Cache 的控制平面

Block Manager 是 vLLM 内存管理创新的核心所在。要理解它，我们首先需要引入一个新的资源单元：block。

4.1 从 Sequences 到 Blocks

sequence 是一个可变长度的 token 数组 —— 可能只有 10 个 token，也可能多达 10,000 个。但可变长度的内存分配对 GPU 显存管理来说效率很低。 Block Manager 的解决思路是：将 sequence 切分成固定大小的 block（默认每个 block 容纳 256 个 token）。

一个 700 token 的 sequence 会占用三个 block：两个满的 block（各 256 token）和一个部分填充的 block（188 token，剩余 68 个槽位闲置）。需要注意的是，不同 sequence 的 token 绝不会共享同一个 block —— 但一个较长的 sequence 可以横跨多个 block。

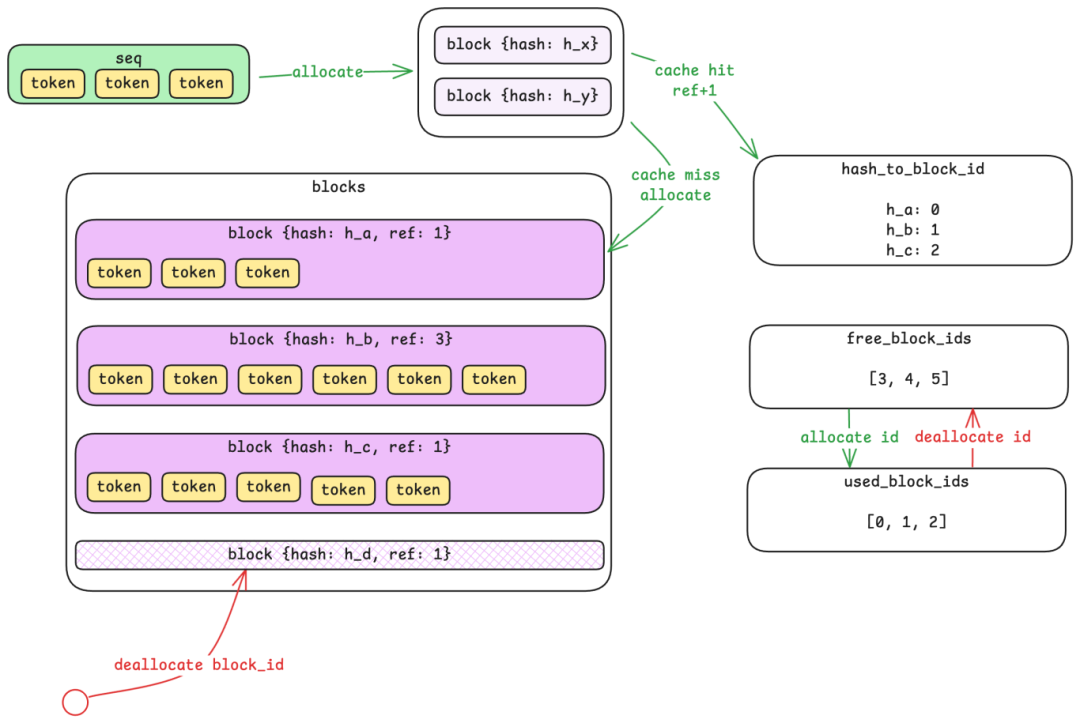

4.2 通过哈希实现 Prefix Caching

巧妙之处就在这里。每个 block 的内容都会被计算哈希值，Block Manager 则维护着一张「哈希值 → block id」的映射表。当新的 sequence 到达时，系统会为其各个 block 计算哈希，并检查缓存中是否已存在相同哈希的 block。

如果发现哈希相同的 block，系统只需增加其引用计数（reference count）即可复用，无需重复计算或存储。这在大量请求共享相同前缀的场景下尤为高效（比如聊天应用中的 system prompt）。前缀内容只需计算一次，后续请求都能直接复用缓存结果。

4.3 控制平面 vs. 数据平面

一个细微但重要的区分点： Block Manager 运行在 CPU 内存中，仅负责追踪元数据 —— 哪些 block 已被分配、它们的引用计数是多少、哈希映射关系如何。而真正的 KV cache 数据则存储在 GPU 上。 Block Manager 是控制平面，GPU 显存是数据平面。这种分离设计让资源分配决策可以快速完成，无需在实际计算发生前就操作 GPU 内存。

当 block 被释放时，Block Manager 会立即将其标记为空闲，但 GPU 内存并不会被清零 —— 只有当该 block 被复用时，原有内容才会被直接覆盖。这样就能避免不必要的内存操作。

05 The Model Runner: 执行（Execution）和并行（Parallelism）

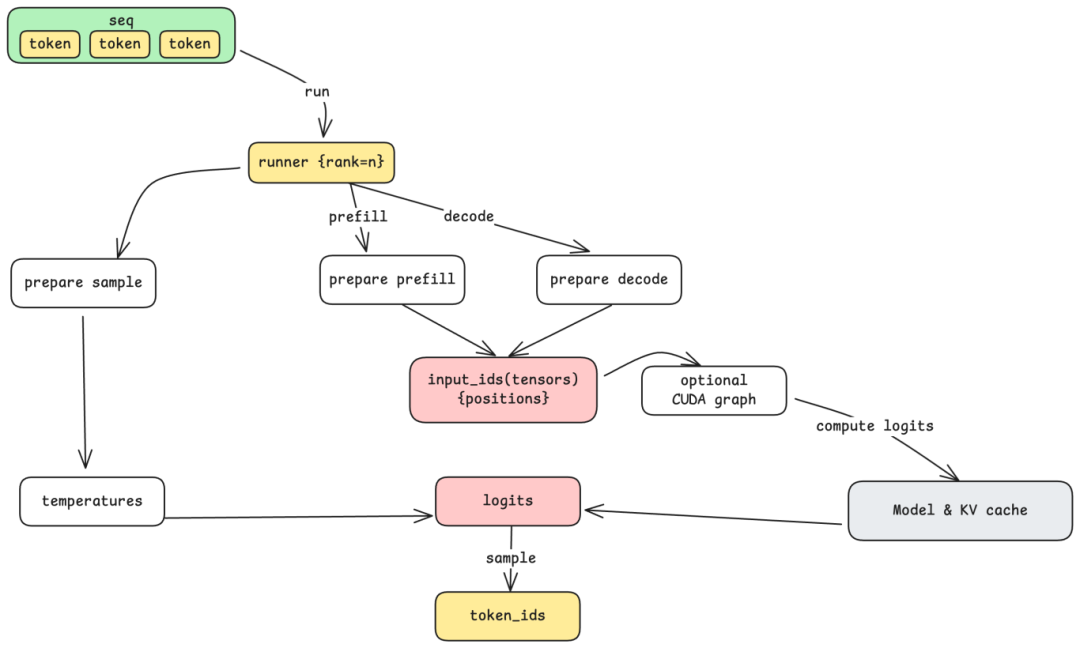

Model Runner 负责直接在 GPU 上实际运行模型。当 step 循环从 Scheduler（调度器）获取一批 sequences（序列）时，会将它们连同操作类型（prefill 或 decode）一起传给 Model Runner。

5.1 张量并行通信

当模型因太大而无法放入单张 GPU 时，Nano-vLLM 支持 tensor parallelism (TP，张量并行) —— 将模型拆分到多张 GPU 上。例如 TP=8 时，八张 GPU 协同工作来运行同一个模型。

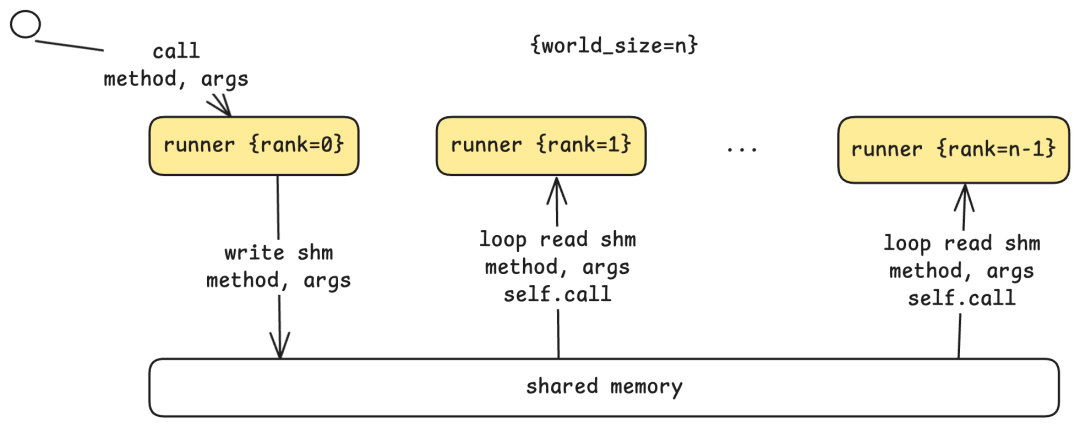

通信架构采用 leader-worker（领导者-工作者）模式：

• Rank 0 (Leader) : 接收来自 step 循环的指令，执行自己的那部分计算，并与 workers 协调。
• Ranks 1 to N-1 (Workers) : 持续轮询共享内存缓冲区（shared memory buffer），获取来自 leader 的指令。

当 leader 收到 run 命令时，它会将方法名和参数写入共享内存。Workers 检测到后，读取参数并在各自的 GPUs 上执行相同操作。每个 worker 都知道自己的 rank，因此能够计算分配给它的那部分工作。这种 shared-memory（共享内存）方法对于单机多 GPU（single-machine multi-GPU）设置非常高效，避免了网络开销。

5.2 计算前的准备

在调用模型之前，Model Runner 会根据操作类型准备输入数据：

• Prefill 准备: 将多个可变长度的 sequences（序列）组合成一个 batch，计算累计序列长度（cumulative sequence lengths），以便进行高效的注意力计算。
• Decode 准备: 将单个 tokens**（每个 sequence 一个）与其 positions（位置信息）和 slot mappings（KV Cache 的槽位映射）一起组合成一个 batch，以便模型能快速找到并读取之前所有 token 的缓存数据，而不需要重新计算。

此准备过程还包括将 CPU 端的词元数据转换为 GPU 张量 —— 这是数据从 CPU memory 跨越到 GPU memory 的时刻。

5.3 CUDA Graphs: 减少 Kernel 启动开销

对于 decode 步骤（每个 sequence 仅处理一个 token），相对于实际计算，kernel 启动的开销变得不容忽视。CUDA Graphs 通过一次性记录一系列 GPU 操作，然后使用不同的输入进行重放来解决这一问题。 Nano-vLLM 为常见的 batch sizes (1, 2, 4, 8, 16, 直至 512) 预先捕获了 CUDA graphs，使 decode 步骤能以最小的启动开销执行。

5.4 Sampling: 从 Logits 到 Tokens

模型输出的不是单个 token —— 它输出的是 logits，即整个 vocabulary（词表）上的概率分布。最后一步是 sampling：从这个分布（distribution）中选择一个 token。

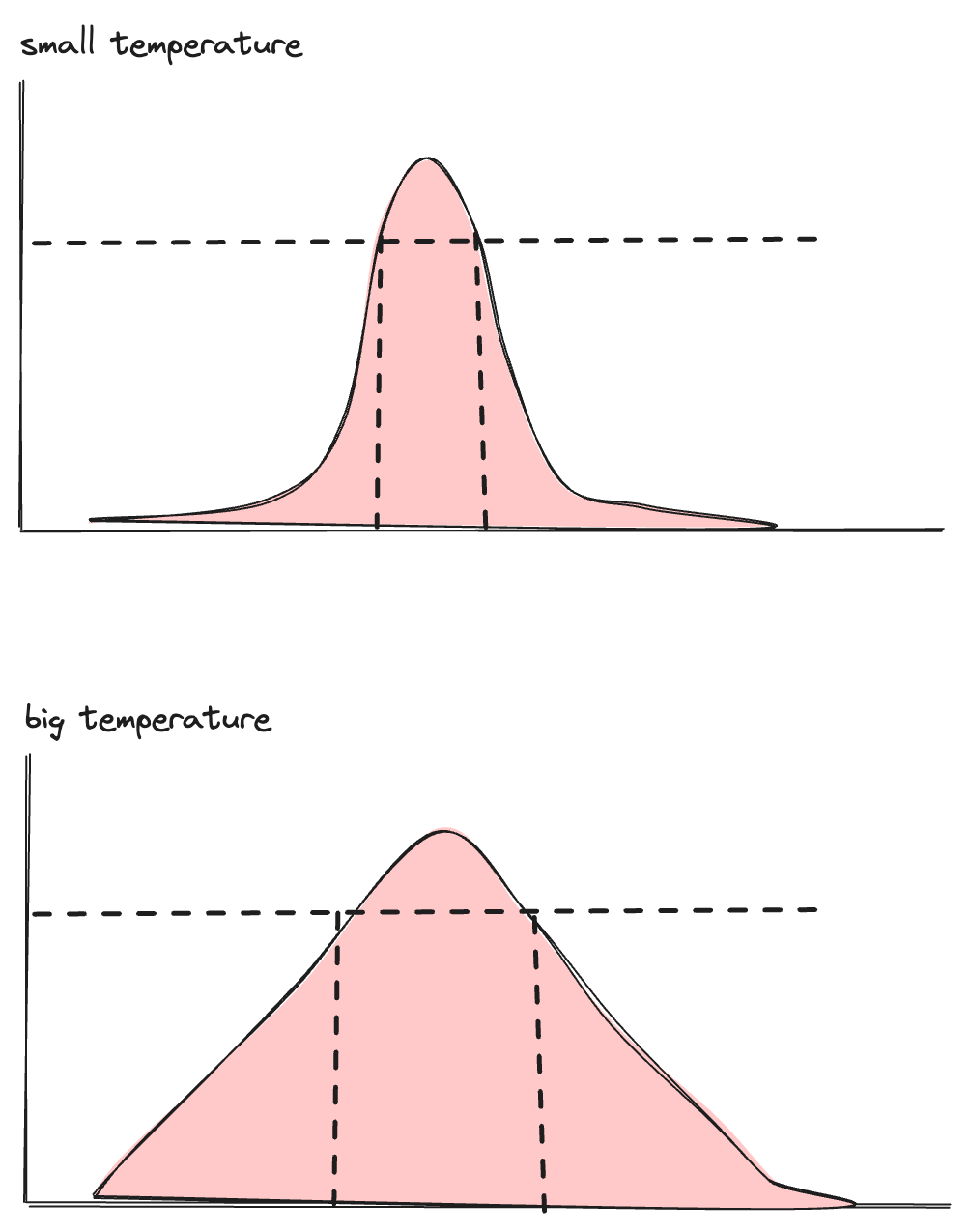

temperature 参数控制这个选择过程。从数学上讲，它调整了概率分布的形状：

• 低 temperature 值(接近 0) : 分布变得尖锐。概率最高的 token 几乎总是被选中，使得输出更具确定性和聚焦性。
• 高 temperature 值: 分布变得平坦。概率较低的 token 有更大的机会被选中，使得输出更加多样化和具有创造性。

这就是 LLM 输出中“随机性”的来源 —— 也是为什么相同的提示词会产生不同响应的原因。sampling 步骤从有效候选范围中进行选择，引入了 controlled variability（译者注：系统通过 sampling 参数（如 temperature），在“每次都一样的确定性”和“完全随机的混乱”之间，找到那个恰到好处的平衡点。）。

06 What's Next

在第二部分中，我们将打开模型的黑盒。我们将深入探讨：

• 模型如何将 tokens 转换为 hidden states，再转换回 tokens
• 注意力机制的运作原理，以及多头注意力机制为何重要
• KV cache 在 GPU memory 中的物理布局方式
• Dense 架构与 MoE (Mixture of Experts) 架构的对比
• tensor parallelism（张量并行）在 computation level（计算层面）是如何实现的

理解这些内部机制，才能拼出完整图景 —— 从提示词字符串到生成的文本，全程透明，再无任何隐藏。
