1.什么是固件升级

固件升级OTA（Over-the-Air Technology）即空中下载技术，是IoT物联网平台必备的一项基础功能。通过OTA方式，我们可以对分布在全球各地的IoT设备进行设备固件升级，而不必让运维人员各地奔波。本文以MQTT协议下的固件升级为例，介绍OTA固件升级流程、数据流转使用的Topic和数据格式。

2.固件升级OTA流程

MQTT协议下固件升级流程如下图所示

固件升级过程使用的Topic如下列表

1.设备端通过以下Topic上报固件版本给物联网平台。

/ota/device/inform/${YourProductKey}/${YourDeviceName}

2.设备端订阅以下Topic接收物联网平台的固件升级通知。

/ota/device/upgrade/${YourProductKey}/${YourDeviceName}

3.设备端通过以下Topic上报固件升级进度。

/ota/device/progress/${YourProductKey}/${YourDeviceName}

3.固件升级实战

3.1 设备版本信息

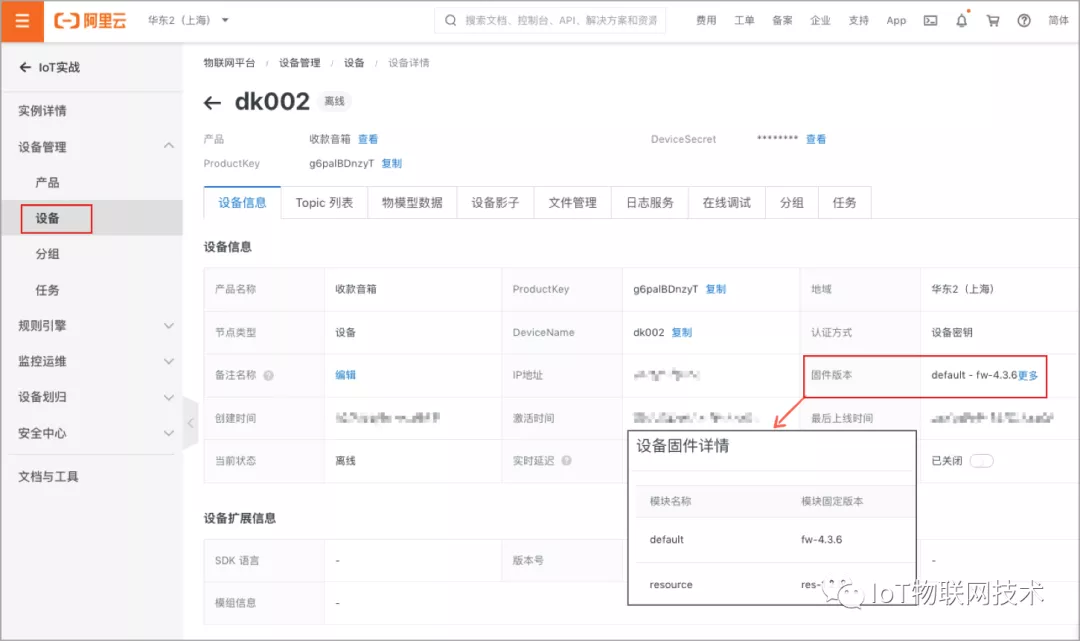

为了实现固件升级功能，首先设备要正确上报当前固件版本，我们在设备详情可以查看到。

3.2 固件版本分布

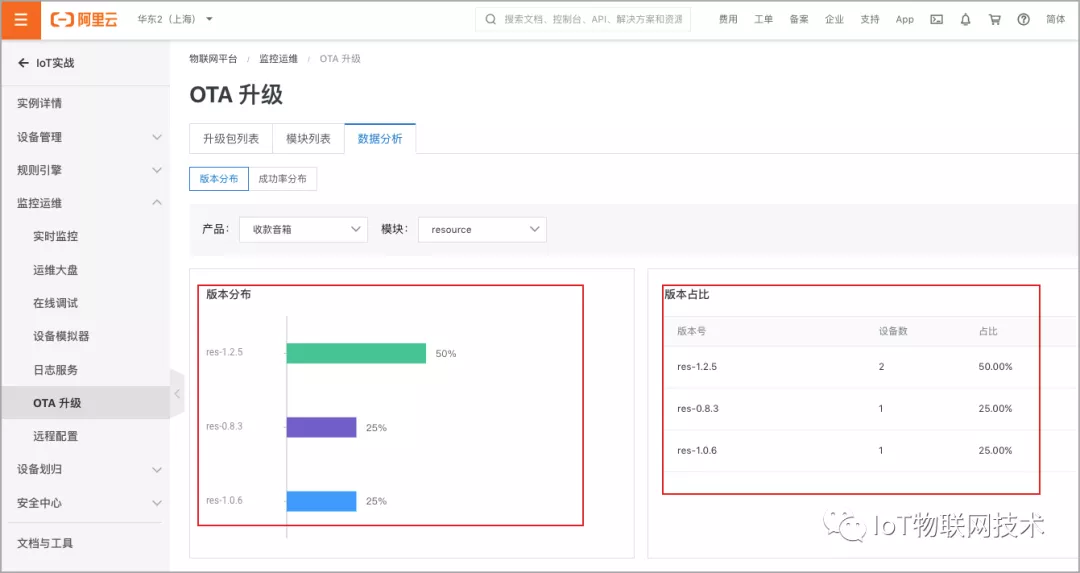

当每个设备都准确上报固件版本时，我们可以在控制台查看到全量设备的版本发布情况。

3.3 上传新版固件

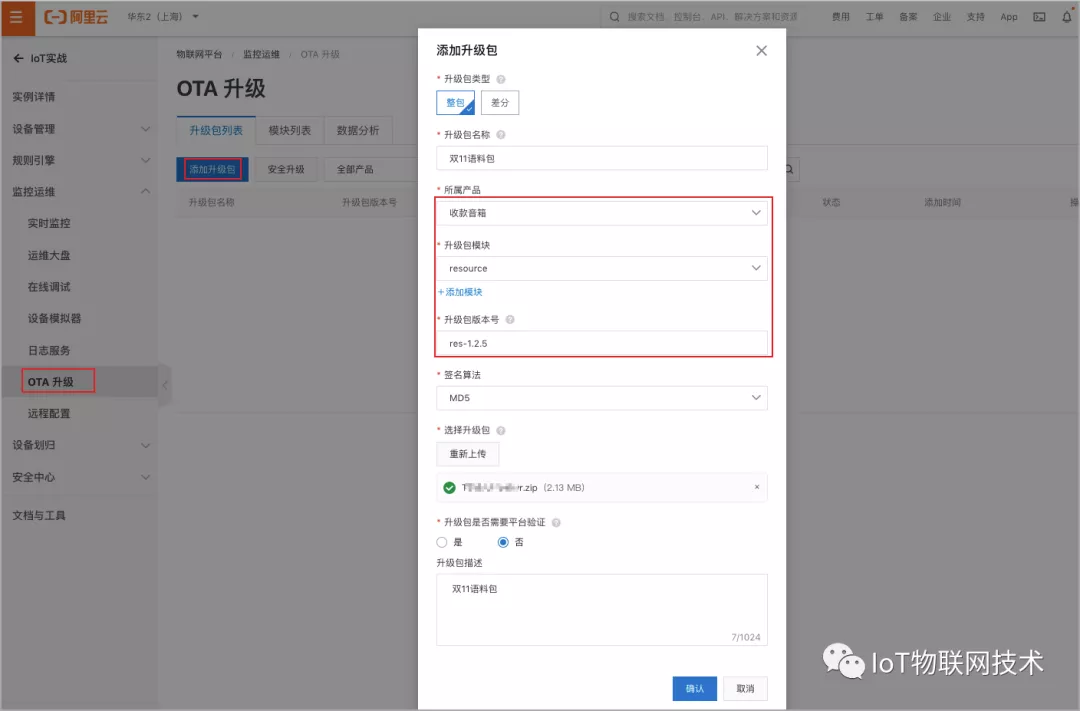

当我们需要做设备固件升级时，首先要上传新版本固件到IoT物联网平台，标记新版本号。

3.4 验证固件

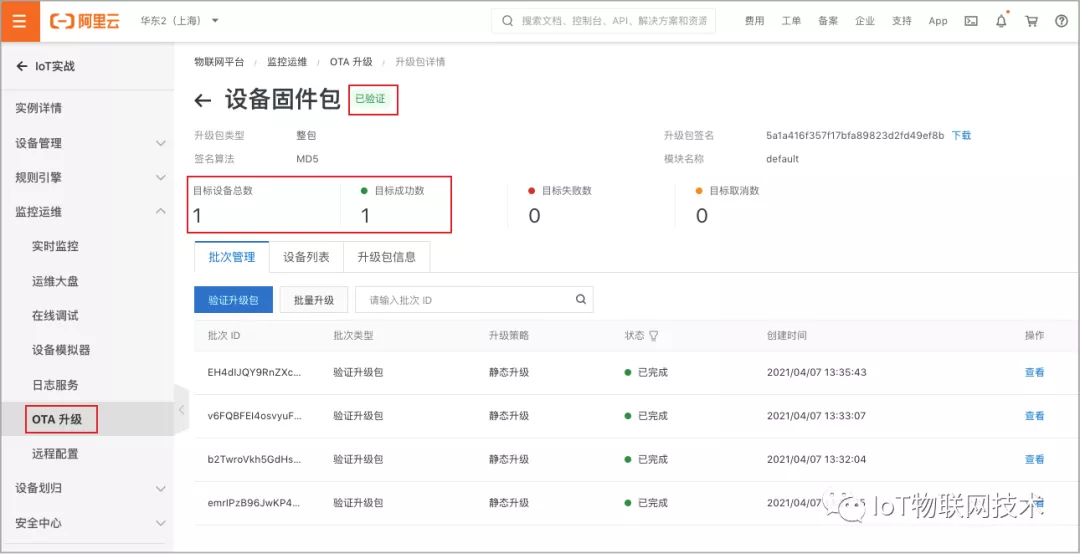

新固件上传后，我们需要筛选测试设备，来验证固件是否正常，避免新固件导致设备业务异常。

验证通过后，会看到批量升级功能变为可用状态。

3.5 批量升级

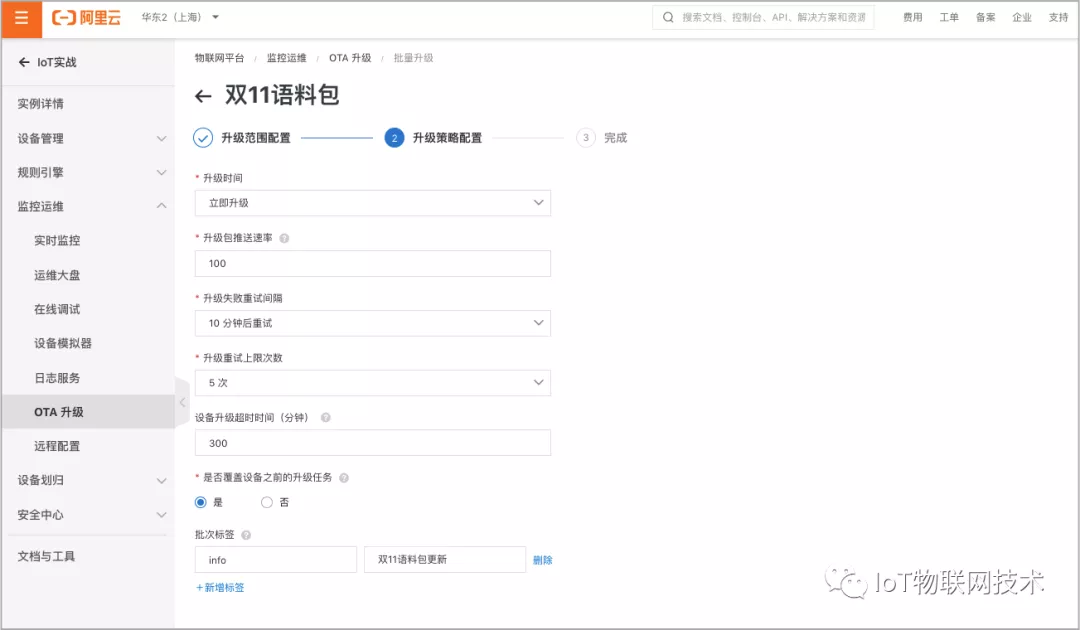

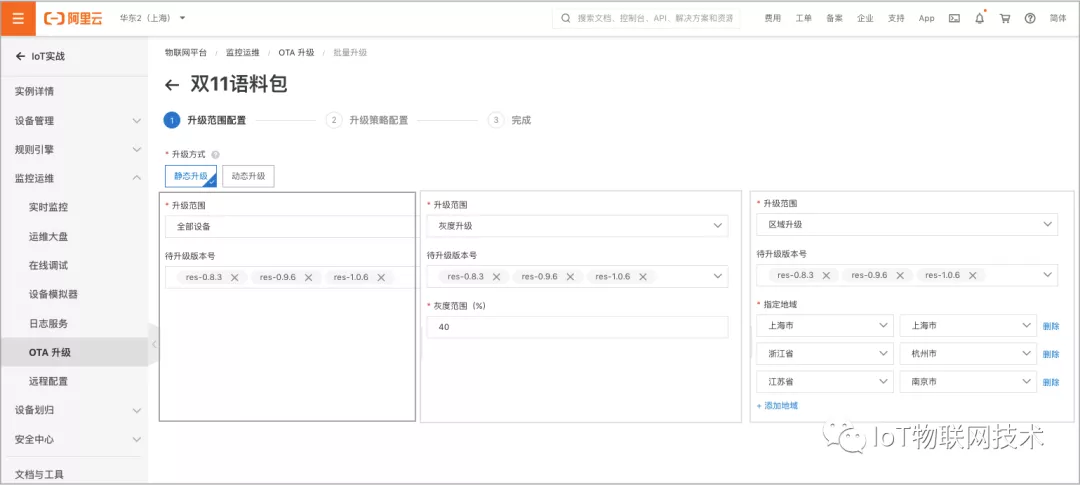

点击批量升级菜单，进入升级配置页面。我们可以从多个维度筛选待升级的设备，配置升级策略。

3.6 升级过程

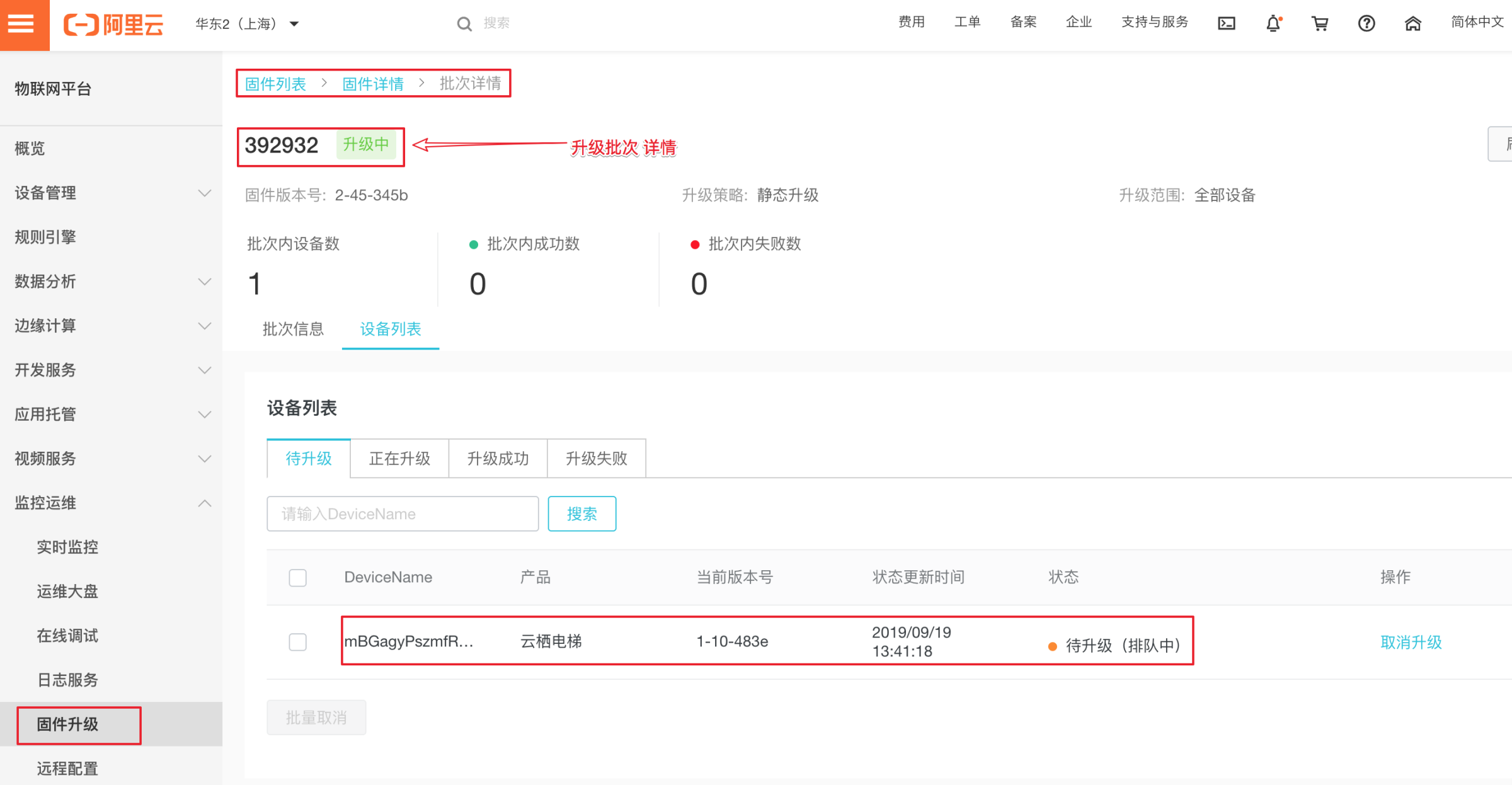

启动固件升级任务后，我们会看到一个升级批次。点击进入详情，可以看到待升级设备列表。

在升级批次详情页面，可以查看所有状态的设备情况，包括：待推送，已推送，升级中，升级成功，升级失败，已取消。

附录

IoT物联网平台推送到设备端的升级消息Payload示例

{
    "code":"1000",
    "data":{
        "size":2233916,
      "extData":{
        "info":"双11语料包更新"
      },
      "module":"resource",
      "sign":"5a1a416f357f17bfa89823d2fd49ef8b",
      "version":"res-1.2.5",
      "url":"更新包下载的url地址",
      "signMethod":"Md5",
      "md5":"5a1a416f357f17bfa89823d2fd49ef8b"
    },
    "id":1617773607348,
    "message":"success"
}

设备固件升级模拟代码

const fs = require('fs');
const path = require('path');
const mqtt = require('aliyun-iot-mqtt');
//设备身份三元组+区域
const options = {
  productKey: "替换pk",
  deviceName: "替换dn",
  deviceSecret: "替换ds",
  regionId: "cn-shanghai"
}
//建立连接
const client = mqtt.getAliyunIotMqttClient(options);
//订阅ota消息的Topic
const deviceUpgrade = `/ota/device/upgrade/${options.productKey}/${options.deviceName}`
client.subscribe(deviceUpgrade)
//每次连接后，上报当前固件版本
const deviceInform = `/ota/device/inform/${options.productKey}/${options.deviceName}`
client.publish(deviceInform, getFirmwareVersion("1-45-345a"))
//OTA过程中，上报进度
const deviceProgress = `/ota/device/progress/${options.productKey}/${options.deviceName}`
// 消息处理
client.on('message', function(topic, message) {
  if (topic == deviceUpgrade) {
    //收到ota消息，开始升级过程
     doUpgrade(message)
  }
})
// 本地更新
function doUpgrade(message) {
  message = JSON.parse(message)
  // 1.从url下载固件包，更新下载进度...
  client.publish(deviceProgress, getOTAUpgradeData(23))
  // 2.根据signMethod验证文件签名是否和sign值一致
  // verifyFirmware()
  // 3.重启设备，升级固件
  // burn & reboot()
}
// 更新升级进度
function getOTAUpgradeData(step) {
  const payloadJson = {
    "id": 1,
    "params": {
      "step":  step,
      "desc": " xxxxxxxx "
    }
  }
  console.log(payloadJson)
  return JSON.stringify(payloadJson);
}
// 设备当前固件版本
function getFirmwareVersion(version) {
   const payloadJson = {
     "id": 1,
     "params": {
       "version": version
     }
    }
    console.log(payloadJson)
    return JSON.stringify(payloadJson);
}
