优化高多层PCB 线路板的层叠结构是提升其整体性能的关键步骤，以下从 信号完整性、电源完整性、电磁兼容性、散热性能 四大核心目标出发，结合具体优化策略和案例进行说明：

一、信号完整性优化

1.  信号层与参考平面紧密耦合

1.  策略：将高速信号层（如差分对、单端信号）紧邻参考平面（GND 或 PWR ），减少信号回流路径长度，降低串扰和辐射。

2.  案例：

3.  8 层板典型结构： TOP-GND-SIG1-PWR-SIG2-GND-SIG3-BOTTOM ，其中SIG1 和 SIG2 为高速信号层，分别由 GND 和 PWR 提供参考。

4.  若信号层与参考平面间隔超过1 层（如 SIG1 与 GND 间夹有 PWR ），需增加去耦电容密度。

2.  差分对布线对称性

1.  策略：差分对需在同一信号层且等长、等宽、等间距，参考平面连续。

2.  优化：在层叠中为差分对分配独立信号层，避免与其他信号交叉。

3.  避免信号跨分割

1.  策略：信号层应避免跨越电源或地平面的分割区域，否则需通过0Ω 电阻或磁珠跨接。

2.  示例：若PWR 层被分割为 3.3V 和 1.8V ，高速信号应避免跨越分割线。

二、电源完整性优化

1.  电源平面与地平面成对配置

1.  策略：每个电源平面（PWR ）应紧邻地平面（ GND ），形成低阻抗回路。

2.  案例：

3.  10 层板结构： TOP-GND-SIG1-PWR1-GND-PWR2-SIG2-GND-SIG3-BOTTOM ，其中 PWR1 和 PWR2 分别对应 GND 层，减少电源噪声。

2.  去耦电容布局

1.  策略：在电源入口和芯片电源引脚附近放置去耦电容，电容引脚到电源/ 地平面的路径尽可能短。

2.  优化：层叠中预留PWR 和 GND 的相邻层，便于电容焊盘与平面的直接连接。

3.  电源平面分割管理

1.  策略：若需分割电源平面，分割线应与信号线垂直，避免平行走线。

2.  示例：PWR 层分割为 5V 和 12V 时，分割线应与信号层走线方向垂直。

三、电磁兼容性优化

1.  屏蔽层设计

1.  策略：在敏感信号层（如时钟、射频）外侧增加完整的地平面，形成法拉第笼效应。

2.  案例：

3.  12 层板结构： TOP-GND-SIG1-PWR1-GND-SIG2-PWR2-GND-SIG3-PWR3-GND-BOTTOM ，其中 SIG2 为敏感信号层，两侧均为 GND 层。

2.  减少层间耦合

1.  策略：高速信号层与低速信号层应通过地平面隔离，避免串扰。

2.  优化：层叠中交替排列信号层和参考平面，如SIG-GND-SIG-PWR 。

3.  控制层间介质厚度

1.  策略：减小信号层与参考平面间的介质厚度（如使用薄核芯板），降低特征阻抗，减少辐射。

2.  示例：介质厚度从0.2mm 降至 0.1mm ，特征阻抗可降低约 5Ω 。

四、散热性能优化

1.  内层铜箔厚度增加

1.  策略：在高功耗区域（如电源模块、处理器）的内层增加铜箔厚度（如2oz ），提高散热效率。

2.  优化：层叠中为高功耗区域分配连续的铜箔层，并与地平面连接。

2.  热过孔设计

1.  策略：在发热元件下方布置热过孔阵列，将热量传导至内层铜箔或背面散热层。

2.  示例：热过孔直径0.3mm ，间距 1.0mm ，排列密度视功耗而定。

3.  散热层配置

1.  策略：在层叠中增加独立的散热层（如铜箔层），并通过导热材料与外壳连接。

2.  案例：14 层板结构： TOP-GND-SIG1-PWR1-GND-HEAT-PWR2-GND-SIG2-PWR3-GND-SIG3-HEAT-BOTTOM ，其中 HEAT 层为散热层。

五、 层叠结构优化案例

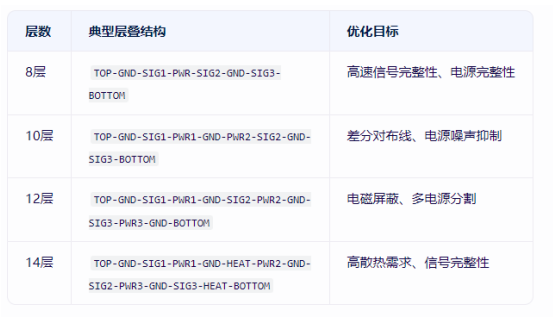

六、总结

1.  信号完整性：优先保证信号层与参考平面的紧密耦合，差分对对称布线。

2.  电源完整性：电源平面与地平面成对配置，合理分割并增加去耦电容。

3.  电磁兼容性：通过屏蔽层和层间隔离减少辐射，控制介质厚度。

4.  散热性能：增加内层铜箔厚度，设计热过孔和散热层。

通过以上策略，可显著提升高多层PCB的性能，满足高速、高密度、高可靠性需求。
