1、 适用型号

本文适用于 无线串口模块 调试 。

文中的软件界面截图，可能会由于 软件系列、 软件版本不同而略有区别。

2、 使用参数设置软件 RF_Setting

使用方法（以 E32-433TBL-01型号lora模块开发 测试套件 说明 ）

说明： E32-433TBL-01是贴片串口模块结合USB转TTL串口底板形成的无线模块开发成套测试产品，供客户测试及开发，大大降低了客户的测试及开发难度。本手册描述测试底板如何使用，更多详细内容请查看E32-433TBL-01用户手册。

第一步：安装驱动， 请到官网下载驱动程序 CH341SER.EXE，双击安装。本驱动程序支持 3 2/64位Windows 10/8.1/8/7/VISTA/XP，SERVER2016/2012/2008/2003，2000/ME/98，通过微软数字签名认证，支持USB转3线和9线串口等。

第二步：将 E32-433TBL-01 两个模式选择跳线帽去掉，使模块的 M1=1，M0=1 悬空（视为高电平），此时模块处于休眠模式，用户可访问寄存器，对模块进行配置。详情见对应型号用户手册。

第三步：将 Micro USB线、天线，对应连接到E32-433TBL-01型号的lora模块开发测试套件上。

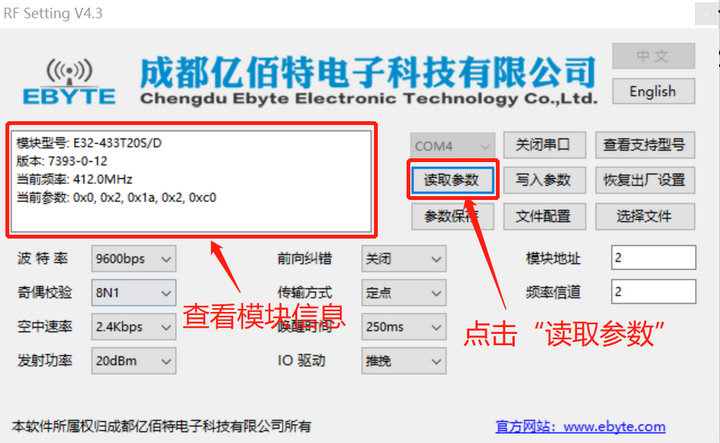

第四步：打开 参数设置软件 RF_Setting ， 选择串口，点击 “打开串口”

第五步：点击 “读取参数”，可以在左侧查看模块参数、版本信息。

第六步：调整模块的参数，并点击 “写入参数”；

可能的问题和注意事项

请选择合适的串口序号。

请安装驱动。

保证模块工作在休眠模式。即： M1/M0 跳线帽需拔下。

选择合适的供电电压，避免损坏无线模块，详见模块手册。

3、 使用串口助手

快速通信测试（ M1 =0， M0=0）

1、使用两个E32-433TBL-01模块，将M1、M0跳线帽连接上，此时无线模块处于一般模式（模式0）

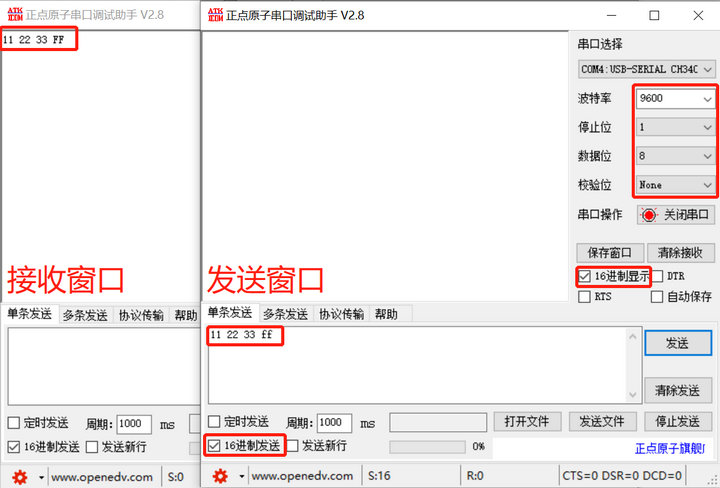

2、打开串口调试助手,选择串口参数，点击打开串口。在发送窗口发送11 22 33 ff,在接收窗口可以查看到模块收到的数据。

使用串口助手设置参数（ M1 =1， M0=1）

和使用 RF_Setting 软件一样，参数设置前需要 M1 =1， M0=1，即跳线帽断开。串口助手必须设置为 9600、8N1。使用 HEX 格式发送，下图的示例中，将写入参数： C0 12 34  1A   17   44,此时模块会返回对应配置参数。

参数的具体意义，根据不同无线模块而不同，请查看相关无线模块用户手册。

使用串口助手读取参数（ M1 =1, M0=1）

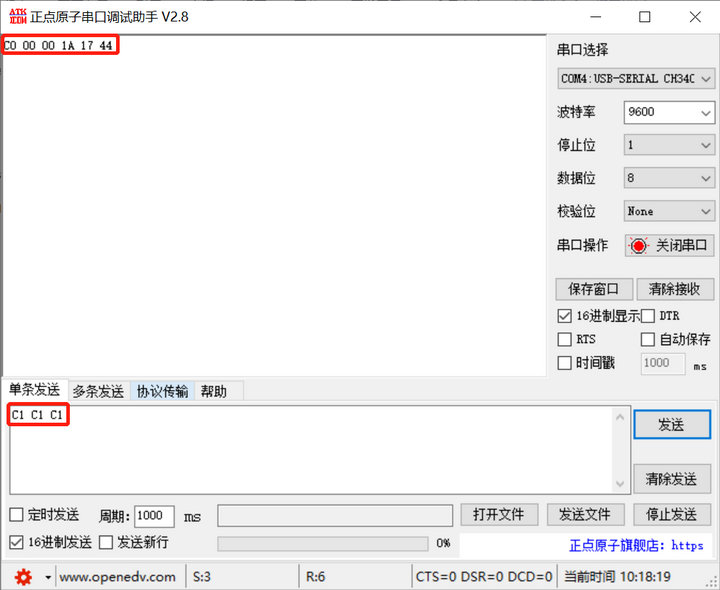

M1 和 M0 的设置和参数设置的时候一样，如下图中发送 C1 C1 C1  ,模块返回参数  C0 00 00 1A 17 44 （出厂默认参数）   ，参数的具体意义见用户手册。

使用串口助手执行其他指令

其余指令的使用方式和参数读写指令雷同，各无线数传模块支持的指令不同，具体请查看相关产品手册。
