当力作用于物体时，物体会以自身相应的力作出反应。这种反应被称为合力。

借助 SOLIDWORKS Simulation，我们可以快速轻松地计算合力。

为了帮助我们确定相邻部件需要多坚固，我们可以找出在承受外部负载时, 保持部件静止所需要的力。

值得注意的是，所有模拟研究（除了那些通过 Simulation Xpress 运行的研究）都让我们能够轻松地实现这一点。

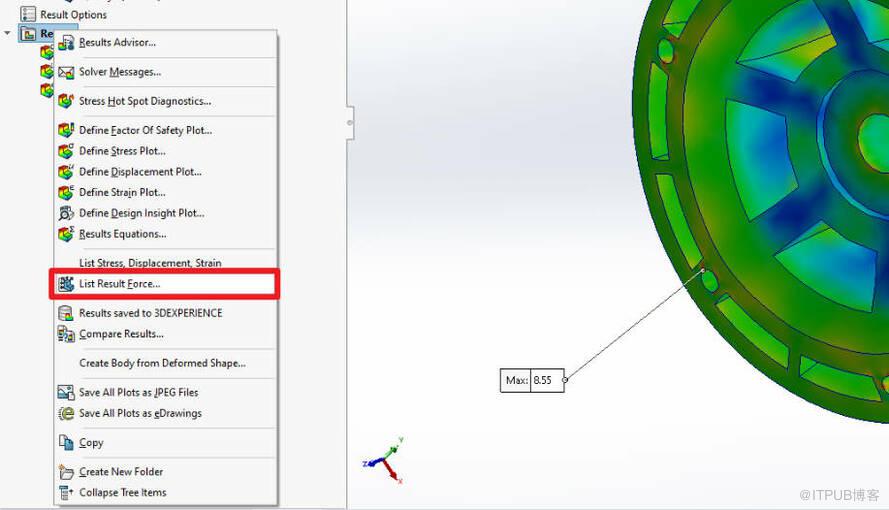

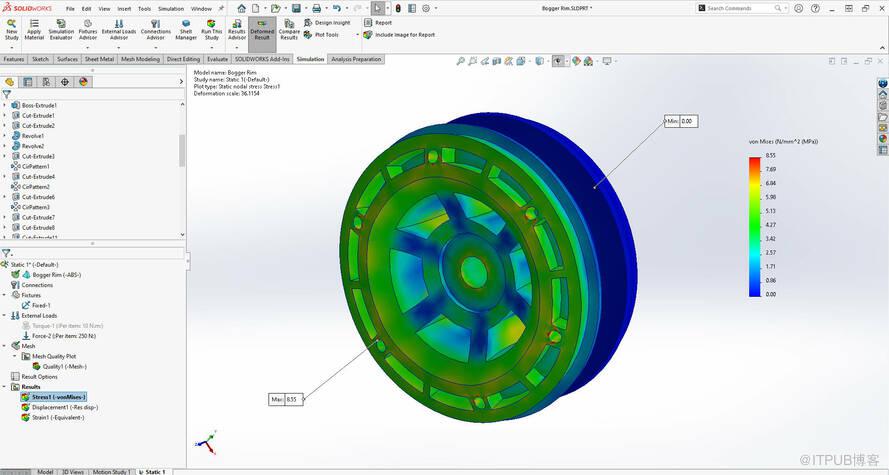

网格化并运行模拟后，右键单击结果文件夹并选择“列出合力...”。选择查看各种力：

反应

远程加载接口

自由体

接触/摩擦

连接器

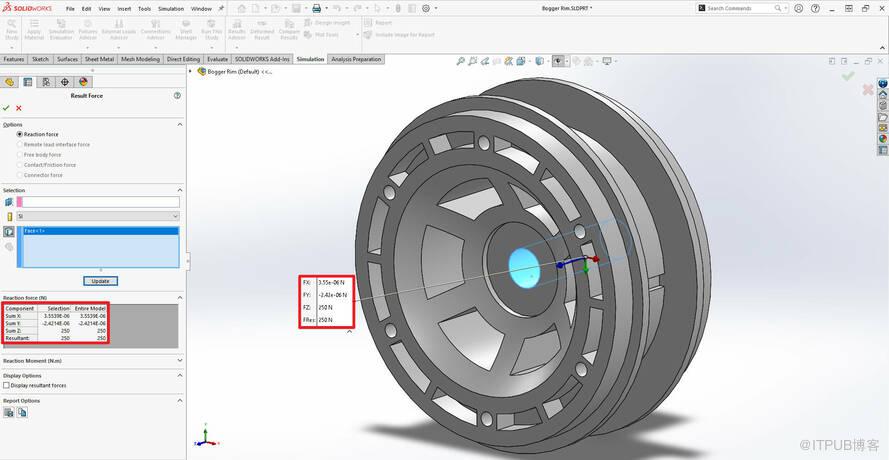

在解释结果时需要小心，一位客户曾经指出，他们的反作用力总和与施加的力不匹配——如果结构处于静态平衡，这是不可能的！

产生这种情况的原因是他选择了两个具有公共边的相邻面，这就意味着合力加倍，因为沿公共边的节点力合并。

相反，从表中读取或独立选择每一面分别给出正确的组合结果和单独结果。
