产品型号：VK3603
产品品牌：VINKA/ 永嘉微电
封装形式： ESOP8
产品年份：新年份
概述：
VK3603具有3个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了3路直接输出功能。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可 减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO 输出的应用提供了一种简单而又有效的实现方法。
特点：
•
工作电压 2.4-5.5V
•
待机电流7uA/3.3V,14uA/5V
•
上电复位功能（POR）
•
低压复位功能（LVR）
• 电188@2466@2436
•
触摸输出响应时间： 工作模式 48mS 待机模式160mS
•
CMOS
输出，低电平有效，支持多键
• 有效键最长输出16S
• 无触摸4S自动校准
• 专用脚接对地电容调节灵敏度(1-47nF）
• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）
• 上电0.25S内为稳定时间，禁止触摸

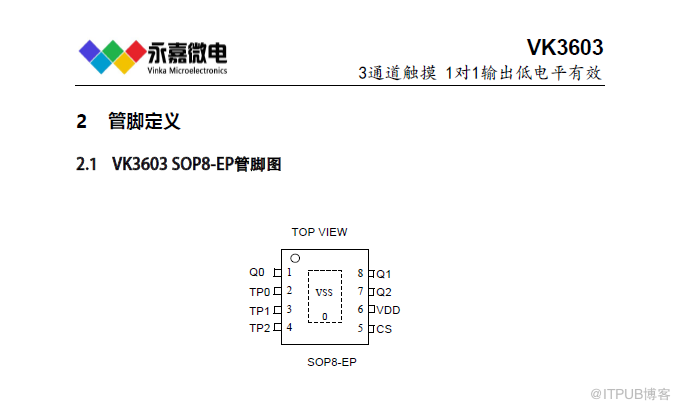

• 封装SOP8-EP(150mil)(4.9mm x 3.9mm PP=1.27mm)
触摸触控
IC
系列简介如下：
标准触控
IC-
电池供电系列：
VKD223EB ---
工作电压
/
电流：
2.0V-5.5V/5uA-3V
感应通道数：
1
通讯接口
最长响应时间快速模式
60mS
，低功耗模式
220ms
封装：
SOT23-6
VKD223B ---
工作电压
/
电流：
2.0V-5.5V/5uA-3V
感应通道数：
1
通讯接口
最长响应时间快速模式
60mS
，低功耗模式
220ms
封装：
SOT23-6
VKD233DB ---
工作电压
/
电流：
2.4V-5.5V/2.5uA-3V 1
感应按键
封装：
SOT23-6
通讯接口：直接输出，锁存
(toggle)
输出
低功耗模式电流
2.5uA-3V
VKD233DH ---
工作电压
/
电流：
2.4V-5.5V/2.5uA-3V 1
感应按键
封装：
SOT23-6
通讯接口：直接输出，锁存
(toggle)
输出
有效键最长时间检测
16S
VKD233DS ---
工作电压
/
电流：
2.4V-5.5V/2.5uA-3V 1
感应按键
封装：
DFN6
（
2*2
超小封装）
通讯接口：直接输出，锁存
(toggle)
输出
低功耗模式电流
2.5uA-3V
VKD233DR ---
工作电压
/
电流：
2.4V-5.5V/1.5uA-3V 1
感应按键
封装：
DFN6
（
2*2
超小封装）
通讯接口：直接输出，锁存
(toggle)
输出
低功耗模式电流
1.5uA-3V
VKD233DG ---
工作电压
/
电流：
2.4V-5.5V/2.5uA-3V 1
感应按键
封装：
DFN6
（
2*2
超小封装）
通讯接口：直接输出，锁存
(toggle)
输出
低功耗模式电流
2.5uA-3V
VKD233DQ ---
工作电压
/
电流：
2.4V-5.5V/5uA-3V 1
感应按键
封装：
SOT23-6
通讯接口：直接输出，锁存
(toggle)
输出
低功耗模式电流
5uA-3V
VKD233DM ---
工作电压
/
电流：
2.4V-5.5V/5uA-3V 1
感应按键
封装：
SOT23-6
（开漏输出）
通讯接口：开漏输出，锁存
(toggle)
输出
低功耗模式电流
5uA-3V
VKD232C ---
工作电压
/
电流：
2.4V-5.5V/2.5uA-3V
感应通道数：
2
封装：
SOT23-6
通讯接口：直接输出，低电平有效
固定为多键输出模式，內建稳压电路
MTP
触摸
IC——VK36N
系列抗电源辐射及手机干扰：
VK3601L ---
工作电压
/
电流：
2.4V-5.5V/4UA-3V3
感应通道数：
1 1
对
1
直接输出
待机电流小，抗电源及手机干扰，可通过
CAP
调节灵敏
封装：
SOT23-6
VK36N1D ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
1 1
对
1
直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过
CAP
调节灵敏封装：
SOT23-6
VK36N2P ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
2
脉冲输出
触摸积水仍可操作，抗电源及手机干扰，可通过
CAP
调节灵敏封装：
SOT23-6
VK3602XS ---
工作电压
/
电流：
2.4V-5.5V/60UA-3V
感应通道数：
2 2
对
2
锁存输出
低功耗模式电流
8uA-3V
，抗电源辐射干扰，宽供电电压
封装：
SOP8
VK3602K ---
工作电压
/
电流：
2.4V-5.5V/60UA-3V
感应通道数：
2 2
对
2
直接输出
低功耗模式电流
8uA-3V
，抗电源辐射干扰，宽供电电压
封装：
SOP8
VK36N2D ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
2 1
对
1
直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过
CAP
调节灵敏封装：
SOP8
VK36N3BT ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
3 BCD
码锁存输出
触摸积水仍可操作，抗电源及手机干扰，可通过
CAP
调节灵敏
封装：
SOP8
VK36N3BD ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
3 BCD
码直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过
CAP
调节灵敏
封装：
SOP8
VK36N3BO ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
3 BCD
码开漏输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP8/DFN8
（超小超薄体积）
VK36N3D ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
3 1
对
1
直接输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N4B ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
4 BCD
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N4I---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
4 I2C
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N5D ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
5 1
对
1
直接输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N5B ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
5 BCD
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N5I ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
5 I2C
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N6D ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
6 1
对
1
直接输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N6B ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
6 BCD
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N6I ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
6 I2C
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N7B ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
7 BCD
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N7I ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
7 I2C
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N8B ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
8 BCD
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N8I ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
8 I2C
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N9I ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
9 I2C
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
VK36N10I ---
工作电压
/
电流：
2.2V-5.5V/7UA-3V3
感应通道数：
10 I2C
输出
触摸积水仍可操作，抗电源及手机干扰
封装：
SOP16/DFN16
（超小超薄体积）
1-8
点高灵敏度液体水位检测
IC——VK36W
系列
VK36W1D ---
工作电压
/
电流：
2.2V-5.5V/10UA-3V3 1
对
1
直接输出
水位检测通道：
1
可用于不同壁厚和不同水质水位检测，抗电源
/
手机干扰封装：
SOT23-6
备注：
1.
开漏输出低电平有效
2
、适合需要抗干扰性好的产品应用
VK36W2D ---
工作电压
/
电流：
2.2V-5.5V/10UA-3V3 1
对
1
直接输出
水位检测通道：
2
可用于不同壁厚和不同水质水位检测，抗电源
/
手机干扰封装：
SOP8
备注：
1. 1
对
1
直接输出
2
、输出模式
/
输出电平可通过
IO
选择
VK36W4D ---
工作电压
/
电流：
2.2V-5.5V/10UA-3V3 1
对
1
直接输出
水位检测通道：
4
可用于不同壁厚和不同水质水位检测，抗电源
/
手机干扰封装：
SOP16/DFN16
备注：
1. 1
对
1
直接输出
2
、输出模式
/
输出电平可通过
IO
选择
VK36W6D ---
工作电压
/
电流：
2.2V-5.5V/10UA-3V3 1
对
1
直接输出
水位检测通道：
6
可用于不同壁厚和不同水质水位检测，抗电源
/
手机干扰封装：
SOP16/DFN16
备注：
1. 1
对
1
直接输出
2
、输出模式
/
输出电平可通过
IO
选择
VK36W8I ---
工作电压
/
电流：
2.2V-5.5V/10UA-3V3 I2C
输出
水位检测通道：
8
可用于不同壁厚和不同水质水位检测，抗电源
/
手机干扰封装：
SOP16/DFN16
备注：
1. IIC+INT
输出
2
、输出模式
/
输出电平可通过
IO
选择
