产品品牌：永嘉微电/VINKA

工程服务，技术支持

产品型号：VK1650

封装形式：DIP16/SOP16

产品年份：新年份

概述：

VK1650 是一种带键盘扫描电路接口的 LED 驱动控制专用电路。内部集成有 MCU 输入输出控制数字接口、数据锁存器、LED 驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于 24 小时长期连续工作的应用场合。

功能特征：

★显示模式：8 段×4 位

★段驱动电流不小于 25mA，字驱动电流不小于 150mA

★ 提供 8 级亮度控制

★ 键盘扫描：7×4bit

★电188@2466@2436

★ 高速两线式串行接口

★ 内置时钟振荡电路

★ 内置上电复位电路

★ 支持 3V－5.5V 电源电压

★ 提供 DIP16（VK1650）及 SOP16(VK1650B)封装

★ 此篇叙述为功能简介

vk1651产品说明手册.pdf

vk1650 产品说明手册.pdf

vk16k33 产品说明手册.pdf

——————————————————————————————

产品品牌：永嘉微电/VINKA

工程服务，技术支持

产品型号：VK1651

封装形式：DIP16/SOP16

产品年份：新年份

概述：

VK1651 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉。微波炉及小家电产品的显示屏驱动。

其主要特点如下：

★采用功率CMOS工艺

★显示模式（7字段×4位），支持共阳数码管输出

★键扫描(1×7bit)

★辉度调节电路（占空比8级可调）

★串行接口（CLK ， DIO）

★电188@2466@2436

★振荡方式：内置RC 振荡（450KHz±5%）

★内置上电复位电路

★内置自动消隐电路

★封装形式：DIP16或SOP16

★ 此篇叙述为功能简介
——————————————————————————————————————
产品品牌：永嘉微电/VINKA

­ 工程服务，技术支持

产品型号：VK16K33

封装形式：SOP28/24/20

产品年份：新年份

概述：

VK16K33 是一个内存映射和多功能LED控制器驱动程序。VK16K33有28SOP、24SOP和20SOP三种封装规格，分別对应三种最大显示点数；16x8点LED和13x3个按键、12x8点LED和10x3个按键，以及8x8点LED和8x3个按键。內建显示记忆体及RC振荡电路；工作电压：4.5V～5.5V；VK16K33支持中断信号和轮询两种工作模式。可选择性的提供按键中断信号給MCU，MCU可不须一直检查按键状态。

VK16K33 与系统控制晶片的传输只需2根信号线，通过VK16K33 侦测按键输入，可减少主版MCU I/O数目及精简主版及面板的布局线路；因此可降低产品整体成本。 VK16K33适用于高端家电、影音设备、仪表设备、车用装置等LED显示器/面板的控制及驱动。该VK16K33的软件配置特性使它适用于多个LED应用，包括LED模块和显示子系统。该VK16K33与大多数微控制器兼容，并通过两线双向I2C总线进行通信。

特性说明:

★ 工作电压：4.5V〜5.5V

★ 集成的RC振荡器

★ I2C总线接口

★ 16 *8位RAM用于显示数据存储

★ 最大显示 16×8模式，16seg和8com

★ R / W地址自动递增

★电188@2466@2436

★ 最大 13×3带按键扫描

★ 16步调光电路

★ 20个/ 24/28引脚SOP封装类型的选择

————————————

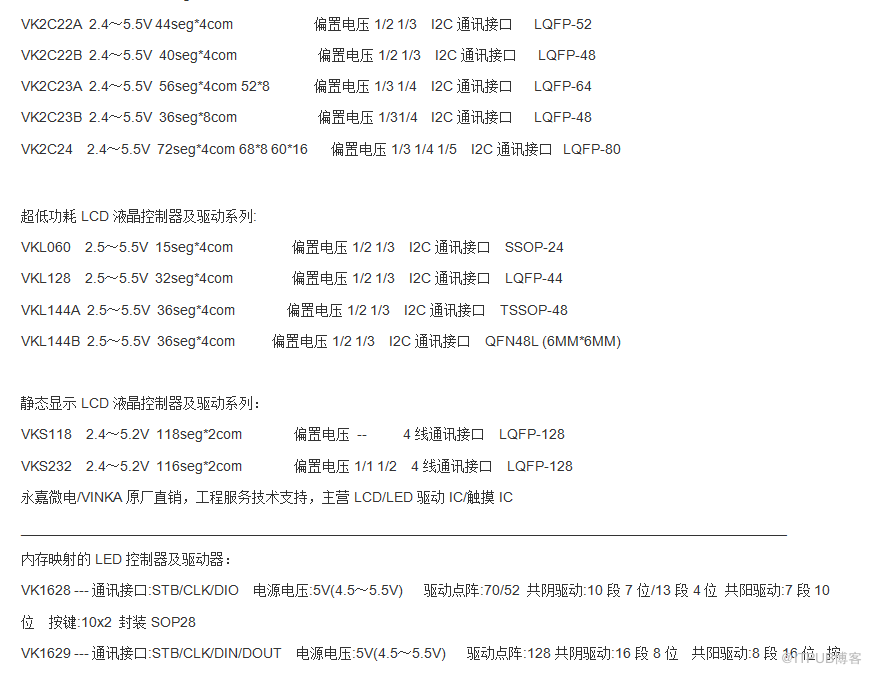

内存映射的LED控制器及驱动器

VK1628 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28

VK1629 --- 通讯接口:STb/CLK/DIN/DOUT    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44

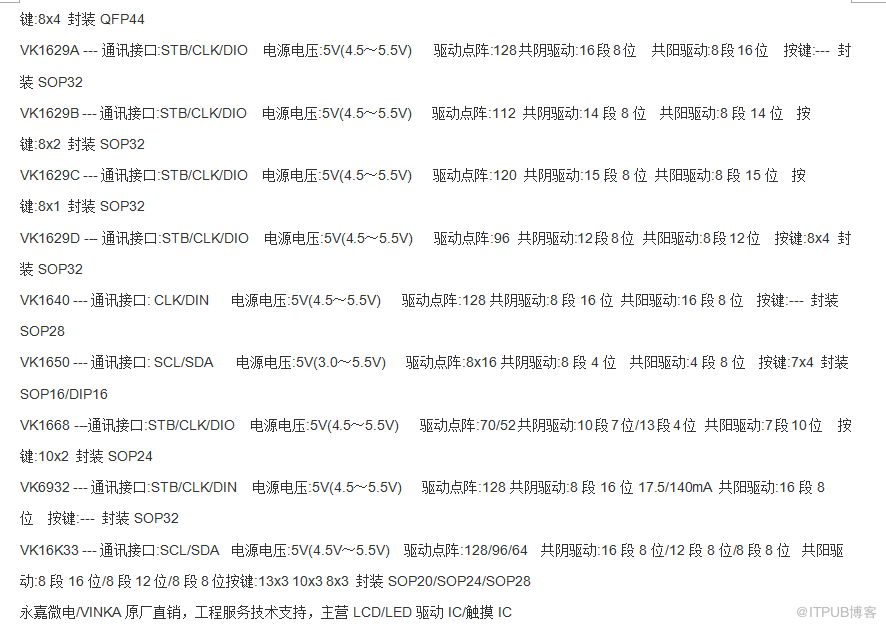

VK1629A --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32

VK1629B --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:112

共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32

VK1629C --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:120

共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32

VK1629D --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:96

共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32

VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28

VK1640A --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SSOP28

VK1640B --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:96

共阴驱动:8段12位  共阳驱动:12 段8位   按键:---  封装SSOP24

VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.0～5.5V)

共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16

VK1651 --- 通讯接口: SCL/SDA    电源电压:5V(3.0～5.5V)

共阴驱动:7段4位   共阳驱动:4段7位   按键:7x1  封装SOP16/DIP16

VK1616 --- 通讯接口: 三线串行    电源电压:5V(3.0～5.5V)

显示模式：7段4位   按键:7x1  封装SOP16/DIP16

VK1668 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24

VK6932 --- 通讯接口:STb/CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32
VK16K33 A/B/C---  通讯接口:SCL/SDA   电源电压:5V(4.5V～5.5V)   驱动点阵:128/96/64

共阴驱动:16段8位/12段8位/8段8位

共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3

封装SOP20/SOP24/SOP28
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、

数据锁存器、键盘扫描等电路。本产品主要应用于 VCR、VCD、DVD 及

家庭影院等产品的显示屏驱动  封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴

10x2 按键，封装SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴

10x2 按键，封装QFP24
VK1S38A ---  LED驱动IC 8段×8位   封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,

内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路，封装SOP32
