三维场景构建 是 数字孪生应用开发 的基础工作， 常常面临如下难点：

难以获取

无三维模型数据，

没有高水平建模、采集团队

难以整合

现有数据 来源众多、格式各异，

标准繁杂，数据融合困难

难以美观

应用开发人员缺乏视觉效果把握能力，

导致最终场景效果很差

难以维护

后续修改和维护困难，

难以有效支持应用的 持续开发

难以复用

几乎无法在未来再次复用，

低水平重复建设，无法保值

1.场景构建定义

场景构建是，图观帮助数字孪生应用开发者快速构建规模庞大、效果惊艳的数字孪生场景的 一项综合服务。

场景构建主要为开发者生成：

• L1-L4级 室外场景：从 行政区域地块 到 园区建筑、设施 的室外 数字孪生场景
• L1-L4级 室内场景：从 建筑简要内构 到 楼层房间、设施 的室内 数字孪生场景

场景构建 包括如下步骤：

（1）数据生成：三维数据的建模或扫描采集

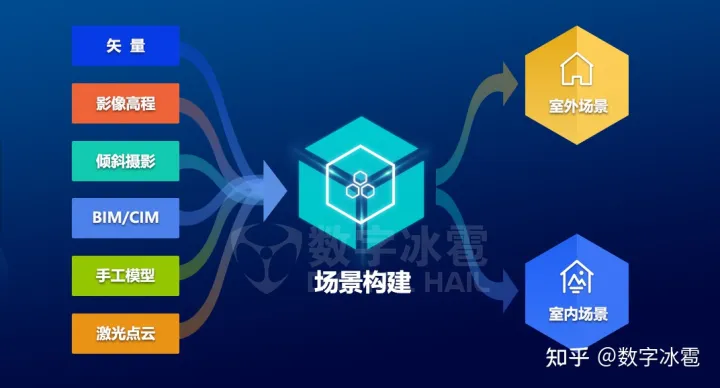

（2）整合构建：转换校准各类数据，视觉效果美化，统一整合成最终场景

（3）服务发布：发布为 数字孪生 场景云服务，供图观 API 开发接口调用

最终交付的 数字孪生场景，具备如下优势：

• 快速交付，基于多年的成熟交付经验，一般两周内即可交付预览版场景
• 标准服务，任何应用都能 通过 统一API 便捷的控制场景中的各种要素
• 多平台适配，用户场景可以显示在具备大中小屏幕的各型设备上
• 兼容 WGS84 经纬度 地理坐标系，可轻松一张图显示 用户各种业务数据
• 可交付培训用户 编辑工具，可对场景数据 长期更新维护

2.场景构建 内容

2.1场景构建室外

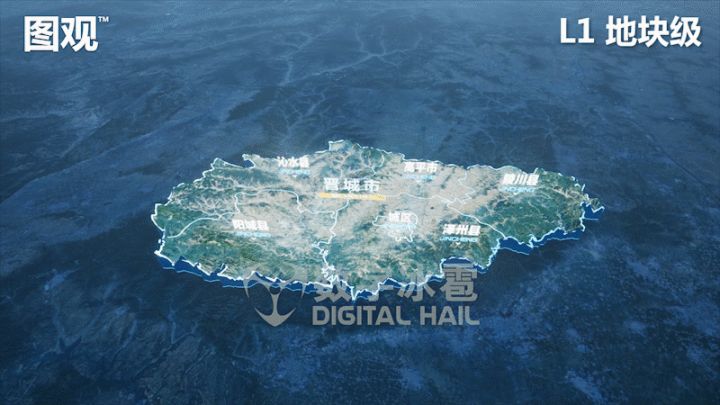

2.1.1 L1-地块级

以 地理板块 形式，表现 国家、省市、地区 等大范围区划 的状态，目标位置、数据分布等 业务要素，适用于大范围宏观 孪生态势监测。

场景包含地形、地貌、山脉、行政区划、区划地名等要素信息， 适合最小观看距离 10 公里的 数字孪生场景。

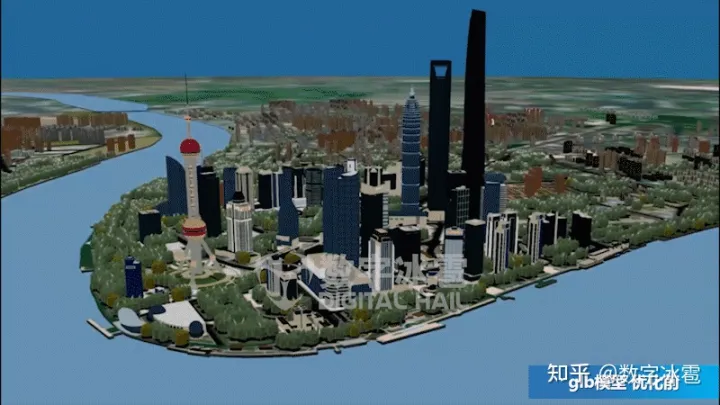

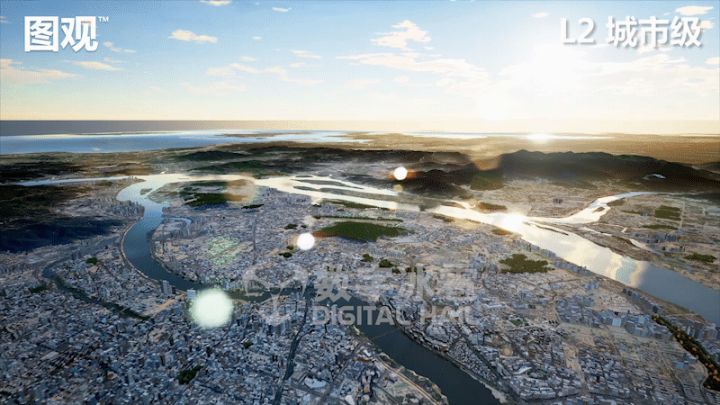

2.1.2 L2-城市级

以 三维实景 形式，中等精度 表现 城市范围 的城市外观、状态，目标位置、数据分布等 业务要素，适用于 城市宏观 孪生态势监测。

场景包含地形、地貌、山脉、行政区划、区划地名、河流水体、大范围植被、骨干路网概要外观、建筑概要外观等要素信息，可真实反映昼夜、日照、云层、天气、季节等环境效果。适合最小观看距离 3 公里的 数字孪生场景。

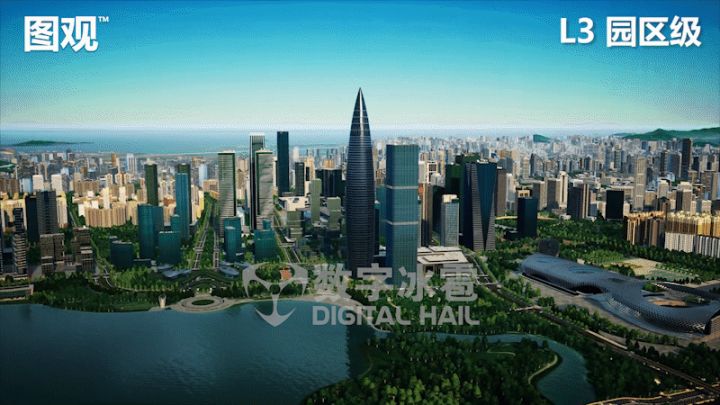

2.1.3 L3-园区级

以 三维实景 形式，高精度 表现 园区/街区范围的 场景外观、状态，目标位置、数据分布等 业务要素，适用于 街区/园区级 孪生态势监测。

场景包含精细化 地形地貌、路网、行政区划、河流水体、道路两侧植被、道路精细外观等要素信息，可真实反映昼夜、日照、云层、天气、季节等环境效果，支持融合实地倾斜摄影数据，适合最小观看距离 200米 的 数字孪生场景。

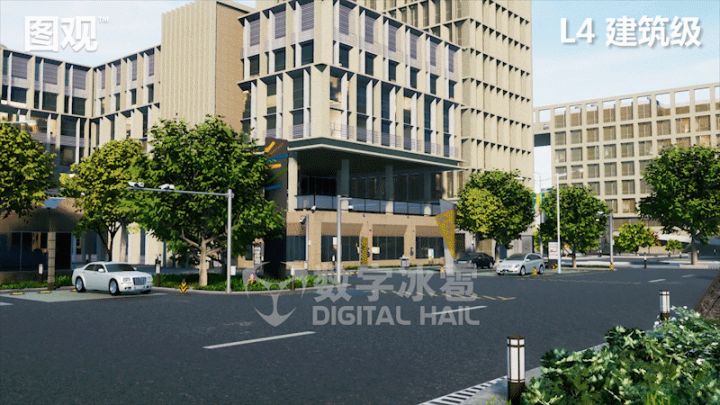

2.1.4 L4-建筑级

以 三维实景 形式，超高精度 表现 建筑/设施 周边范围的 场景外观、状态，目标位置、数据分布等 业务要素，适用于 建筑/设备级 孪生态势监测。

场景包含地形、地貌、山脉、行政区划、区划地名、河流水体、道路两侧植被、建筑 精确外观、道路 精确外观、设施 精确外观；可真实反映昼夜、日照、云层、天气、季节等环境效果，适合最小观察距离5米的数字孪生场景。

2.2场景构建 室内

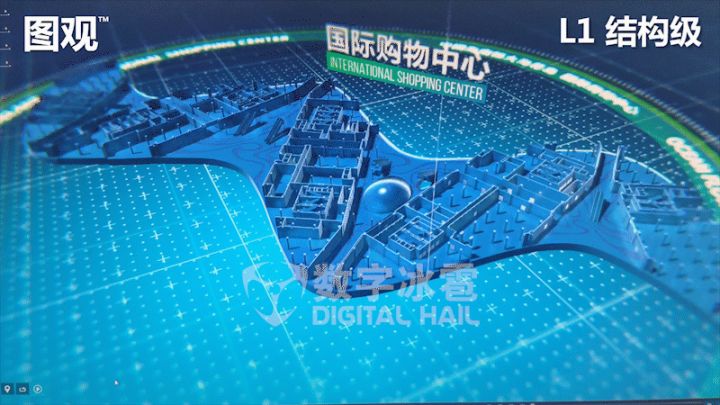

2.2.1 L1-结构级

以 概要模型 形式，表现 建筑/楼层 基本区域 结构布局、状态，目标位置、数据分布等 业务要素，适用于 建筑/楼层 孪生 概要态势监测。

场景包含墙壁简要外观、结构件简要外观、区域划分、区域名称等要素信息；不含材质贴图、不支持漫游。

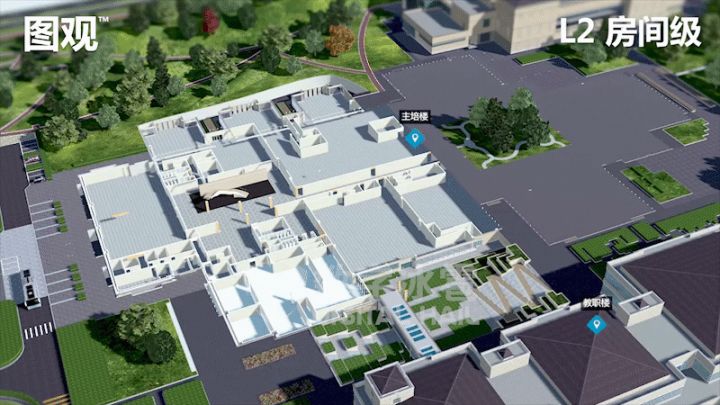

2.2.2 L2-房间级

以 概要模型 形式，表现 建筑/楼层 包含 房间的 户型结构、承重墙、房门，以及房间的 状态，位置、数据分布等 业务要素。

场景包含墙壁简要外观、结构件简要外观、区域划分、区域名称、房间墙壁简要外观、房门简要外观、房间划分、房间名称等要素信息，含简单贴图，不支持漫游。

2.2.3 L3-设施级

以 精细模型 形式，中精度还原 建筑/楼层/房间 的 户型结构、出入口、详细陈设摆放（门窗、家具、设备设施等），以及表现 建筑内部 详细设备设施 粒度的 状态，位置、数据分布等 业务要素。

场景包含墙壁简要外观、结构件简要外观、区域划分、区域名称、房间墙壁简要外观，房门简要外观、房间划分、房间名称等要素信息。包含写实材质贴图，支持近距离查看建筑室内细节。

2.2.4 L4-漫游级

以 高拟真模型 形式，高逼真还原房间户型结构、室内装潢、详细陈设摆放（门窗、家具、设备设施、软装等），以真实视景效果表现的建筑内部 纹理细节粒度的状态，位置、数据分布等 业务要素。

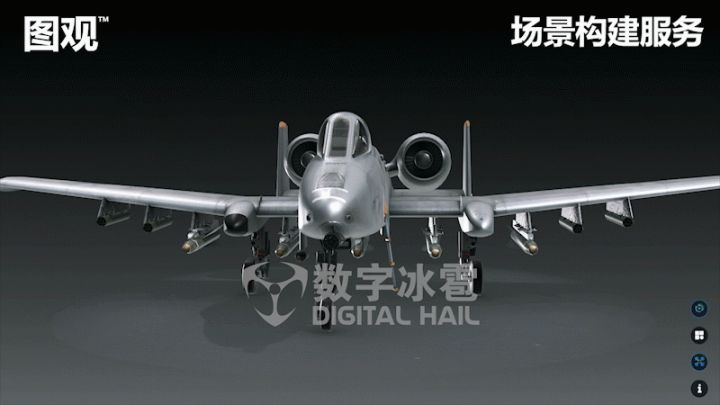

2.3三维模型制作服务

以 手工建模 方式，使用主流专业三维建模软件，提供建筑、设备级要素对象 白模/低模/高精度 多级别人工建模服务，支持对模型对象复杂结构、关节驱动、渲染效果、多级细节显示进行定义和配置，输出通用FBX、GLB等各种主流建模文件类型，最高精度可实现毫米级细节显示、PBR材质纹理贴图的高拟真模型。

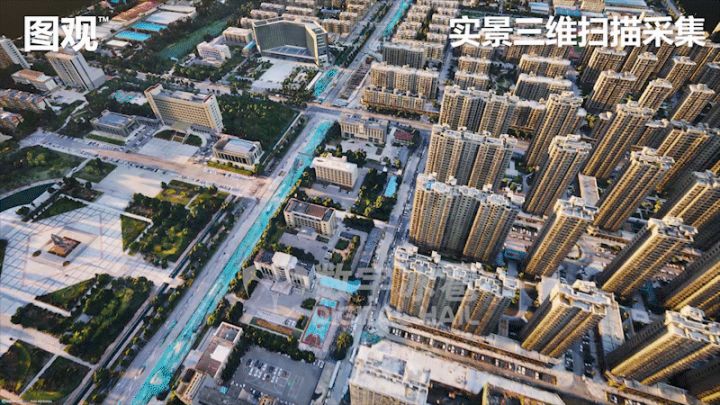

2.4实景三维扫描采集

提供 无人机航拍、三维实景数据采集、BIM建模、地图数据制作、激光点云等数据的采集与制作服务，支持人工修模、数据加工，输出标准3mx、OSGB、3DTILES等格式数据，满足各类应用场景。

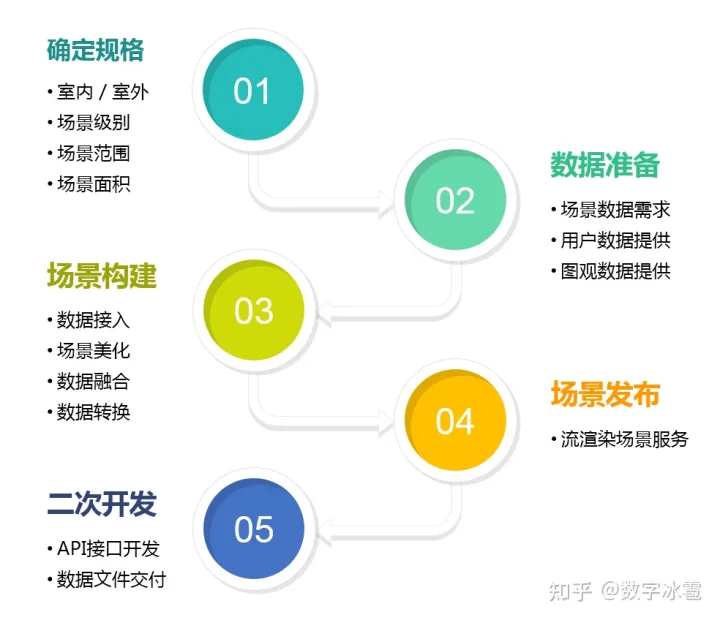

3场景构建 流程

（1） 确定规格：

在场景构建前，需要详细确定场景的： 精度级别：室外L1~L4；室内 L1~L4 场景面积：不同 精度级别的构建面积，可以在项目中组合在一起

（2） 数据准备：

根据上一步确定的精度级别，以及该精度级别的数据需求，汇总各项数据，并帮助您鉴定您提供数据的 质量和可用性。最终把多方数据汇总成一套完整的基础数据集，为后续场景构建打下坚实基础。

当然，这里并不强制要求所有数据必须全部提供到位才能进行后面的环节，我们可以在具备大部分数据的前提下，提前开展场景构建工作，后续陆续到位的数据，可以不断补充到已经构建好的场景中。

（3） 场景构建：

基于准备完毕的场景数据，会进行不同格式数据的转换和融合，地理投影坐标系的统一转换校准，多源异构数据的接入，以及对构建好场景进行效果美化，视觉效果不断进行调优。

（4） 场景发布：

需要使用场景服务器，将构建完成的数字孪生场景，发布为 流渲染场景服务，这样可以在自己的应用中，像一条网址一样进行调用了，并可以通过统一API，对其发送各种指令进行控制。

（5） 二次开发：

通过图观统一API，在自己应用的代码中，轻松调用已经发布的场景。也可以使用图观API调试器，体验和详细测试场景的各种指令和效果特性。

发布后的标准数字孪生场景服务，可以非常简单的被各种应用调用和二次开发为不同用途的数字孪生应用。

4场景构建优势

4.1震撼真实的实时渲染效果！

提供超逼真、难以言表的震撼真实数字孪生场景，以无以匹敌的视觉效果，让数字孪生产品 如虎添翼，牢牢吸引用户眼球！

4.2快速交付，时间缩短到周！

基于多年的成熟经验，以及标准化的构建流程，即使是城市级别的超大范围场景，在数据准备充分的的前提下，一般两周内即可交付预览版场景！

4.3纯云服务，便捷访问控制！

构建好的数字孪生场景，通过 场景服务器 发布为 标准场景云服务，任何 JS 开发的云应用都能一句代码轻松调用，并通过 图观统一API 便捷的访问和控制场景中各种要素，二次开发成本极低！

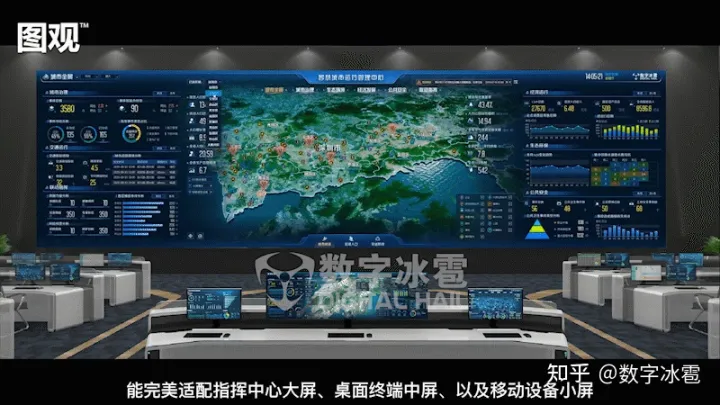

4.4多屏兼容，大中小屏终端，效果保持一致！

基于可交互视频流渲染的技术架构，数字孪生场景 运行在各型设备上的 渲染效果、人机交互体验 完全保持一致！完美适配指挥中心大屏、桌面终端中屏、以及移动设备小屏！

4.5统一坐标，多源数据一张图！

内核支持兼容 全球最应用广泛的 WGS84 经纬高地理坐标系，可以将 数字孪生场景空间中的 各类业务数据，无需二次转换，直接一张图融合显示！
