不知你是否有这种体验，写作业时思路被突然打断，工作时被无端打扰，在创作时灵感被突然打乱。于是我就想做一个免打扰灯，提醒看到灯的人，里面的人正在工作。

那是一个风雨交加的晚上，我看见外面闪着七彩的光芒，我开始以为是我的意中人踩着七彩祥云来接我了。结果我仔细定睛一看，是一双紫色椰子鞋，他带着一个闪着七彩光芒的手套。吵着闹着要打什么响指之类的，我当时上去就是一个滑铲。把他手套上的宝石一颗一颗的拆下来了。大家来看看这些宝石值钱嘛，能不能在上海整个海景房。

“想要我的宝石吗？如果想要的话，那就到下文去找吧，我全部都放在哪里了。”


功能：
1.内附磁体可贴在金属门及金属制品上。
2.可使用手机远程控制工作灯亮，告知其他人自己的工作状态
3.可当做表示自己心情的心情指示灯，如：红色代表今天很生气，蓝色代表今天很开心。（有女票的同志再也不用跪搓衣板了，有么有。）

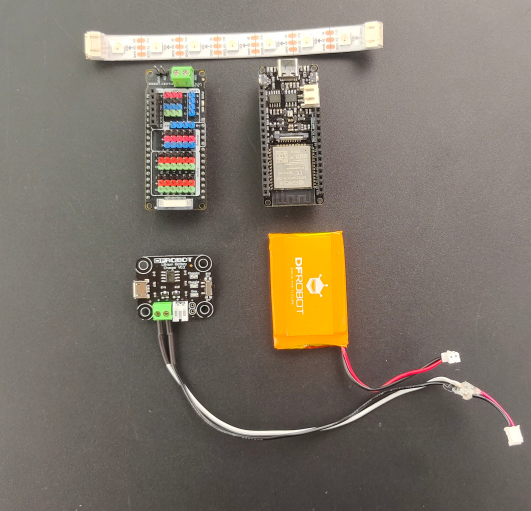

一、准备材料

1.硬件材料：

• ESP32-E扩展板

• ESP32-E主板

• 3.7V电池

• 3.7V电池充电器

• 7灯珠灯带

二、制作过程

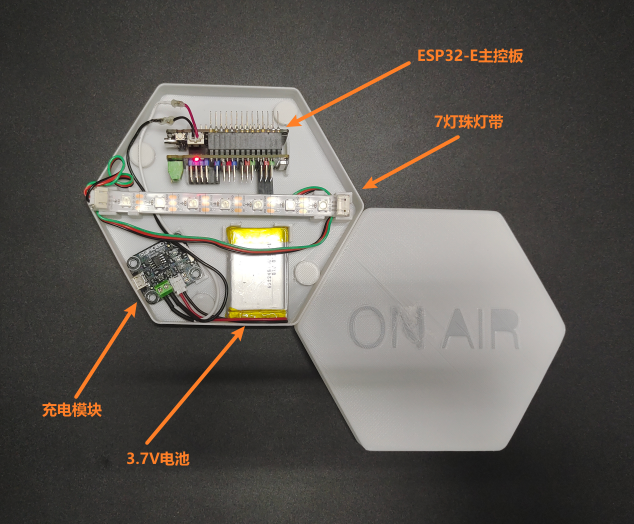

1.将各个模块按下图进行连接



2.安装开发板和库文件

• 关于如何下载本次使用的库文件，。
• 关于如何使用Firebeetle Board-ESP32-E，。
• 关于如何下载库文件， 。


三、了解并使用SIoT

3.1 了解SIoT
         SIoT 为“虚谷物联”项目的核心软件，是为了帮助中小学生理解物联网原理，并且能够基于物联网技术开发各种创意应用。



3.2 SIoT软件下载

3.3SIoT软件准备

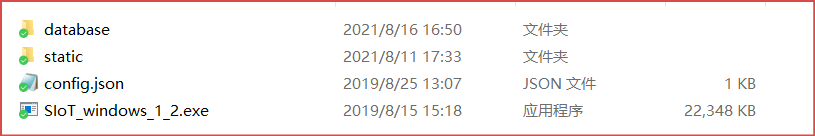

SIoT 是一个绿色软件，将下载的压缩包解压并打开 。




3.4 运行SIoT

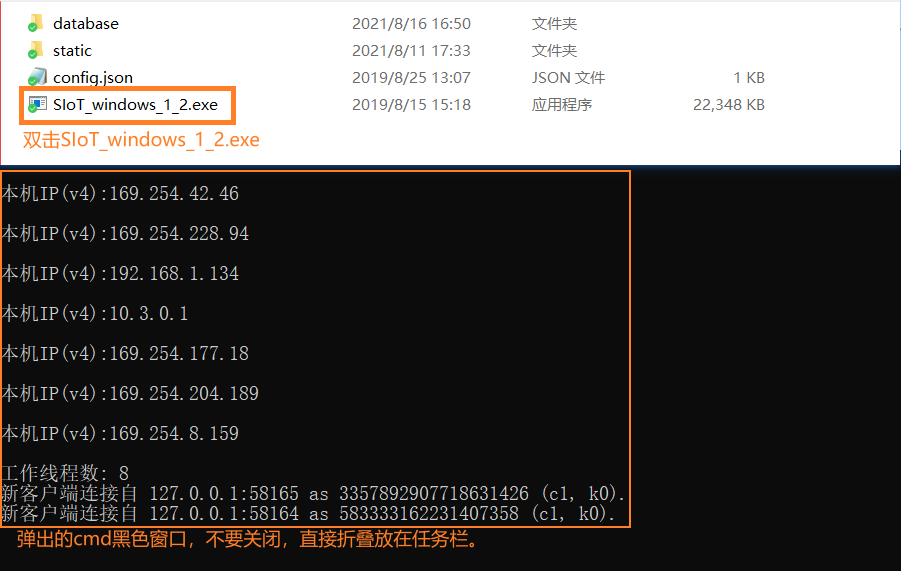

      双击SIoT_win.exe, 可以看到一个黑色的CMD窗口。

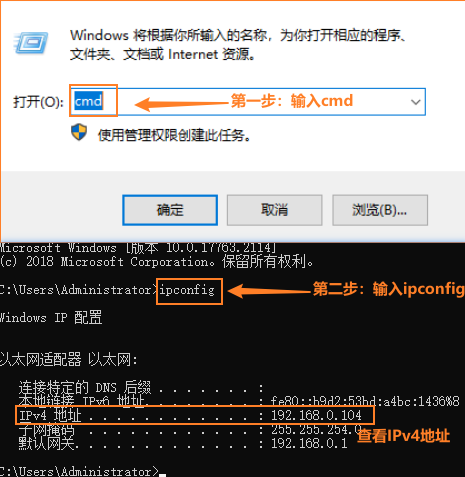

3.5 获取电脑IP

• 同时按下键盘上的“WIN”+“R”
• 输入"cmd",点击确定，弹出小黑框
• 在小黑框输入”ipconfig“，点击键盘”enter“，在小黑框中可以看到IP地址，如下图的IP为192.168.0.104.

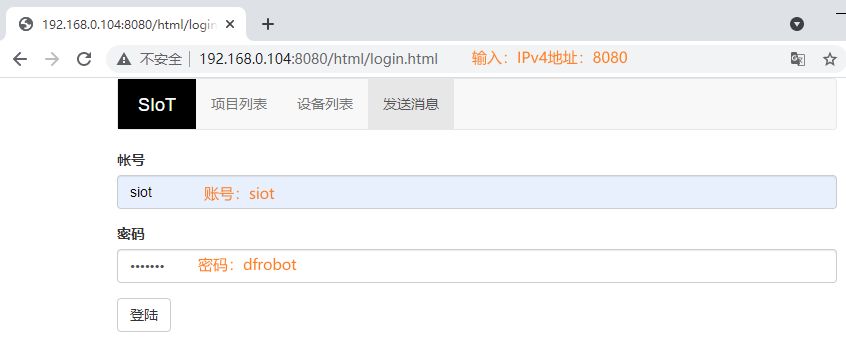

3.6 打开SIoT网页端

•    打开电脑浏览器，在网址栏输入 获得的IP地址加上“:8080”，如： 192.168.0.104:8080
•   登录SIoT,账号：siot      密码：dfrobot


打不开怎么办？

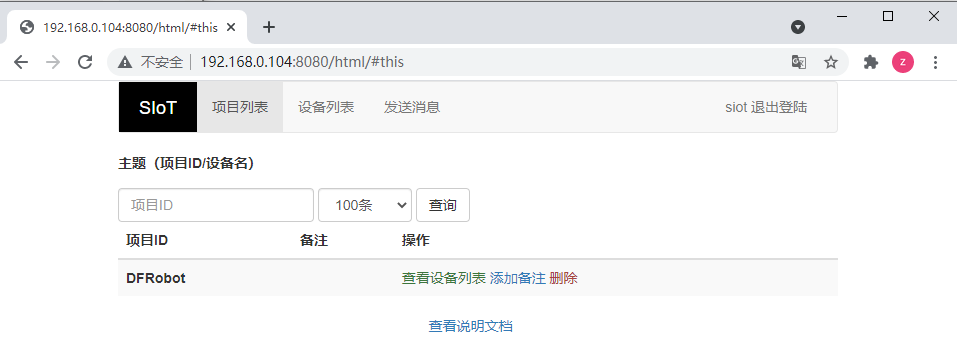

3.7 登录之后的页面展示

• 如果看到此页面就完成了我们第一个小目标

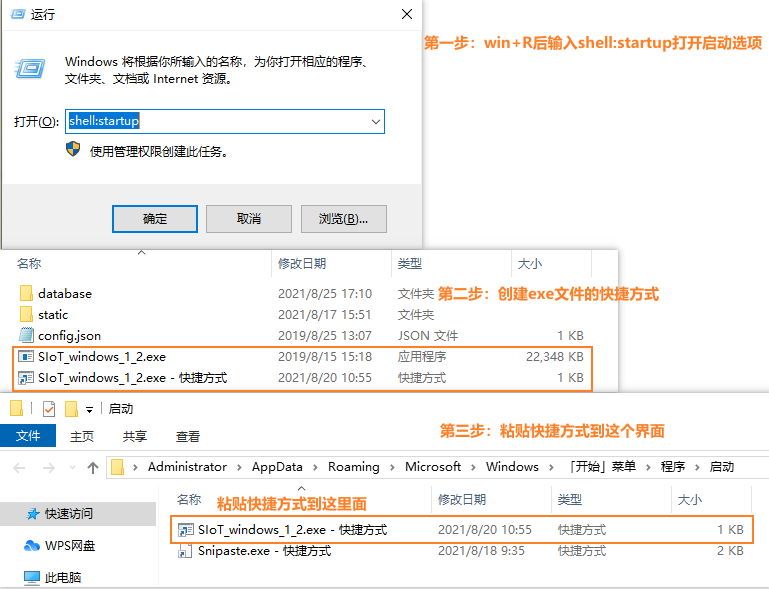

3.8 开机就自动打开这个程序

• win+R 输入shell:startup
• 创建SIoT1.2.exe的快捷方式
• 粘贴快捷方式到开机启动项


四、烧录代码远程点亮灯带

4.1 烧录代码

#include <DFRobot_Iot.h>#include <FastLED.h>#define NUM_LEDS 7#define DATA_PIN D6#define CLOCK_PIN 13CRGB leds[7];void obloqMqttEventT0(String& message);const String topics[1] = {"DFRobot/Seifer"}; //项目名称/设备名称const MsgHandleCb msgHandles[1] = {obloqMqttEventT0};DFRobot_Iot myIot;void obloqMqttEventT0(String& message) {  if ((message==String("Red"))) { //判断发送信息是否为“Red”  fill_solid(leds, 7, CRGB::Red);    //灯带灯珠7颗，显示颜色为红色  FastLED.show();                      //刷新灯带颜色  }  else if ((message==String("off"))) {    FastLED.clear();                   //关闭灯带    FastLED.show();                     //刷新灯带颜色  }  else if ((message==String("Green"))) {  fill_solid(leds, 7, CRGB::Green);      //灯带灯珠7颗，显示颜色为绿色  FastLED.show();  }  else if ((message==String("Blue"))) {  fill_solid(leds, 7, CRGB::Blue);        //灯带灯珠7颗，显示颜色为蓝色  FastLED.show();  }  else if ((message==String("Yellow"))) {  fill_solid(leds, 7, CRGB::Yellow);     //灯带灯珠7颗，显示颜色为黄色  FastLED.show();  }  else if ((message==String("White"))) {  fill_solid(leds, 7, CRGB::White);    //灯带灯珠7颗，显示颜色为白色  FastLED.show();  }  else if ((message==String("Purple"))) {  fill_solid(leds, 7, CRGB::Purple);  //灯带灯珠7颗，显示颜色为紫色  FastLED.show();  }}void setup() {  Serial.begin(115200);  FastLED.addLeds<NEOPIXEL, DATA_PIN>(leds, NUM_LEDS);  myIot.setMqttCallback(msgHandles);  myIot.wifiConnect("dfrobotOffice", "dfrobot2011"); //WiFi账号：dfrobotOffice，WiFi密码：dfrobot2011  while (!myIot.wifiStatus()) {yield();}  myIot.init("192.168.0.104","siot","","dfrobot", topics, 1883); //IPv4地址：192.168.0.104，siot账号：siot，siot密码：dfrobot  myIot.connect();  Serial.println("发起连接");  while (!myIot.connected()) {yield();}  Serial.println("MQTT链接成功");  myIot.publish(topic_0, "hello");}void loop() {}

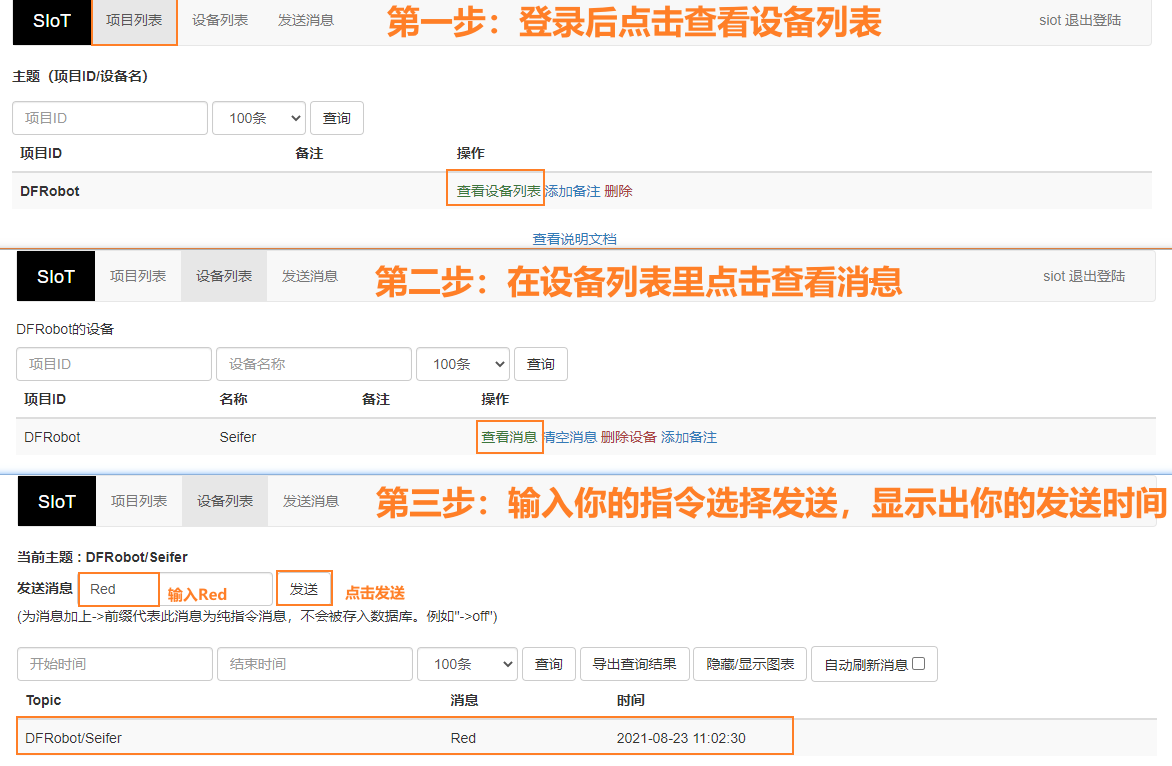

4.2 在SIoT网页端点亮灯带

• 登录SIoT网页端之后，点击 DFRobot项S目中的查看设备列表
• 在设备列表里找到Seifer，点击查看消息
• 输入你想要执行的执行的指令，点击发送消息

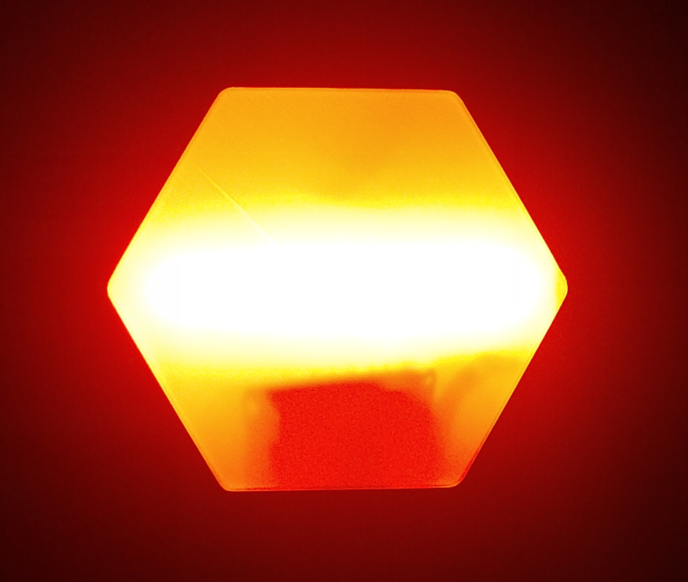

• 灯带点亮成功


五、制作手机端远程控制界面

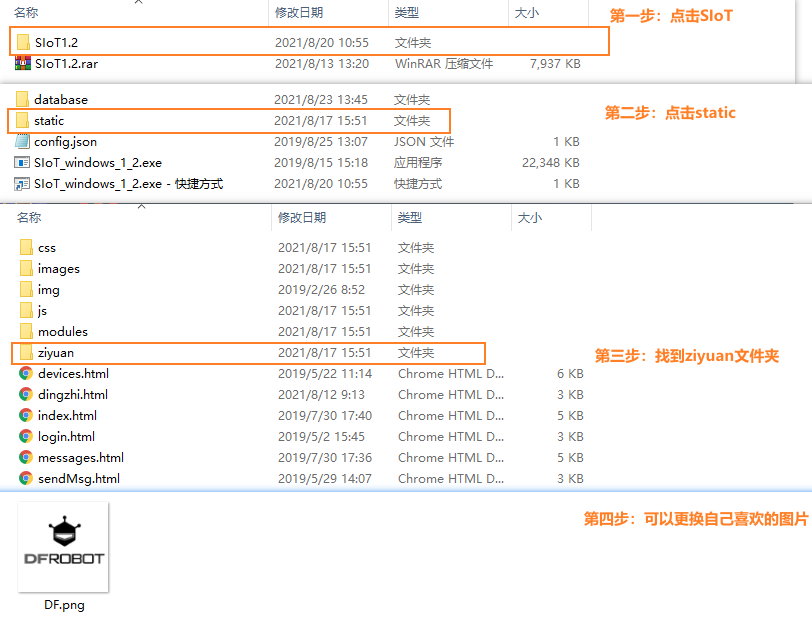

5.1选择你喜欢的插...插图



5.2 写一个简单的静态网页

• 修改dingzhi.html的IPv4地址

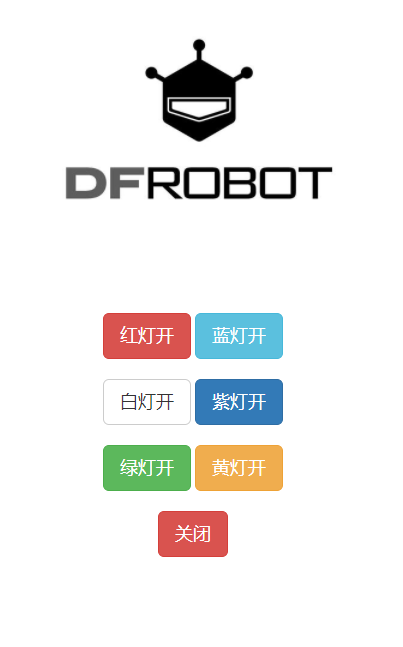

• 电脑网页端界面效果展示

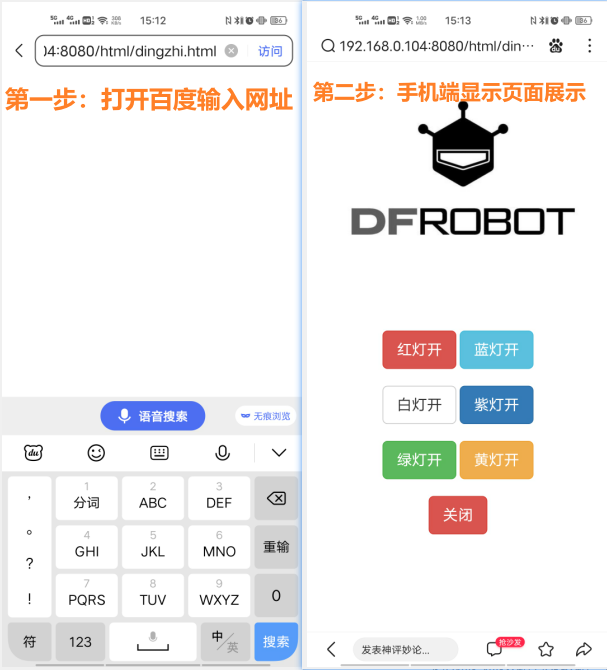

5.3  打开手机浏览器输入网址

http://192.168.0.104:8080/html/dingzhi.html复制代码

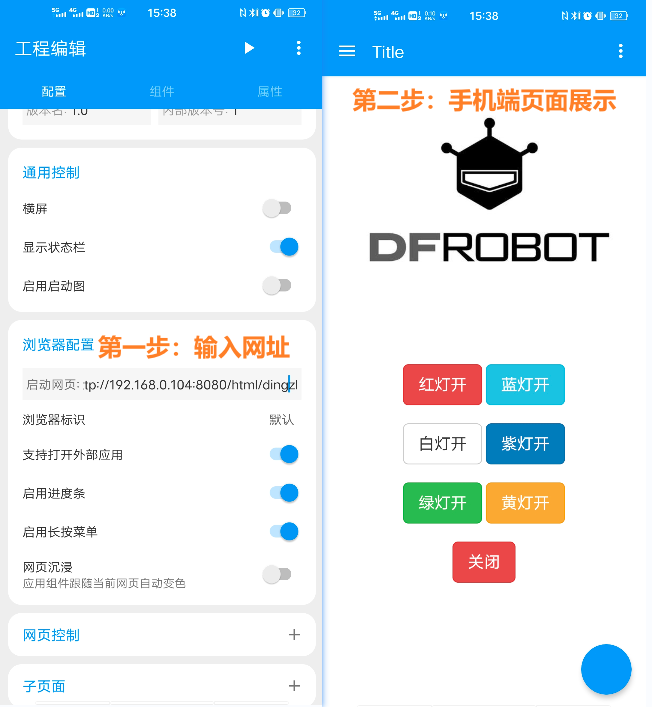

5.4 用手机app生成器，把输入的网址生成一个手机app

• 下载压缩包：

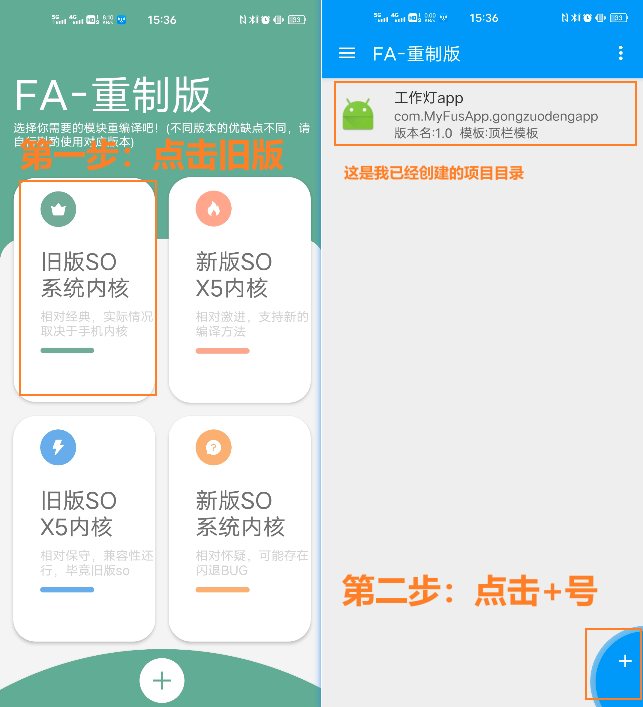

• 安装到手机端


• 创建app的名称


• app中的界面展示


• 输入的网址依然是： http://192.168.0.104:8080/html/dingzhi.html

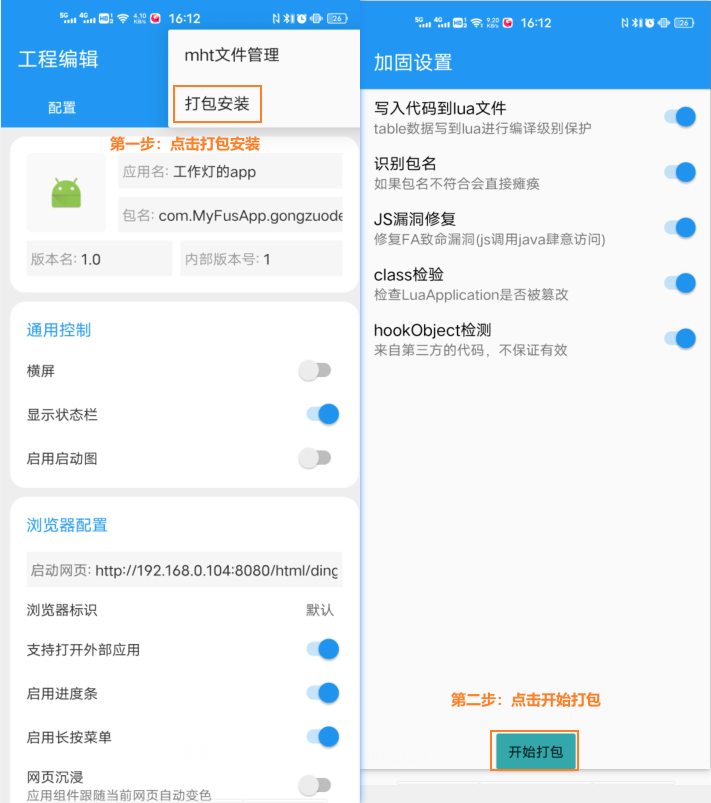

• 安装已经生成的工作灯app

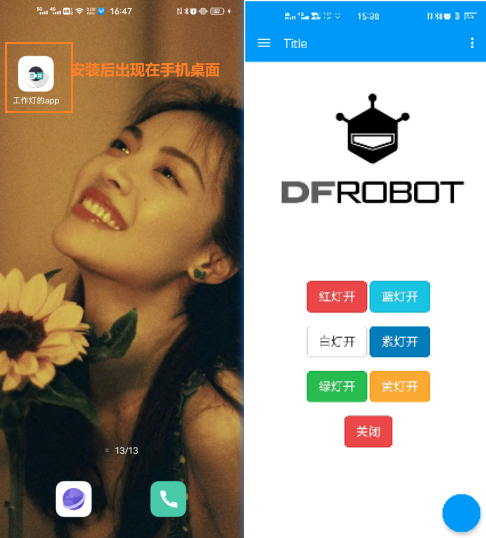

• 打开我们刚才安装的工作灯app
• 点击按钮，就可以看见灯的变化了


• Now go boldly and show your mood and work state
