经过近两年时间的优化和打磨，Apache ShardingSphere 5.0.0 GA 版终于在本月正式发布，相比于 4.1.1 GA 版，5.0.0 GA 版在内核层面进行了大量的优化。 首先，基于可插拔架构对内核进行了全面改造，内核中的各个功能可以任意组合并叠加使用。其次，为了提升 SQL 分布式查询能力，5.0.0 GA 版打造了全新的 Federation 执行引擎，来满足用户复杂的业务场景。此外，5.0.0 GA 版在内核功能 API 层面也进行了大量优化，旨在降低用户使用这些功能的成本。本文将为大家详细解读 5.0.0 GA 版中的这些重大内核优化，并将对比两个 GA 版本中存在的差异，以典型的数据分片、读写分离和加解密整合使用的场景为例，帮助用户更好地理解这些优化并完成版本升级。

端正强

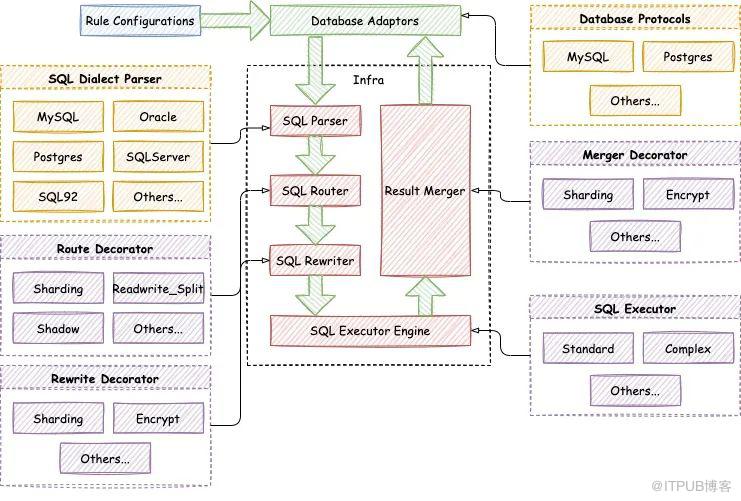

可拔插架构内核

• 数据分片：实现了元数据加载、SQL 路由、SQL 改写和结果归并的全部功能扩展点，在数据分片功能内部，又提供了分片算法、分布式 ID 等扩展点；
• 读写分离：实现了 SQL 路由的功能扩展点，功能内部提供了负载均衡算法扩展点；
• 加解密：实现了元数据加载、SQL 改写和结果归并的扩展点，内部提供了加解密算法扩展点；
• 影子库压测：实现了 SQL 路由的扩展点，在影子库压测功能内部，提供了影子算法扩展点；
• 高可用：实现了 SQL 路由的扩展点。

Federation 执行引擎

• 跨库关联查询：当关联查询中的多个表分布在不同的数据库实例上时，由 Federation 执行引擎提供支持。

rules:
- !SHARDING
  tables:
    t_order:
      actualDataNodes: ds_${0..1}.t_order_${0..1}
      tableStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: t_order_inline
    t_order_item:
      actualDataNodes: ds_${0..1}.t_order_item_${0..1}
      tableStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: t_order_item_inline

SELECT * FROM t_order o INNER JOIN t_order_item i ON o.order_id = i.order_id WHERE o.order_id = 1;
SELECT * FROM t_order o INNER JOIN t_user u ON o.user_id = u.user_id WHERE o.user_id = 1;
SELECT * FROM t_order o LEFT JOIN t_user_role r ON o.user_id = r.user_id WHERE o.user_id = 1;
SELECT * FROM t_order_item i LEFT JOIN t_user u ON i.user_id = u.user_id WHERE i.user_id = 1;
SELECT * FROM t_order_item i RIGHT JOIN t_user_role r ON i.user_id = r.user_id WHERE i.user_id = 1;
SELECT * FROM t_user u RIGHT JOIN t_user_role r ON u.user_id = r.user_id WHERE u.user_id = 1;

• 子查询：Apache ShardingSphere 的 Simple Push Down 引擎能够支持分片条件一致的子查询，以及路由到单个分片的子查询。对于子查询和外层查询未同时指定分片键，或分片键的值不一致的场景，需要由 Federation 执行引擎来提供支持。

SELECT * FROM (SELECT * FROM t_order) o;
SELECT * FROM (SELECT * FROM t_order) o WHERE o.order_id = 1;
SELECT * FROM (SELECT * FROM t_order WHERE order_id = 1) o;
SELECT * FROM (SELECT * FROM t_order WHERE order_id = 1) o WHERE o.order_id = 2;

• 聚合查询：对于 Apache ShardingSphere Simple Push Down 引擎暂不支持的一些聚合查询，我们也同样通过 Federation 执行引擎提供了支持。

SELECT user_id, SUM(order_id) FROM t_order GROUP BY user_id HAVING SUM(order_id) > 10;
SELECT (SELECT MAX(user_id) FROM t_order) a, order_id FROM t_order;
SELECT COUNT(DISTINCT user_id), SUM(order_id) FROM t_order;

内核功能 API 调整

shardingRule:
  tables:
    t_order:
      databaseStrategy:
        standard:
          shardingColumn: order_id
          preciseAlgorithmClassName: xxx
          rangeAlgorithmClassName: xxx
 complex:
          shardingColumns: year, month
          algorithmClassName: xxx
        hint:
          algorithmClassName: xxx
 inline:
          shardingColumn: order_id
          algorithmExpression: ds_${order_id % 2}
        none:
      tableStrategy:
        ...

rules:
- !SHARDING
  tables:
    t_order:
      databaseStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: database_inline
        complex:
          shardingColumns: year, month
          shardingAlgorithmName: database_complex
        hint:
          shardingAlgorithmName: database_hint
        none:
      tableStrategy:
        ...
  shardingAlgorithms:
    database_inline:
 type: INLINE
      props:
        algorithm-expression: ds_${order_id % 2}
    database_complex:
 type: CLASS_BASED
      props:
        strategy: COMPLEX
        algorithmClassName: xxx
    database_hint:
 type: CLASS_BASED
      props:
        strategy: HINT
        algorithmClassName: xxx

rules:
- !SHARDING
  autoTables:
 # 自动分片策略
    t_order:
      actualDataSources: ds_0, ds_1
      shardingStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: auto_mod
      keyGenerateStrategy:
        column: order_id
        keyGeneratorName: snowflake
  shardingAlgorithms:
    auto_mod:
 type: MOD
      props:
        sharding-count: 4
  tables:
 # 手动声明分片策略
    t_order:
      actualDataNodes: ds_${0..1}.t_order_${0..1}
      tableStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: table_inline
      dataBaseStrategy:
        standard:
          shardingColumn: user_id
          shardingAlgorithmName: database_inline

rules:
- !SHARDING
  tables:
    t_order:
      actualDataNodes: ds_${0..1}.t_order_${0..1}
      tableStrategy:
        standard:
          shardingAlgorithmName: table_inline
  defaultShardingColumn: order_id
  defaultDatabaseStrategy:
    standard:
      shardingAlgorithmName: database_inline
  defaultTableStrategy:
    none:

读写分离 API 调整

# 4.1.1 GA 读写分离 API
masterSlaveRule:
 name: ms_ds
 masterDataSourceName: master_ds
 slaveDataSourceNames:
 - slave_ds_0
 - slave_ds_1
# 5.0.0 GA 读写分离 API
rules:
- !READWRITE_SPLITTING
 dataSources:
 pr_ds:
 writeDataSourceName: write_ds
 readDataSourceNames:
 - read_ds_0
 - read_ds_1

加解密 API 调整

rules:
- !ENCRYPT
  encryptors:
    aes_encryptor:
 type: AES
      props:
        aes-key-value: 123456abc
    md5_encryptor:
 type: MD5
  tables:
    t_encrypt:
      columns:
        user_id:
          plainColumn: user_plain
          cipherColumn: user_cipher
          encryptorName: aes_encryptor
        order_id:
          cipherColumn: order_cipher
          encryptorName: md5_encryptor
      queryWithCipherColumn: true
  queryWithCipherColumn: false

影子库压测 API 调整

shadowRule:
  column: shadow
  shadowMappings:
    ds: shadow_ds

rules:
- !SHADOW
  enable: true
  dataSources:
    shadowDataSource:
      sourceDataSourceName: ds
      shadowDataSourceName: shadow_ds
  tables:
    t_order:
      dataSourceNames:
        - shadowDataSource
      shadowAlgorithmNames:
        - user-id-insert-match-algorithm
        - simple-hint-algorithm
  shadowAlgorithms:
 user-id-insert-match-algorithm:
 type: COLUMN_REGEX_MATCH
      props:
        operation: insert
 column: user_id
        regex: "[1]"
    simple-hint-algorithm:
 type: SIMPLE_NOTE
      props:
        shadow: true
        foo: bar

5.0.0 GA 升级指南

shardingRule:
  tables:
    t_order:
      actualDataNodes: ms_ds_${0..1}.t_order_${0..1}
      tableStrategy:
        inline:
          shardingColumn: order_id
          algorithmExpression: t_order_${order_id % 2}
    t_order_item:
      actualDataNodes: ms_ds_${0..1}.t_order_item_${0..1}
      tableStrategy:
        inline:
          shardingColumn: order_id
          algorithmExpression: t_order_item_${order_id % 2}
  bindingTables:
    - t_order,t_order_item
  broadcastTables:
    - t_config
  defaultDataSourceName: ds_0
  defaultDatabaseStrategy:
    inline:
      shardingColumn: user_id
      algorithmExpression: ms_ds_${user_id % 2}
  defaultTableStrategy:
    none:
  masterSlaveRules:
    ms_ds_0:
      masterDataSourceName: ds_0
      slaveDataSourceNames:
        - ds_0_slave_0
        - ds_0_slave_1
      loadBalanceAlgorithmType: ROUND_ROBIN
    ms_ds_1:
      masterDataSourceName: ds_1
      slaveDataSourceNames:
        - ds_1_slave_0
        - ds_1_slave_1
      loadBalanceAlgorithmType: ROUND_ROBIN
  encryptRule:
    encryptors:
      aes_encryptor:
 type: aes
        props:
          aes.key.value: 123456abc
    tables:
      t_order:
        columns:
          content:
            plainColumn: content_plain
            cipherColumn: content_cipher
            encryptor: aes_encryptor
      t_user:
        columns:
          telephone:
            plainColumn: telephone_plain
            cipherColumn: telephone_cipher
            encryptor: aes_encryptor

CREATE TABLE t_order(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100));
# Logic SQL: CREATE TABLE t_order(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_0(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_1(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_0(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_1(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100))
CREATE TABLE t_order_item(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100));
# Logic SQL: CREATE TABLE t_order_item(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_item_0(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_item_1(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_item_0(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_item_1(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
CREATE TABLE t_user(user_id INT(11) PRIMARY KEY, telephone VARCHAR(100));
# Logic SQL: CREATE TABLE t_user(user_id INT(11) PRIMARY KEY, telephone VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_user(user_id INT(11) PRIMARY KEY, telephone VARCHAR(100))

# ds_0 创建 t_order_0、t_order_1 和 t_user
CREATE TABLE t_order_0(order_id INT(11) PRIMARY KEY, user_id INT(11), content_plain VARCHAR(100), content_cipher VARCHAR(100))
CREATE TABLE t_order_1(order_id INT(11) PRIMARY KEY, user_id INT(11), content_plain VARCHAR(100), content_cipher VARCHAR(100))
CREATE TABLE t_user(user_id INT(11) PRIMARY KEY, telephone_plain VARCHAR(100), telephone_cipher VARCHAR(100))
# ds_1 创建 t_order_0 和 t_order_1
CREATE TABLE t_order_0(order_id INT(11) PRIMARY KEY, user_id INT(11), content_plain VARCHAR(100), content_cipher VARCHAR(100))
CREATE TABLE t_order_1(order_id INT(11) PRIMARY KEY, user_id INT(11), content_plain VARCHAR(100), content_cipher VARCHAR(100))

INSERT INTO t_order(order_id, user_id, content) VALUES(1, 1, 'TEST11'), (2, 2, 'TEST22'), (3, 3, 'TEST33');
# Logic SQL: INSERT INTO t_order(order_id, user_id, content) VALUES(1, 1, 'TEST11'), (2, 2, 'TEST22'), (3, 3, 'TEST33')
# Actual SQL: ds_0 ::: INSERT INTO t_order_0(order_id, user_id, content_cipher, content_plain) VALUES(2, 2, 'mzIhTs2MD3dI4fqCc5nF/Q==', 'TEST22')
# Actual SQL: ds_1 ::: INSERT INTO t_order_1(order_id, user_id, content_cipher, content_plain) VALUES(1, 1, '3qpLpG5z6AWjRX2sRKjW2g==', 'TEST11'), (3, 3, 'oVkQieUbS3l/85axrf5img==', 'TEST33')
INSERT INTO t_order_item(item_id, order_id, user_id, content) VALUES(1, 1, 1, 'TEST11'), (2, 2, 2, 'TEST22'), (3, 3, 3, 'TEST33');
# Logic SQL: INSERT INTO t_order_item(item_id, order_id, user_id, content) VALUES(1, 1, 1, 'TEST11'), (2, 2, 2, 'TEST22'), (3, 3, 3, 'TEST33')
# Actual SQL: ds_0 ::: INSERT INTO t_order_item_0(item_id, order_id, user_id, content) VALUES(2, 2, 2, 'TEST22')
# Actual SQL: ds_1 ::: INSERT INTO t_order_item_1(item_id, order_id, user_id, content) VALUES(1, 1, 1, 'TEST11'), (3, 3, 3, 'TEST33')
INSERT INTO t_user(user_id, telephone) VALUES(1, '11111111111'), (2, '22222222222'), (3, '33333333333');
# Logic SQL: INSERT INTO t_user(user_id, telephone) VALUES(1, '11111111111'), (2, '22222222222'), (3, '33333333333')
# Actual SQL: ds_0 ::: INSERT INTO t_user(user_id, telephone_cipher, telephone_plain) VALUES(1, 'jFZBCI7G9ggRktThmMlClQ==', '11111111111'), (2, 'lWrg5gaes8eptaQkUM2wtA==', '22222222222'), (3, 'jeCwC7gXus4/1OflXeGW/w==', '33333333333')

SELECT * FROM t_order WHERE user_id = 1 AND order_id = 1;
# Logic SQL: SELECT * FROM t_order WHERE user_id = 1 AND order_id = 1
# Actual SQL: ds_1_slave_0 ::: SELECT order_id, user_id, content_plain, content_cipher FROM t_order_1 WHERE user_id = 1 AND order_id = 1
SELECT * FROM t_order_item WHERE user_id = 1 AND order_id = 1;
# Logic SQL: SELECT * FROM t_order_item WHERE user_id = 1 AND order_id = 1
# Actual SQL: ds_1_slave_1 ::: SELECT * FROM t_order_item_1 WHERE user_id = 1 AND order_id = 1
SELECT * FROM t_user WHERE user_id = 1;
# Logic SQL: SELECT * FROM t_user WHERE user_id = 1
# Actual SQL: ds_0 ::: SELECT user_id, telephone_plain, telephone_cipher FROM t_user WHERE user_id = 1

rules:
- !SHARDING
  tables:
    t_order:
      actualDataNodes: ms_ds_${0..1}.t_order_${0..1}
      tableStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: t_order_inline
    t_order_item:
      actualDataNodes: ms_ds_${0..1}.t_order_item_${0..1}
      tableStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: t_order_item_inline
  bindingTables:
    - t_order,t_order_item
  broadcastTables:
    - t_config
  defaultDatabaseStrategy:
    standard:
      shardingColumn: user_id
      shardingAlgorithmName: database_inline
  defaultTableStrategy:
    none:
  shardingAlgorithms:
    database_inline:
 type: INLINE
      props:
        algorithm-expression: ms_ds_${user_id % 2}
    t_order_inline:
 type: INLINE
      props:
        algorithm-expression: t_order_${order_id % 2}
    t_order_item_inline:
 type: INLINE
      props:
        algorithm-expression: t_order_item_${order_id % 2}
- !READWRITE_SPLITTING
  dataSources:
    ms_ds_0:
      writeDataSourceName: ds_0
      readDataSourceNames:
        - ds_0_slave_0
        - ds_0_slave_1
      loadBalancerName: ROUND_ROBIN
    ms_ds_1:
      writeDataSourceName: ds_1
      readDataSourceNames:
        - ds_1_slave_0
        - ds_1_slave_1
      loadBalancerName: ROUND_ROBIN
- !ENCRYPT
  encryptors:
    aes_encryptor:
 type: AES
      props:
        aes-key-value: 123456abc
  tables:
    t_order:
      columns:
        content:
          plainColumn: content_plain
          cipherColumn: content_cipher
          encryptor: aes_encryptor
    t_user:
      columns:
        telephone:
          plainColumn: telephone_plain
          cipherColumn: telephone_cipher
          encryptor: aes_encryptor

CREATE TABLE t_order(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100));
# Logic SQL: CREATE TABLE t_order(order_id INT(11) PRIMARY KEY, user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_0(order_id INT(11) PRIMARY KEY, user_id INT(11), content_cipher VARCHAR(100), content_plain VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_1(order_id INT(11) PRIMARY KEY, user_id INT(11), content_cipher VARCHAR(100), content_plain VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_0(order_id INT(11) PRIMARY KEY, user_id INT(11), content_cipher VARCHAR(100), content_plain VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_1(order_id INT(11) PRIMARY KEY, user_id INT(11), content_cipher VARCHAR(100), content_plain VARCHAR(100))
CREATE TABLE t_order_item(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100));
# Logic SQL: CREATE TABLE t_order_item(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_item_0(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_order_item_1(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_item_0(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
# Actual SQL: ds_0 ::: CREATE TABLE t_order_item_1(item_id INT(11) PRIMARY KEY, order_id INT(11), user_id INT(11), content VARCHAR(100))
CREATE TABLE t_user(user_id INT(11) PRIMARY KEY, telephone VARCHAR(100));
# Logic SQL: CREATE TABLE t_user(user_id INT(11) PRIMARY KEY, telephone VARCHAR(100))
# Actual SQL: ds_1 ::: CREATE TABLE t_user(user_id INT(11) PRIMARY KEY, telephone_cipher VARCHAR(100), telephone_plain VARCHAR(100))

INSERT INTO t_order(order_id, user_id, content) VALUES(1, 1, 'TEST11'), (2, 2, 'TEST22'), (3, 3, 'TEST33');
# Logic SQL: INSERT INTO t_order(order_id, user_id, content) VALUES(1, 1, 'TEST11'), (2, 2, 'TEST22'), (3, 3, 'TEST33')
# Actual SQL: ds_1 ::: INSERT INTO t_order_1(order_id, user_id, content_cipher, content_plain) VALUES(1, 1, '3qpLpG5z6AWjRX2sRKjW2g==', 'TEST11'), (3, 3, 'oVkQieUbS3l/85axrf5img==', 'TEST33')
# Actual SQL: ds_0 ::: INSERT INTO t_order_0(order_id, user_id, content_cipher, content_plain) VALUES(2, 2, 'mzIhTs2MD3dI4fqCc5nF/Q==', 'TEST22')
INSERT INTO t_order_item(item_id, order_id, user_id, content) VALUES(1, 1, 1, 'TEST11'), (2, 2, 2, 'TEST22'), (3, 3, 3, 'TEST33');
# Logic SQL: INSERT INTO t_order_item(item_id, order_id, user_id, content) VALUES(1, 1, 1, 'TEST11'), (2, 2, 2, 'TEST22'), (3, 3, 3, 'TEST33')
# Actual SQL: ds_1 ::: INSERT INTO t_order_item_1(item_id, order_id, user_id, content) VALUES(1, 1, 1, 'TEST11'), (3, 3, 3, 'TEST33')
# Actual SQL: ds_0 ::: INSERT INTO t_order_item_0(item_id, order_id, user_id, content) VALUES(2, 2, 2, 'TEST22')
INSERT INTO t_user(user_id, telephone) VALUES(1, '11111111111'), (2, '22222222222'), (3, '33333333333');
# Logic SQL: INSERT INTO t_user(user_id, telephone) VALUES(1, '11111111111'), (2, '22222222222'), (3, '33333333333')
# Actual SQL: ds_1 ::: INSERT INTO t_user(user_id, telephone_cipher, telephone_plain) VALUES(1, 'jFZBCI7G9ggRktThmMlClQ==', '11111111111'), (2, 'lWrg5gaes8eptaQkUM2wtA==', '22222222222'), (3, 'jeCwC7gXus4/1OflXeGW/w==', '33333333333')

SELECT * FROM t_order WHERE user_id = 1 AND order_id = 1;
# Logic SQL: SELECT * FROM t_order WHERE user_id = 1 AND order_id = 1
# Actual SQL: ds_1_slave_0 ::: SELECT `t_order_1`.`order_id`, `t_order_1`.`user_id`, `t_order_1`.`content_cipher` AS `content` FROM t_order_1 WHERE user_id = 1 AND order_id = 1
SELECT * FROM t_order_item WHERE user_id = 1 AND order_id = 1;
# Logic SQL: SELECT * FROM t_order_item WHERE user_id = 1 AND order_id = 1
# Actual SQL: ds_1_slave_1 ::: SELECT * FROM t_order_item_1 WHERE user_id = 1 AND order_id = 1
SELECT * FROM t_user WHERE user_id = 1;
# Logic SQL: SELECT * FROM t_user WHERE user_id = 1
# Actual SQL: ds_1_slave_0 ::: SELECT `t_user`.`user_id`, `t_user`.`telephone_cipher` AS `telephone` FROM t_user WHERE user_id = 1

结语

参考文档

欢迎添加社区经理微信（ss_assistant_1），回复“交流群”进群和众多 ShardingSphere 爱好者一同交流探讨！
