Google Spanner 的论文于 2012 年发表，至今仍是世界上最先进的、规模最大的分布式数据库架构，毫无疑问对现代数据库设计产生了深远影响。其最大的亮点莫过于 TrueTime API，凭借原子钟和 GPS 的加持在全球范围实现了单调递增的时间戳，从而达到外部一致性；其次则是验证了分布式 MVCC 的高性能实现，为业界指明一条发展方向。

不过，论文对存储层实现只作了模糊的阐述：原文中说到 Tablet 的实现类似于 Bigtable（复用了不少 Bigtable 的代码），底层基于 Colossus —— 继承 GFS 的下一代分布式文件系统。可以确定的一点是，存储层要为 Read-Only 和 Read-Write 事务提供支持：

Read-Only 事务: 读取最新或给定时间戳 $t_{read}$ 的快照，也就是 Snapshot Read
Read-Write 事务：读取事务开始时间戳 $t_{start}$ 的快照，而写入操作在提交时间戳 $t_{commit}$ 生效

本文从 Spanner 本身设计出发，并结合开源实现 TiKV 和 CockroachDB，谈谈如何为 Spanner 设计一个存储层。本文假设读者阅读过原论文 Spanner: Google’s Globally-Distributed Database。

数据的 KV 表示

Spanner 对外提供（半）关系型数据模型：每张表定义了一个或多个主键列，以及其他的非主键列。这和我们熟知的 SQL 关系型模型几乎一摸一样，唯一的不同是 schema 定义中必须含有主键。

Spanner 早期的设计中大量复用了 BigTable（开源实现即 HBase）的代码。回忆一下 BigTable 的数据模型：每一条数据包含 (Key, Column, Timestamp) 三个维度，满足我们需要的 MVCC 特性。从 BigTable 开始的确是个不错的选择。

不过，从性能上考虑 Bigtable 毕竟是分布式的 KV 存储系统，在存储这一层我们大可不用搞的那么复杂，分布式的问题例如 Scale-out 和 Replication 应当留给上层的 Sharding 机制和 Paxos 解决。事实上，一个单机的存储引擎足矣。

Google 自家的 LSM-Tree + SSTable 的实现 LevelDB 是个可选项。它接口非常简单，是一个标准的 KV 存储，可以方便的在它基础上实现我们想要的数据模型。主要接口其实就是两个：

Write(WriteBatch *) 原子地写入一个 WriteBatch，包含一组 Put(K, V) 和 Delete(K) 操作
Iterator() 及 Seek() 从指定位置开始顺序扫描读取 (K, V) 数据

如何实现列和时间戳呢？举个例子，有如下数据表 Accounts。在数据库中，主键索引通常也是唯一的聚簇索引，它存放了真实的数据，而我们暂时不考虑其他索引。

| UserID (PK) | Balance | LastModified |
|-------------|---------|--------------|
| Alice       | 20      | 2018-02-20   |
| Bob         | 10      | 2018-02-01   |

Spanner 内部使用 MVCC 机制，所以还有一个隐藏的时间戳维度：

| UserID | Timestamp | Balance | LastModified |
|--------|-----------|---------|--------------|
| Alice  | 103       | 20      | 2018-02-20   |
| Alice  | 101       | 15      | 2018-01-20   |
| Bob    | 102       | 10      | 2018-02-01   |

上述数据表用 KV 模型存储，可以表示为

| Key                             | Value      |
|---------------------------------|------------|
| Accounts/Alice/Balance/103      | 20         |
| Accounts/Alice/Balance/101      | 15         |
| Accounts/Alice/LastModified/103 | 2018-02-20 |
| Accounts/Alice/LastModified/101 | 2018-01-20 |
| Accounts/Bob/Balance/102        | 10         |
| Accounts/Bob/LastModified/102   | 2018-02-01 |

上表中 / 表示一个分隔符，真实情况要更复杂。Key 这样编码：从左到右依次是表名（因为可以有不止一张表）、主键字段、列的标识符、时间戳（通常倒序排列，Tips. 取反即可）。Value 则对应原表中的数据。

显然，对于半关系型数据一定能由表名、主键字段、列名唯一地确定一个值，所以这个编码方式能满足我们的要求。

如果一张表只有主键怎么办呢？这种情况下可以为每个主键填充一个 Placeholder 的 Value 即可。

事务的原子性

众所周知，事务具有四个特性：原子性（Atomicity）、一致性（Consistency）、隔离性（Isolation）、持久性（Durability）。其中一致性和持久性其实是数据库系统的特性，对于事务，我们更多讨论的是原子性和隔离性。

对于存储层而言，为上层提供原子性 Commit 的接口是必须的功能。如何在 KV 存储的基础上实现原子性呢？以下思路是一种常见的方案：

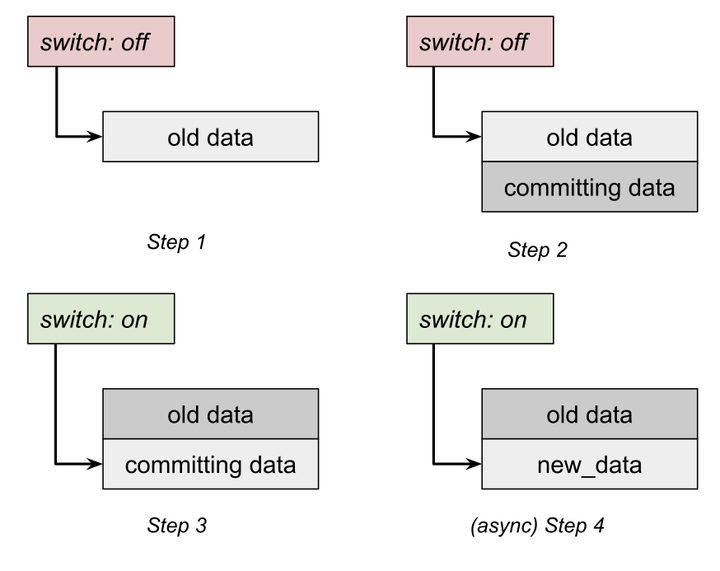

首先，准备一个开关，初始状态为 Off，当我们把开关打开的那一刻，意味着 Commit 生效可见；
将所有变更以一种可回滚的方式（e.g. 不能覆盖现有的值）写入存储中。开关同时决定了其它 Reader 的视图，由于开关还是 Off 状态，现在写入的变更不会被其它事务看到。
之后，写入开关状态为 On，标志着 Commit 的成功，新数据生效，即所谓 Commit Point。这个写入操作本身的原子性由 LevelDB 保证。
最后，清除掉中间状态（比如第 2 步中的临时数据）并写入最终的数据。这一步可以异步地完成，因为在第 3 步中事实上 Commit 已经成功了，无需等待。

保证原子性的关键在于 Commit Point。例如，在单机数据库中，Commit Point 是 Commit 的 Redo-log 写入磁盘的一瞬间；在 XA 两阶段提交中，Commit Point 是协调器发出 Commit 的指令的那一瞬间。

在我们的存储中，Commit Point 也就是第 3 步的写入操作。如果提交过程意外终止在 Commit Point 之前，我们会在读取时发现第 2 步中的临时写入，然后轻松的清除它；如果意外终止在 Commit Point 之后，部分临时状态没有被清除，只需继续执行 4 即可。

上述只是一个解决问题的思路。具体的解决方案可以参考 Percolator 的事务实现。这同时也是 TiDB 的做法，CockroachDB 做法略有不同，但同样遵从这个模式。

Percolator 事务方案

Percolator 是 Google 早期的分布式事务解决方案，用于进行大规模增量数据处理。Percolator 在 BigTable 基础上基于 2PL 思想实现了分布式事务。这个算法很简单，你可以把它看作是是封装了一系列 BigTable 的 API 访问（本身无状态），所以可以容易地移植到 KV 存储模型上。

Percolator 事务模型基于单调递增的时间戳，来源于集群中唯一的 Timestamp Oracle。每个事务拥有提交时间戳 $t_{commit}$ 和开始时间戳 $t_{start}$ Percolator 事务模型和之前说到的 Write-Read 事务一致：事务中总是读取 $t_{start}$ 时的 snapshot，而写入则全部在 $t_{commit}$ 生效。这也意味着事务中所有写入都被 Buffer 到最后进行，不支持类似于 Read-Write-Read 这样的模式。

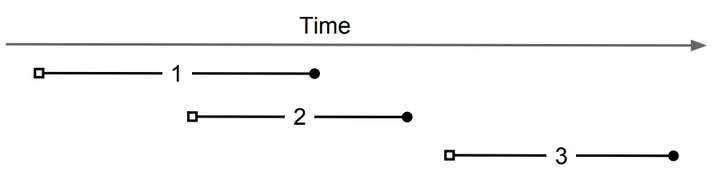

事务 2 看到的是事务 1 提交前的状态，而事务 3 看到的是事务 1、2 提交后的状态

除了数据本身（bal:data 列）以外，我们给数据再加上两列：lock 和 write。

write 列存放了一个指针，指向写入的 data 的时间戳
lock 列用于 2PL，加锁时也保存了 Primary Lock 的位置。

Primary Lock 不仅代表当前行的锁状态，还兼任上文中“开关”的作用。通常选取第一个写入的数据作为 Primary Lock。

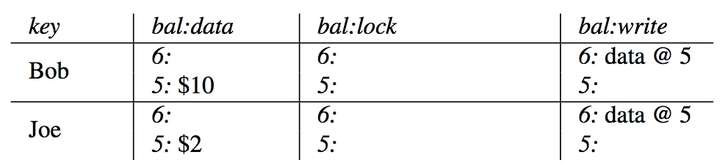

以下表为例。表中 6: data @ 5 表示： $ts = 6$ 时事务提交，确定了 Bob 对应的值是 5: $10（所以推测出该事务 $t_{start}=5$ ）。其他事务读取时，为了避免读到 Uncommitted 的数据，都会先从 write 列开始找，然后再读出其指向的 data。

现在，用户要从 Bob 账户里转 $7 给 Joe，为此必须开启一个事务。 $ts=7$ 时，转账事务开始，向 Bob 和 Joe 的 data 写入新的余额。

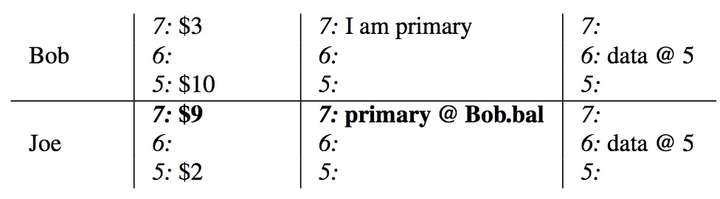

$ts=8$ 时，用户 Commit 事务。事务的第一阶段（Prewrite）亦即是 2PL 的加锁阶段，先为 Bob 和 Joe 都加上锁。如下图所示，lock 不为空即代表加上了锁，其内容指向 Primary Lock 的位置。简单起见，不妨设第一条被锁的数据为 Primary Row。

下一步很关键：清除 Primary Row 的 Lock 并向 write 列写入新 data 的位置。这也就是所谓 Commit Point，这个写入的成功或失败决定了事务提交成功与否：

若写入成功，则代表整个事务成功。之后会遍历所有加锁的行，解除 lock 并向 write 列写入新的 data位置。这样一来，其他事务就能读到当前事务写入的数据。
否则，整个事务失败。之后会遍历所有加锁的行，解除 lock 并清除之前写入的 data，恢复原状。

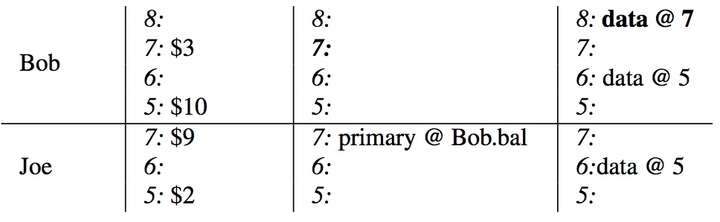

回到例子中，当 Commit Point 完成后，表的状态如下：

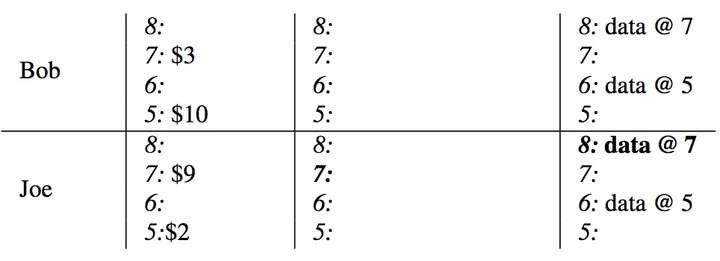

解除 Joe 的 lock 并向 write 列写入新 data 的位置，至此事务 Commit 完成：

Commit point 这一步本身的原子性由 BigTable 行事务保证。对于 Commit Point 前后的其他操作，如果系统当机重启，恢复线程可以通过检查 Commit Point 操作的结果，来确定该 Roll Forward 还是 Roll Back。具体而言：

通过 lock 找到 Primary Lock，如果已经解除，说明 Commit Point 已经完成，需要 Roll Forward 事务。
否则，如果 Primary Lock 还在，说明 Commit Point 还没到，只能 Roll Back 事务。

于是，通过 2PL，我们成功地在 BigTable 的行级事务基础上实现了表级事务。

上述过程很容易的能映射到 KV 存储模型上。按照前一节描述的方法，将 lock 和 write 列都视作普通的列即可。这里不再赘述。

事务的隔离性

上述的讨论只考虑了单个事务的原子性保证——如何确保能从从中间状态恢复到未提交或已提交的状态，而没有考虑多线程并发的情况。如果同时有多个 Client 在运行多个事务，如何保证严格互相隔离？（Serializable 级别）

Percolator 是一个典型的 Snapshot Isolation 实现。Percolator 包含一个被称为 Strict-SI 的改进：在事务 Commit 中，如果发现有一个高于 $t_{start}$ 的版本出现，则放弃 Commit。这能避免 Lost Update 问题。但是 Write-Skew 问题依然存在。

Spanner 提供 Serializable 隔离性保证，其算法被称为 Serializable Snapshot Isolation (SSI)。

冲突图理论

首先对以上问题建模。考虑两个事务对同一条数据先后发生两次读或写操作，于是有 4 种情况：

Read-Read：这是OK的，它不会引起冲突；
Read-Write：后发生的操作覆盖了前一个读的数据，这是一种冲突；
Write-Read：读到另一个事务的写入，这是一种冲突。
Write-Write：即覆盖写，这是一种冲突。

上述三种冲突的情况，并不是一定会导致问题。举个例子：事务 $T_2$ 仅仅是覆盖了事务 $T_1$ 写入的数据，那么 $T_1$ 和 $T_2$ 仍然是符合 Serializable 的，只要逻辑上认为 $T_2$ 发生在 $T_1$ 之后。

哪些情况会违反 Serializable 呢？简单来说，如果冲突A迫使我们规定 $T_1$ 先于 $T_2$ ，冲突B迫使我们规定 $T_2$ 先于 $T_1$ ，这个因果关系就没法成立了， $T_1$ 、 $T_2$ 无法以任何方式串行化。形式化的说：以所有事务 $T$ 作为节点、以所有冲突 $C$ 作为有向边构成一张有向图（这被称为冲突图或依赖图），如果这张图是有向无环图（DAG）则满足 Serializable；否则（有环）不满足。

举个例子：

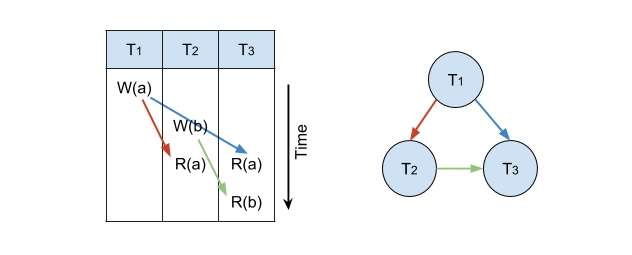

这是一个有向无环图， $T_1、T_2、T_3$ 满足 Serializable。

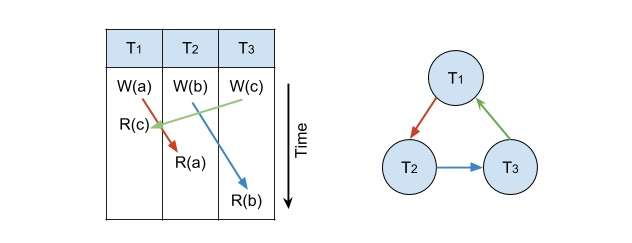

这是一个有环的图， $T_1、T_2、T_3$ 无法满足 Serializable。

图论告诉我们，如果一张图是 DAG，等价于我们能为它进行拓扑排序，即给每个节点 Assign 一个编号，使得所有边都是从编号小的节点指向编号大的。换而言之，如果我们能给每个节点 Assign 一个这样的编号，则可以反推出原图是 DAG，进而证明 T 集合满足 Serializable。

你可能已经隐约感觉到，这个编号和事务发生的顺序有关！事实上，编号代表 Serializable 后的逻辑顺序，大多数时候，这个顺序和真实的时间顺序都是一致的。
Spanner 中强调自己满足的是比 Serializable 更强的一致性：Linearizable，说的就是不仅能序列化，而且序列化的“逻辑顺序”和时间上的“物理顺序”也一致。

Serializable Snapshot Isolation (SSI)

不妨把事务开始的时间戳 $t_{start}$ 作为这个编号。将上述约束条件略微加强一些，就得到了简单有效的判断法则：对于冲突 $T_1 \to T_2$ ，如果时间戳满足 $t_1 < t_2$ 则允许发生；如果 $t_1 > t_2$ 则终止事务。

具体的来说，对于三种冲突，分别用以下方式处理：

Write-Read 冲突：感谢 MVCC，这是不会发生的，在 Percolator 的事务模型中，读操作一定是从一个过去时间点的 Snapshot 上读取，而不会读到一个正在进行中事务的脏数据。（但是 MVCC 会引发另一个问题——Staled Read。见下文）

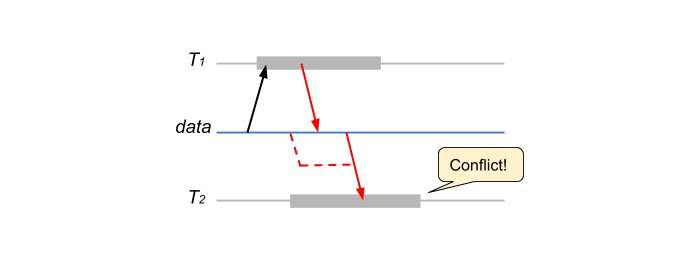

Write-Write 冲突：如果 Write 发生的时候，出现了一条 $t_{start}$ 比较大的记录，则终止写事务。

在 Percolator 中使用了更强的约束：如果出现另一条比开始时间大的记录，无论其时间戳如何都会终止当前提交，这被称为 Strict-SI，与 SSI 的机制有所区别。
Strict-SI 无法完全避免 Read-Write 冲突（例如 Write-Skew 问题），所以在 Write-Write 冲突的处理上更为激进；但 SSI 已经解决了 Read-Write 冲突检测，不必用更强的约束。

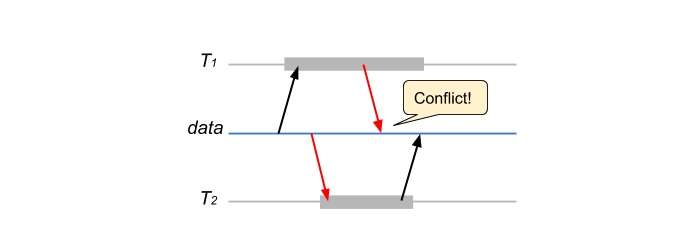

Read-Write 冲突：为了知道 Write 和另一个事务的 Read 冲突，必须要以某种方式记录下所有被读过的数据、以及读取事务的 $t_{start}$ 。这通常用范围锁（Range Lock）来实现——将所有查询的 TableScan 范围记录在内存中，如果某一条写入的数据满足某个 where 条件，则有必要检查一下二者的时间戳先后顺序。如果不满足上述判断法则，需要终止写事务。
